AutoCAD 2018——角度標注
第1種:選擇“標注>角度”菜單命令。
第2種:輸入"DIMANGULAR”(DAN) 命令并確認。

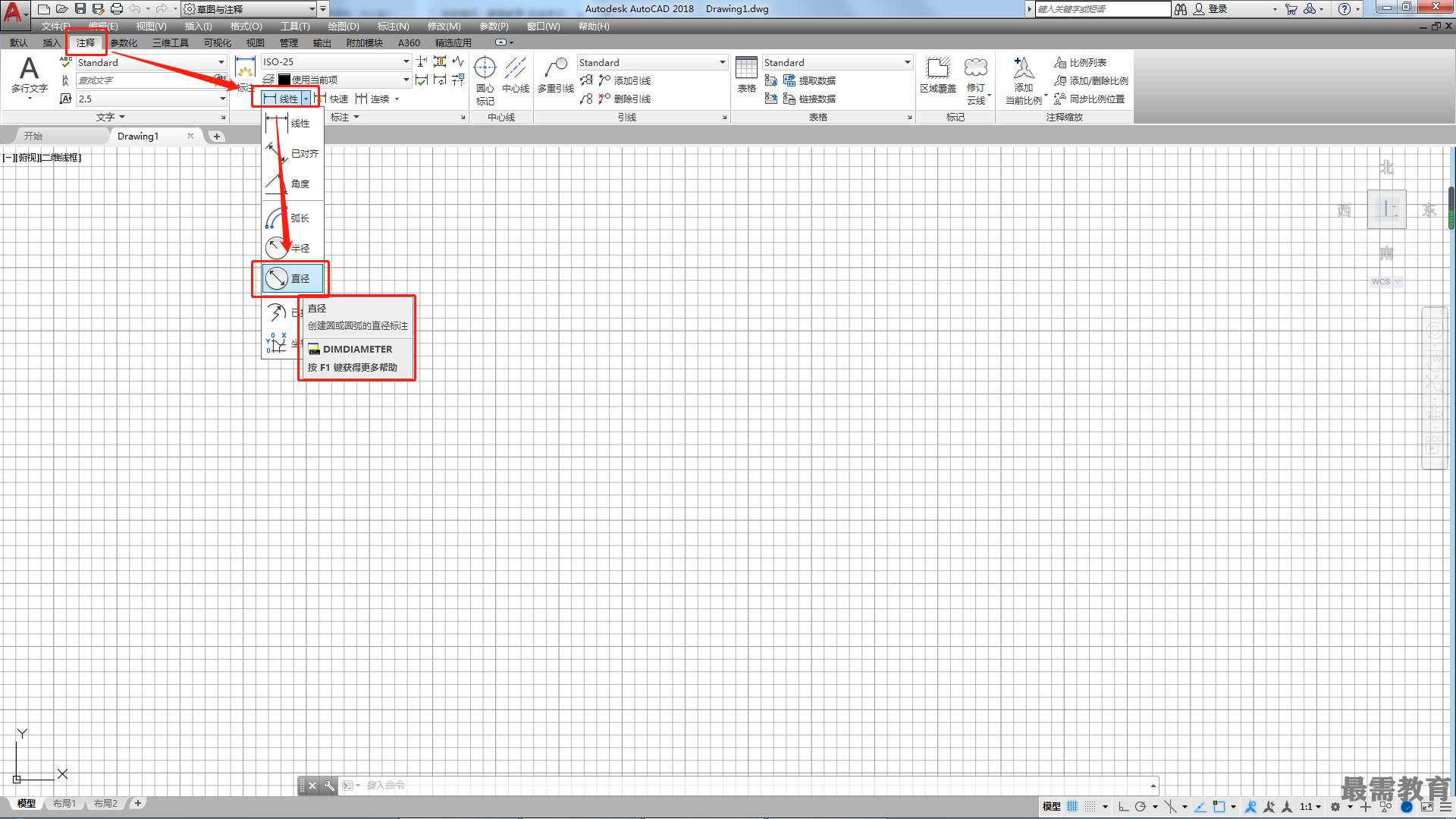

第3種:選擇“注釋”標簽,單擊"標注”面板中的“角度”按鈕。
執行"角度”標注命令后,系統將提示“選擇圓弧、圓、直線或<指定頂點,在該提示出現后,可以選擇圓弧、圓、直線或者按空格鍵,通過指定3個點標注角度。在選擇圓弧或圓并指定角的第二個端點,或選擇兩條直線,或指定角的頂點和兩個端點后,系統將提示“指定標注弧線位置或[多行文字(M)/文字(T)/ 角度(A)/象限點(Q)]:”。
命令主要選項介紹
?指定標注弧線位置:指定尺寸線的位置并確定繪制尺寸界線的方向。
?多行文字(M):選擇該命令,將顯示“文字編輯器”功能區,可在該功能區中編輯標注文字。
?文字(T):在命令行中自定義標注文字。
?角度(A):用于修改標注文字的角度。
使用“角度”標注命令標注圖形時,其命令提示及操作如下。
命令:DIMANGULAR
//執行命令

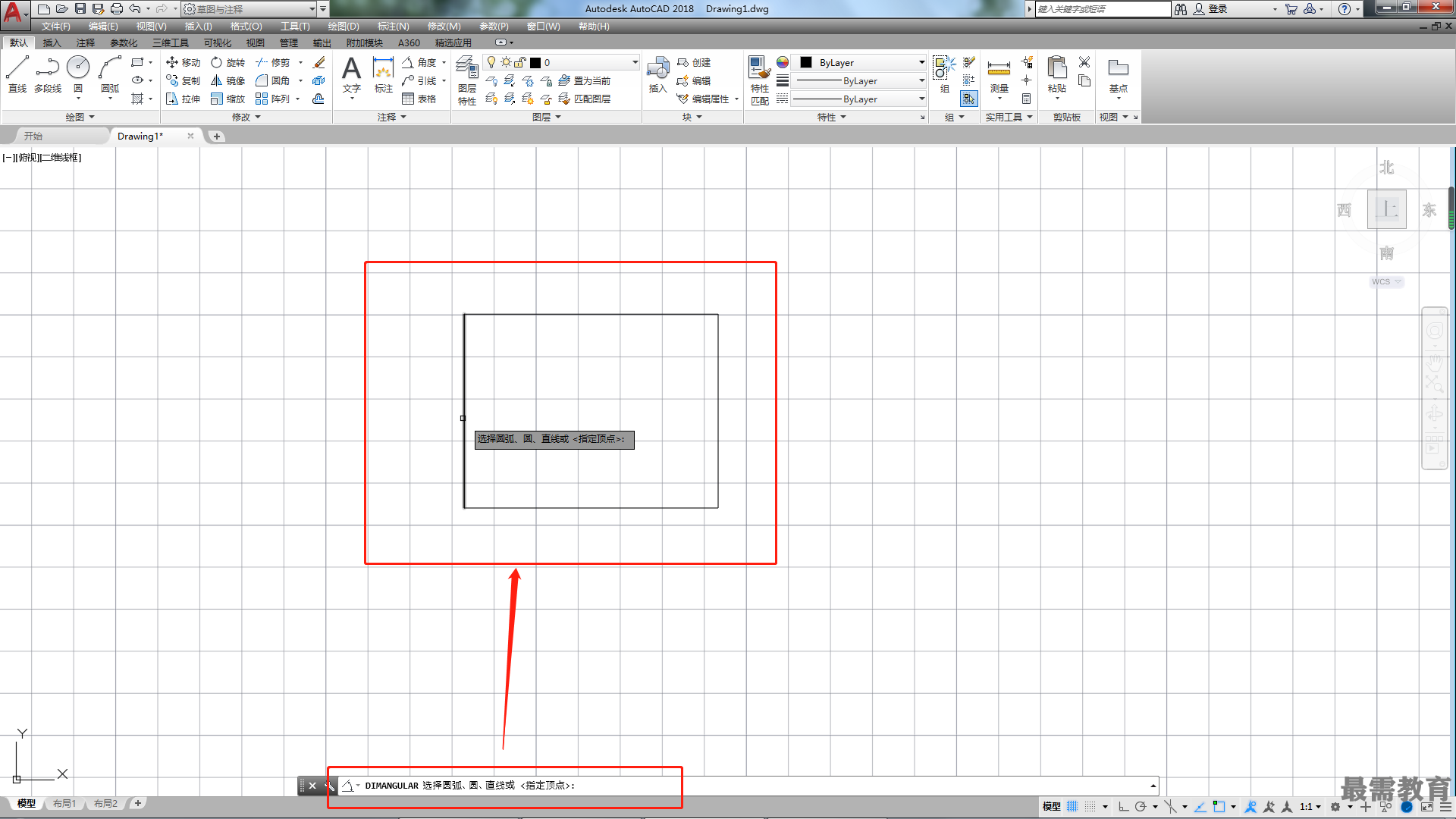

選擇圓弧、圓、直線或<指定頂點>:
//選擇要標注的角的第一條邊,如圖所示

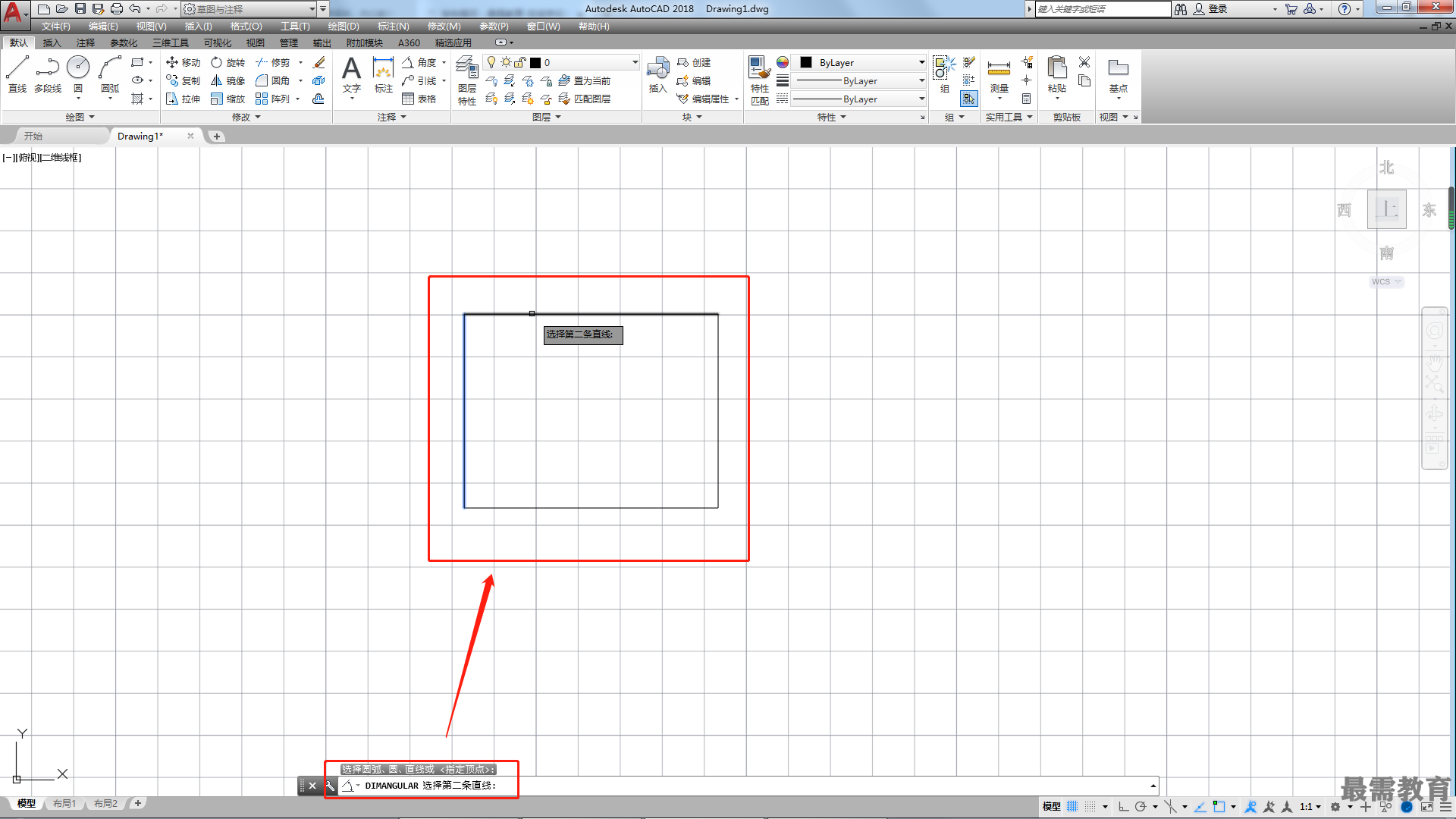

選擇第二條直線:
//選擇要標注的角的第二條邊,如圖所示

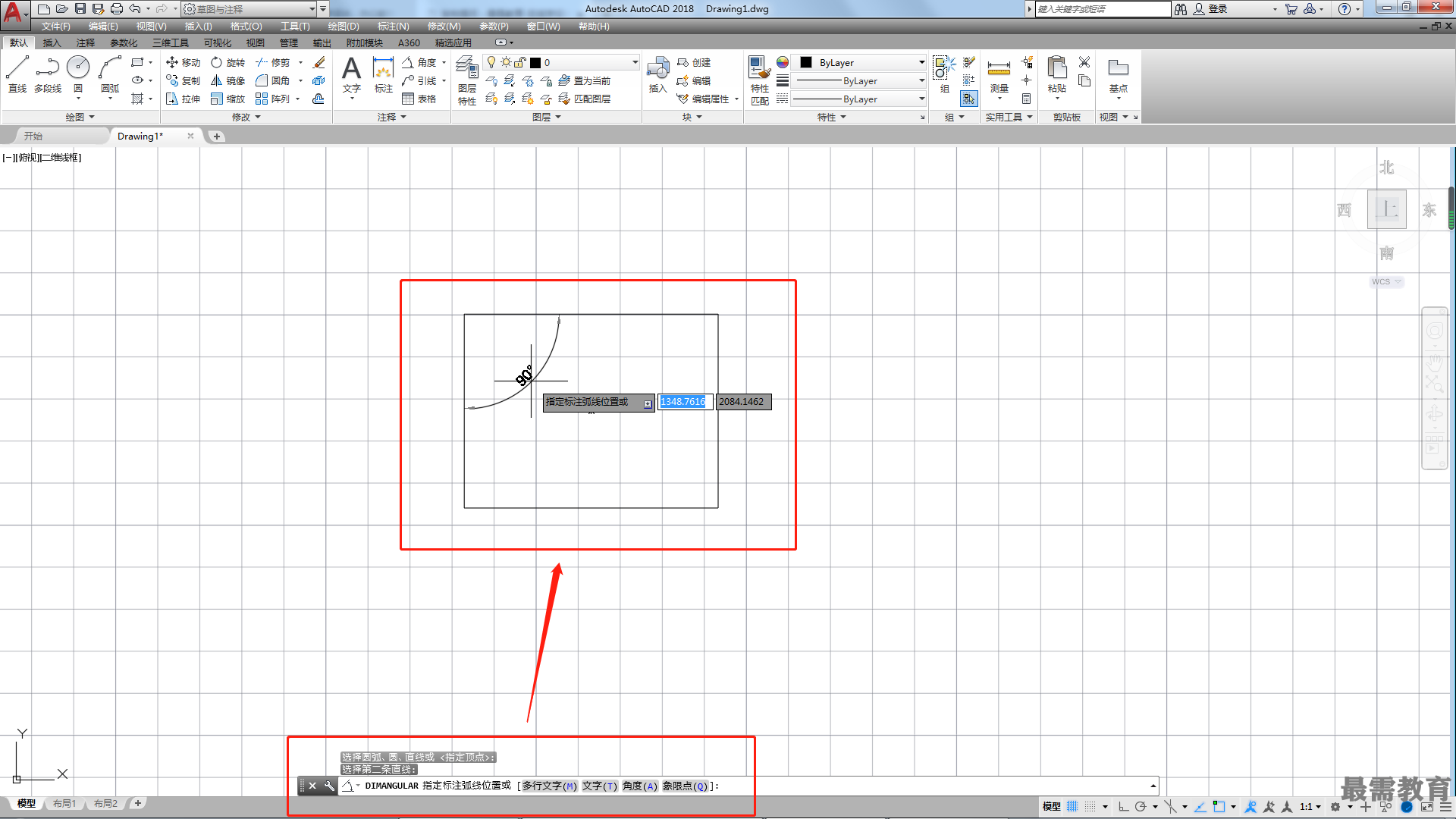

指定標注弧線位置或[多行文字(M)/文字(T)/角度 (A)/象限點(Q)]:
//指定標注弧線位置,結束角度標注,效果如圖所示
