AutoCAD 2018——弧長標注

使用弧長標注工具可以準確地標注弧線的長度，可標注的對象包括弧線和多段線中的弧線，如圖所示。

執行"弧長”標注命令的方法有如下3種。

第1種：選擇"標注>弧長”菜單命令。

第2種:輸入“DIMARC”（DAR)命令并確認。

第3種：選擇"注釋”標簽，單擊"標注”面板中的“弧長”按鈕。

啟用“弧長”標注命令后，系統將提示 "選擇弧線段或多段線圓弧段:”，在該提示出現后，選擇弧線或多段線中的弧線。在選擇對象后，系統將提示"指定弧長標注位置或[多行文字(M)/文字(T)/角度(A)/部分(P)/引線(L)]:”。

命令主要選項介紹

?指定弧長標注位置：指定尺寸線的位置并確定繪制尺寸界線的方向。

?多行文字（M):選擇該命令，將顯示“文字編輯器”功能區，可在該功能區中編輯標注文字。

?文字（T):在命令行中自定義標注文字。

?角度（A):用于修改標注文字的角度。 使用“弧長”標注命令標注圖形時，其命令提示及操作如下。

命令:DIMARC

//執行命令

選擇弧線段或多段線圓弧段：

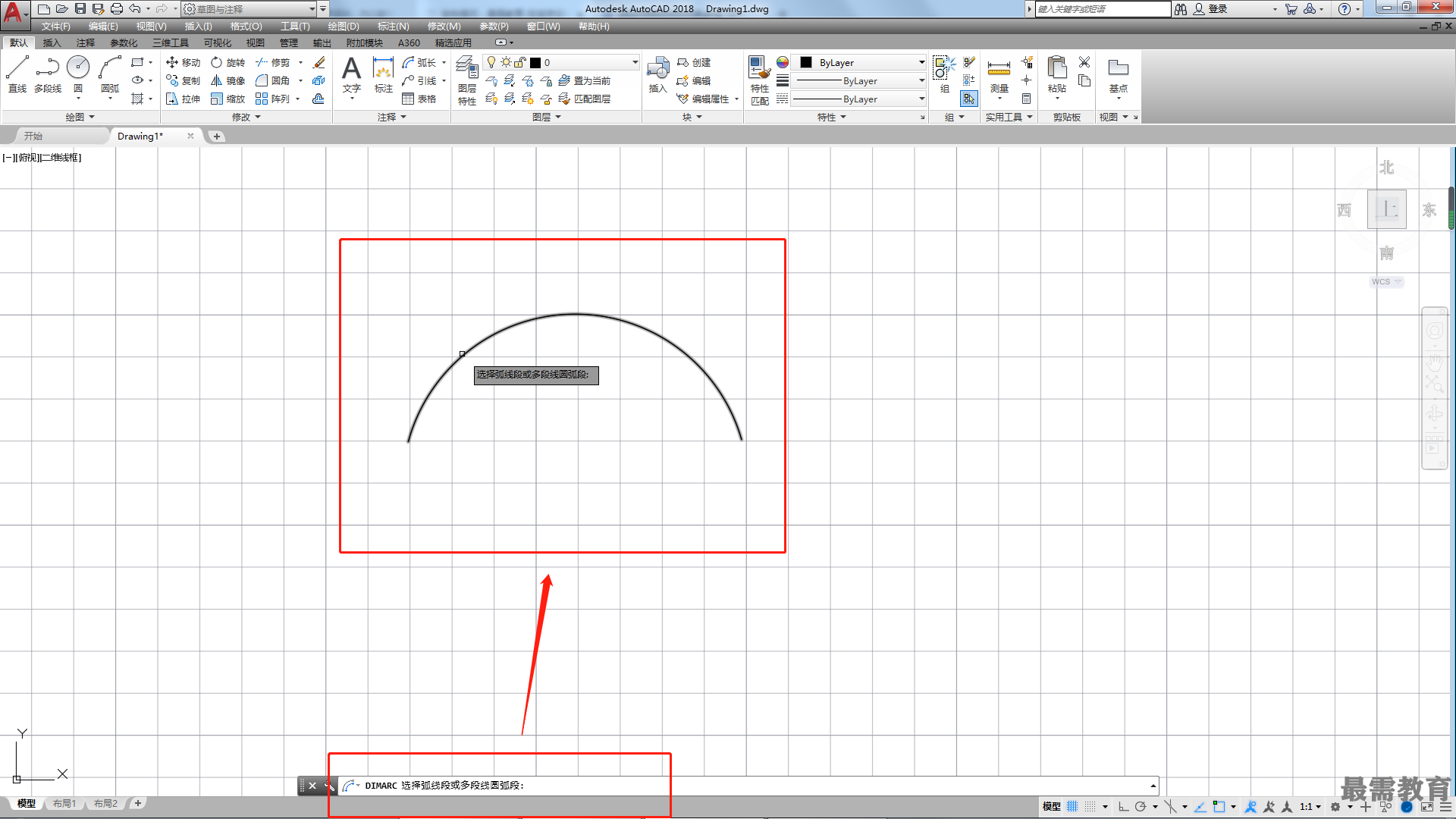

//選擇標注對象.如圖所示

指定弧長標注位置或[多行文字(M)/文字(T)/角度 (A)/部分(P)/引線(L)]:

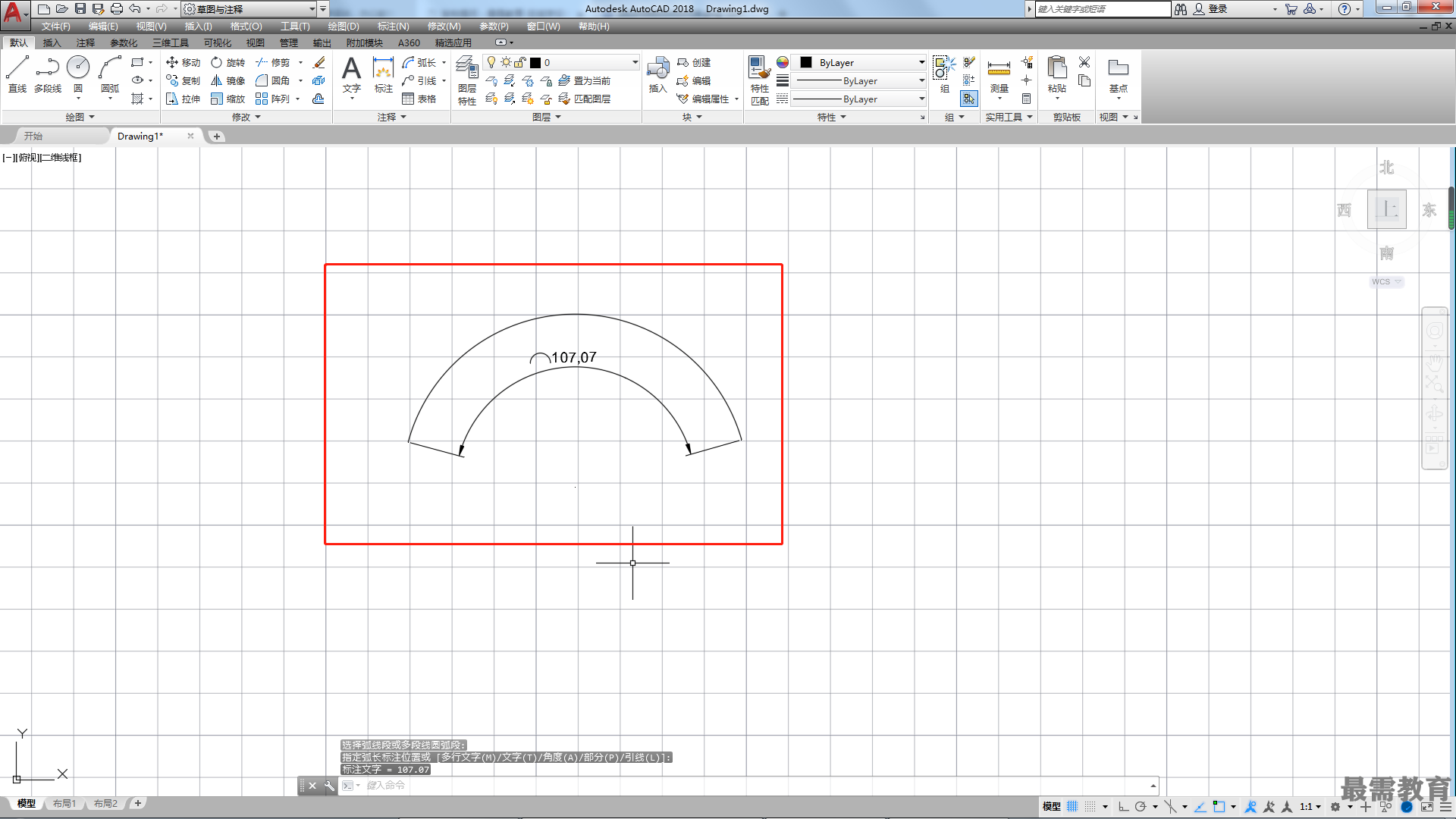

//指定弧長標注位置，結束弧長標注，效果如圖所示
