AutoCAD 2018——坐標標注

提問人:卓娟發布時間:2021-01-13

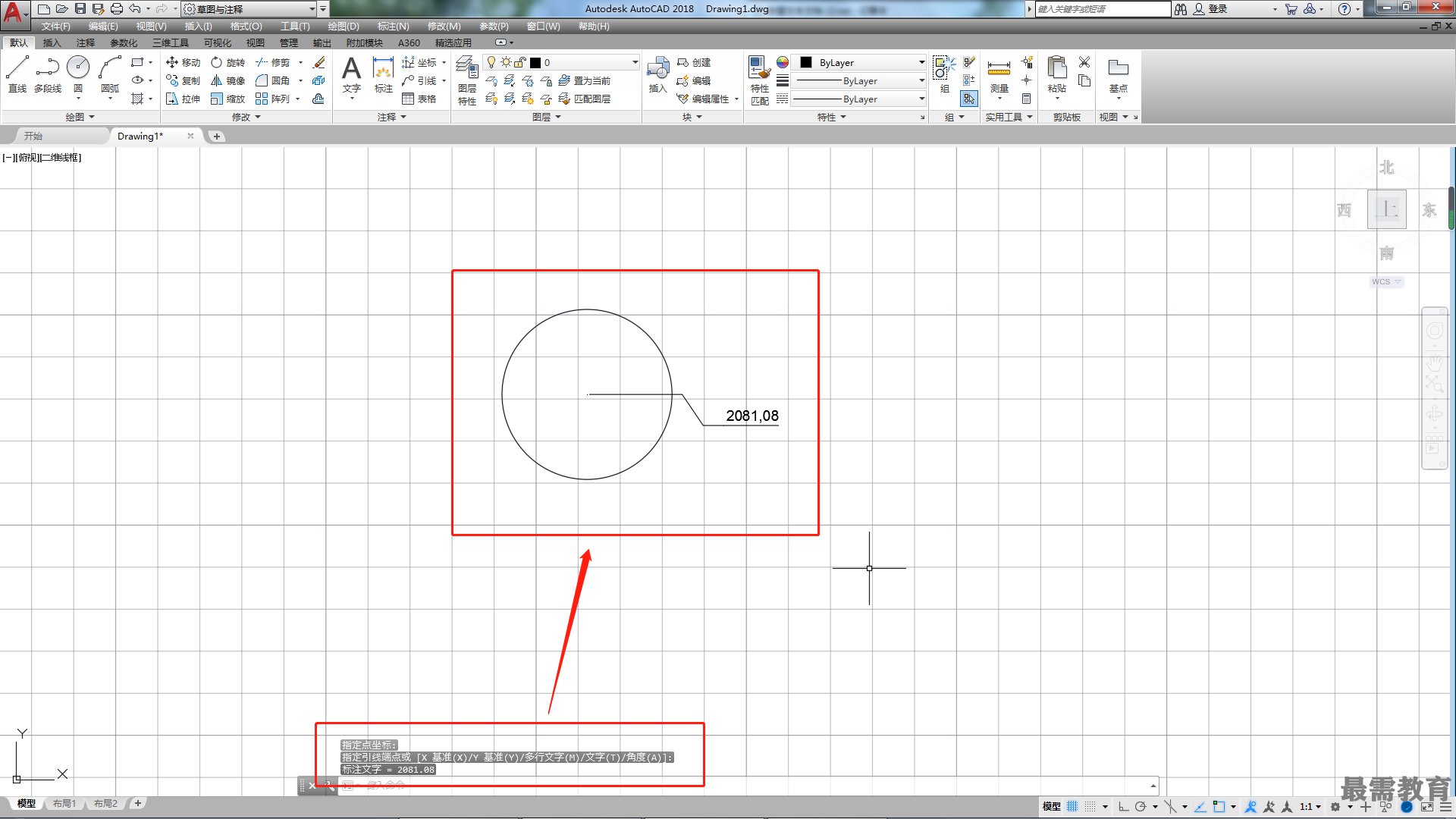

坐標標注主要用于標注所指點的坐標值,其坐標值位于引出線上,是沿一條簡單的引線顯示點的x軸或y軸坐標,如圖所示。


執行“坐標”標注命令的方法有如下3種。

第1種:選擇“標注>坐標”菜單命令。

第2種:輸入“DIMORDINATE”(DOR) 命令并確認。

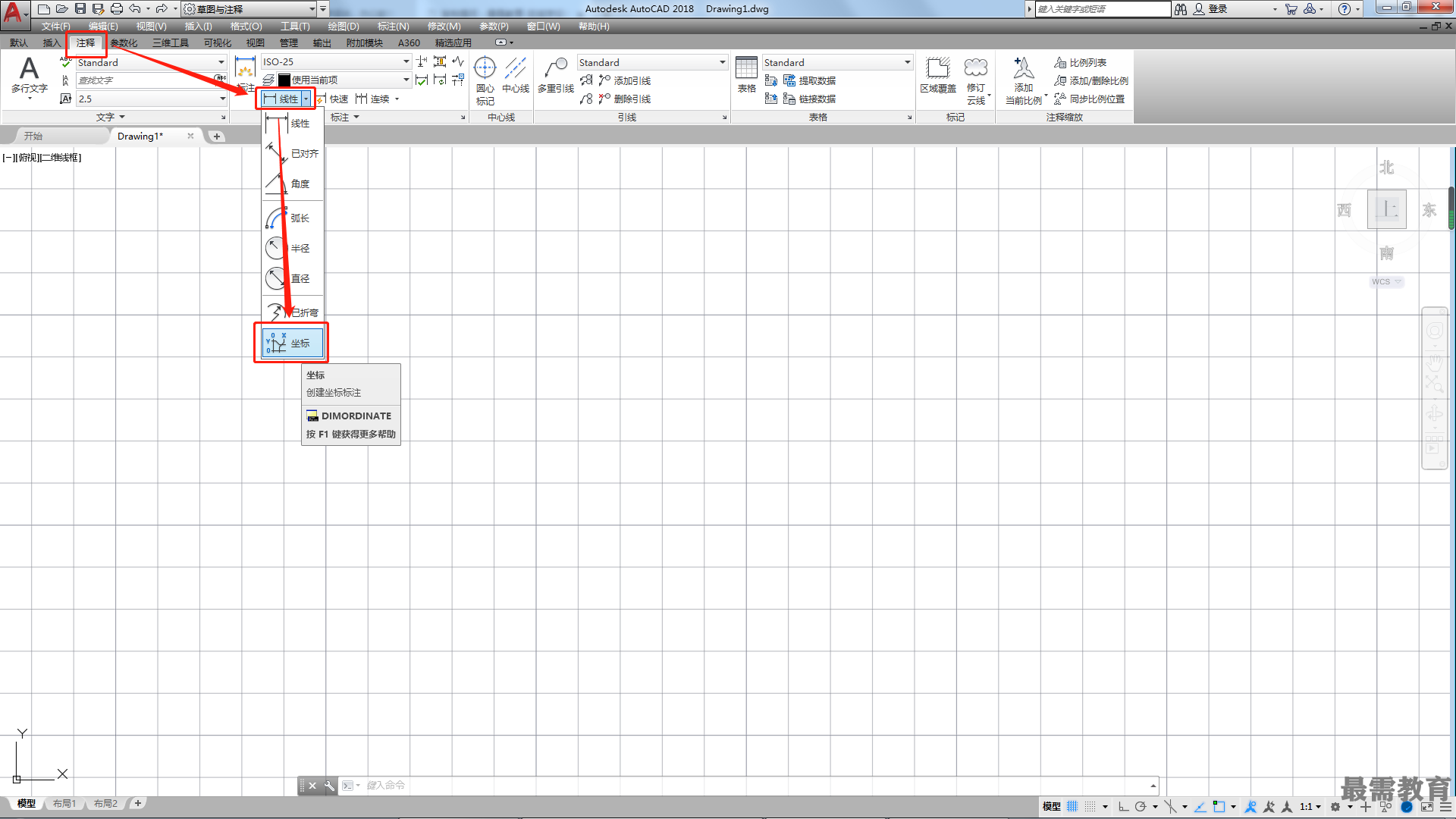

第3種:選擇“注釋”標簽,單擊“標注” 面板中的"坐標”按鈕


啟用“坐標”標注命令后,系統將提示“指定點坐標:”,在該提示出現后指定需要標注坐標的點對象。選擇對象后,系統將提示 “指定引線端點或[X基準(X)/Y基準(Y)/多行文字(M)/文字(T)/角度(A)]:”。

命令主要選項介紹

?指定引線端點:使用點位置和引線另一端點的坐標差可確定它是x軸坐標標注還是y軸坐標標注。

?X基準(X):用于測量x軸坐標并確定引線和標注文字的方向。

?Y基準(Y):用于測量y軸坐標并確定引線和標注文字的方向。

?多行文字(M):用于改變多行標注文字或者給多行標注文字添加前綴和后綴。

?文字(T):用于改變當前標注文字或者給標注文字添加前綴和后綴。

?角度(A):用于修改標注文字的角度。
