AutoCAD 2018——快速標注

提問人:卓娟發布時間:2021-01-13

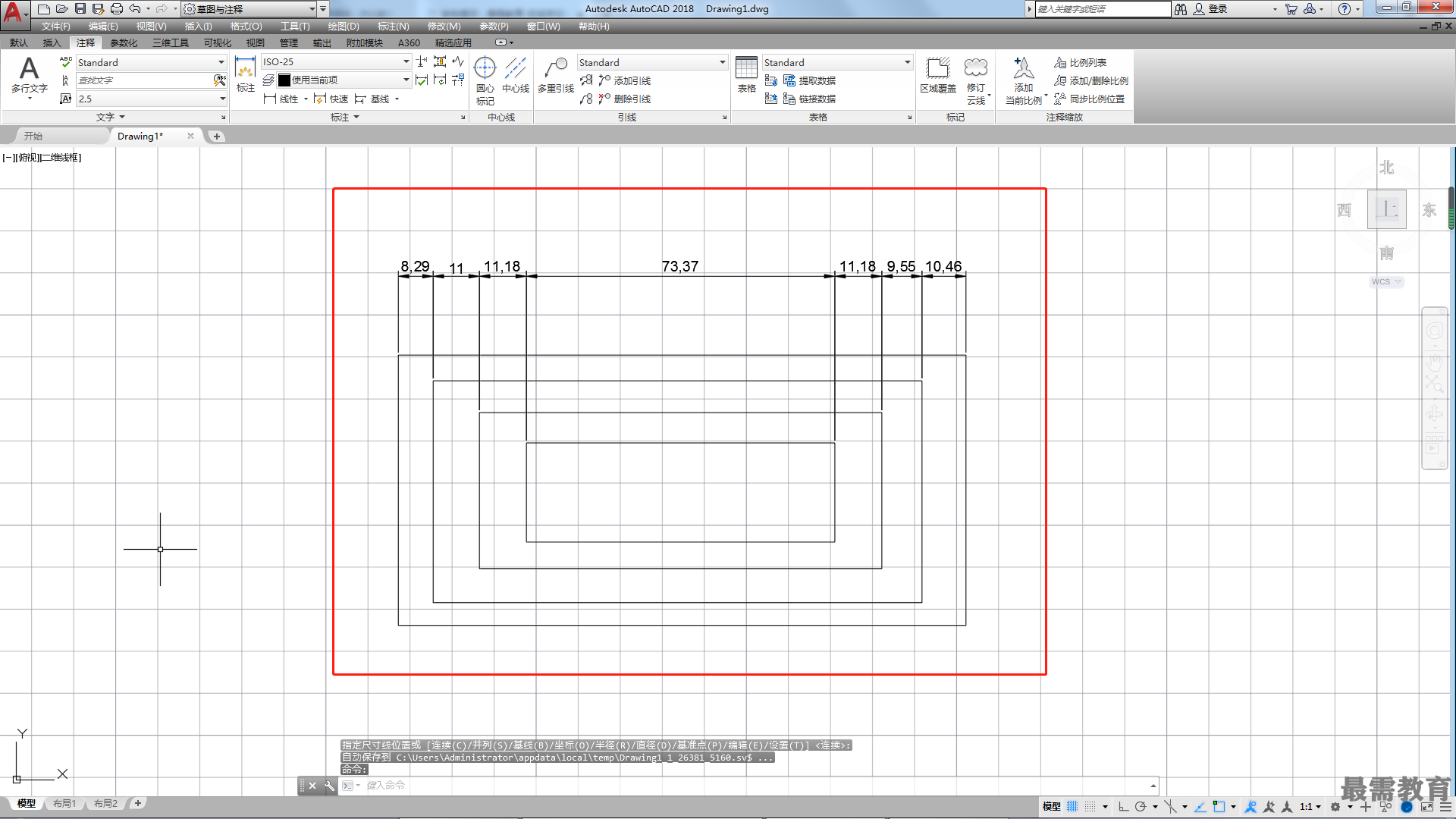

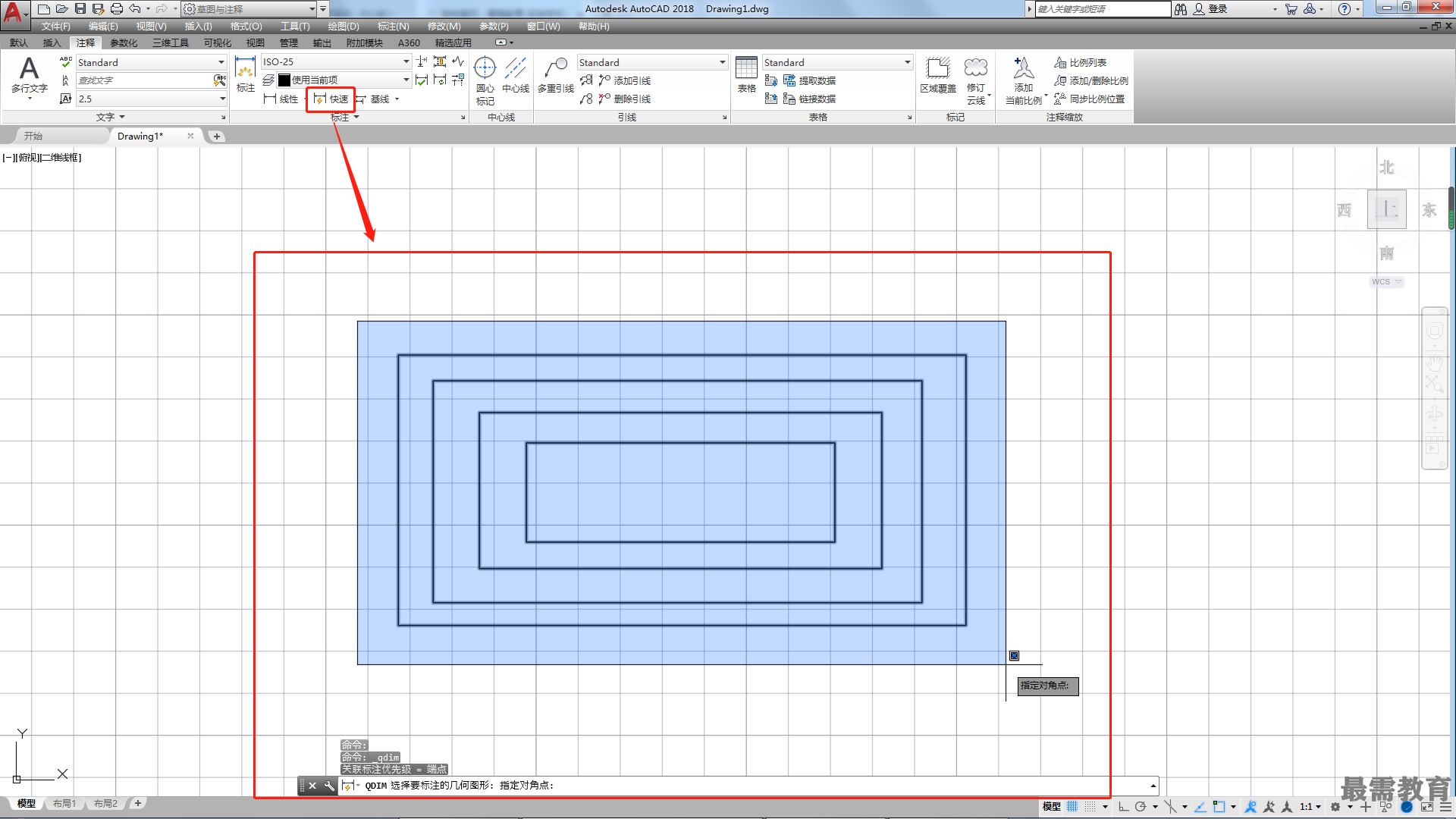

快速標注用于快速標注尺寸。執行"快速標注”命令,然后選擇多個要標注的對象,如圖所示,即可標注選擇的所有對象,如圖所示。


執行"快速標注”命令的方法有如下3種。

第1種:選擇“標注>快速標注”菜單命令。

第2種:輸入“QDIM”命令并確認。

第3種:選擇“注釋”標簽,單擊“標注”面板中的“快速標注”按鈕。

啟用"快速標注”命令后,系統將提示“選擇要標注的幾何圖形:”在此提示出現后選擇標注對象,系統將提示“指定尺寸線位置或[連續(C)/并列(S)/基線(B)/坐標(O)/半徑(R)/直徑(D)/基準點(P)/編輯(E)/設置(T)]<連續>:”,該提示中常用選項含義如下。

?連續(C):用于連續標注。

?并列(S):用于交錯標注。

?基線(B):用于基線標注。

?坐標(O):以一基點為基準,標注其他點相對于基點的相對坐標。

?半徑(R):用于半徑標注。

?直徑(D):用于直徑標注。

?基準點(P):確定用“基線”和“坐標”方式標注時的基點。

?編輯(E):啟動標注的尺寸的編輯命令,用于增加或減少標注的尺寸中尺寸界線的數目。
