AutoCAD 2018——折彎線性標注

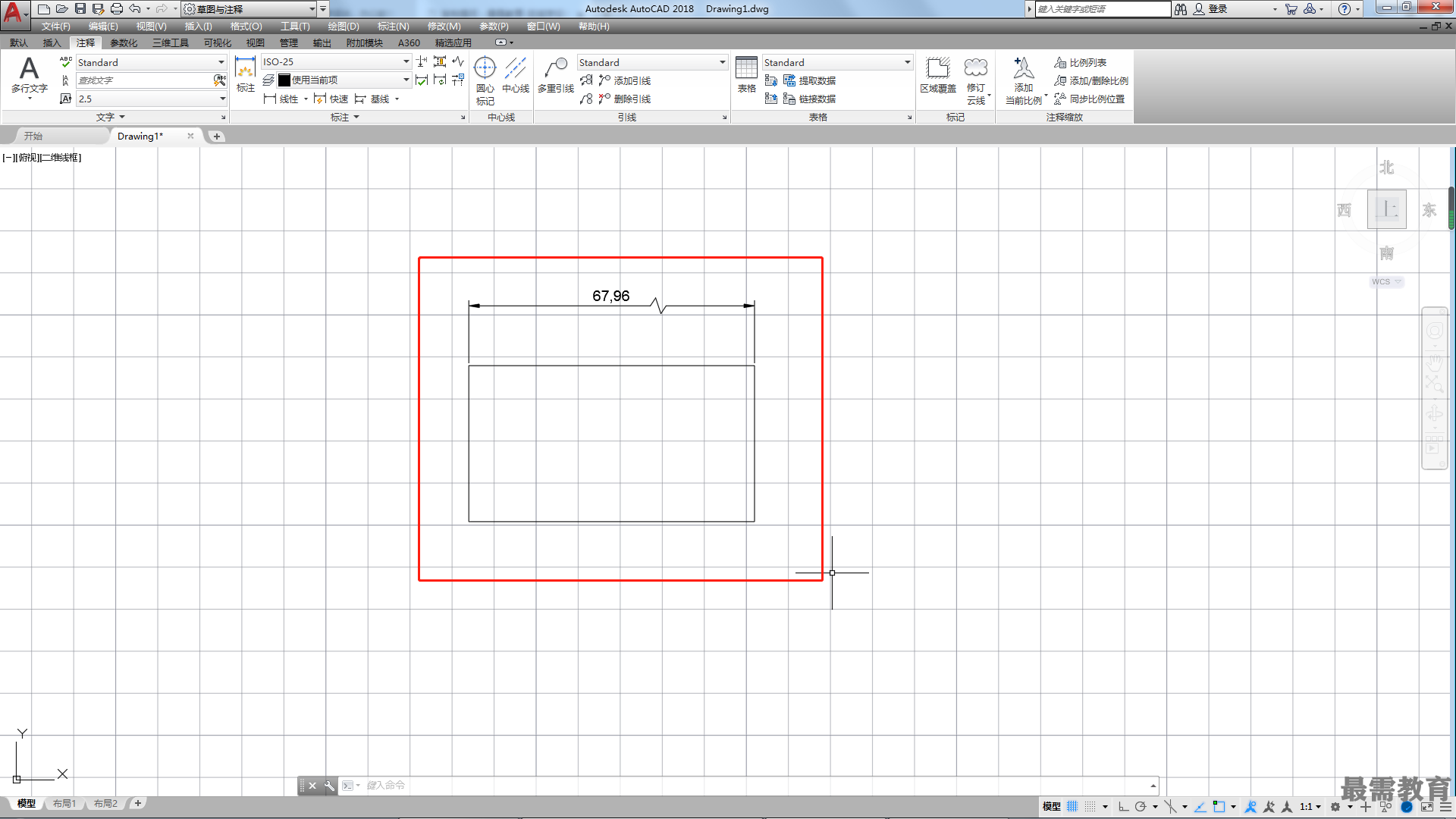

折彎線性標注用于在線性或?qū)R標注的尺寸上添加或刪除折彎效果,如圖所示。
執行“折彎線性”標注命令的方法有如下3種。
第1種:選擇“標注>折彎線性”菜單命令。
第2種:輸入“DIMJOGLINE”(DJL)命令并確認。

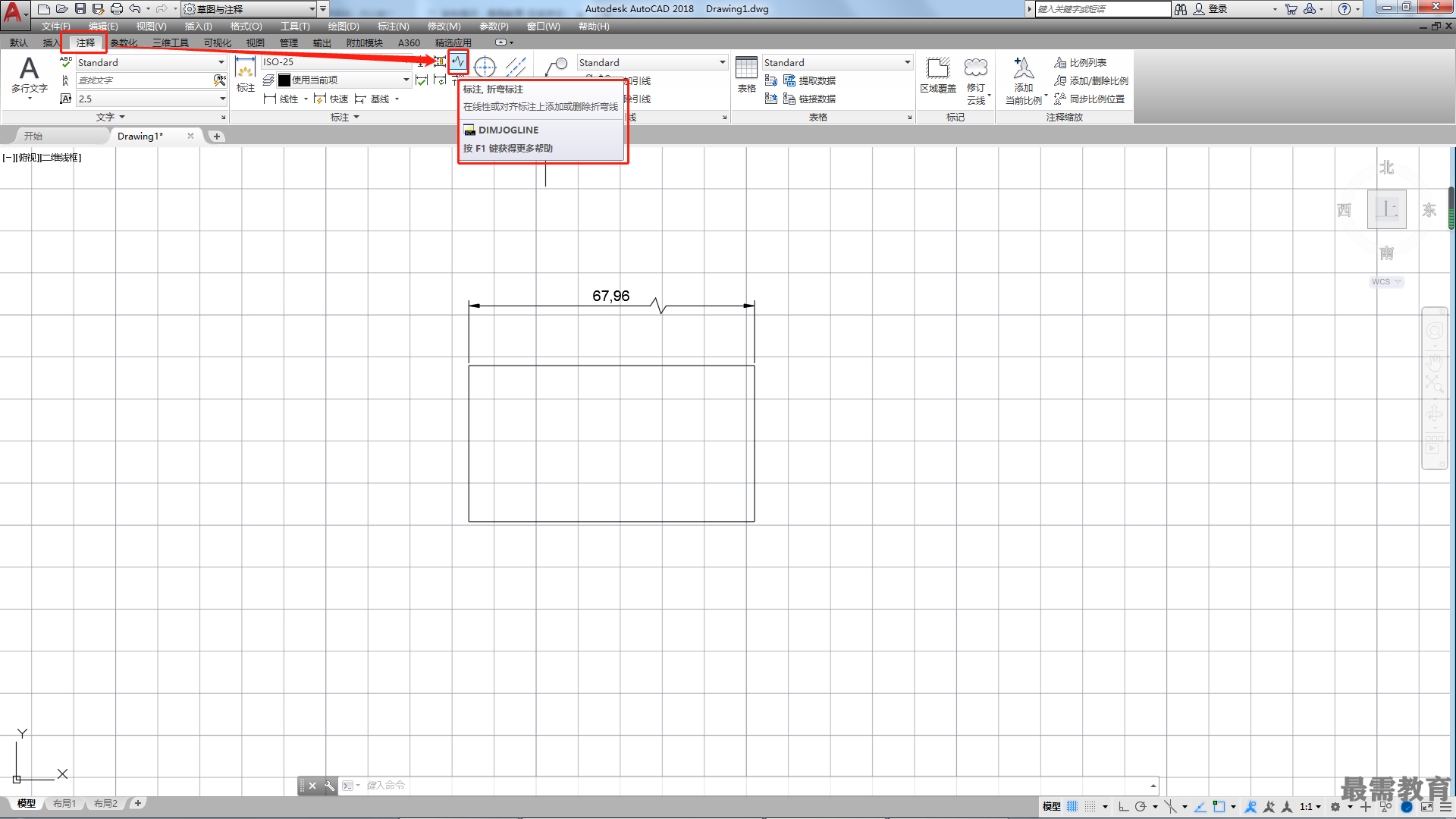

第3種:選擇“注釋”標簽,單擊“標注”面板中的“折彎標注”按鈕,如圖所示。
啟用“折彎線性”標注命令后,命令行中的提示如下。
命令:DIMJOGLINE
選擇要添加折彎的標注或[刪除(R)]: 指定折彎位置(或按ENTER鍵):
命令各選項含義如下。
?選擇要添加折彎的標注:指定要添加折彎效果的線性標注或?qū)R標注。系統將提示指定折彎的位置。
?指定折彎位置(或按ENTER鍵):指定一個點作為折彎位置或者按ENTER鍵以將折彎效果放在標注文字和第一條尺寸界線之間的尺寸線的中點處。
?刪除(R):指定要刪除折彎效果的線性標注或?qū)R標注。
