AutoCAD 2018——編輯標注文字

提問人:卓娟發布時間:2021-01-13

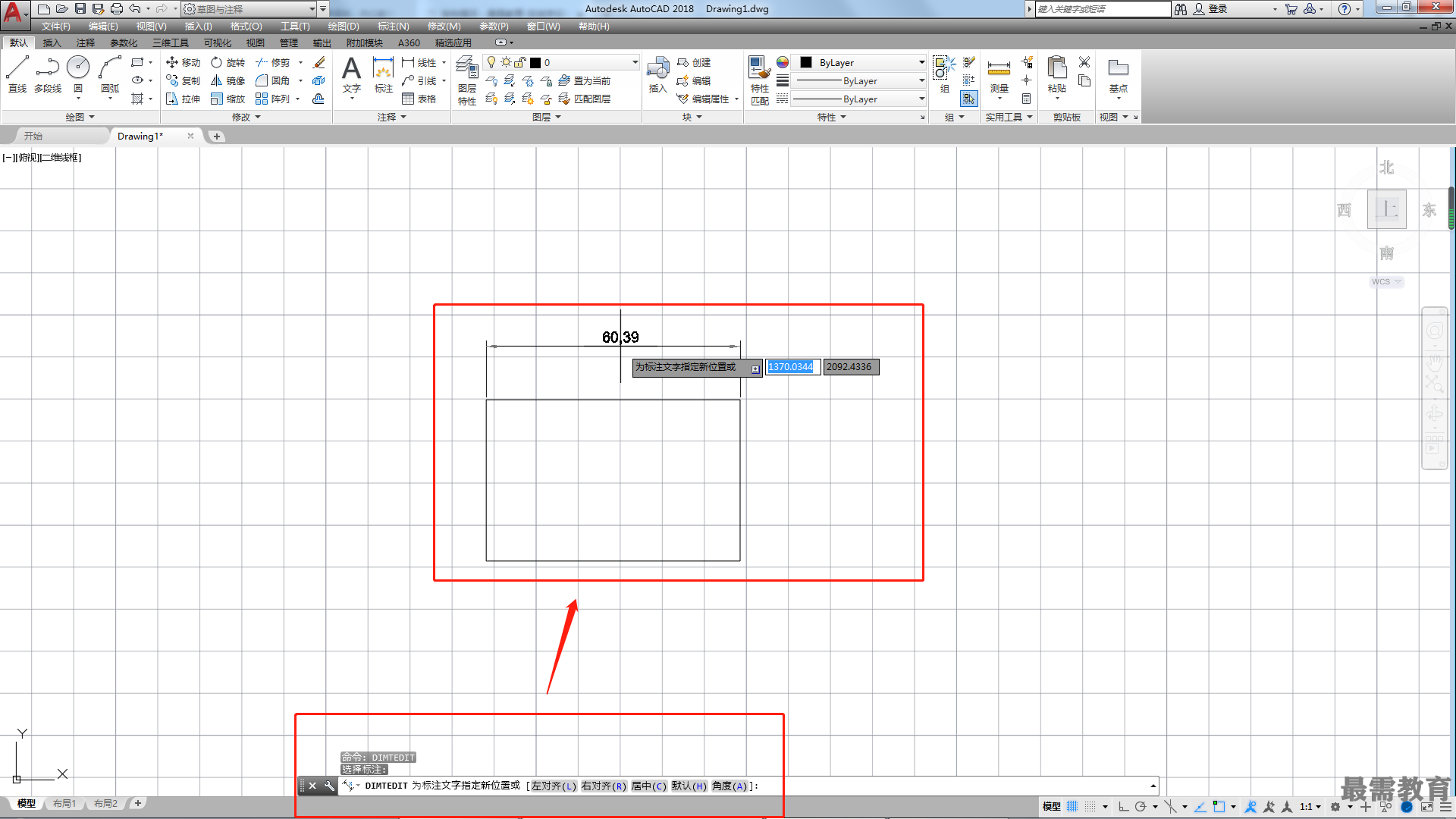

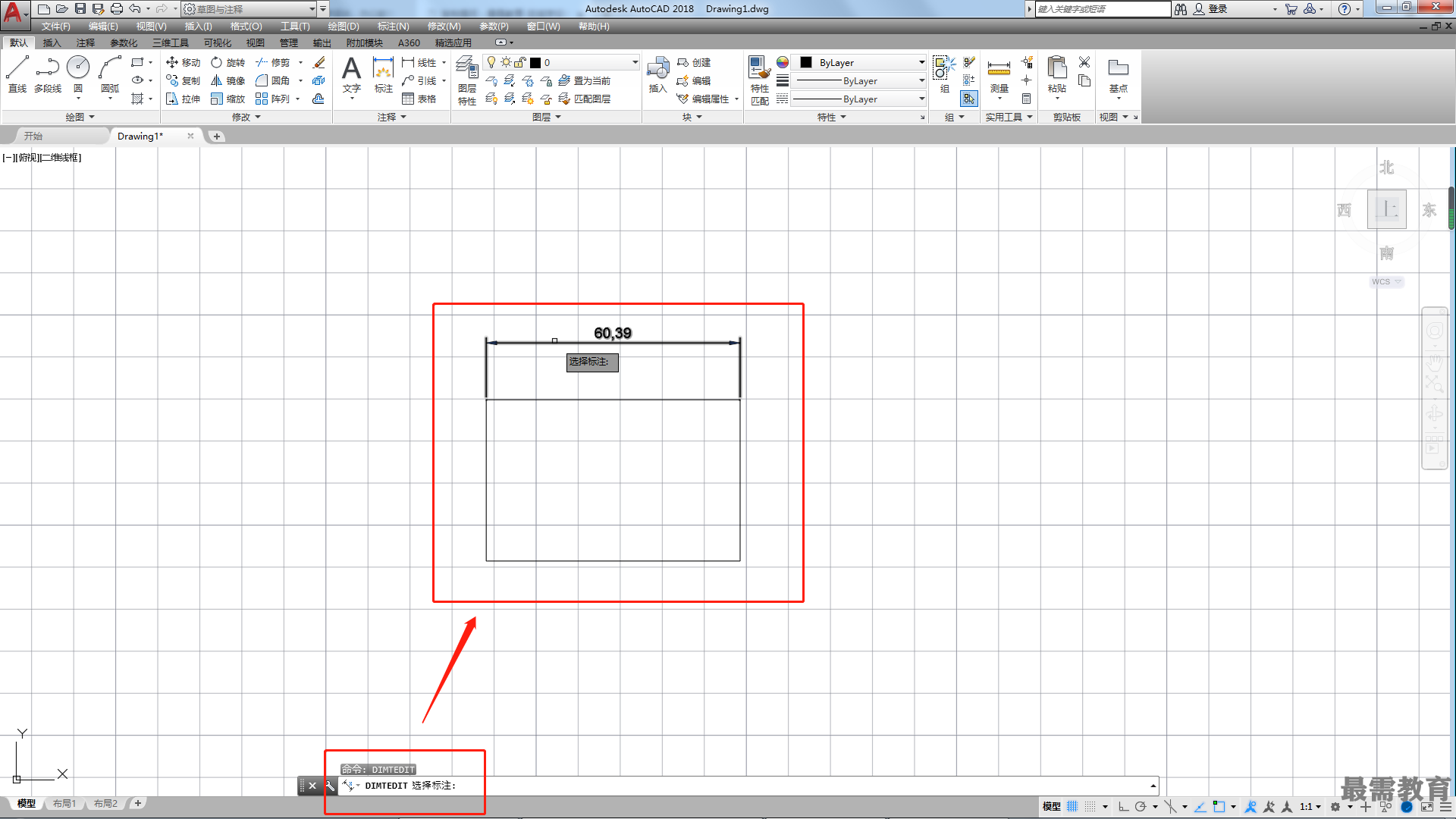

執行“DIMTEDIT”(編輯標注文字)命令,可以移動和旋轉標注文字。執行DIMTEDIT命令,選擇標注的尺寸后,命令行中將提示 “為標注文字指定新位置或[左對齊(L)/右對齊(R)/居中(C)/默認(H)/角度(A)]:”。


命令主要選項介紹

?為標注文字指定新位置:拖曳時動態更新標注文字的位置。

?左對齊(L):沿著尺寸線左對正標注文字,本選項只適用于線性、直徑和半徑標注。

?右對齊(R):沿著尺寸線右對正標注文字,本選項只適用于線性、直徑和半徑標注。

?居中(C):將標注文字放在尺寸線的中間。

?默認(H):將標注文字移回默認位置。

?角度(A):修改標注文字的角度。
