AutoCAD 2018——設置多重引線樣式

使用多重引線樣式可以指定基線、引線、箭頭和內容的格式。使用“MLEADERSTYLE”（多重引線樣式）命令可以設置當前多重引線樣式，以及創建、修改和刪除多重引線樣式。

執行“多重引線樣式”命令的方法有如下3種。

第1種：選擇“格式>多重引線樣式”菜單命令。

第2種：輸入“MLEADERSTYLE”并確認。

第3種：?jiǎn)螕簟耙€(xiàn)”面板中的“多重引線樣式管理器”按鈕,如圖所示。

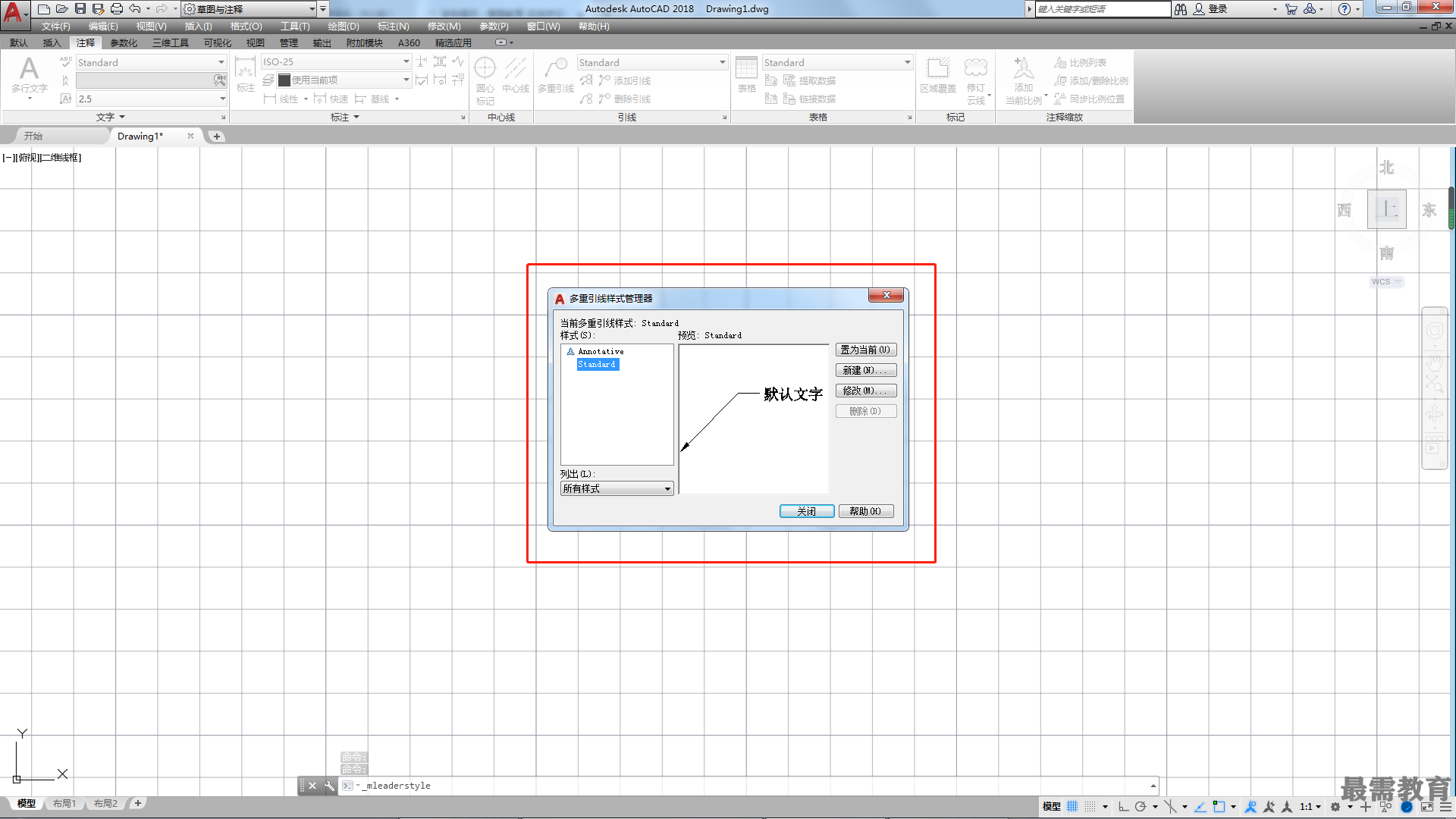

執行“多重引線樣式”命令，打開“多重引線樣式管理器”對話框，如圖所示。

“多重引線樣式管理器”對話框主要選項介紹

?當前多重引線樣式：顯示應用于所創建的多重引線的樣式的名稱，默認的多重引線樣式為Standard。

?樣式：顯示多重引線樣式列表，當前樣式被高亮顯示。

?列出：控制“樣式”列表中的內容，選擇"所有樣式”，可顯示圖形中可用的所有多重引線樣式。選擇"正在使用的樣式”，僅顯示被當前圖形中的多重引線參照的多重引線樣式。

?預覽：顯示“樣式”列表中選定的樣式的預覽圖像。

?置為當前：將“樣式”列表中選定的多重引線樣式設置為當前樣式，所有新的多重引線都將使用此多重引線樣式。

?新建：?jiǎn)螕粼摪粹o，將顯示“創建新多重引線樣式”對話框，從中可以定義新多重引線樣式。

?修改：?jiǎn)螕粼摪粹o，將顯示“修改多重引線樣式”對話框，從中可以修改多重引線樣式。

?刪除：用于刪除“樣式”列表中選定的多重引線樣式，但不能刪除圖形中正在使用的樣式。

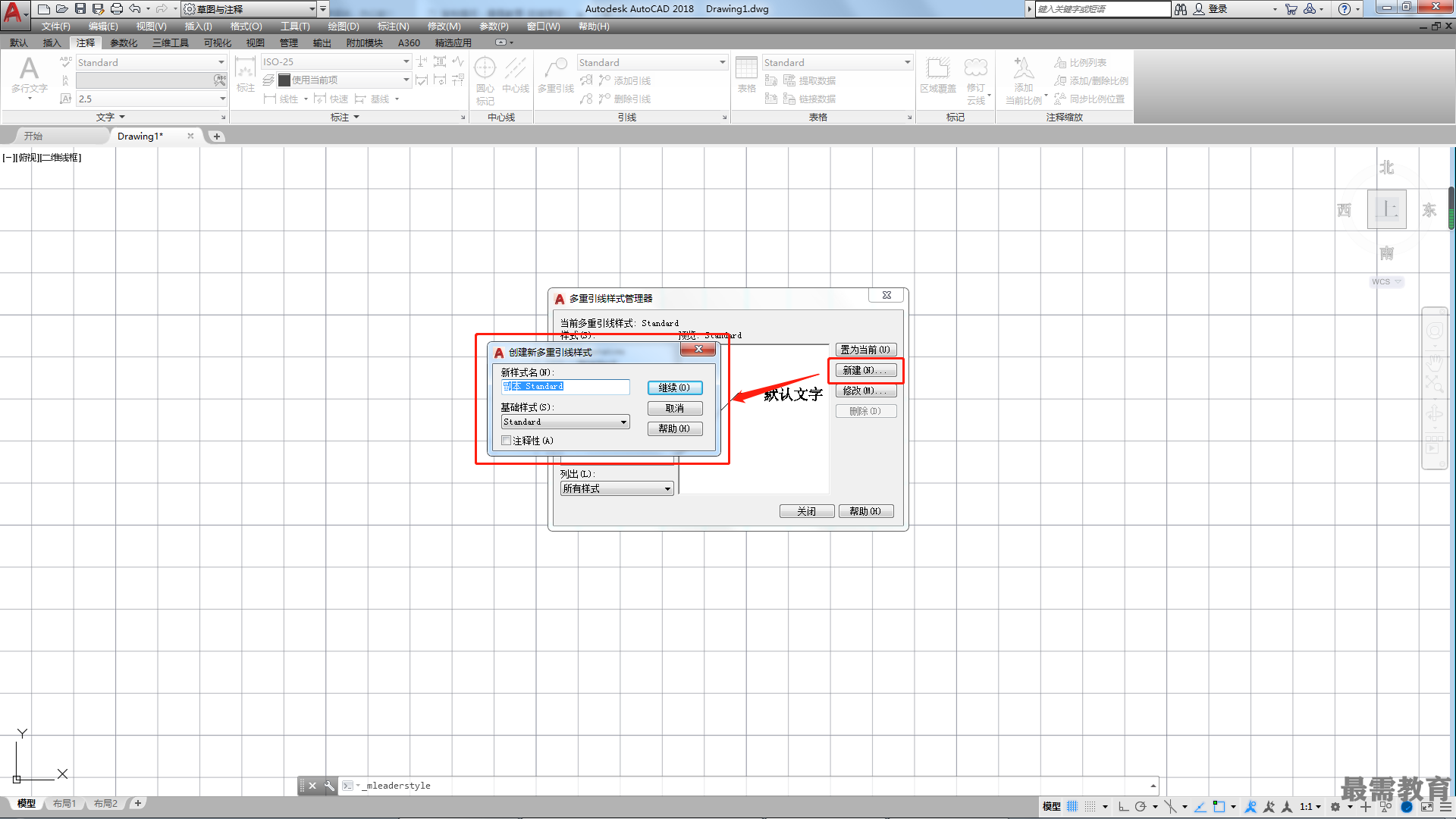

單擊“多重引線樣式管理器”對話框中的 "新建”按鈕，在"創建新多重引線樣式”對話框中可以創建新的多重引線樣式，如圖所示。在“新樣式名”文本框中輸入樣式名，單擊“繼續”按鈕，打開“修改多重引線樣式”對話框，其中包括"引線格式”"引線結構”和“內容”3個選項卡，如圖所示。

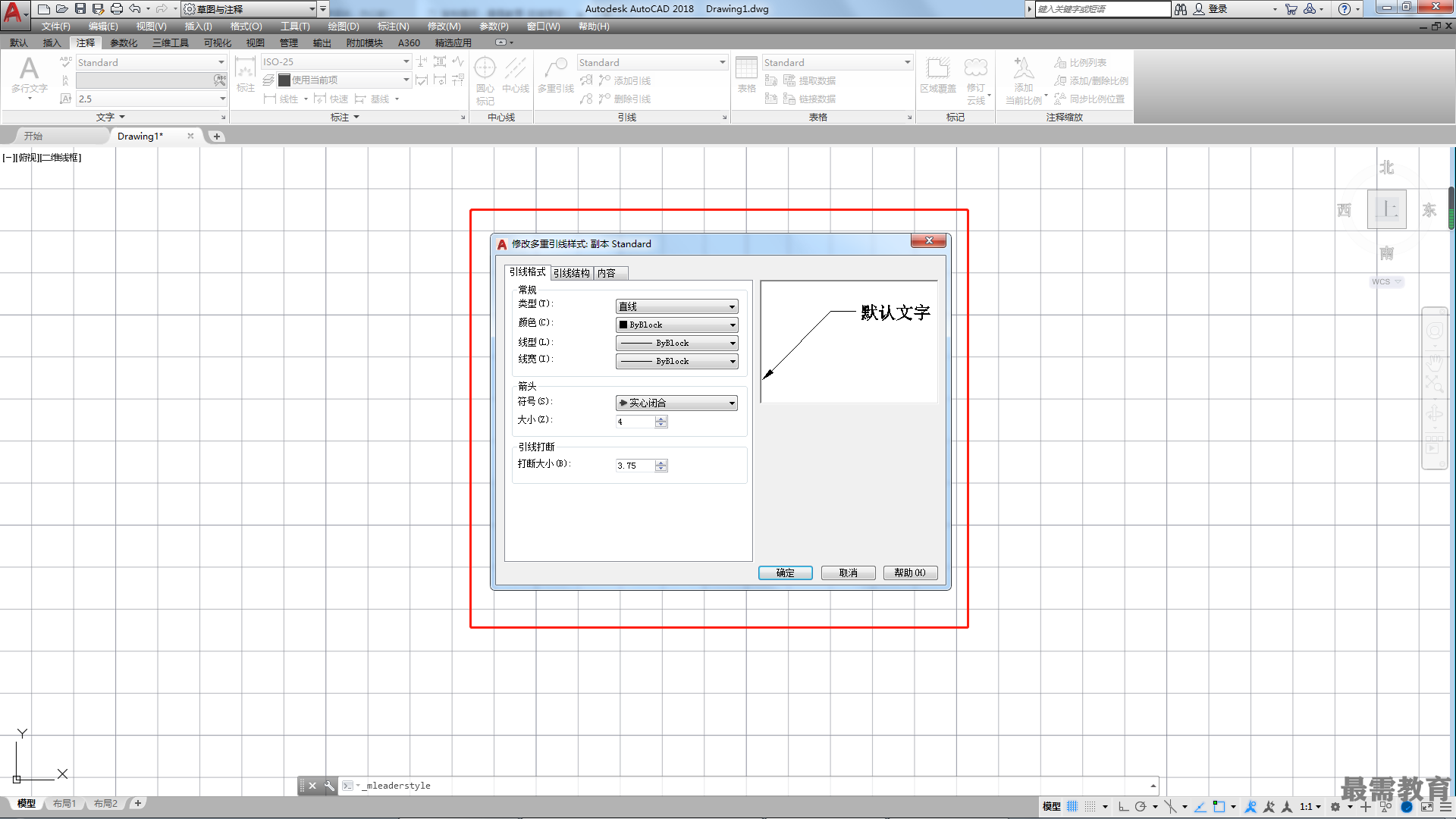

“引線格式”選項卡各選項介紹

?常規：用于控制多重引線的基本外觀，其中各選項含義如下。

類型：確定引線類型，可以選擇直線、樣條曲線或無引線。

顏色：確定引線的顏色。

線型：確定引線的線型。

線寬：確定引線的線寬。

?箭頭：用于控制多重引線箭頭的外觀，其中各選項的含義如下。

符號：設置多重引線的箭頭符號。

大小：顯示和設置箭頭的大小。

?引線打斷：用于控制將折斷標注添加到多重引線上時使用的設置，其中“打斷大小”選項用于顯示和設置選擇多重引線后用于DIMBREAK命令的折斷大小。

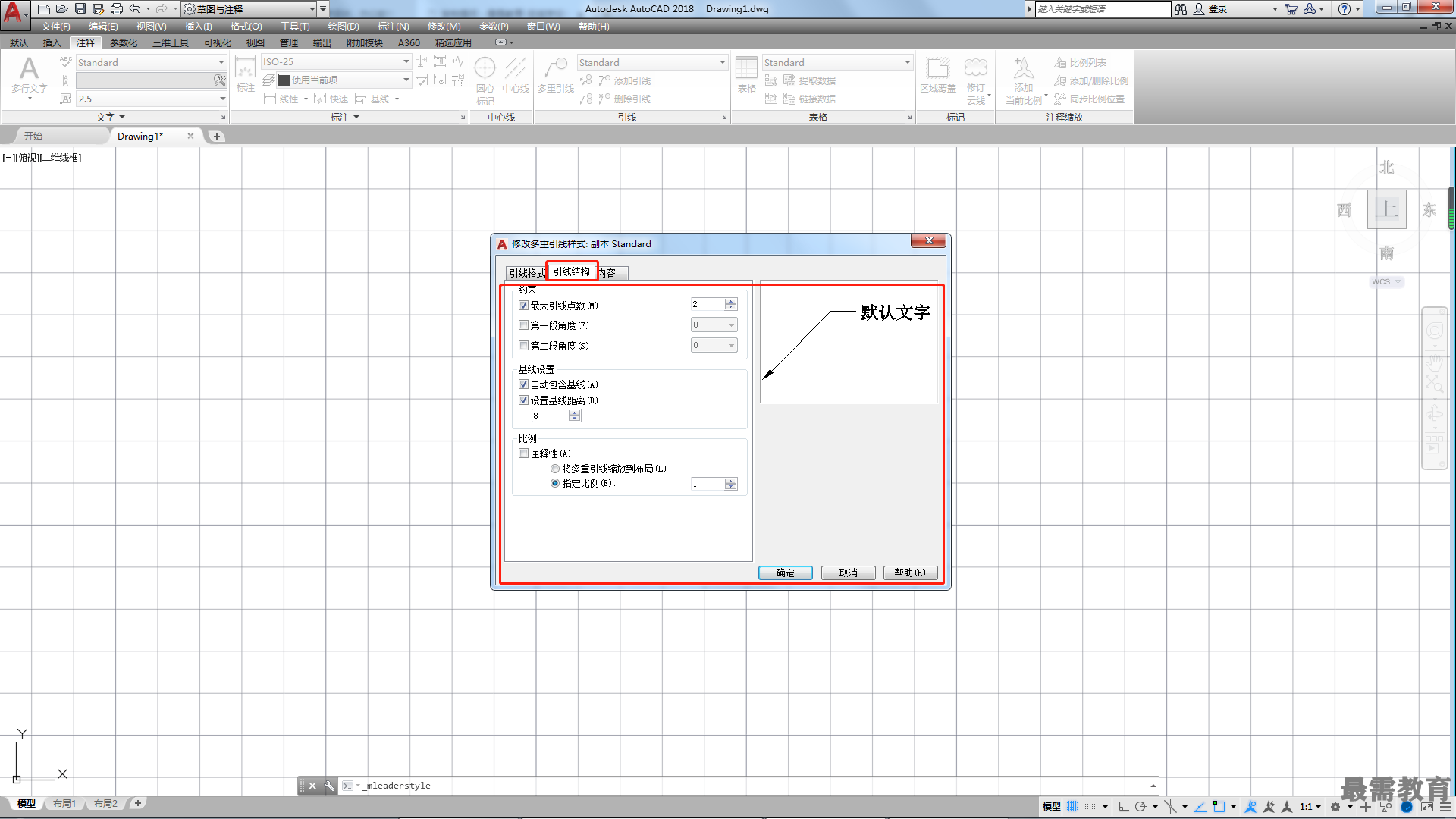

“引線結構”選項卡可以設置引線的結構，如圖所示。

“引線結構”選項卡各選項介紹

?約束：用于多重引線的約束控制，其中各選項的含義如下。

最大引線點數：指定引線的最大點數。

第一段角度：指定引線第一點處的角度。

第二段角度：指定多重引線基線第二個點處的角度。

?基線設置：用于控制多重引線的基線設置。

自動包含基線：將水平基線附著到多重引線內容上。

設置基線距離：為多重引線基線確定固定距離。

?比例：用于控制多重引線的縮放。

注釋性：用于指定多重引線為注釋性的，單擊信息圖標可以了解有關注釋性對象的詳細信息。

將多重引線縮放到布局：根據模型空間視口和圖紙空間視口中的縮放比例確定多重引線的比例因子。

指定比例：指定多重引線的縮放比例。

“內容”選項卡選項介紹

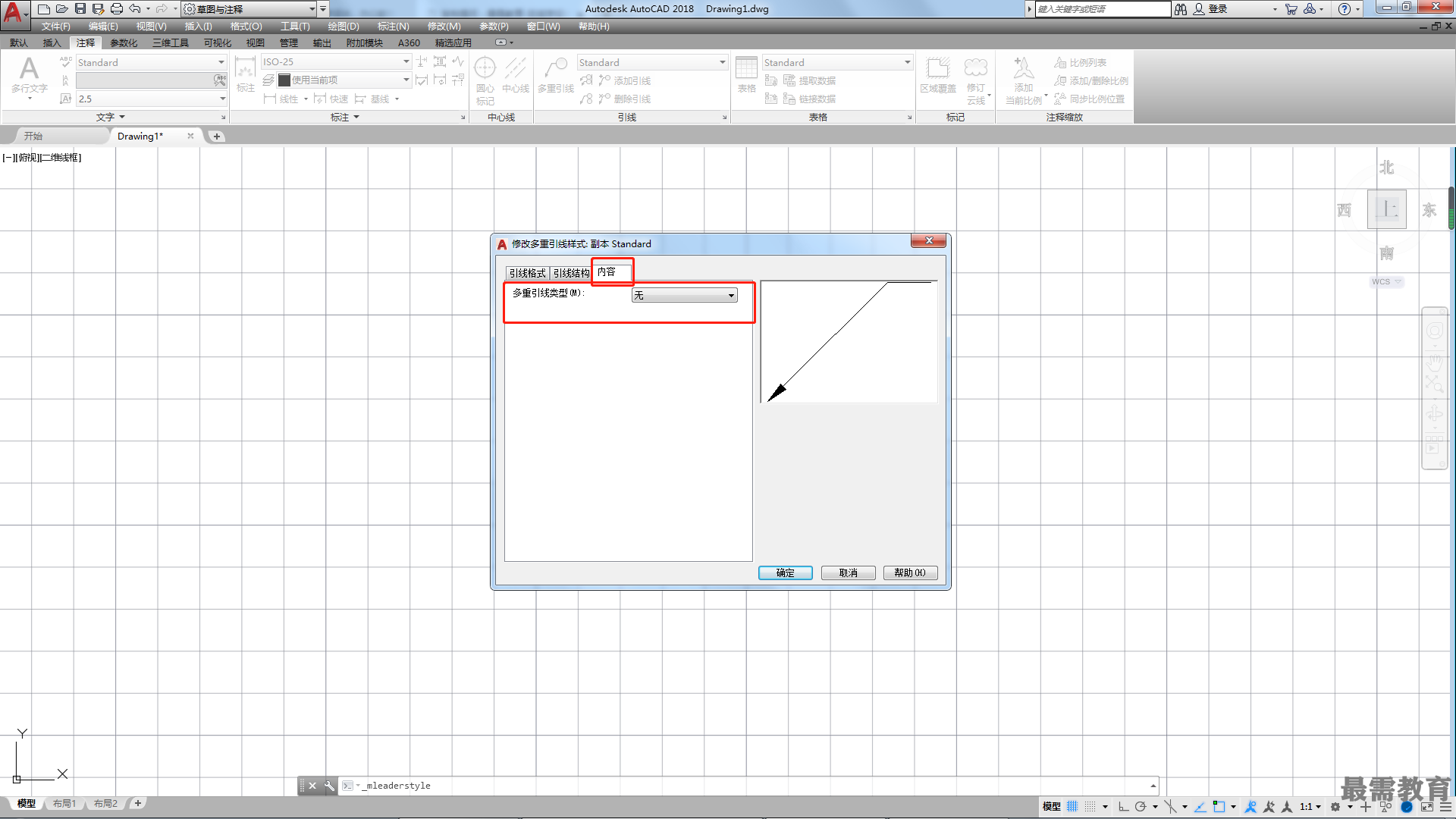

?多重引線類型：用于確定多重引線是包含文字，如圖所示，還是包含塊，如圖所示，還是不包含其他對象，如圖所示。

?預覽：顯示已修改樣式的預覽圖像。

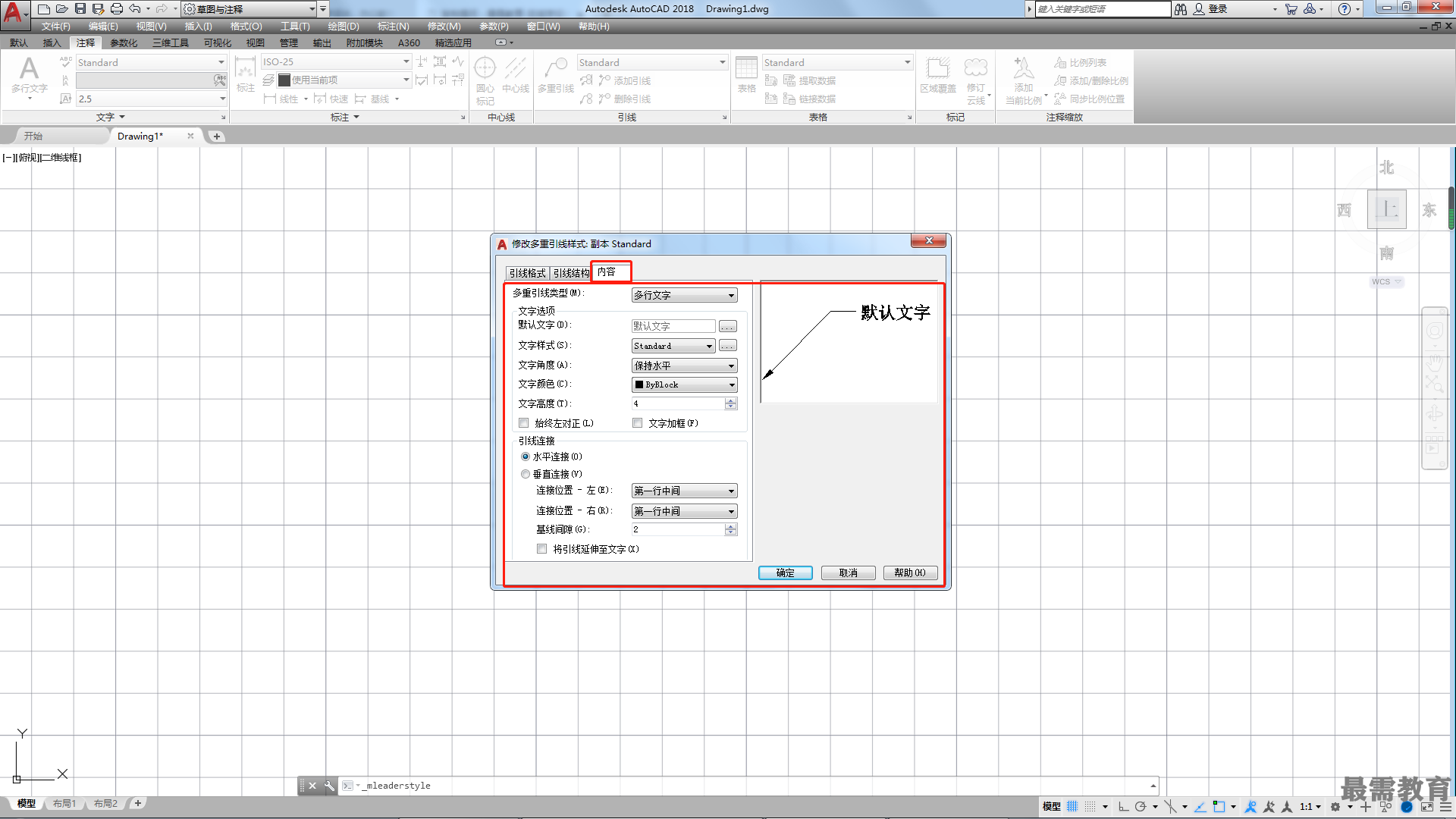

如果在“多重引線類型”下拉列表中選擇“多行文字”選項，那么可用的選項及其含義如下。

?文字選項：用于控制多重引線文字的外觀。

默認文字：為多重引線內容設置默認文字，單擊后面的按鈕將啟動文字編輯器。

文字樣式：指定屬性文字的預定義樣式，顯示當前加載的文字樣式。

文字角度：指定多重引線文字的旋轉角度。

文字顏色：指定多重引線文字的顏色。

文字高度：指定多重引線文字的高度。

始終左對齊：指定多重引線文字始終左對齊。

文字加框：使用文本框?yàn)槎嘀匾€(xiàn)文字內容加框。

?引線連接：用于控制多重引線的引線連接設置。

連接位置-左：控制文字位于引線左側時基線連接多重引線文字的方式。

連接位置-右：控制文字位于引線右側時基線連接多重引線文字的方式。

基線間隙：指定基線和多重引線文字之間的距離。

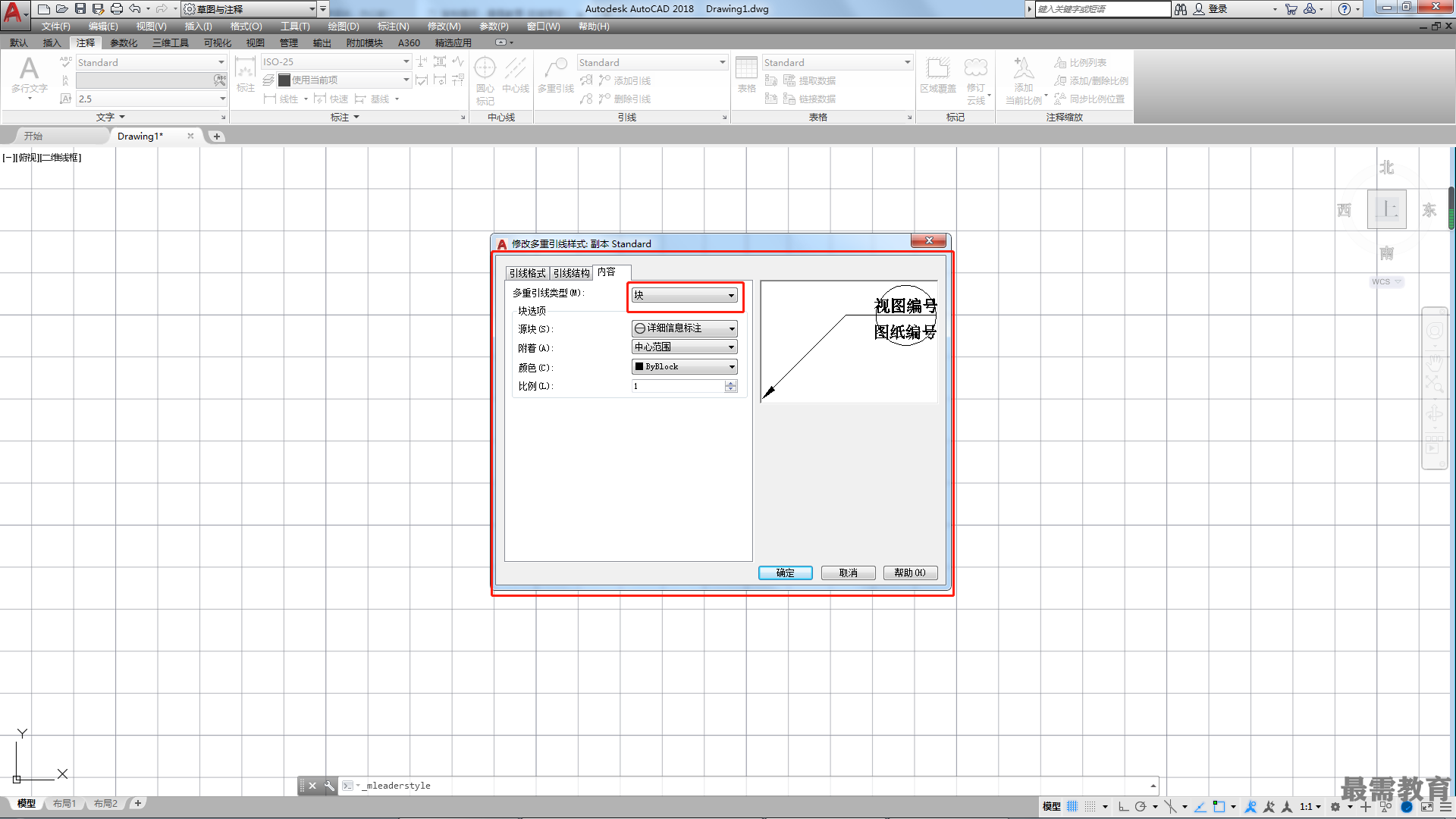

在“多重引線類型”下拉列表中選擇“塊”選項，能夠控制多重引線對象中塊內容的特性，其中各選項的含義如下。

源塊：指定用于多重引線內容的塊。

附著：指定塊附著到多重引線對象上的方式?？梢酝ㄟ^(guò)指定塊的插入點或塊的中心點來附著塊。

顏色：指定多重引線塊內容的顏色。
