AutoCAD 2018——表格樣式

提問人:卓娟發布時間:2021-01-13

可以在“表格樣式”對話框中設置表格的樣式,打開"表格樣式”對話框的方法有如下3種。

第1種:選擇"格式>表格樣式”菜單命令。

第2種:輸入"TABLESTYLE”并確認。

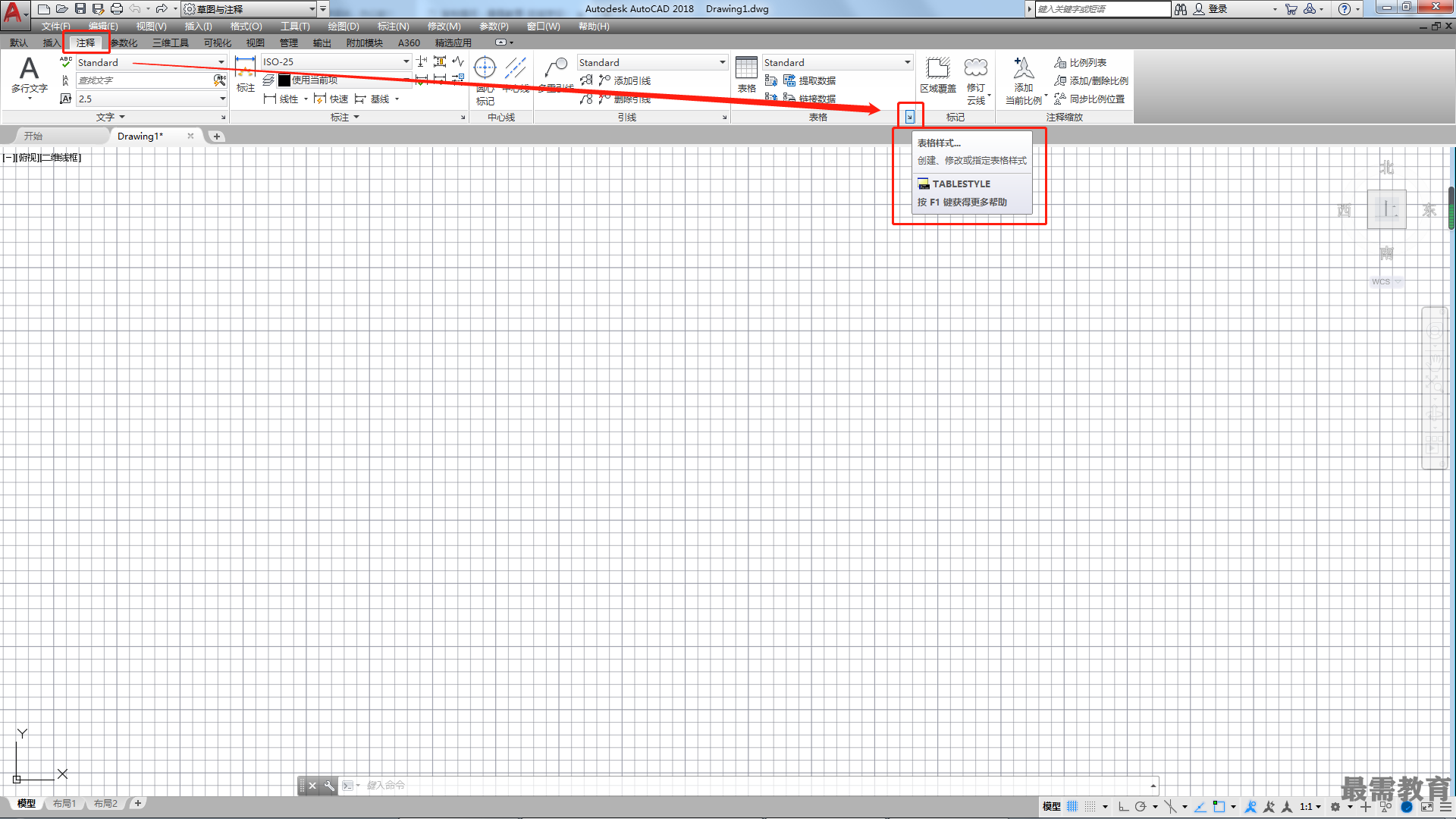

第3種:選擇“注釋”標簽,在"表格”面板中單擊"表格樣式”按鈕,如圖所示。

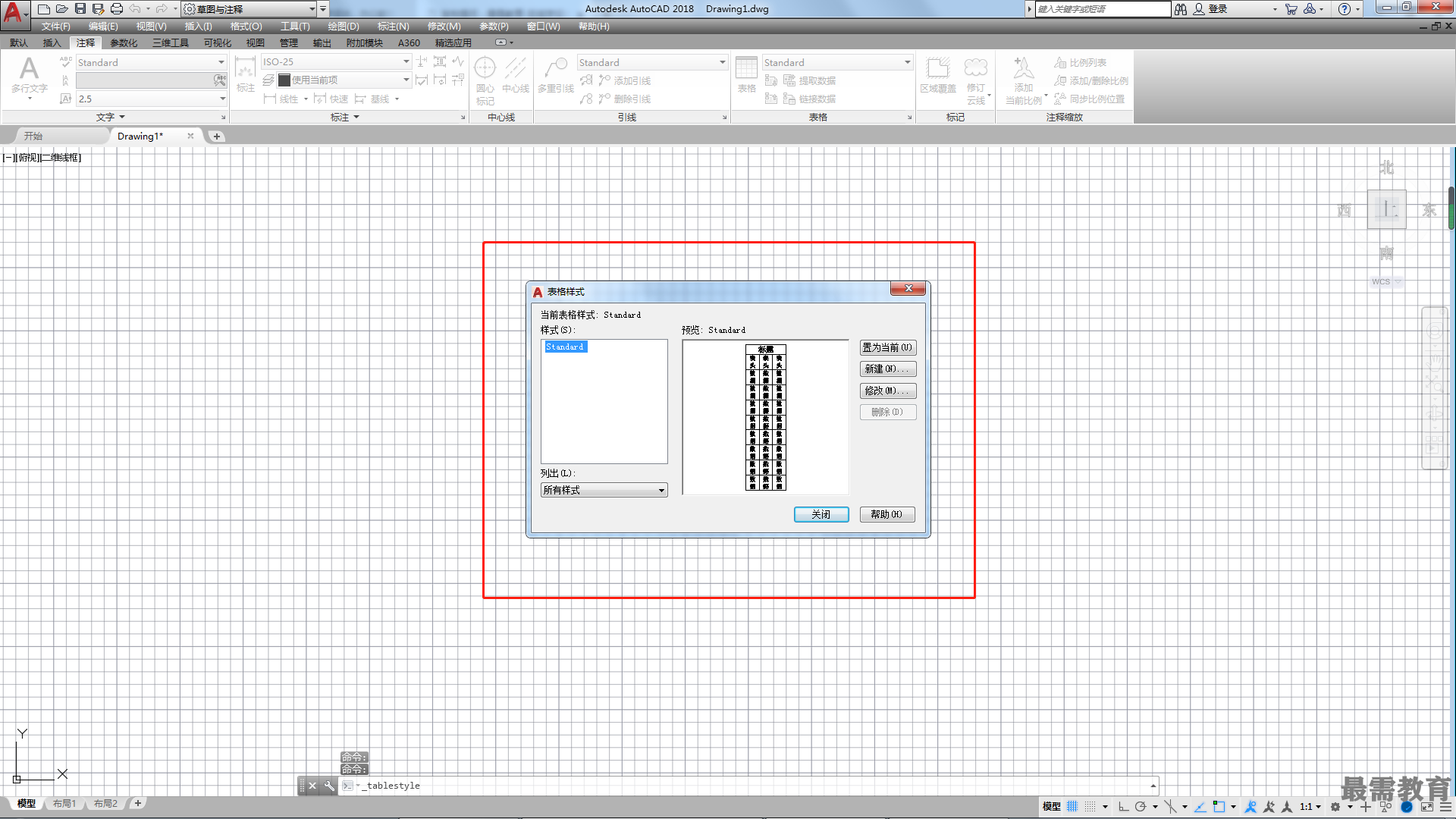

執行“表格樣式”命令后,打開"表格樣式”對話框,在該對話框中可以設置當前表格樣式,以及創建、修改和刪除表格樣式,如圖所示。


“表格樣式”對話框主要選項介紹

?當前表格樣式:顯示應用于所創建表格的表格樣式的名稱,默認表格樣式為Standard。

?樣式:顯示表格樣式列表,當前樣式被高亮顯示。

?列出:控制“樣式"列表中的內容。

所有樣式:顯示所有表格樣式。

正在使用的樣式:僅顯示被當前圖形中的表格引用的表格樣式。

?預覽:顯示“樣式"列表中選定的樣式的預覽圖像。

?置為當前:將"樣式"列表中選定的表格樣式設置為當前樣式,所有新表格都將使用此表格樣式。

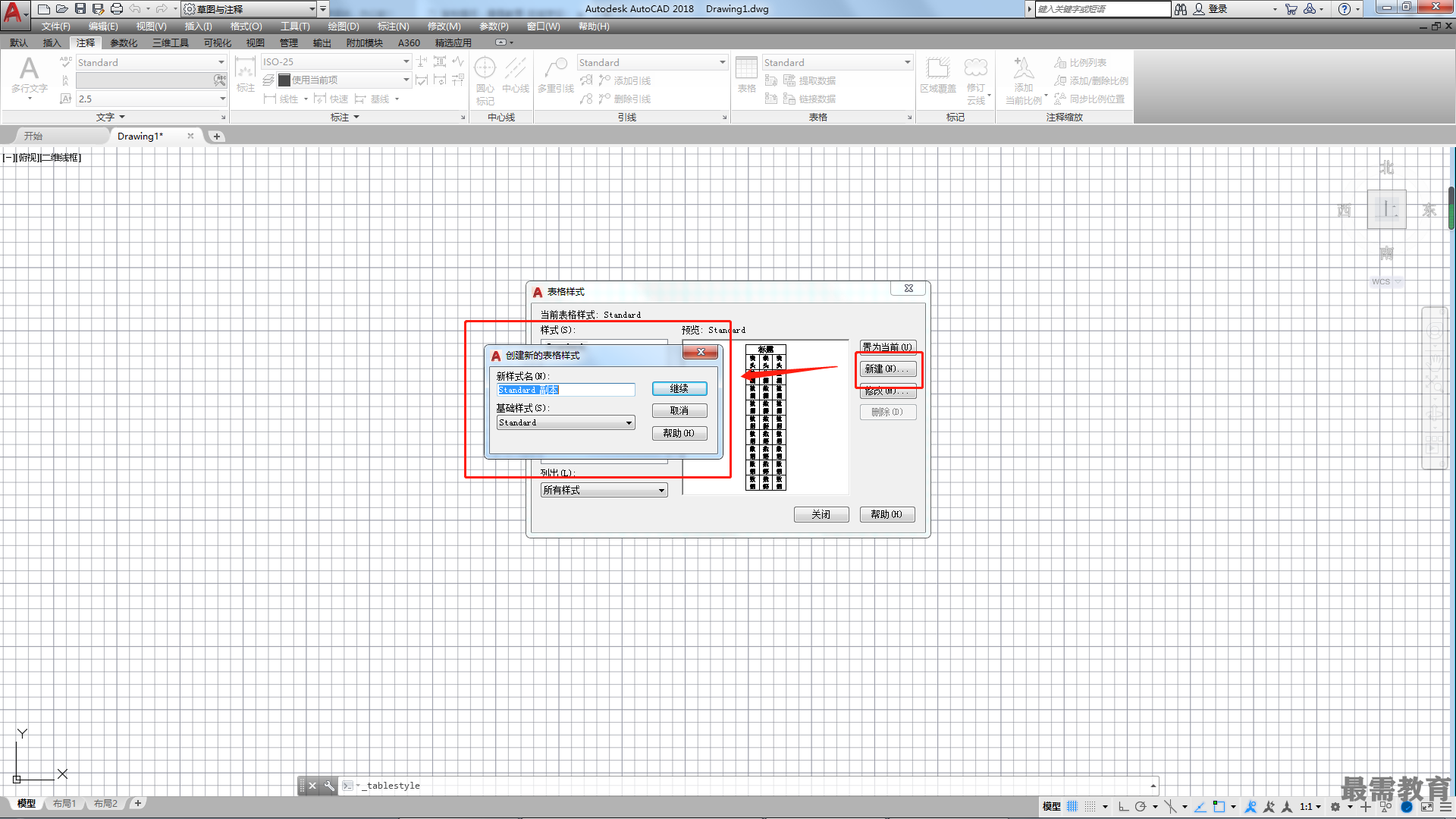

?新建:單擊該按鈕,將打開"創建新的表格樣式”對話框,從中可以定義新的表格樣式,如圖所示。


?修改:單擊該按鈕,將打開"修改表格樣式”對話框,從中可以修改表格樣式。

?刪除:單擊該按鈕,將刪除“樣式"列表格中選定的表格樣式,但不能刪除圖形中正在使用的樣式。

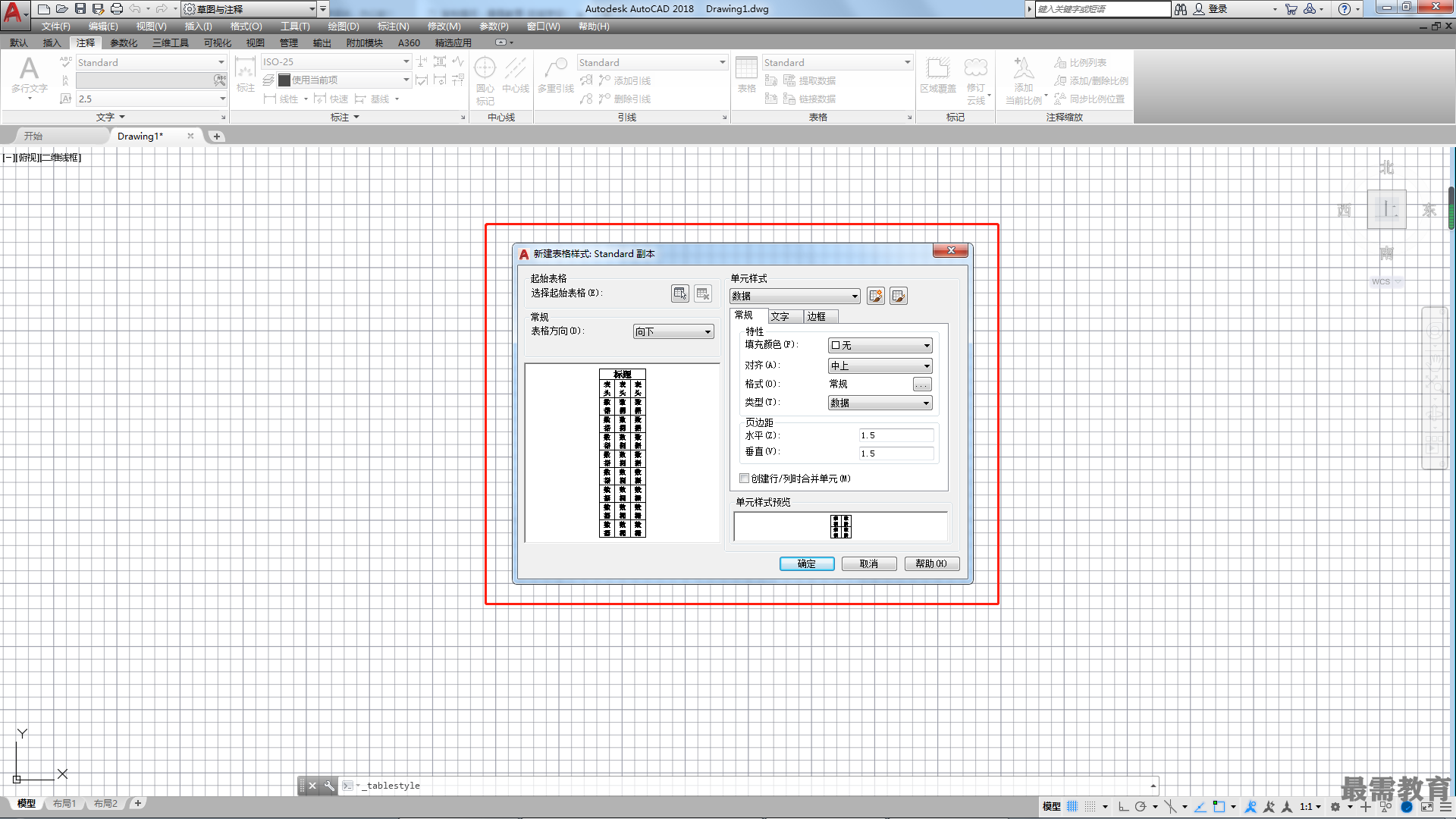

在"表格樣式”對話框中單擊“新建”按鈕,打開“創建新的表格樣式”對話框。在“新樣式名”文本框中輸入新的表格樣式名稱后,單擊“繼續”按鈕,打開"新建表格樣式”對話框,如圖所示,該對話框用于設置新表格樣式的參數,設置完新樣式的參數后單擊“確定”按鈕,即可創建新的表格樣式。


“新建表格樣式”對話框主要選項介紹

?起始表格:可以在圖形中指定一個表格作為樣例來設置此表格樣式。選擇表格后,可以指定要從該表格復制到表格樣式的結 構和內容。使用“刪除表格”按鈕,可以將表格從當前指定的表格樣式中刪除。

?常規:用于更改表格方向。

表格方向:設置表格方向,選擇"向下”選項,將創建由上而下讀取的表格。選擇“向上”選項,將創建由下而上讀取的表格。

?預覽:顯示當前表格樣式設置效果樣例。

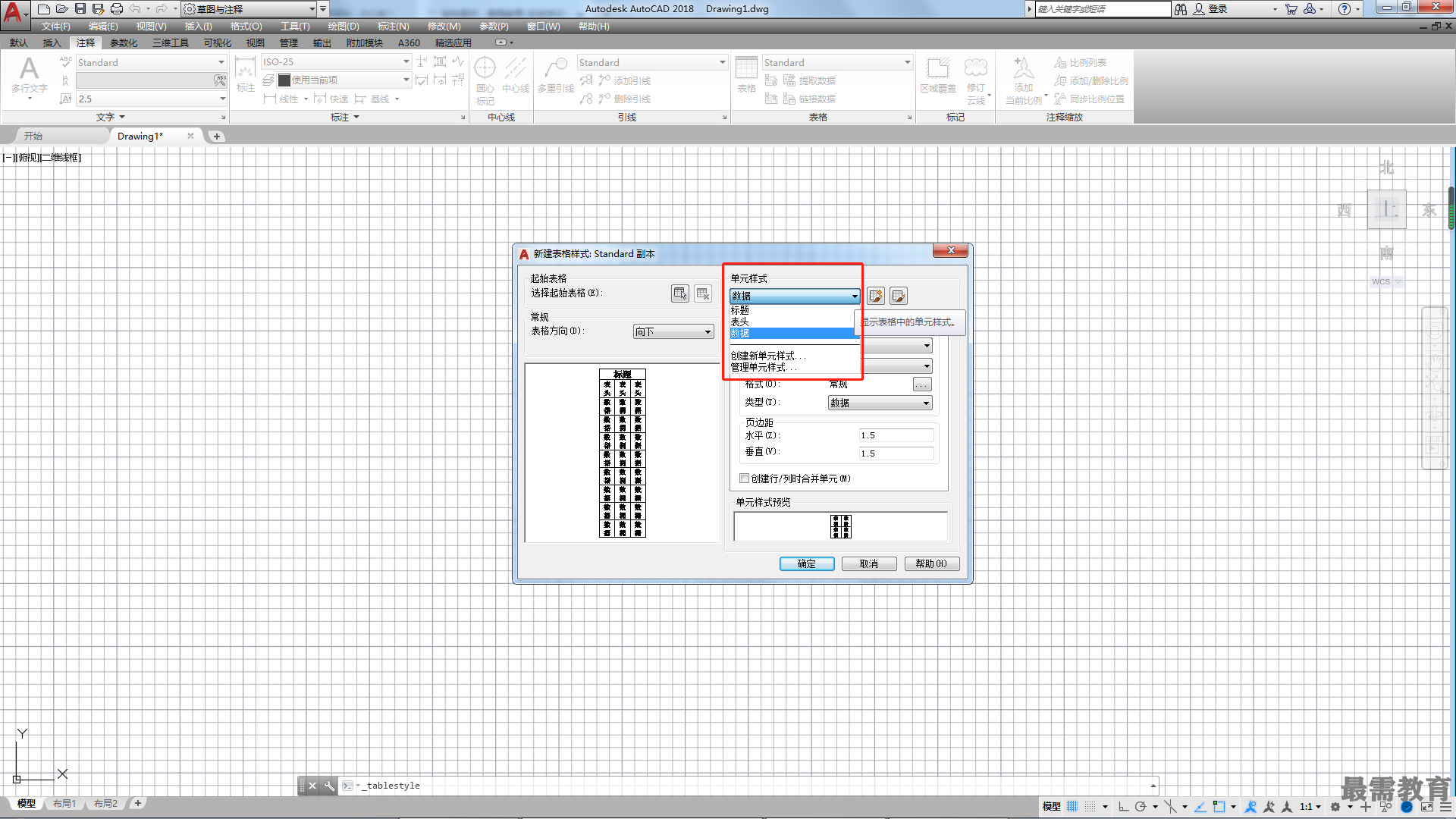

?單元樣式:定義新的單元樣式或修改現有單元樣式,可以創建任意數量的單元樣式。 在“單元樣式”列表中顯示表格中的單元樣式,如圖所示。


“創建新單元樣式”按鈕:單擊該按鈕,將打開"創建新單元樣式”對話框。

“‘管理單元樣式’對話框”按鈕:單擊該按鈕,將打開“管理單元樣式”對話框。

?單元樣式預覽:顯示當前表格樣式設置效果的樣例。

"單元樣式”欄中的選項卡用于設置數據單元、單元文字和單元邊框。

“常規”選項卡各選項介紹

?填充顏色:用于指定單元的背景色,默認為"無”,選擇列表中的“選擇顏色”選項,可以打開“選擇顏色”對話框。

?對齊:用于設置表格單元中文字的對齊方式。文字相對于單元的頂部邊框和底部邊框居中對齊、上對齊或下對齊。文字相對于單元的左邊框和右邊框居中對齊、左對齊或右對齊。

?格式:為表格中的“數據”“表頭”或“標題”單元設置數據類型和格式。單擊該按鈕將顯示"表格單元格式”對話框,從中可以選擇格式選項。

?類型:用于將單元樣式指定為標簽或數據。

?水平:設置單元中的文字和塊與左右單元邊界之間的距離。

?垂直:設置單元中的文字和塊與上下單元邊界之間的距離。

?創建行/列時合并單元:將使用當前單元樣式創建的所有新行或新列合并為一個單元,可以使用此選項在表格的頂部創建標題行。

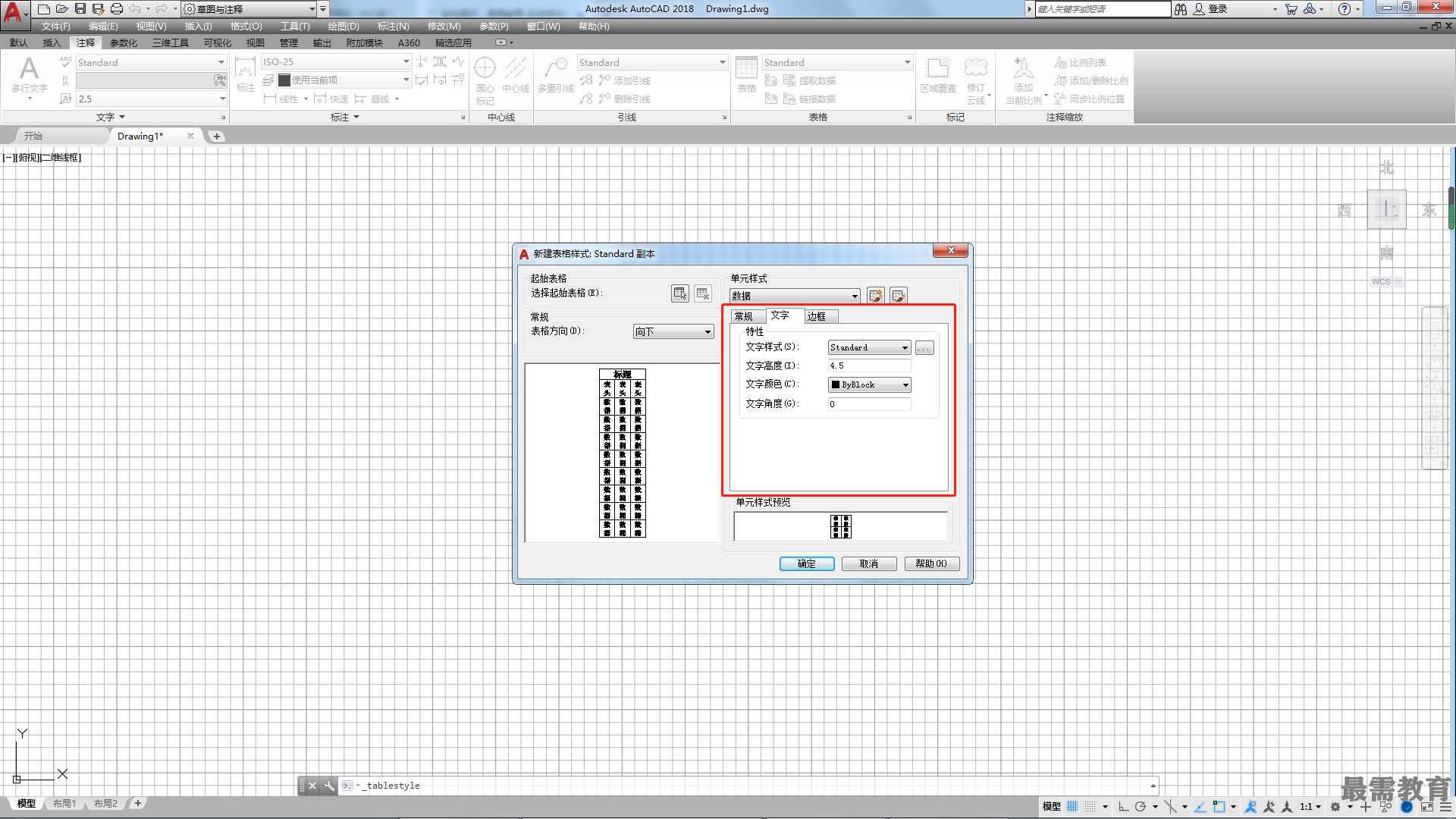

“文字”選項卡顯示用于設置文字特性的選項,如圖所示。


"文字”選項卡各選項介紹

?文字樣式:列出可用的文字樣式。

?文字樣式按鈕:單擊該按鈕,將打開“文字樣式”對話框,從中可以創建或修改文字樣式。

?文字高度:設置文字高度,數據和表頭單位的默認文字高度為4.5。表標題的默認文字高度為6。

?文字顏色:指定文字顏色,選擇列表底部的“選擇顏色”選項,可以打開“選擇顏色”對話框。

?文字角度:設置文字角度,默認的文字角度為0°,可以輸入-359°到+359°之間的任意角度。

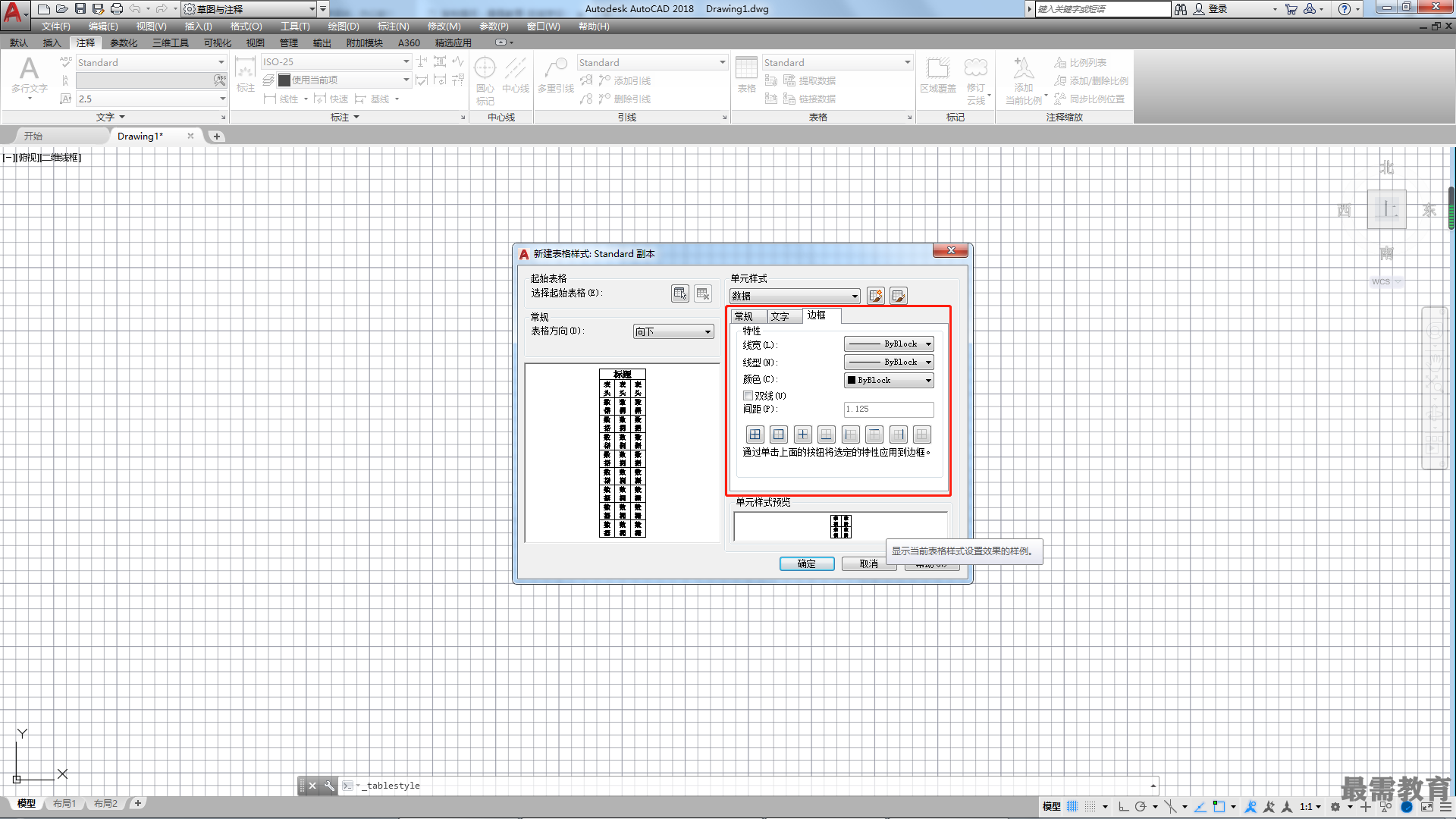

“邊框”選項卡顯示用于設置邊框特性選項。如圖所示。


“邊框”選項卡各選項介紹。

?線寬:單擊下方的邊框按鈕可以設置將應用于指定邊框的線寬。如果使用大線寬,可能必須增加單元邊距。

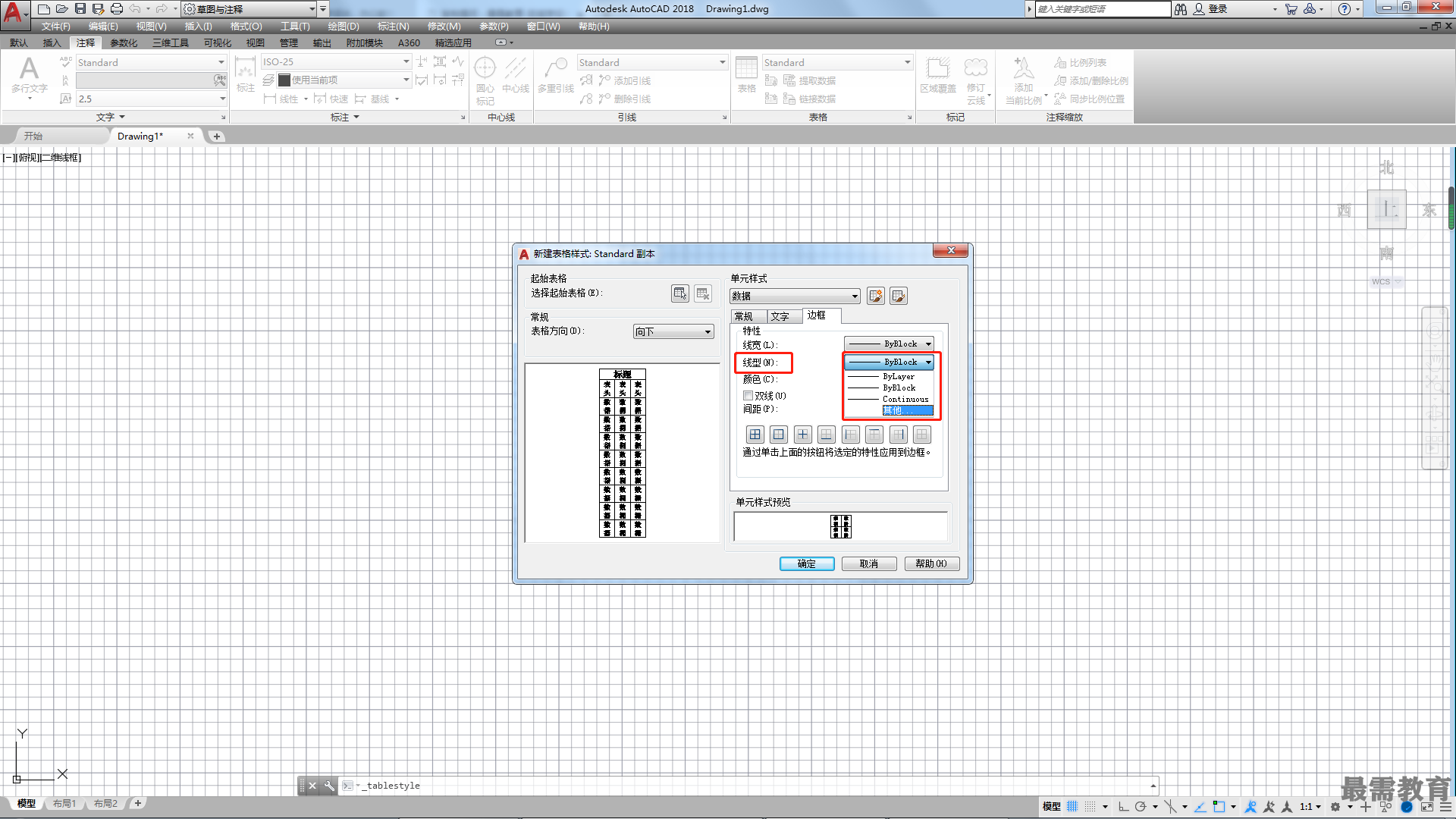

?線型:單擊下方的邊框按鈕可以設置將要應用于指定邊框的線型??蛇x擇標準線型ByBlock、ByLayer或Continuous,或者選擇列表中的其他選項,從而加載自定義線寬,如圖所示。


?顏色:單擊下方的邊框按鈕可以設置將要應用于指定邊框的顏色。

?雙線:選擇該選項可以將表格邊框顯示為雙線。

?間距:確定雙線邊框的間距,默認間距為1.125。

?所有邊框:將邊框特性設置應用到指定單元的所有邊框。

?外邊框:將邊框特性設置應用到指定單元的外部邊框。

?內邊框:將邊框特性設置應用到指定單元的內部邊框。

?底部邊框:將邊框特性設置應用到指定單元的底部邊框。

?左邊框:將邊框特性設置應用到指定的單元的左邊框。

?上邊框:將邊框特性設置應用到指定單元的上邊框。

?右邊框:將邊框特性設置應用到指定單元的右邊框。

?無邊框:隱藏指定單元的邊框。
