AutoCAD 2018——三維模型的觀察方式

提問人:卓娟發布時間:2021-01-13

AutoCAD中的坐標系包括世界坐標系(WCS)和用戶坐標系(UCS)。世界坐標系是固定的且不能被修改,并不適合三維繪圖。而用戶坐標系允許修改坐標原點的位置及x軸、y軸和z軸的方向,便于繪制和觀察三維對象。

UCS命令用于定義新用戶坐標系的坐標原點及x軸、y軸的正方向。x軸與y軸的正方向一旦確定后,根據右手定則,z軸的正方向也就自動確定了。即使只使用了x軸與y軸,也是在三維空間中繪圖。在AutoCAD中,可以定義任意多個坐標系,還可以給定義的坐標系賦予名稱,將它們保存起來隨時使用。但是在同一時間內,只能有一個坐標系是當前的坐標系,所有輸入的或者顯示的坐標值都相對于當前的坐標系而言。如果有多個活動視口,AutoCAD允許為每—個視口指定不同的用戶坐標系,每個坐標系可根據需要設置坐標原點的位置與坐標軸的方向。

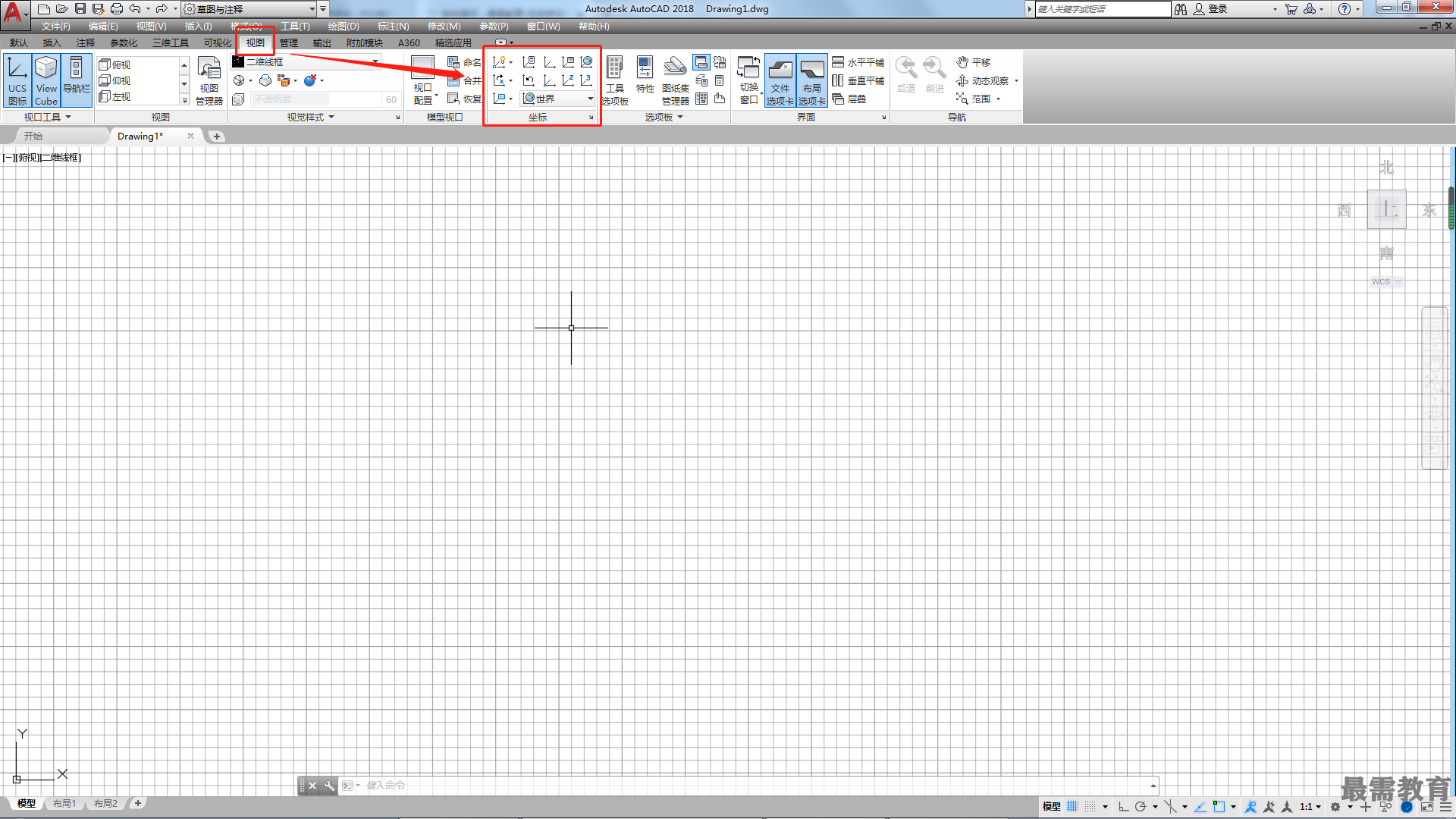

選擇“視圖”標簽,單擊“坐標”面板中的各個按鈕可以執行相應的坐標命令,如圖所示。

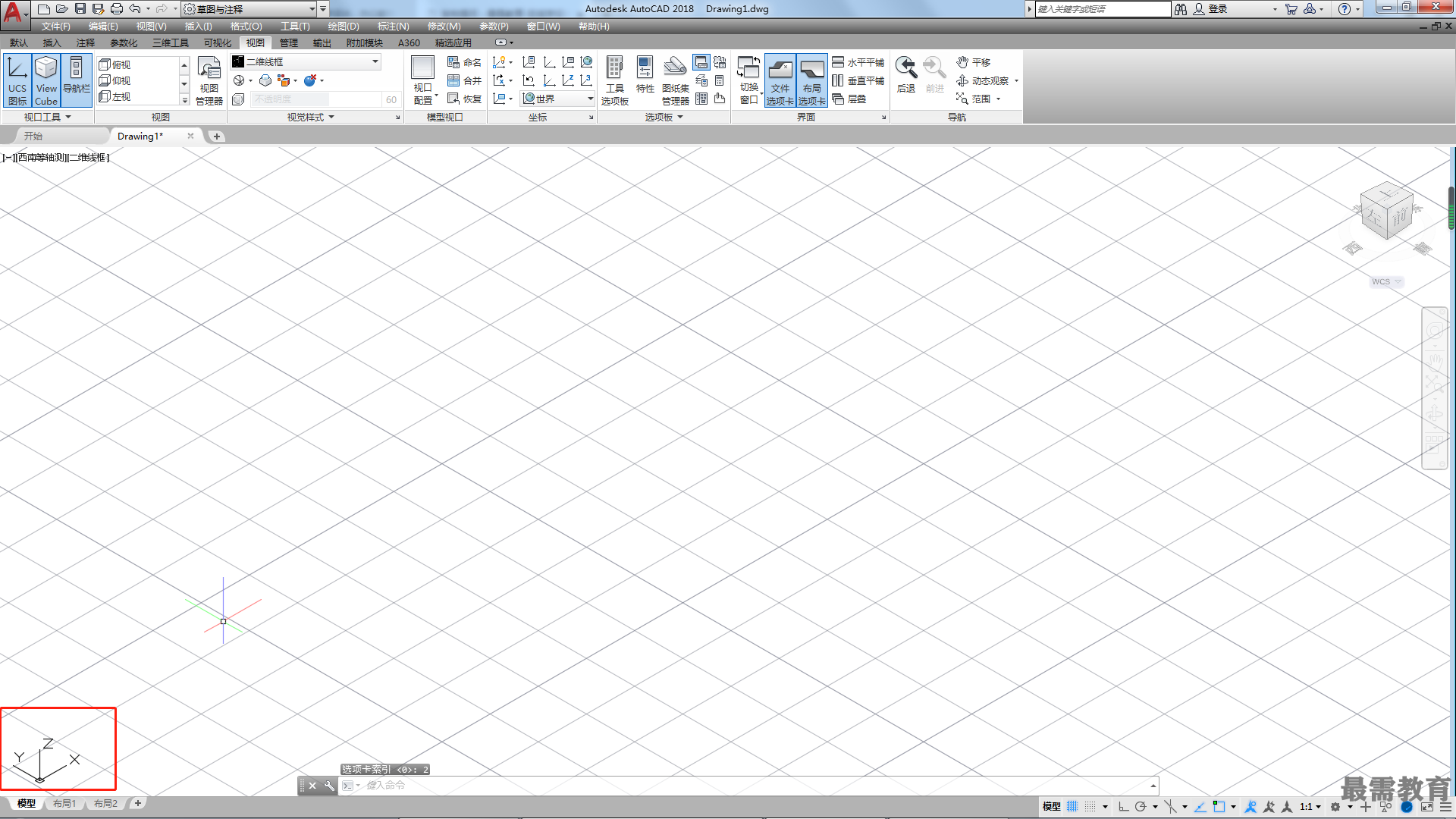

坐標系圖標表示當前坐標系中坐標軸的方向以及坐標原點的位置,也表示相對于當前用戶坐標系的xy平面的視圖方向,如圖所示。
