AutoCAD 2018——設置三維視圖查看方向

當執行視點預設命令時，AutoCAD將彈出“視點預設”對話框?！耙朁c(diǎn)預設”對話框通過指定xy平面中視點與原點的連線與x軸的夾角和視點與原點的連線與xy平面的夾角設置三維觀察方向。視點預設命令的調用方法有如下兩種。

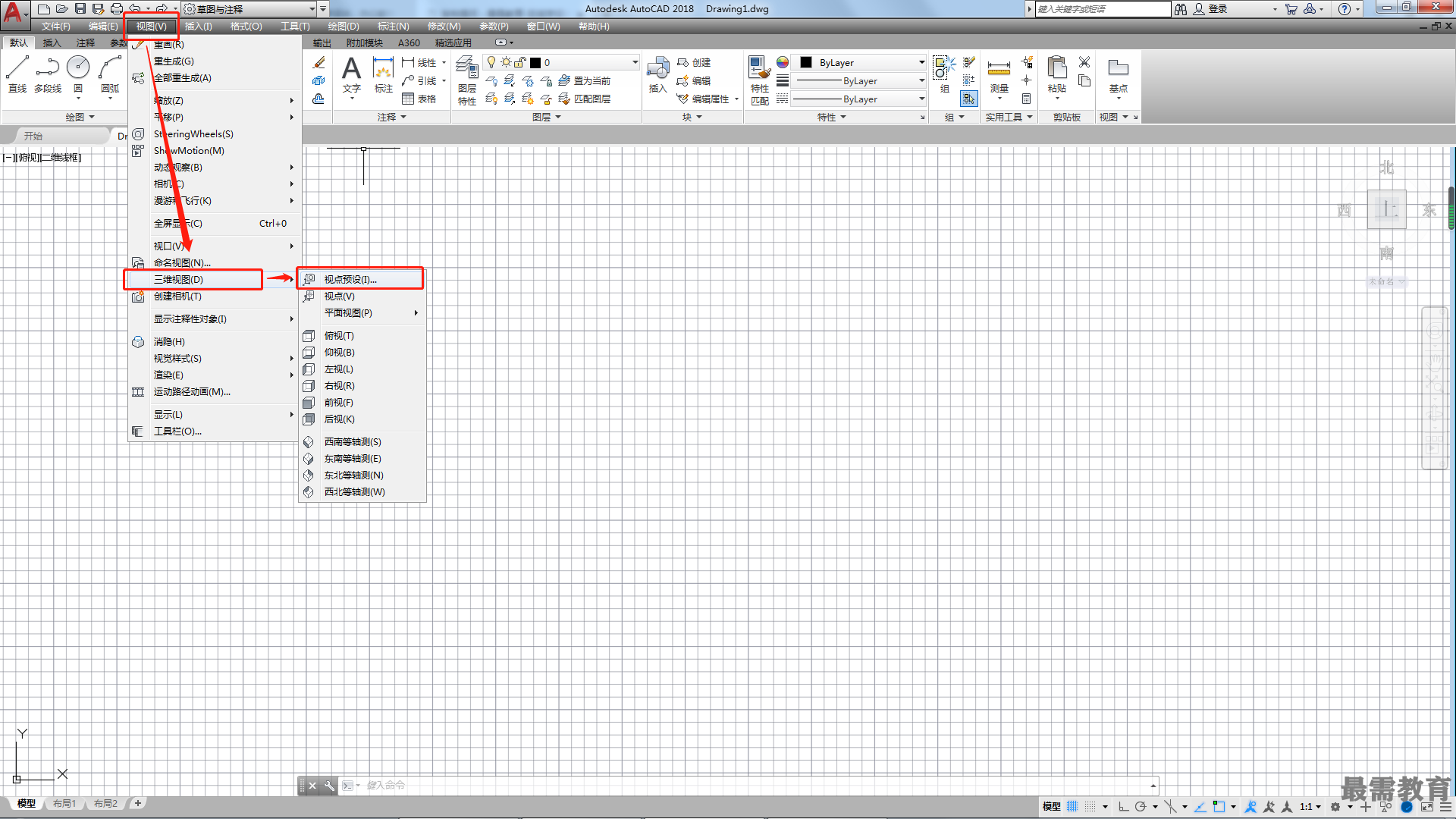

第1種：選擇“視圖>三維視圖>視點預設"菜單命令。

第2種：輸入“DDVPOINT”（VP)命令并確認。

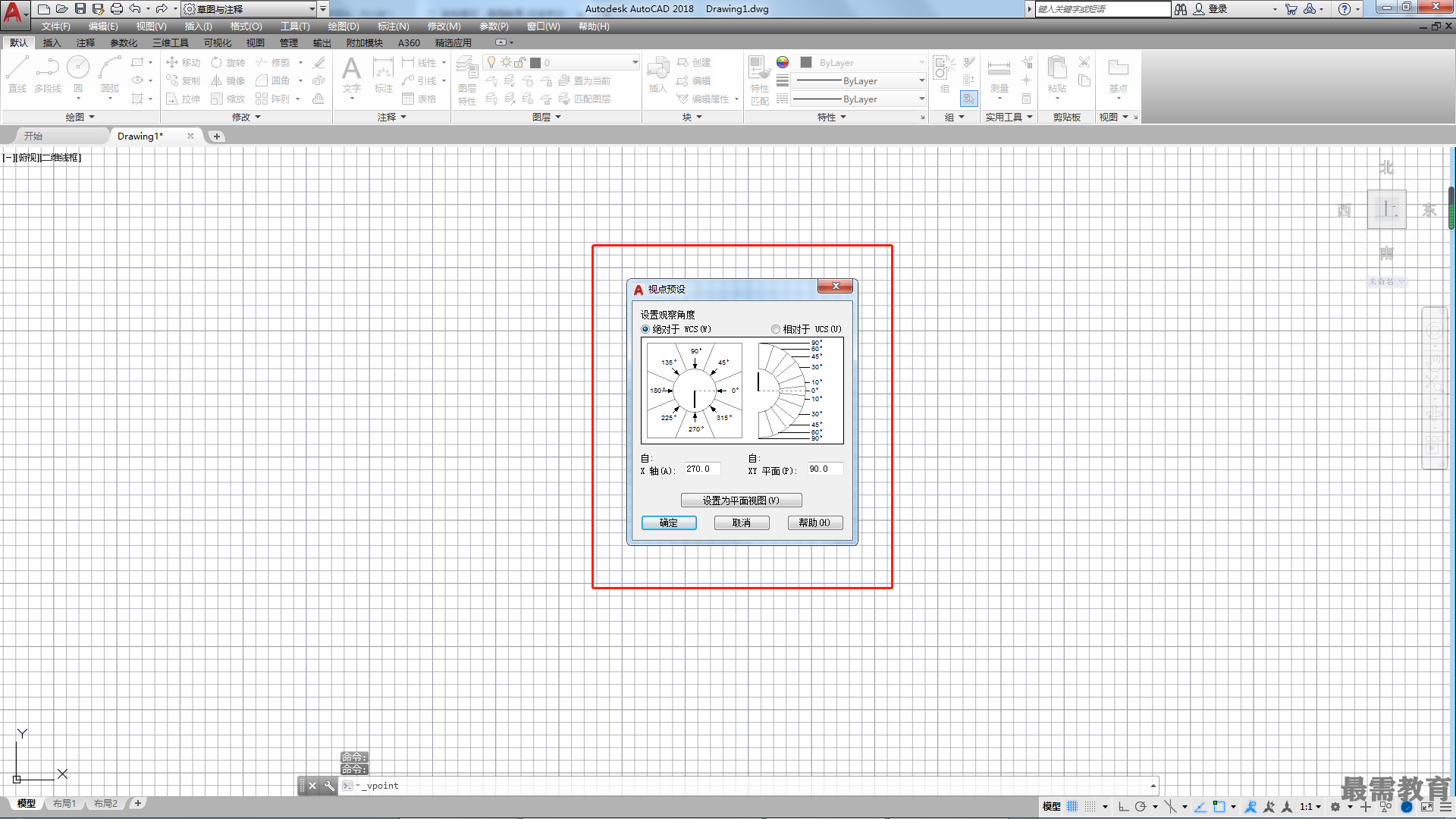

執行“視點預設”命令后，系統將彈出"視點預設”對話框，可以用定點設備控制圖像或直接在文本框中輸入角度值，如圖所示。

相對于當前的用戶坐標系或相對于世界坐標系指定角度值后，圖像中的視角將自動更新。單擊“設置為平面視圖”按鈕，將觀察角度設置為相對于選中的坐標系顯示平面視圖。在該對話框中，可在"X軸”編輯框中設置視點與原點的連線在xy平面上與x軸的夾角，在“XY平面”編輯框中設置視點與原點的連線與平面的夾角，通過這兩個夾角就可以得到一個相對于當前坐標系（WCS或UCS)的特定三維視圖。
