AutoCAD 2018——設置三維平面視圖

由于平面視圖是制圖中最為常用的一種視圖，因此AutoCAD提供了快速設置平面視圖的“平面視圖”命令，它提供了一種從平面視圖查看圖形的快捷方式，即從z軸正方向豎直向下觀察xy平面，并使x軸指向右，y軸指向上。選擇的平面視圖可以基于當前用戶坐標系、以前保存的用戶坐標系或世界坐標系。平面視圖命令的調用方法有如下兩種。

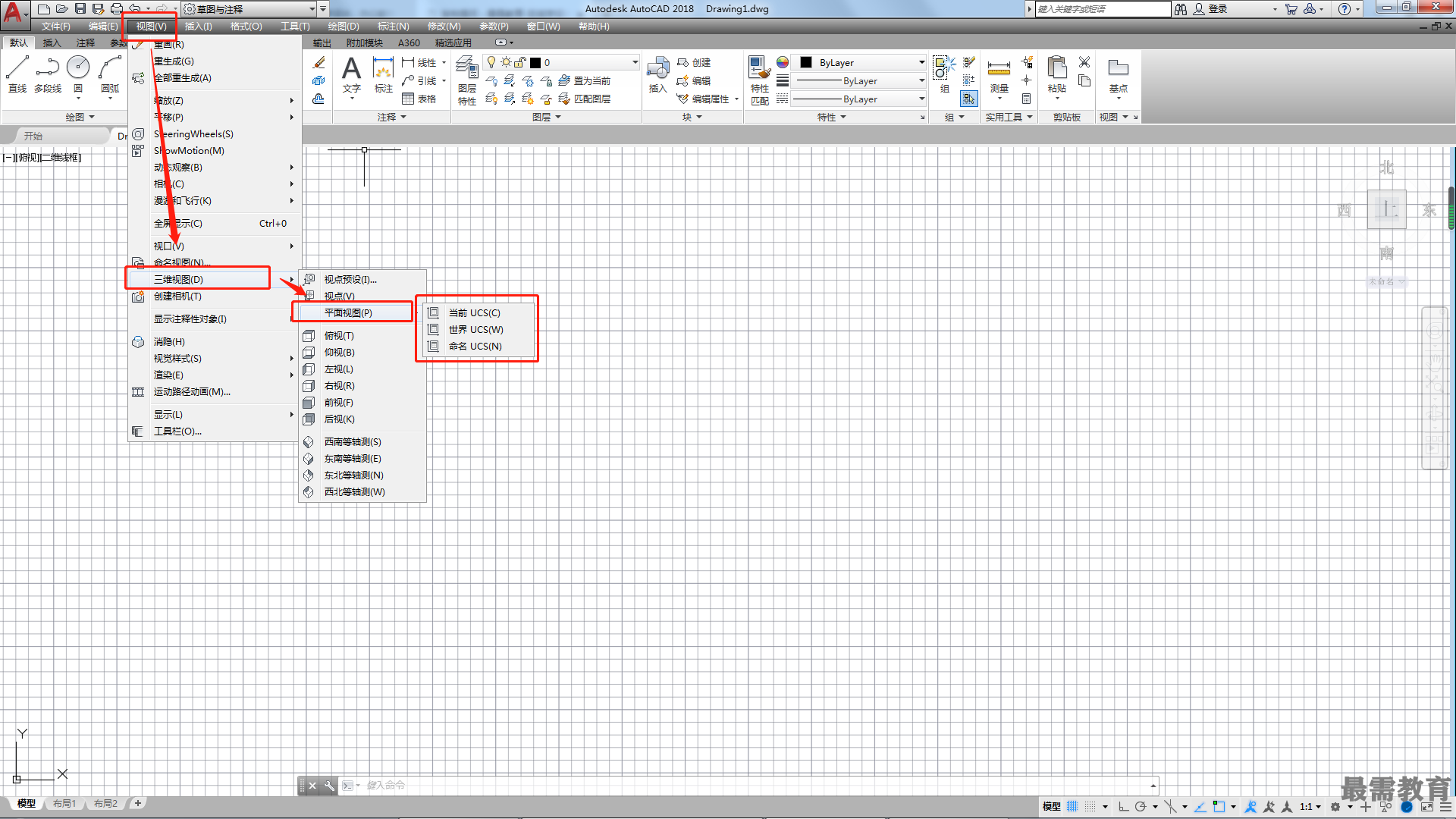

第1種：選擇"視圖>三維視圖>平面視圖>當前UCS/世界UCS/命名UCS”菜單命令。

第2種：輸入“PLAN”命令并確認。

執行PLAN命令并確認后，系統將提示“輸入選項[當前UCS(C)/UCS(U)/世界(W)]<當前UCS>:”。

命令主要選項介紹

?當前UCS (C)：按當前用戶坐標系顯示平面視圖。

?UCS (U)：按以前保存的用戶坐標系顯示平面視圖。

?世界（W):按世界坐標系顯示平面視圖。
