AutoCAD 2018——三維動態觀察器

動態觀察命令用于在當前視口中激活一個交互的三維動態觀察器。當執行3DORBIT命令時，可使用定點設備操作模型的視圖，既可以查看整個圖形，又可以從不同視點查看圖形中的任一個對象。調用動態觀察命令的方法有如下3種。

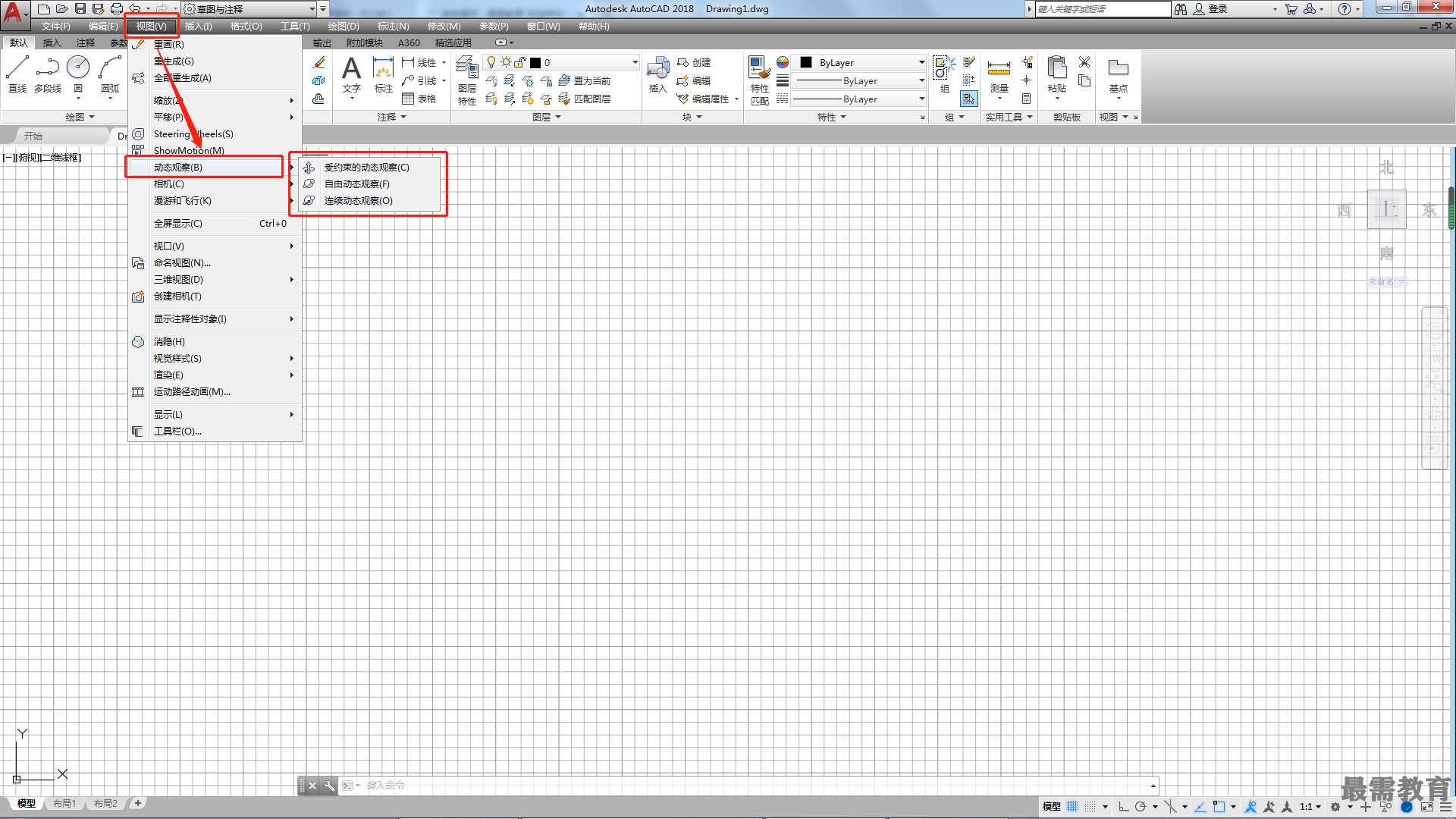

第1種：選擇"視圖>動態觀察”菜單命令，選擇相應的子命令，如圖所示。

第2種：輸入“3D0RBIT”命令并確認。

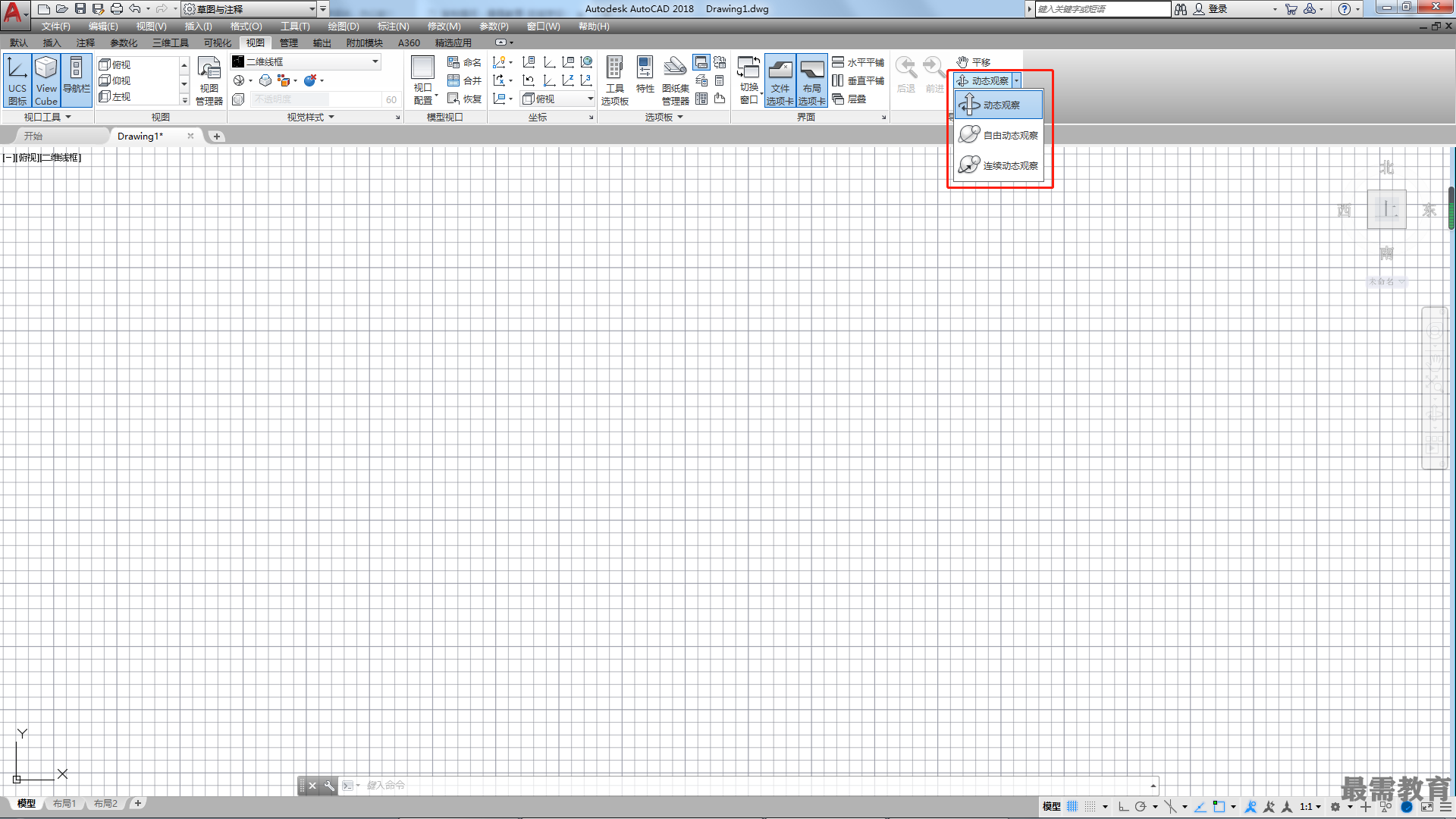

第3種：選擇“視圖”標簽，單擊“導航"面板中的"動態觀察”按鈕右側的下拉按鈕，然后選擇其中的觀察方式選項，如圖所示。

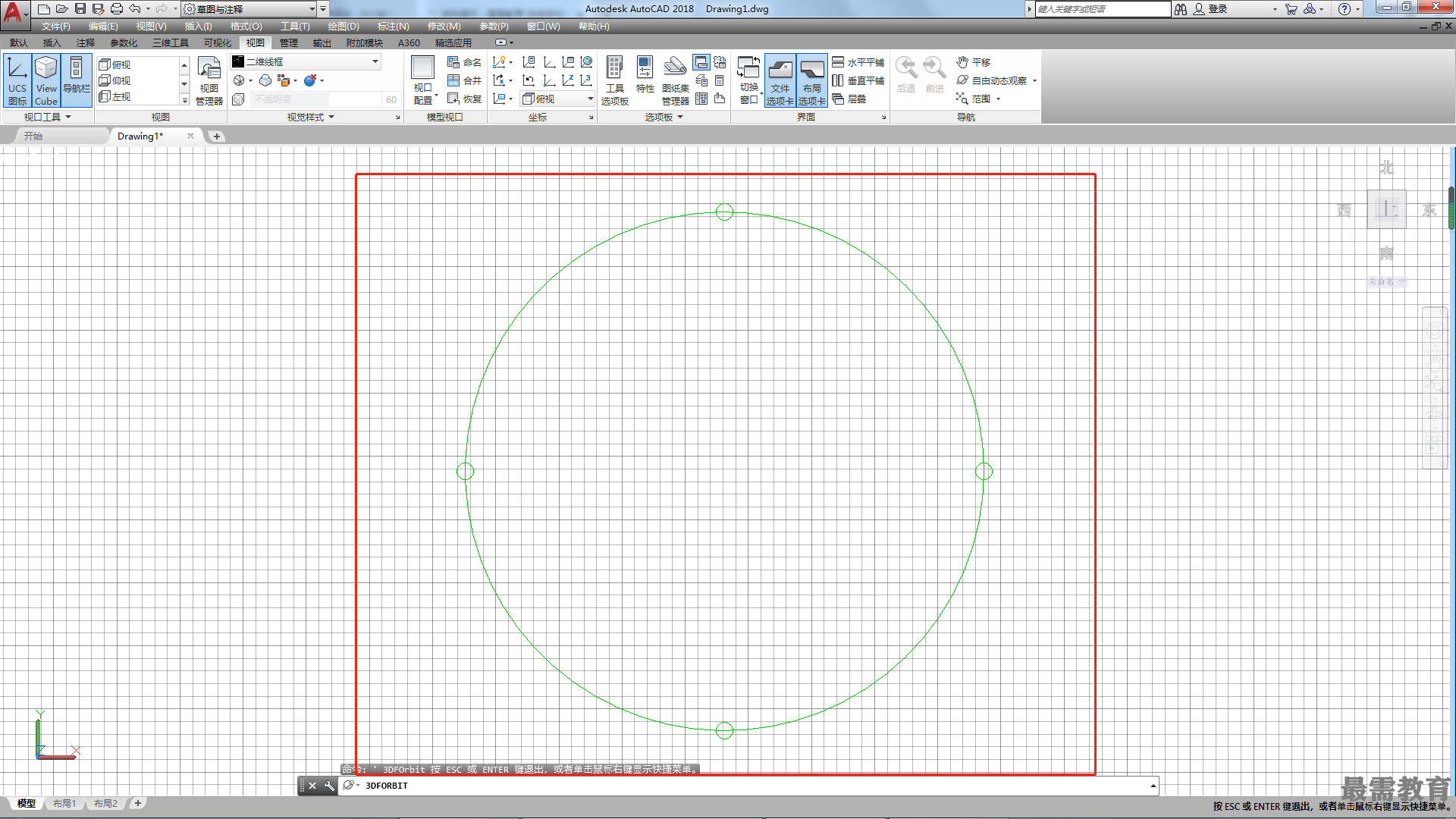

三維動態觀察器用一個圓被幾個小圓劃分成4個象限表示。當運行動態觀察命令時，目標點固定不動，相機繞目標點移動，在默認狀態下，大圓的中心是目標點，如圖所示。

可以按住鼠標左鍵拖曳光標來旋轉視圖。當將光標移進大圓的內部時，光標圖標顯示為兩條線環繞著的小球體。按住鼠標左鍵拖曳光標可以輕松地操作視圖，可在水平、豎直和對角線方向上拖曳。當將光標移出大圓時，光標圖標顯示為圍繞小球體的環形箭頭。在大圓外按住鼠標左鍵并繞著大圓拖曳光標，視圖將圍繞著一條穿過大圓中心且與屏幕正交的軸轉動。當將光標置于大圓左側或右側的小圓中時，光標圖標顯示為圍繞小球體的水平橢圓。按住鼠標左鍵拖曳光標將使視圖圍繞著通過大圓中心的豎直軸旋轉，豎直軸用光標處的豎直線段表示。當將光標置于大圓頂部或底部的小圓中時，光標圖標顯示為圍繞小球體的豎直橢圓。按住鼠標左鍵拖曳光標將使視圖繞著通過大圓中心的水平軸旋轉，水平軸用光標處的水平線段表示。
