AutoCAD 2018——選擇視覺樣式

提問人:卓娟發布時間:2021-01-13

在AutoCAD中,圖形的顯示效果由觀察角度和視覺樣式?jīng)Q定。要顯示從點光源、平行光源、聚光燈或太陽發出的光線,應該將視覺樣式設置為真實、概念或帶有著色對象的自定義視覺樣式。使用相應的視覺樣式,可以對三維實體進行染色并為其賦予明暗光線。

選擇"視圖>視覺樣式”菜單命令,其中包括“二維線框” “線框”"消隱” “真實"和 "概念"等多種視覺樣式,如圖所示。


視覺主要樣式介紹

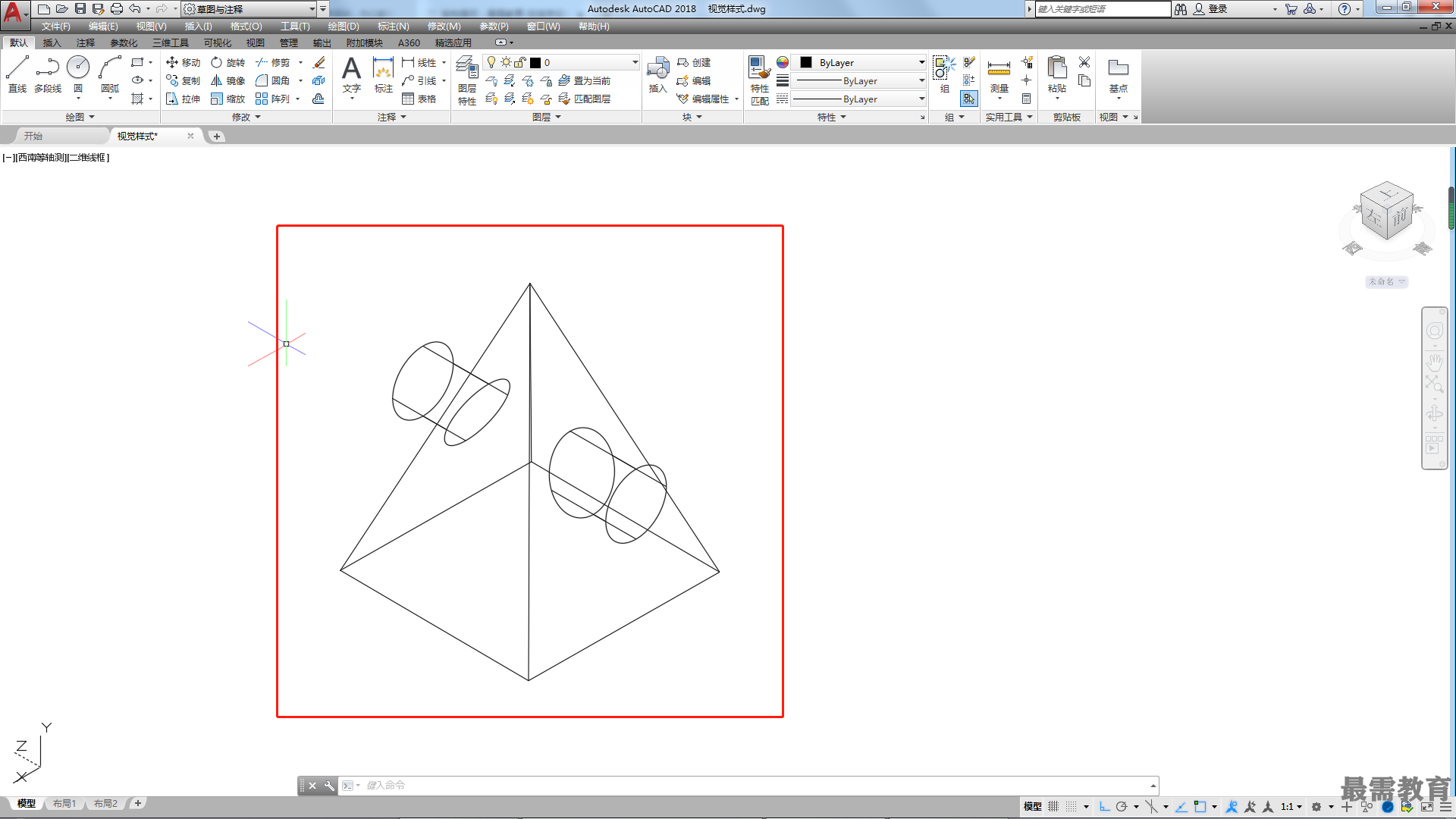

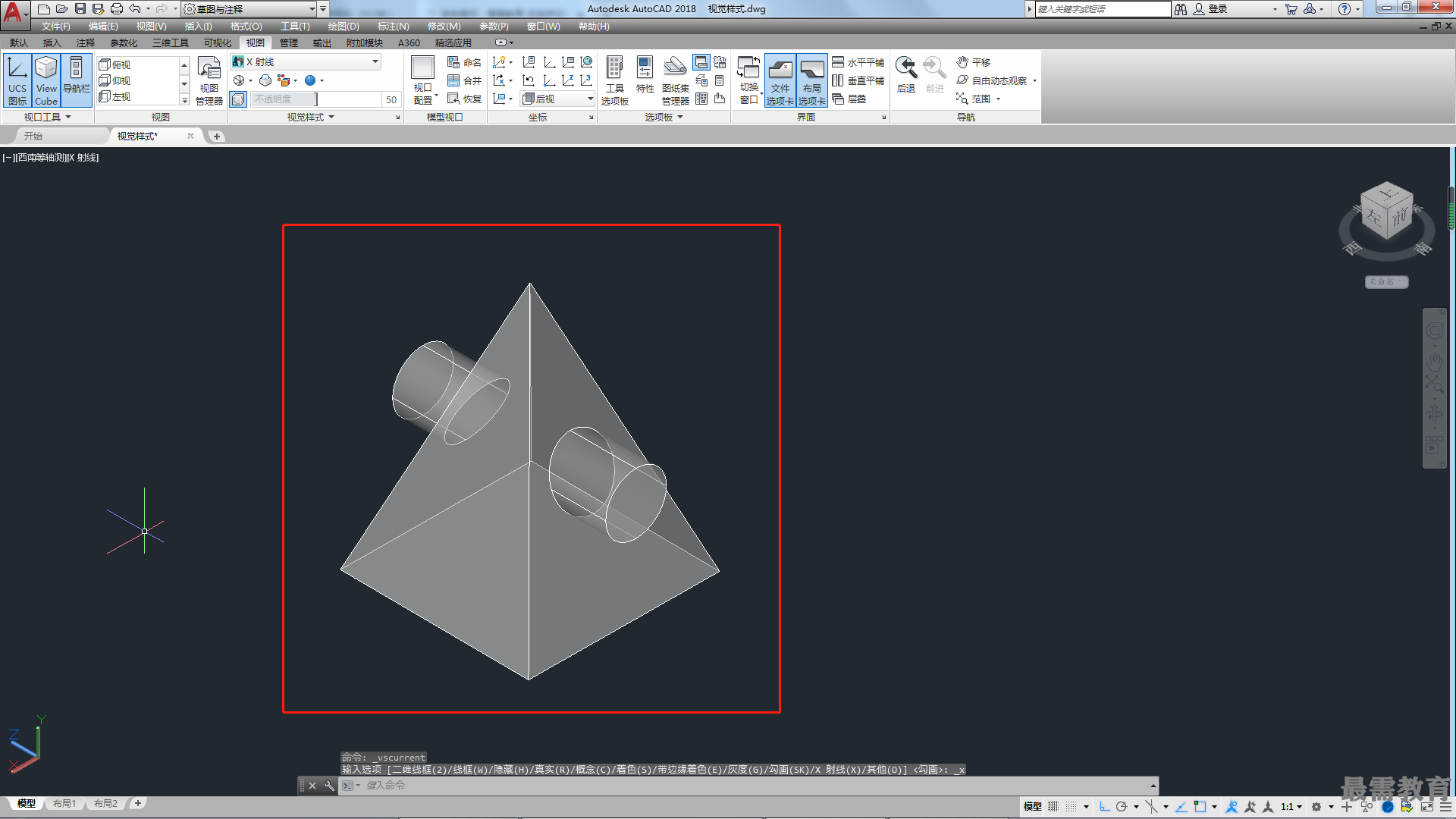

?二維線框:顯示用直線和曲線表示邊界的對象,光柵和OLE對象、線型和線寬都是可見的,如圖所示。

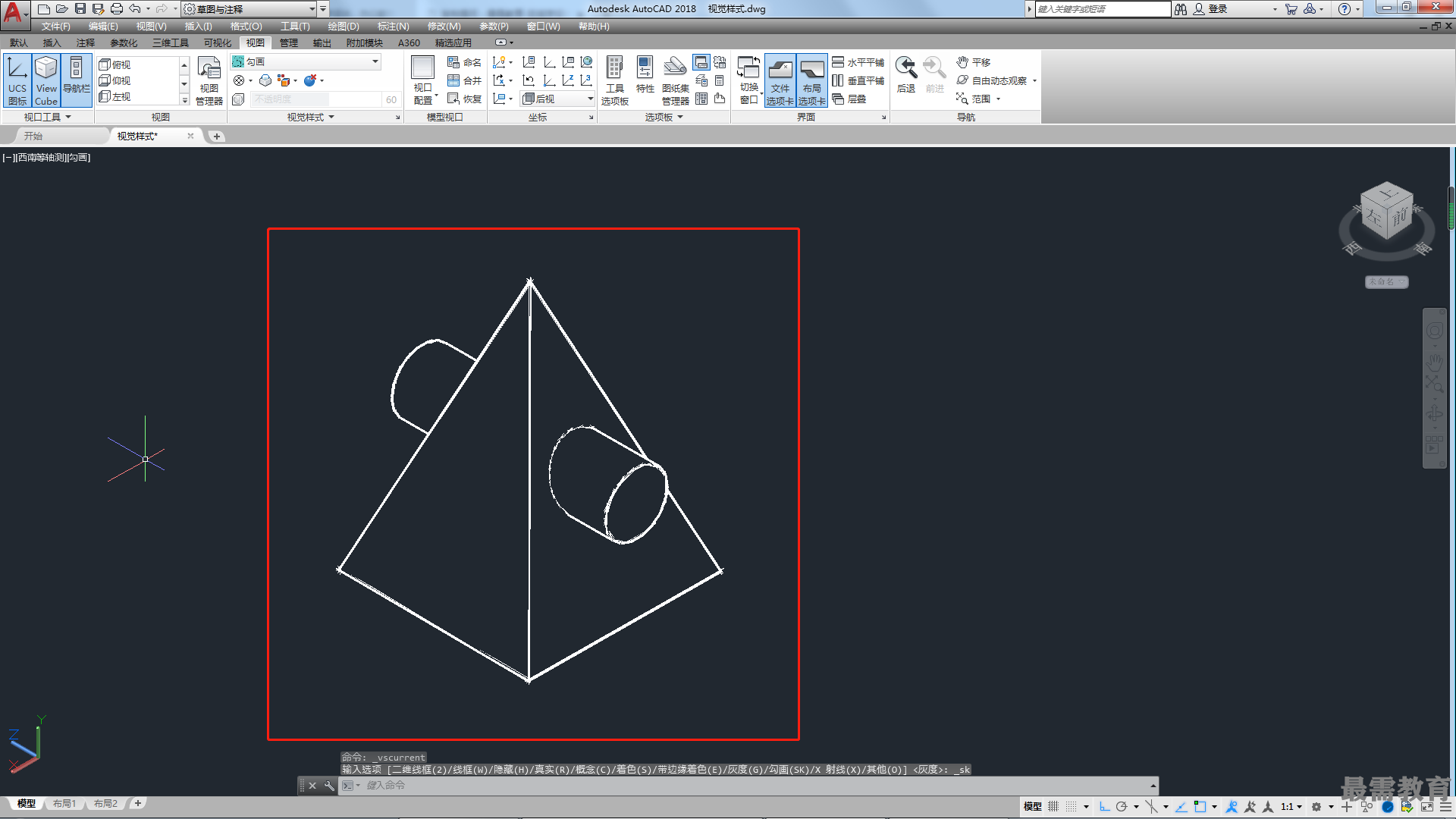

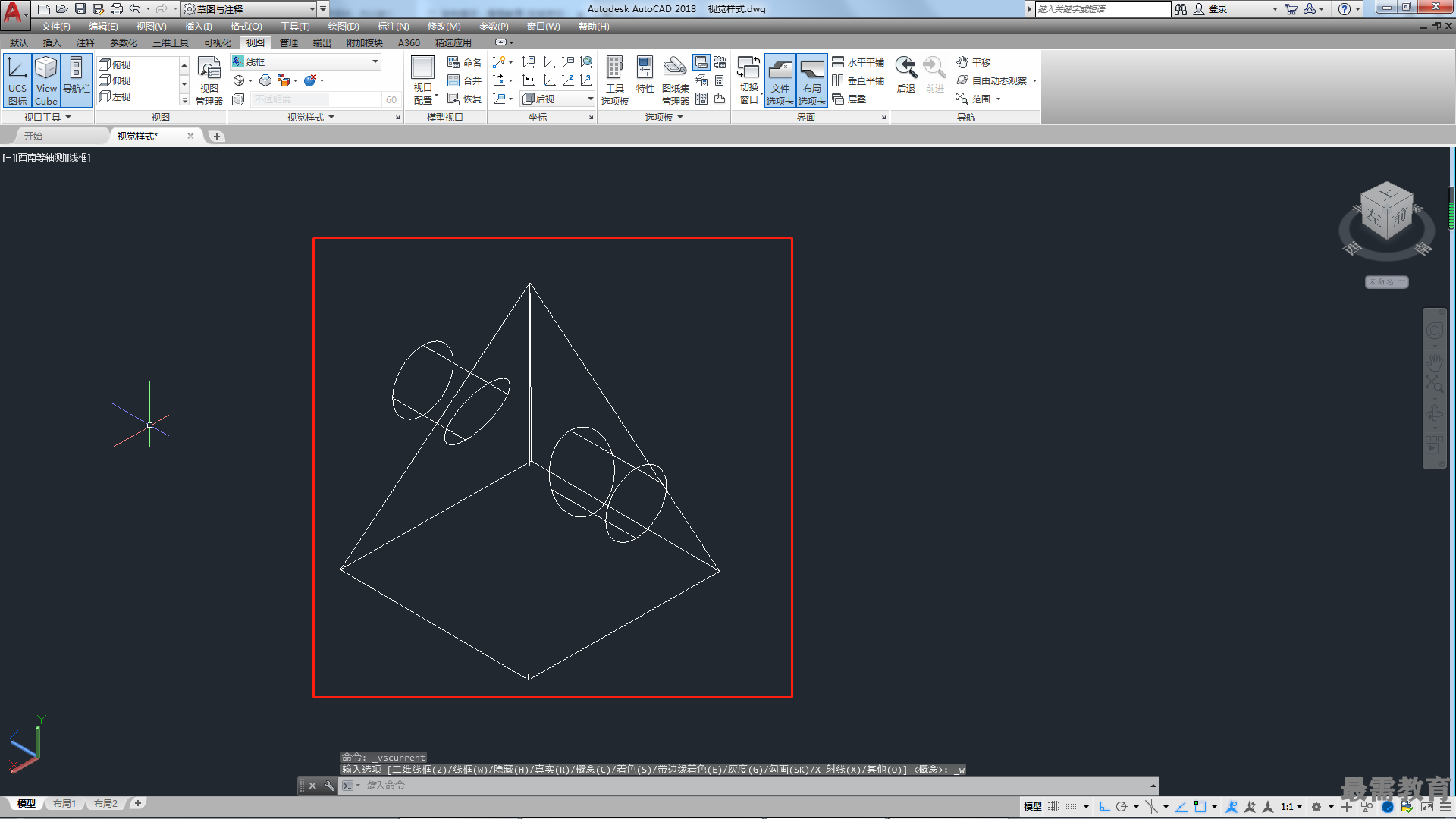

?線框:顯示用直線和曲線表示邊界的對象的三維線框。線框效果與二維線框相似,只是在線框效果中將顯示一個已著色的三維坐標,如果二維背景和三維背景顏色不同,線框與二維線框的背景顏色也不同,如圖所示。

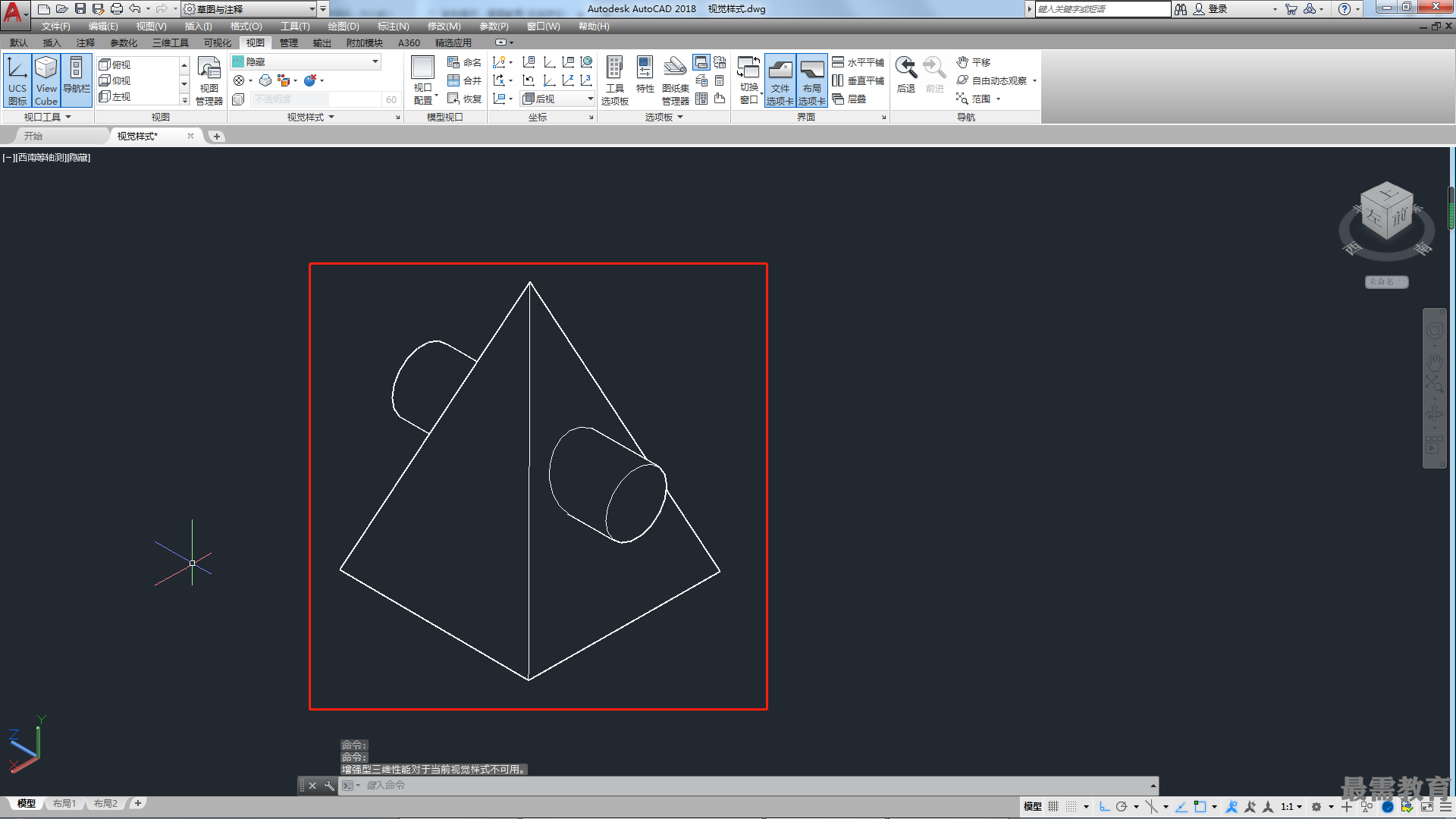

?消隱:顯示用三維線框表示的對象并隱藏表示后向面的直線和曲線,如圖所示。

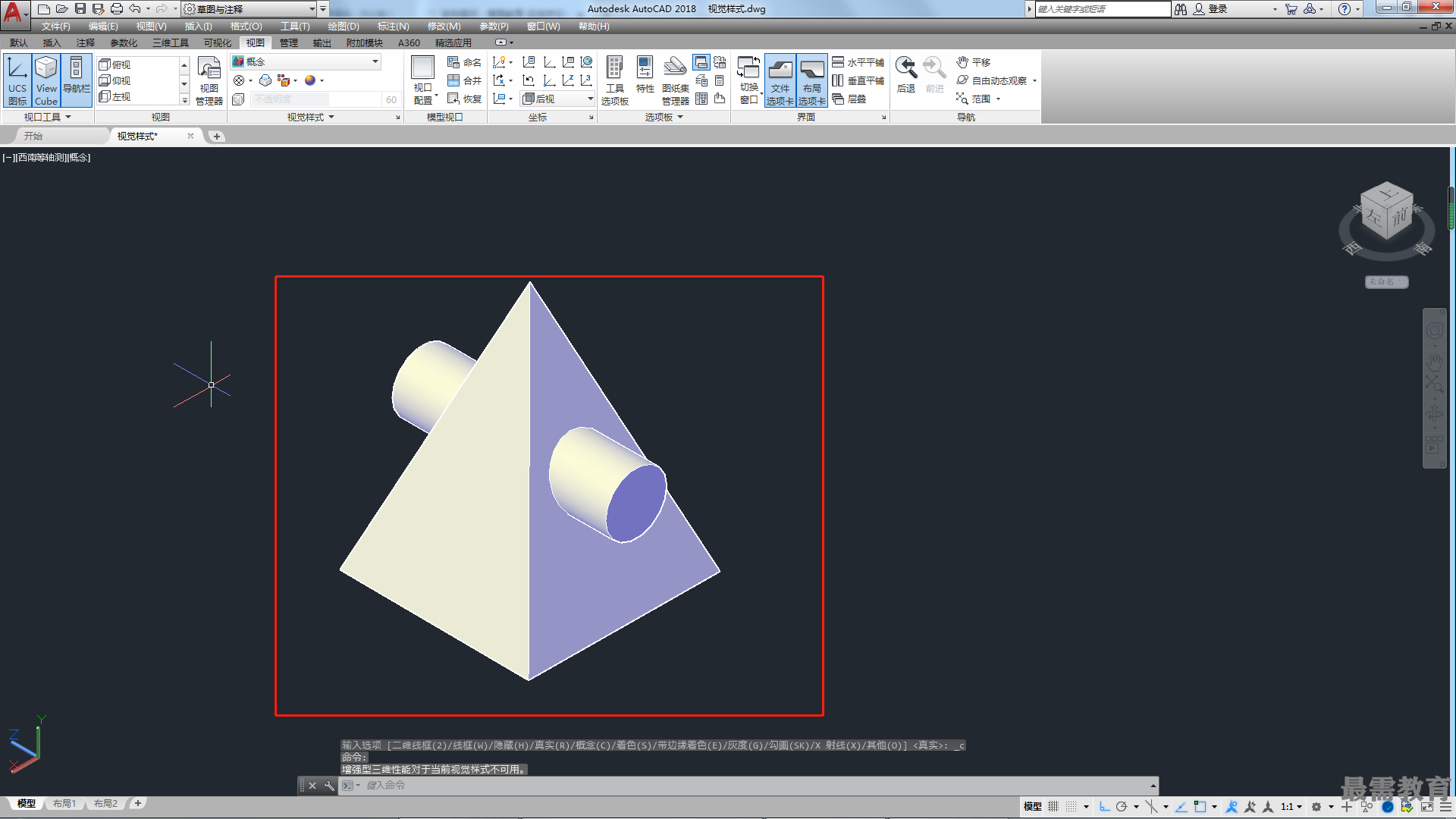

?真實:為對象著色,并使對象的邊平滑化,顯示對象的材質,如圖所示。

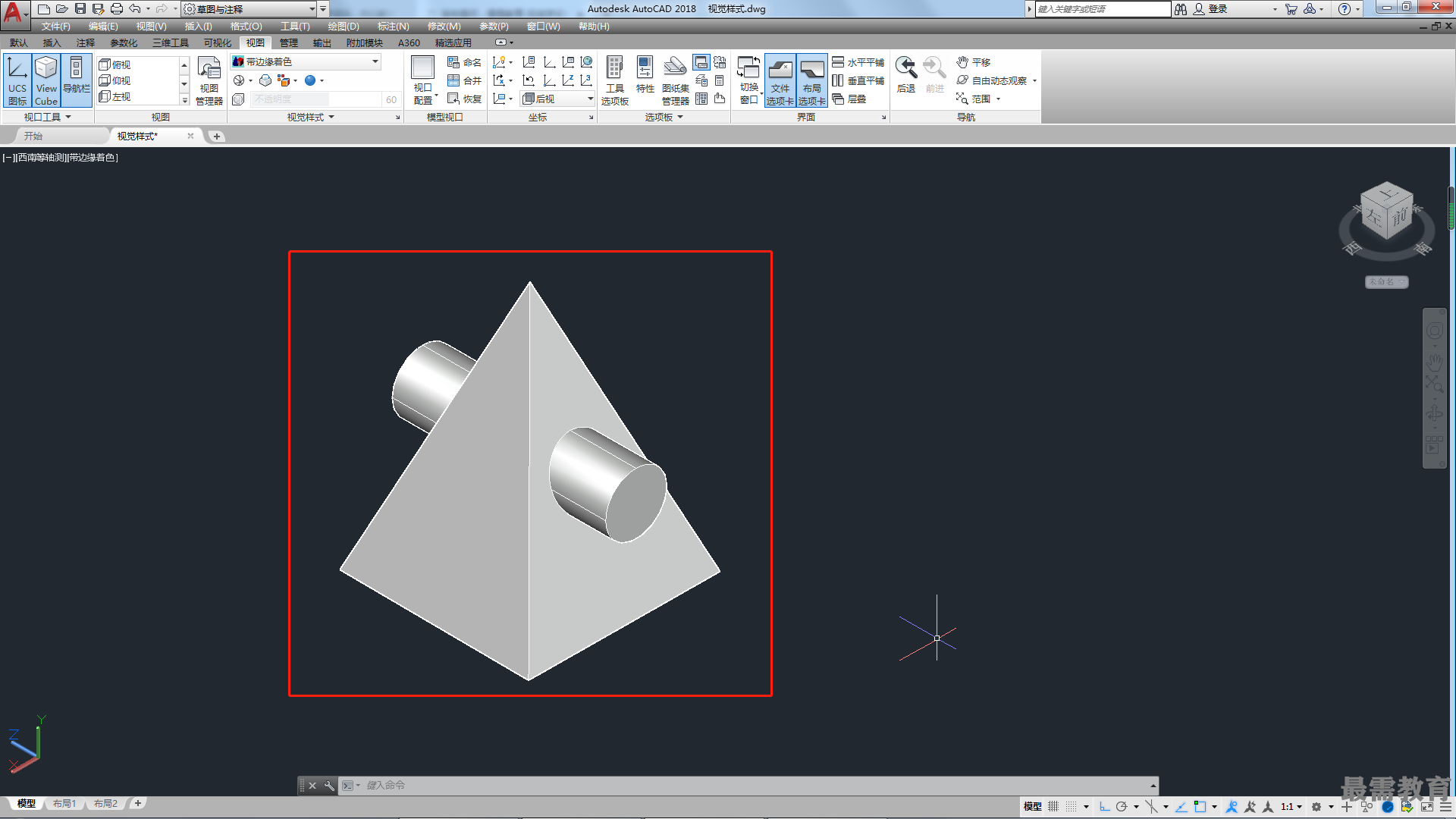

?概念:為對象著色,并使對象的邊平滑化。著色時使用冷色和暖色之間的過渡色,效果缺乏真實感,但是可以更方便地查看模型的細節,如圖所示。

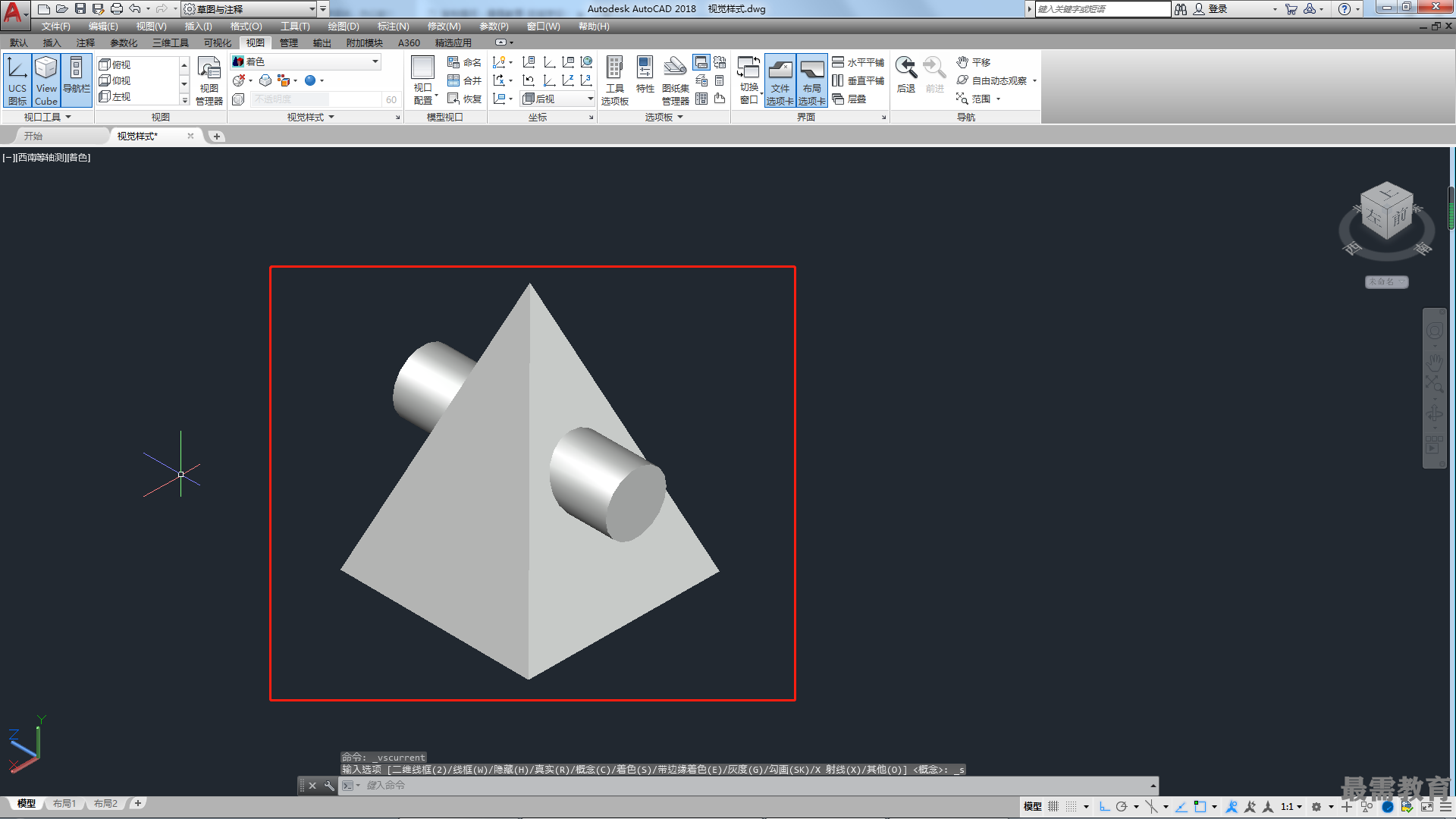

?著色:使用平滑著色顯示對象,如圖所示。

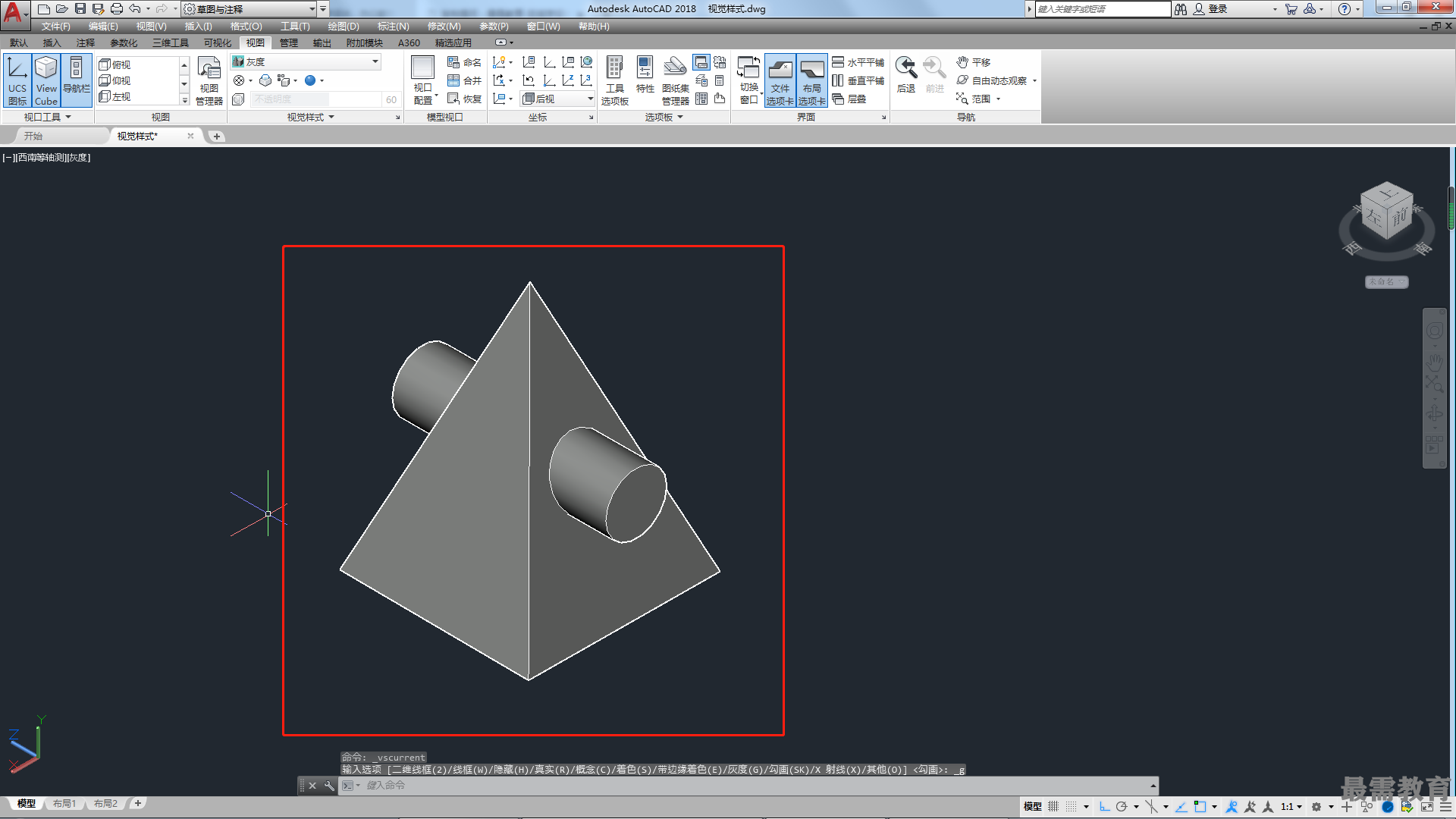

?帶邊緣著色:使用平滑著色和可見邊顯示對象,如圖所示。


?灰度:使用平滑著色和單色灰度顯示對象,如圖所示。


?勾畫:使用線延伸和抖動邊修改器顯示手繪效果的對象,如圖所示。


?X射線:以局部透明顯示對象,如圖所示。
