AutoCAD 2018——?jiǎng)?chuàng)建直紋網格

“直紋網格”命令用于在兩個對象之間創建曲面網格，組成直紋曲面邊的兩個對象可以是線段、點、圓弧、圓、平面多段線、三維多段線或樣條曲線，如圖所示。如果其中的一個對象是閉合的，如圓，那么另一個對象也必須是閉合的。如果其中的一個對象不是閉合的，直紋曲面總是從曲線上離選取點最近的端點開始繪制。

使用RULESURF命令可以創建一個M行、N列的網格，M值是一個定值，等于2; N值會根據所需的面的數量改變。執行“直紋網格”命令的方法有如下兩種。

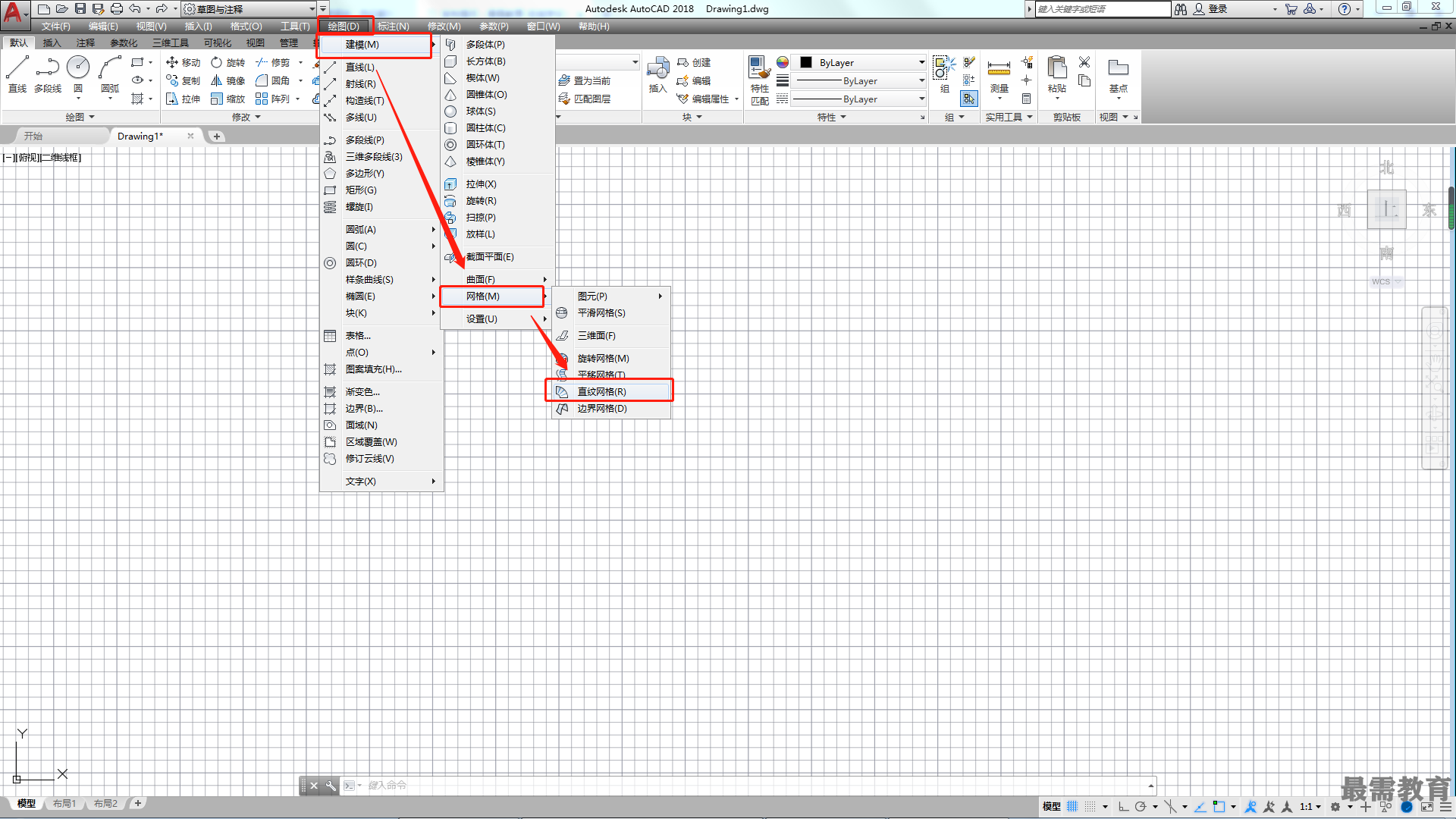

第1種：執行“繪圖>建模>網格>直紋網格”菜單命令。

第2種：輸入"RULESURF”命令并確認。
