AutoCAD 2018——繪制拉伸實體

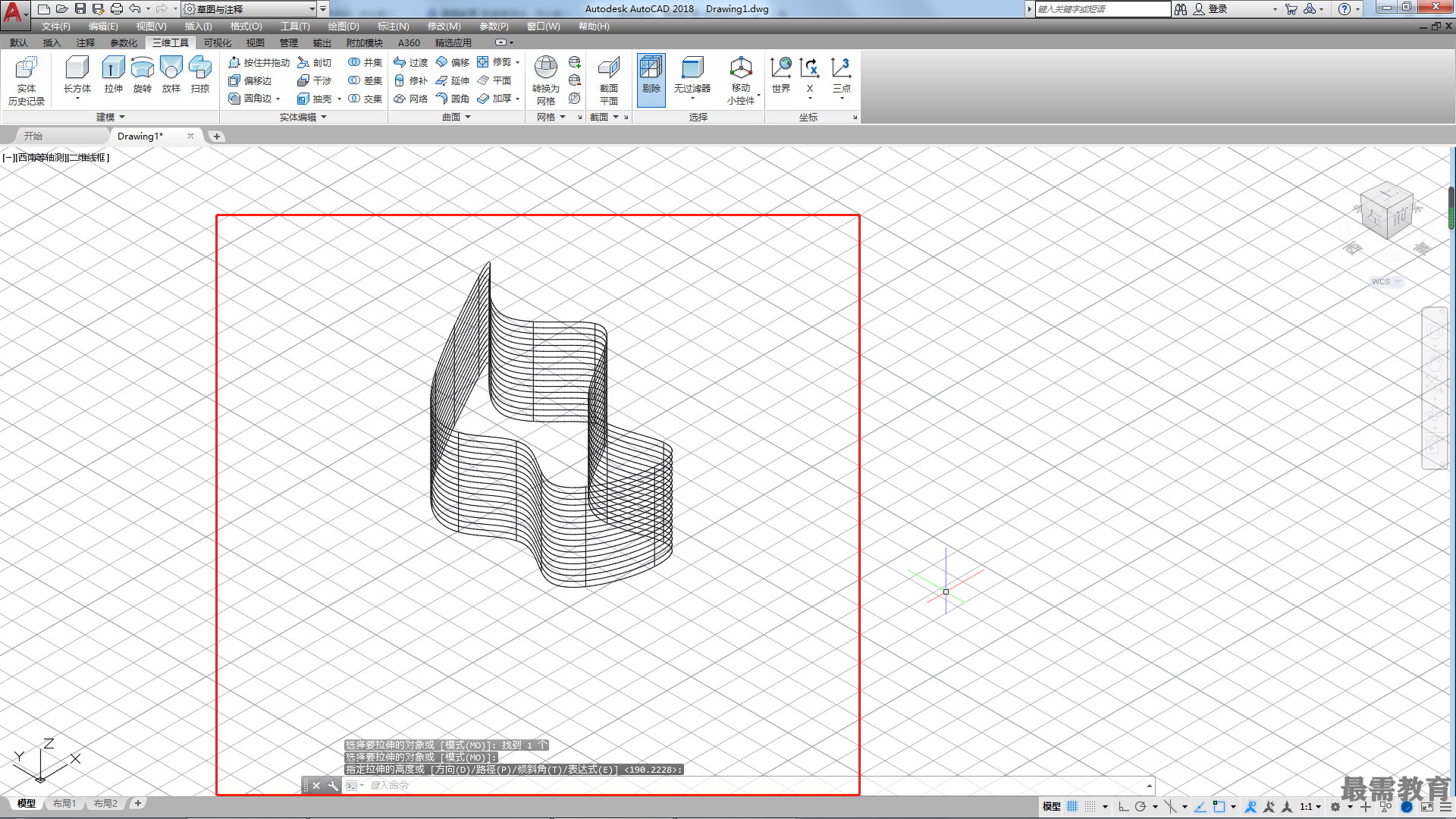

使用“拉伸”命令可以沿指定路徑拉伸對象或按指定高度值和傾斜角度拉伸對象，從而將二維圖形拉伸為三維實體，如圖所示。

執行“拉伸”命令有如下3種方法。

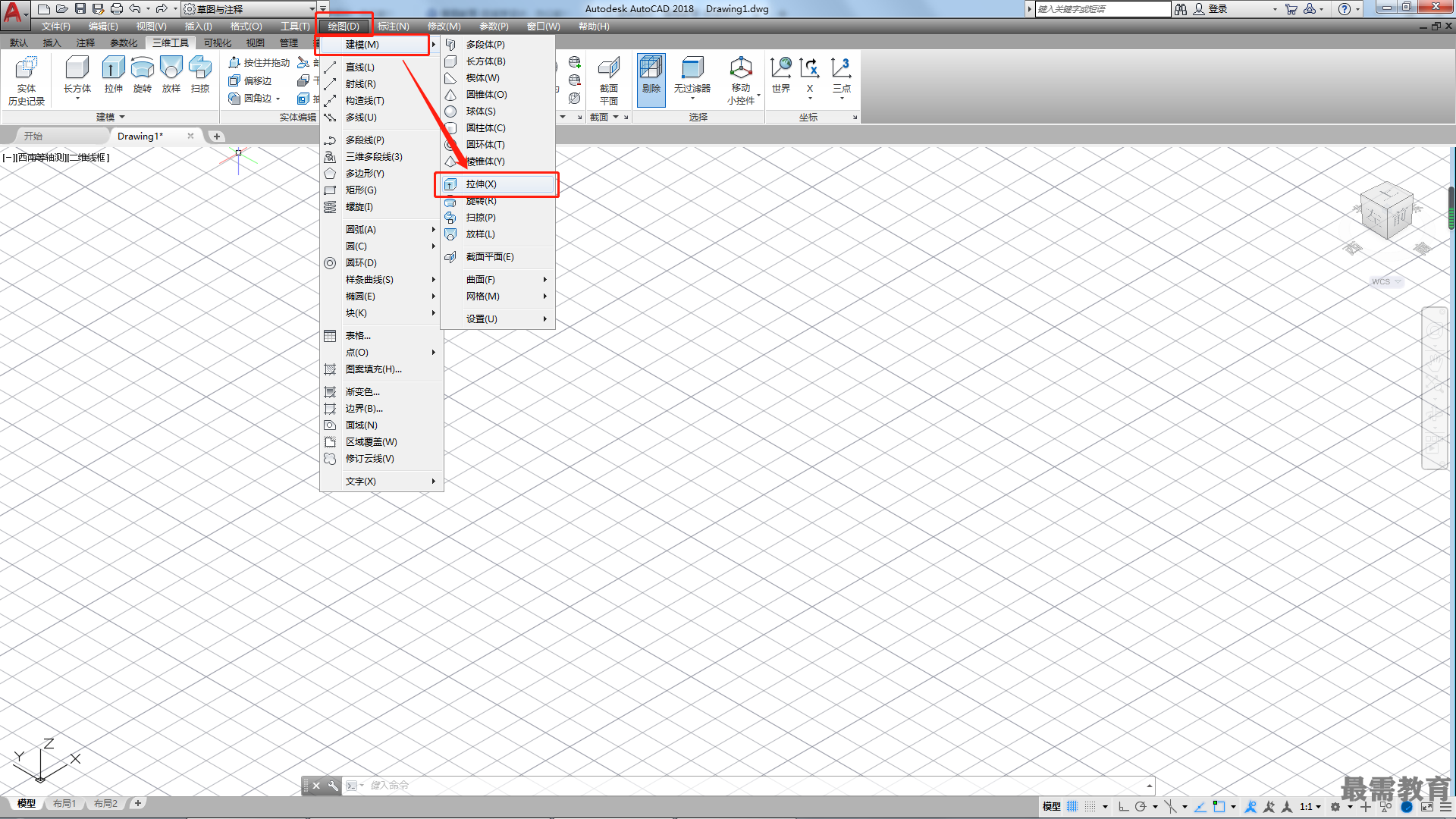

第1種：選擇"繪圖>建模>拉伸”菜單命令。

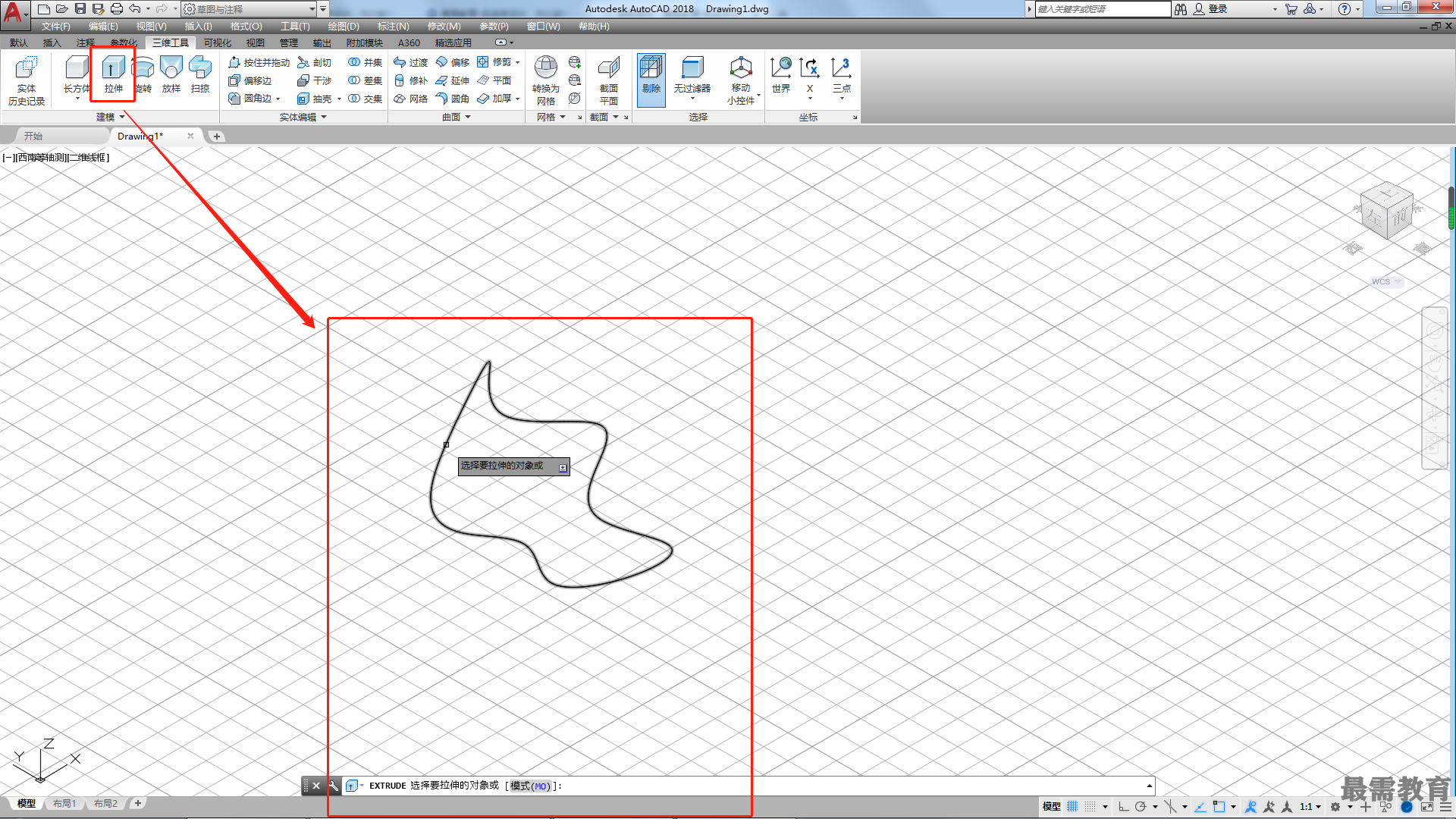

第2種：單擊“建模”面板中的"拉伸”按鈕,如圖所示。

第3種：輸入"EXTRUDE”（EXT)并確認。

在使用"拉伸”命令創建三維實體的過程中，系統將提示“指定拉伸的高度或[方向（D)/ 路徑（P)/傾斜角（T)/表達式（E)]:"。

命令主要選項介紹

?指定拉伸的高度：默認情況下，將沿對象的法線方向拉伸平面對象。如果輸入正值，將沿對象所在坐標系的z軸正方向拉伸對象；如果輸入負值，將沿z軸負方向拉伸對象。

?方向(D):通過指定的兩點指定拉伸的長度和方向。

?路徑(P):選擇基于指定曲線對象的拉伸路徑，路徑將移動到輪廓的質心處，然后沿選定路徑拉伸選定對象的輪廓以創建實體或曲面。
