AutoCAD 2018——繪制旋轉實體

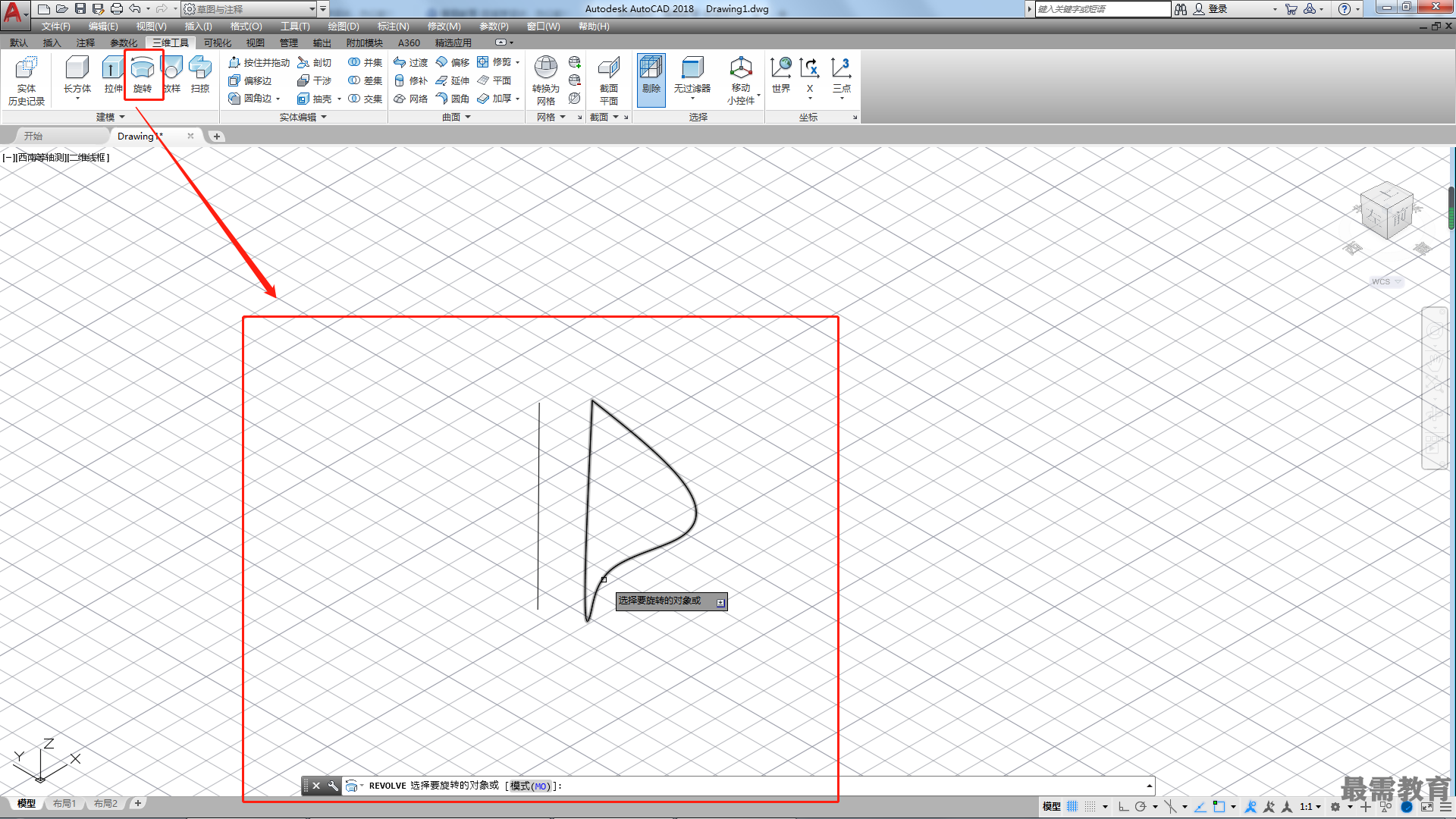

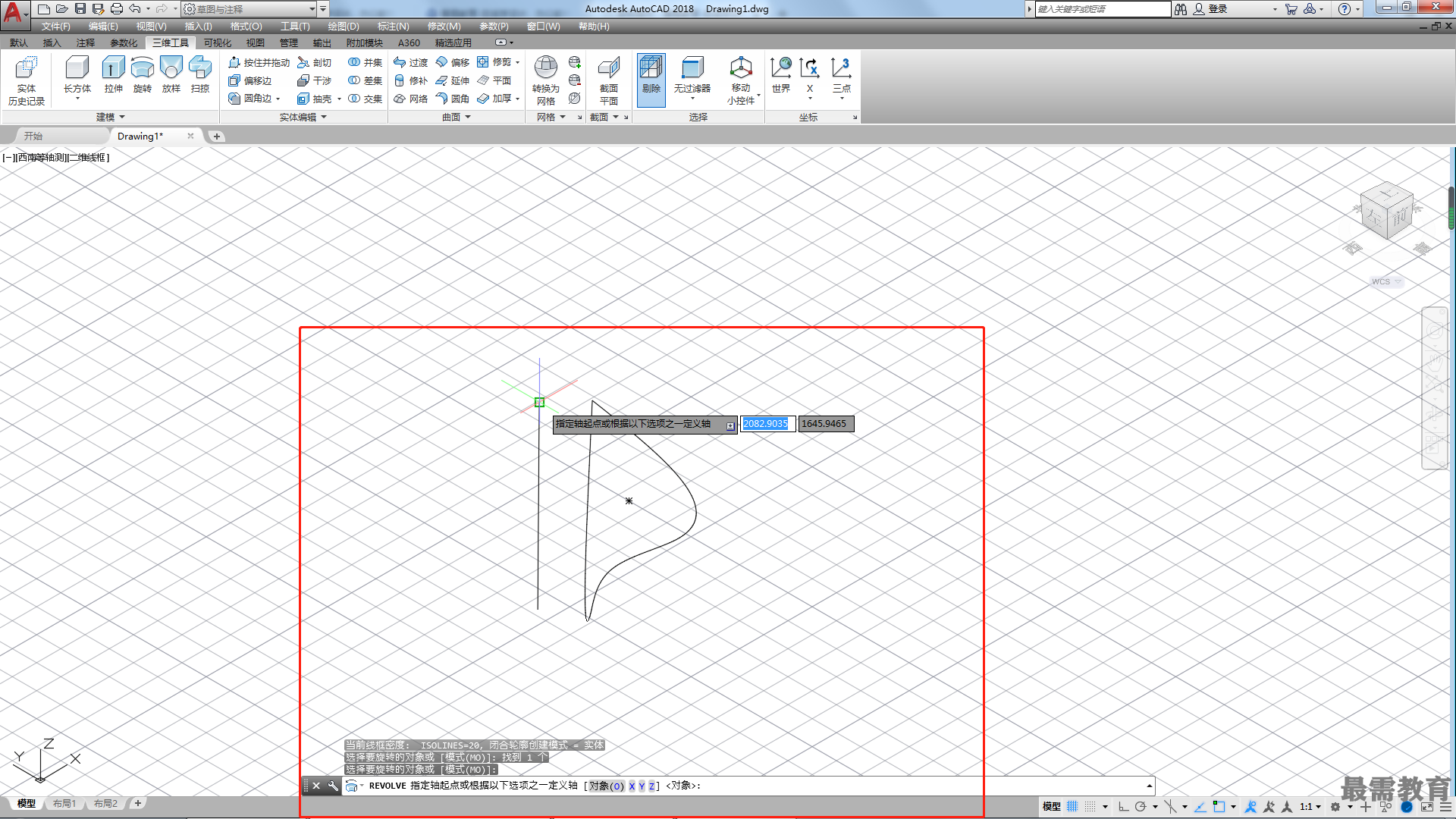

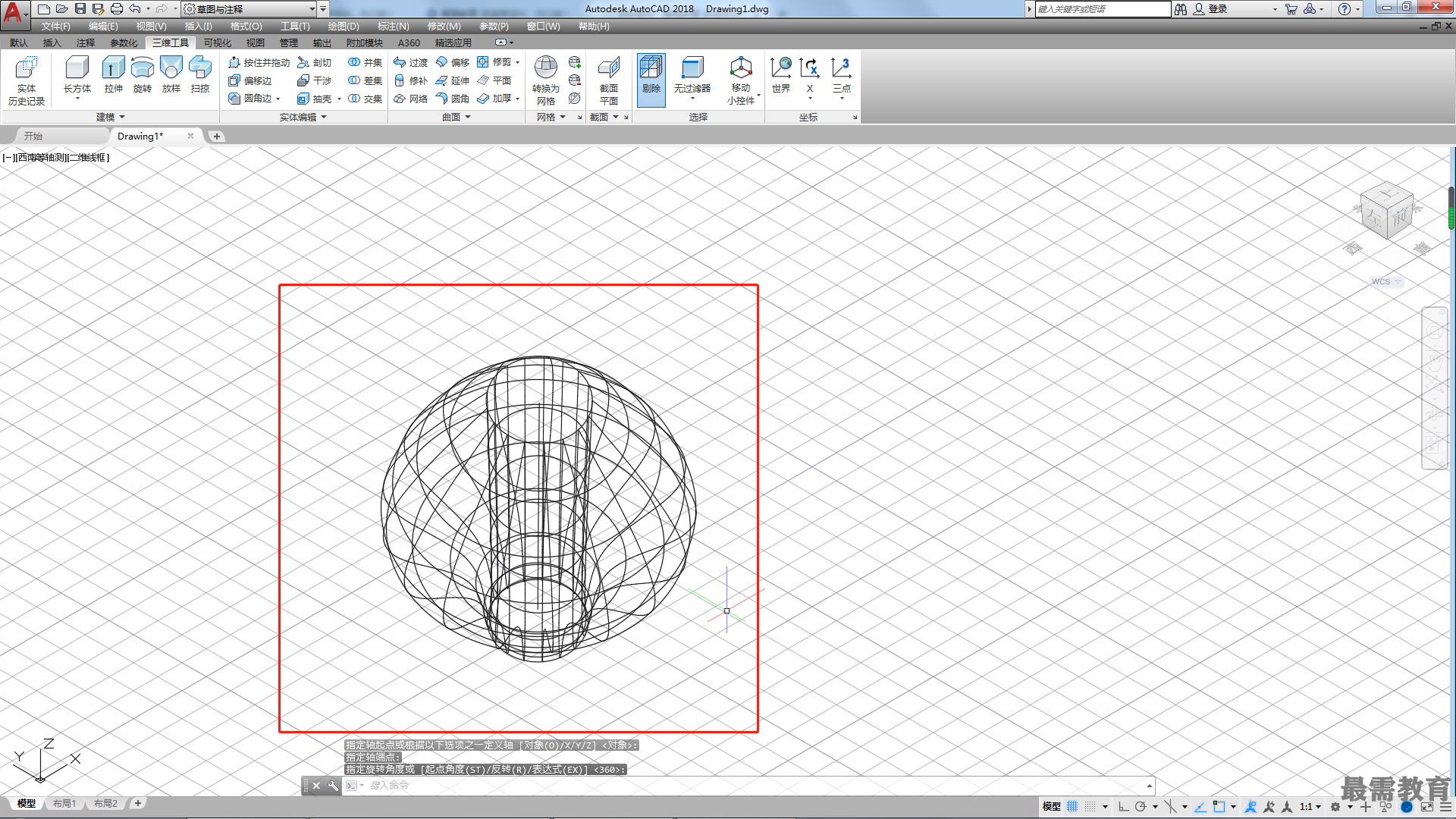

使用“旋轉”命令可以通過繞軸旋轉開放或閉合的平面曲線來創建新的實體或曲面，并且可以同時旋轉多個對象。執行"旋轉”命令，選擇需要旋轉的圖形，通過指定軸起點和軸終點，確定旋轉圖形旋轉軸，然后指定旋轉角度，即可旋轉選擇的圖形，如圖所示。

執行“旋轉”命令有如下3種方法。

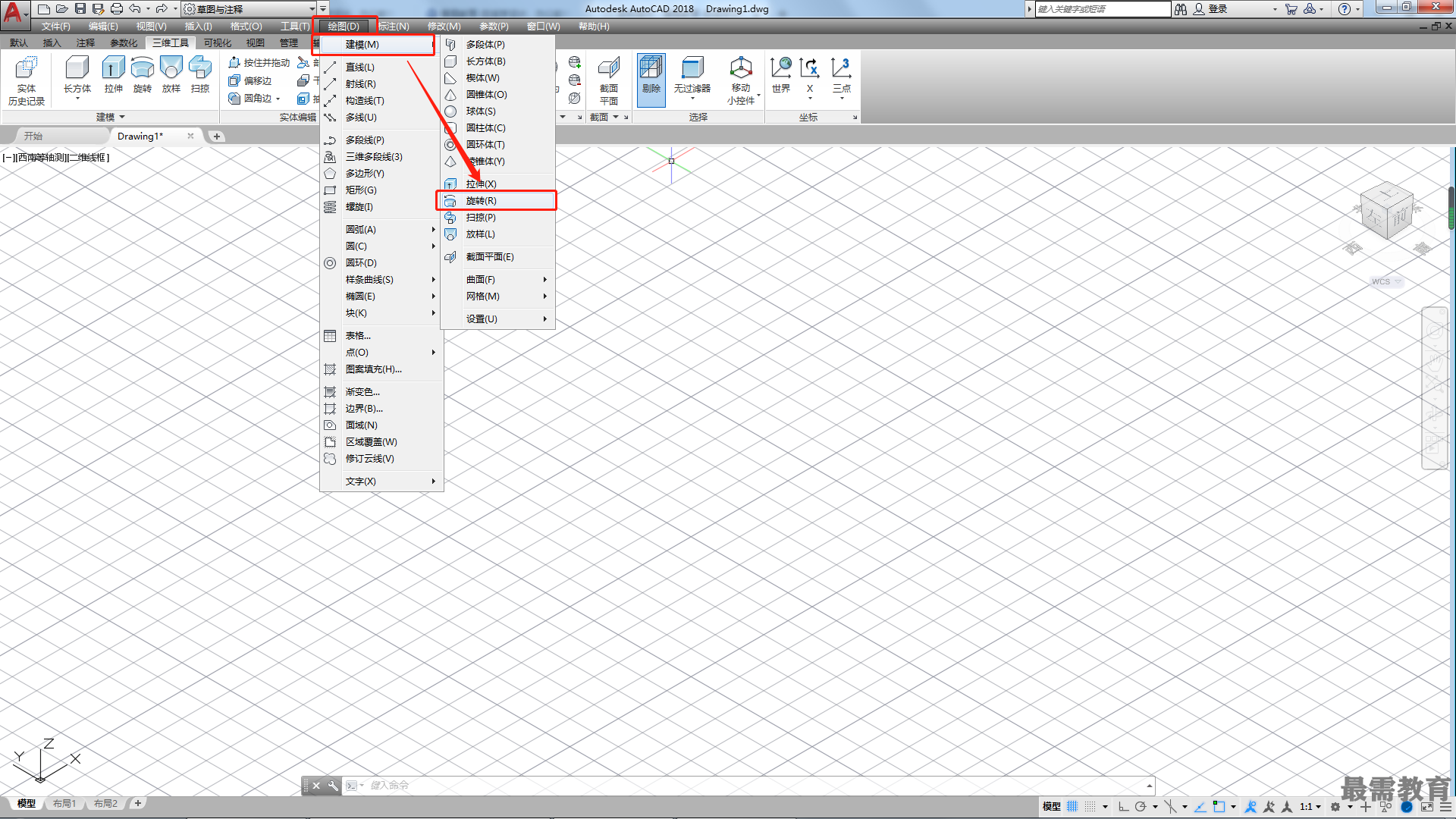

第1種：選擇“繪圖>建模>旋轉”菜單命令。

第2種：單擊“建?！泵姘逯械摹靶D(zhuǎn)”按鈕。

第3種：輸入“REVOLVE ”（REV)并確認。
