AutoCAD 2018——繪制放樣實體

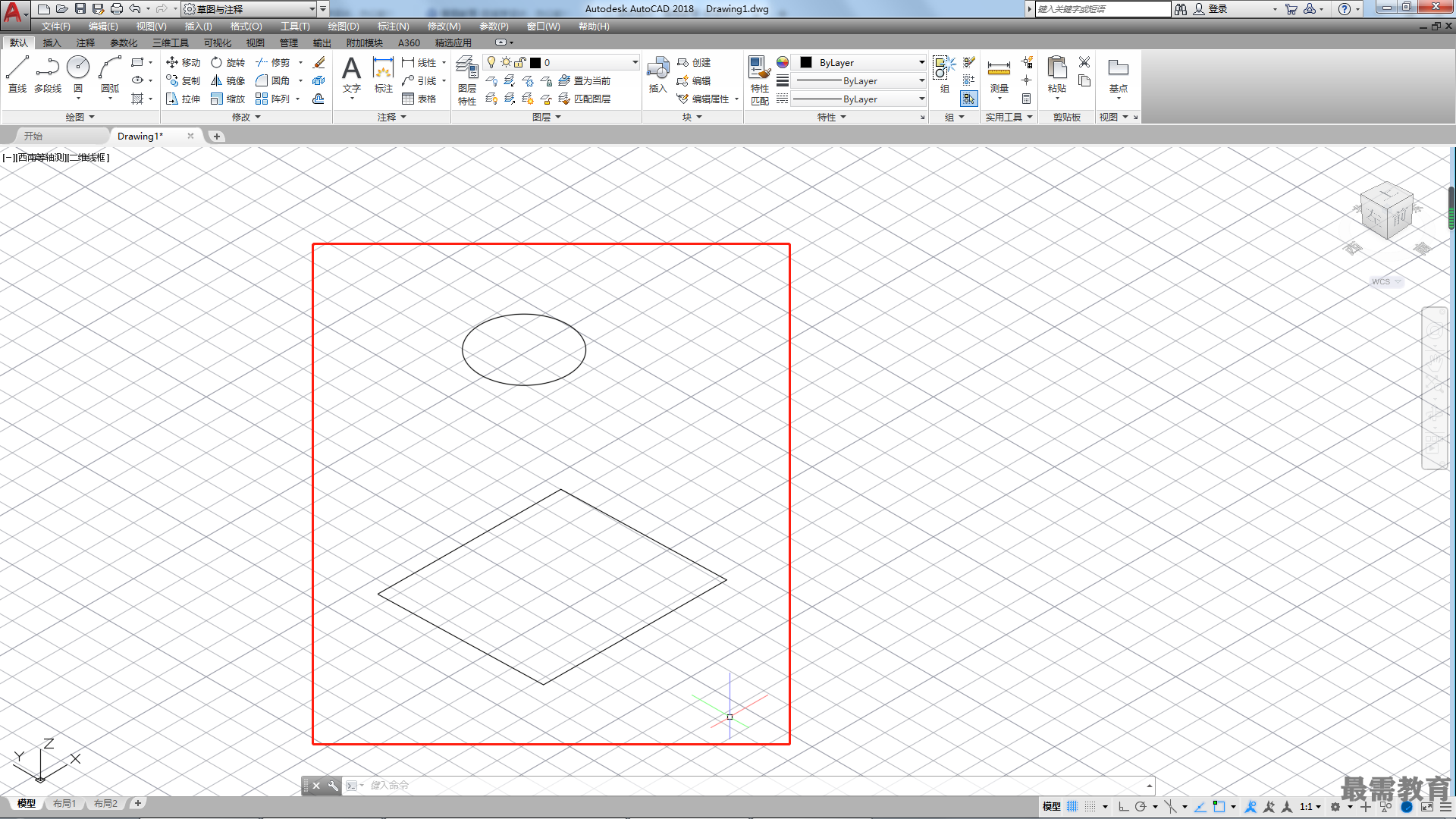

“放樣”命令是對包含兩條或兩條以上橫截面曲線的一組曲線進行放樣，從而創建三維實體或曲面。其中，橫截面決定了放樣生成的實體或曲面的形狀，可以是開放的線，也可以是閉合的圖形，如圓、橢圓、多邊形和矩形等。使用"放樣”命令對圖形進行放樣時，需要依次選擇放樣橫截面和放樣的路徑，如圖所示。

執行“放樣”命令有如下3種方法。

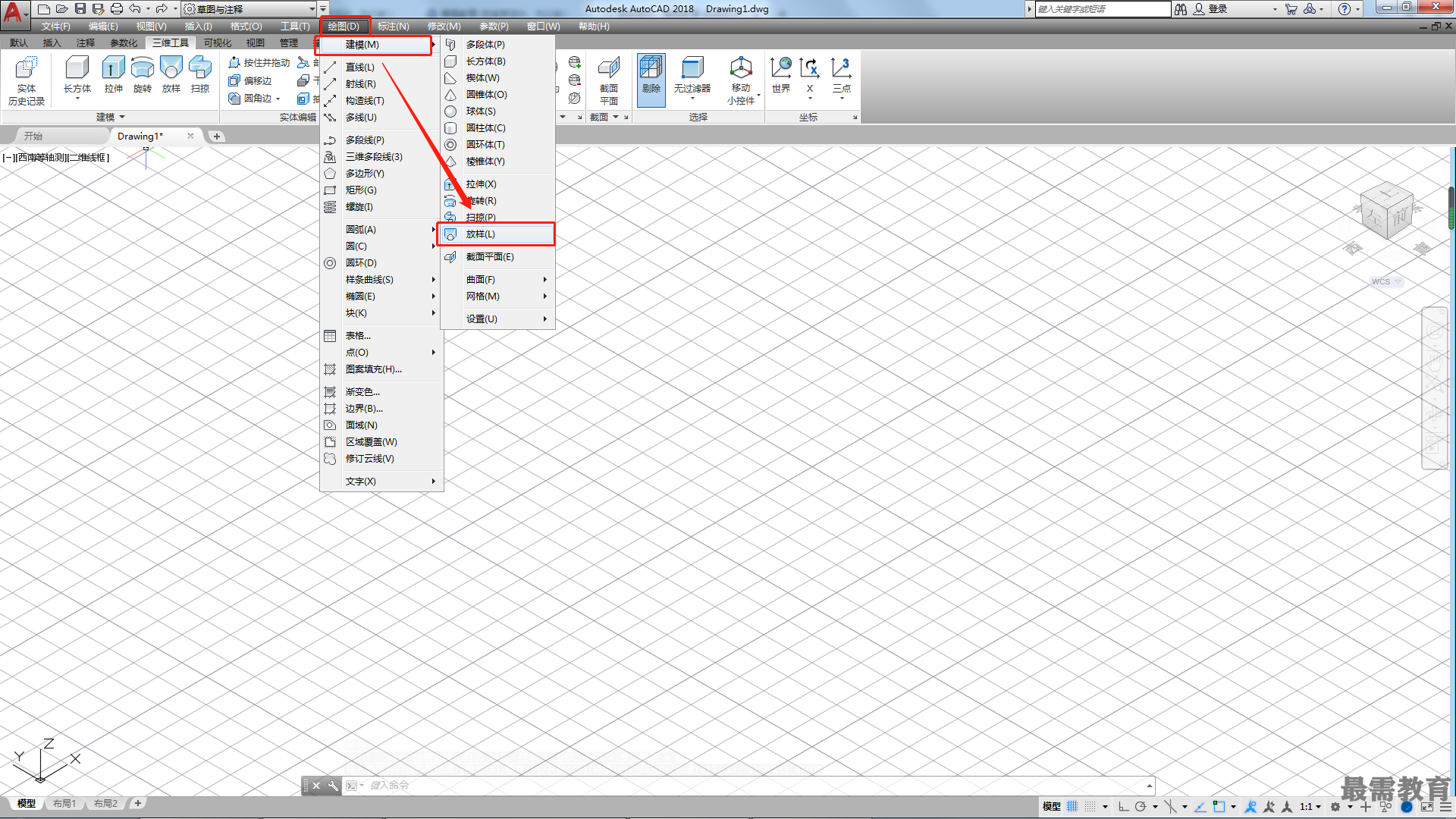

第1種：選擇“繪圖>建模>放樣”菜單命令。

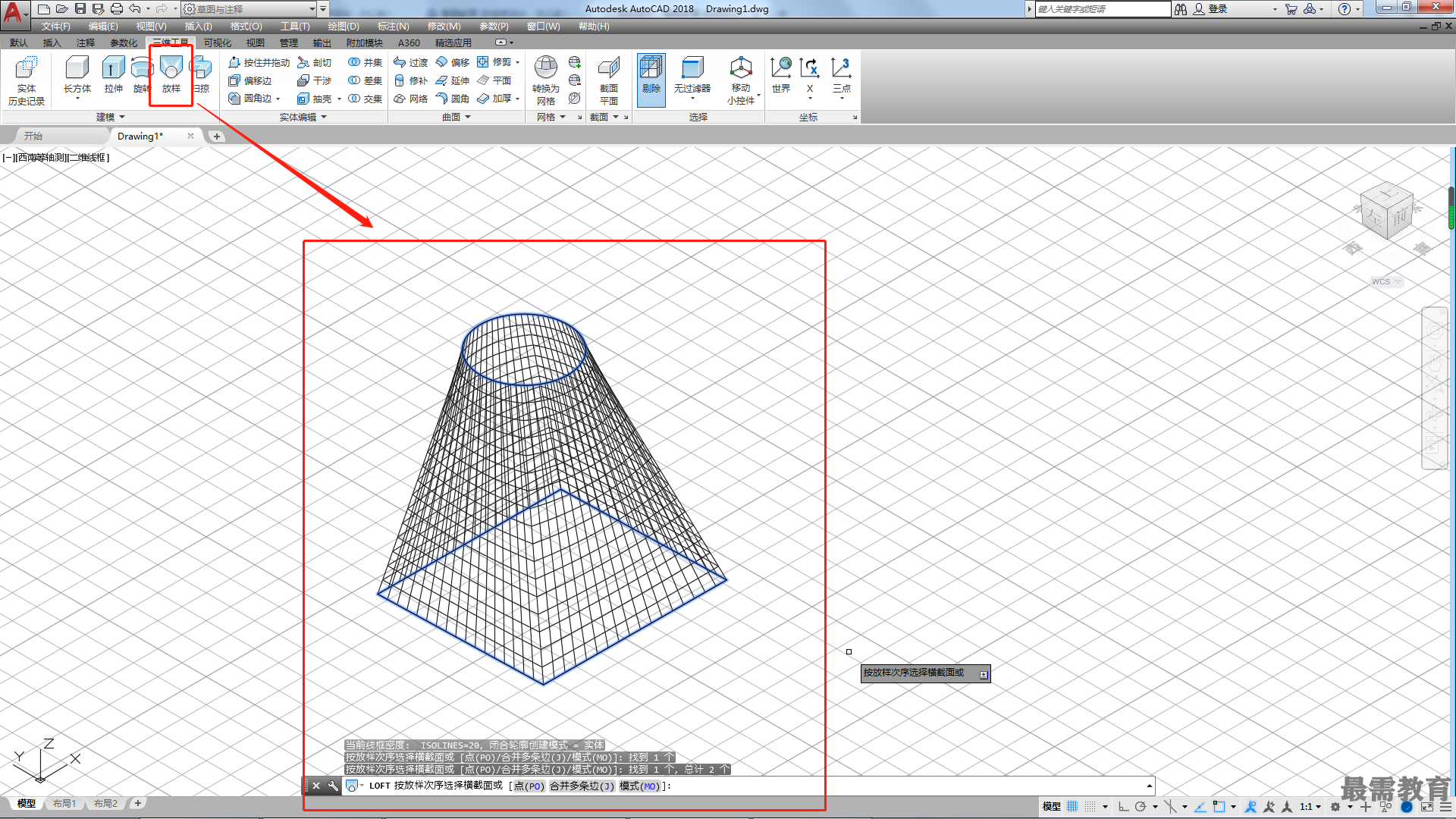

第2種：單擊"建?！泵姘逯械?quot;放樣”按鈕。

第3種：輸入“LOFT”命令并確認。
