AutoCAD 2017——顯示設置

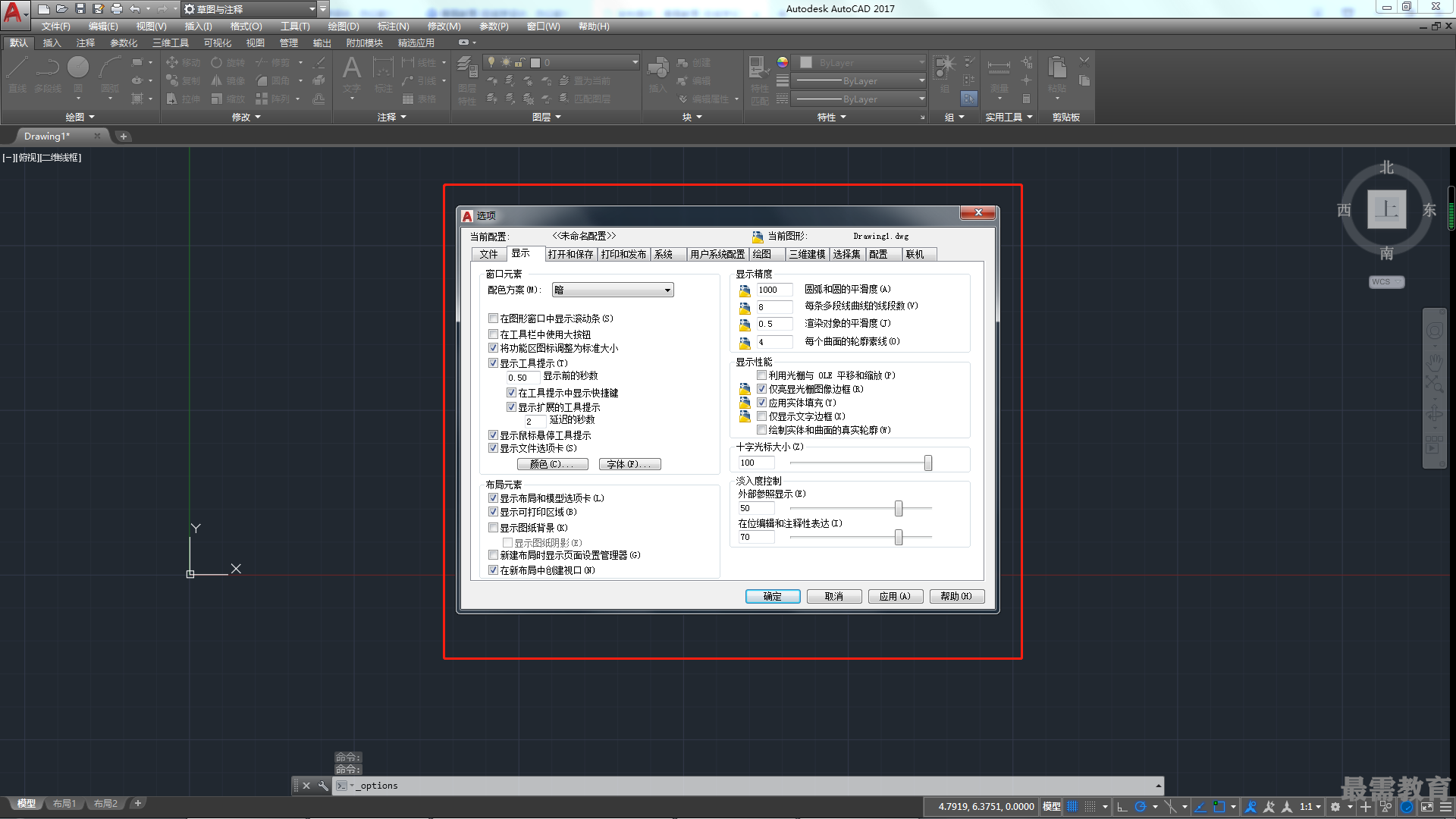

打開“顯示”選項卡，從中可以設置窗口元素、布局元素、顯示精度、顯示性能、十字光標大小、 淡入度控制等顯示性能，如圖所示。

1.窗口元素

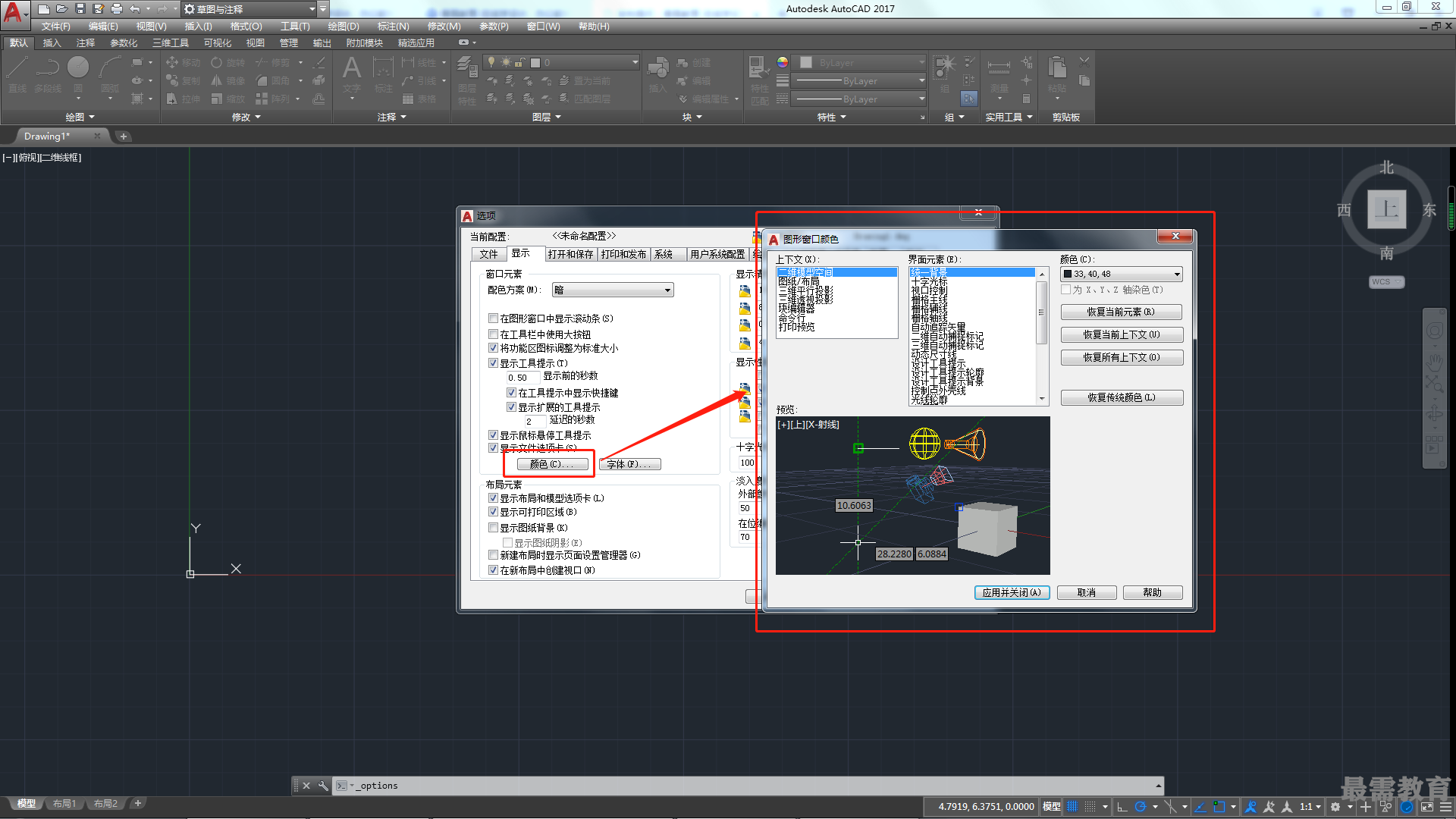

“窗口元素”選項組主要用于設置窗口的顏色、排列方式等相關內容。例如，單擊“顏色”按鈕后將彈出“圖形窗口顏色”對話框，從中可以設置二維模型空間的顏色，單擊“顏色”下拉按鈕選擇需要的顏色即可，如圖所示。

2.顯示精度

該選項組用于設置圓弧或圓的平滑度、每條多段線的段數等項目。

3.布局元素

該選項組用于設置圖紙布局相關的內容和控制圖紙布局的顯示或隱藏。

4.顯示性能

該選項組用于使用光柵和OLE進行平移與縮放，顯示光棚圖像的邊框，實體的填充，僅顯示文字邊框等參數設置。

5.十字光標大小

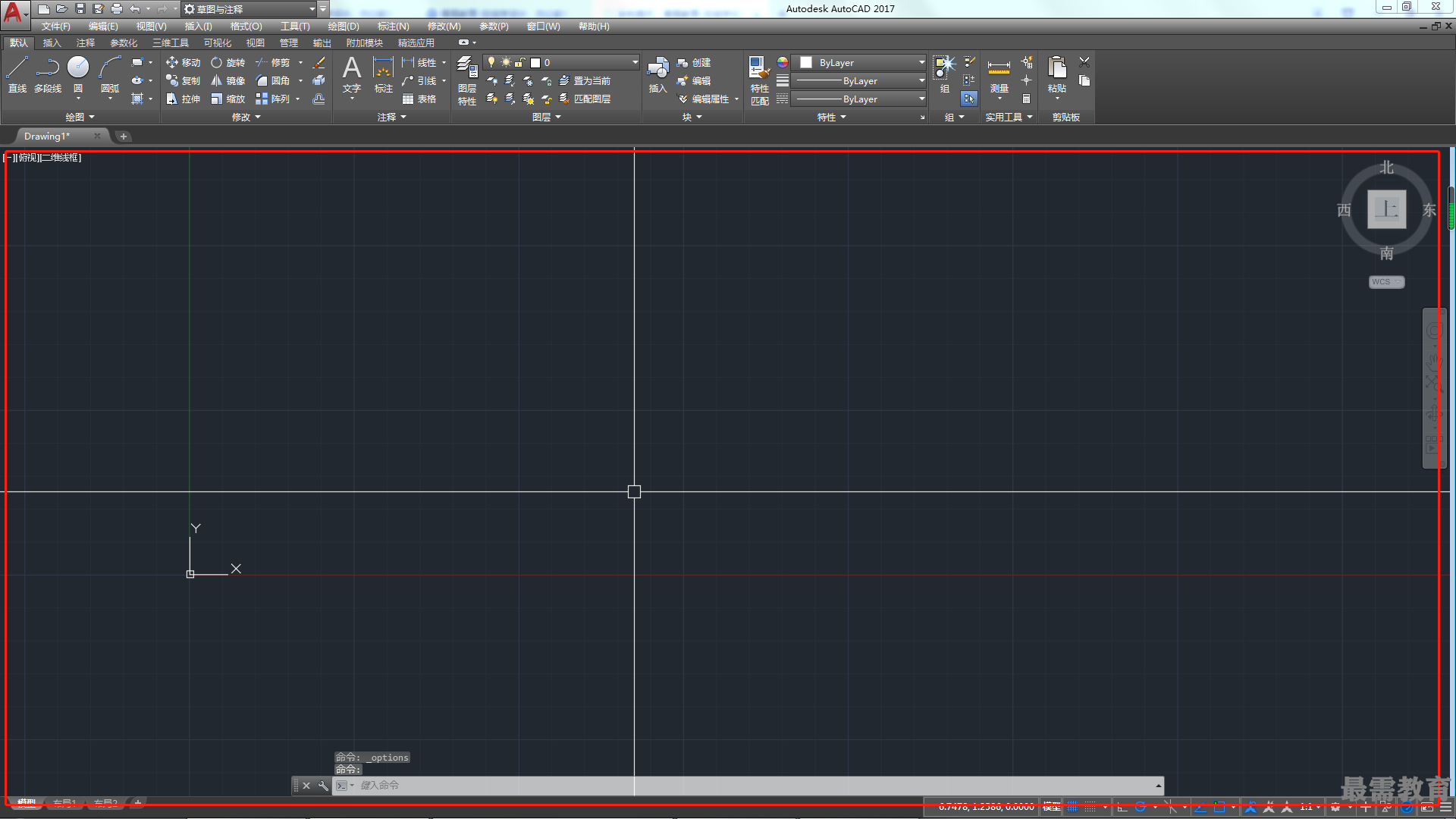

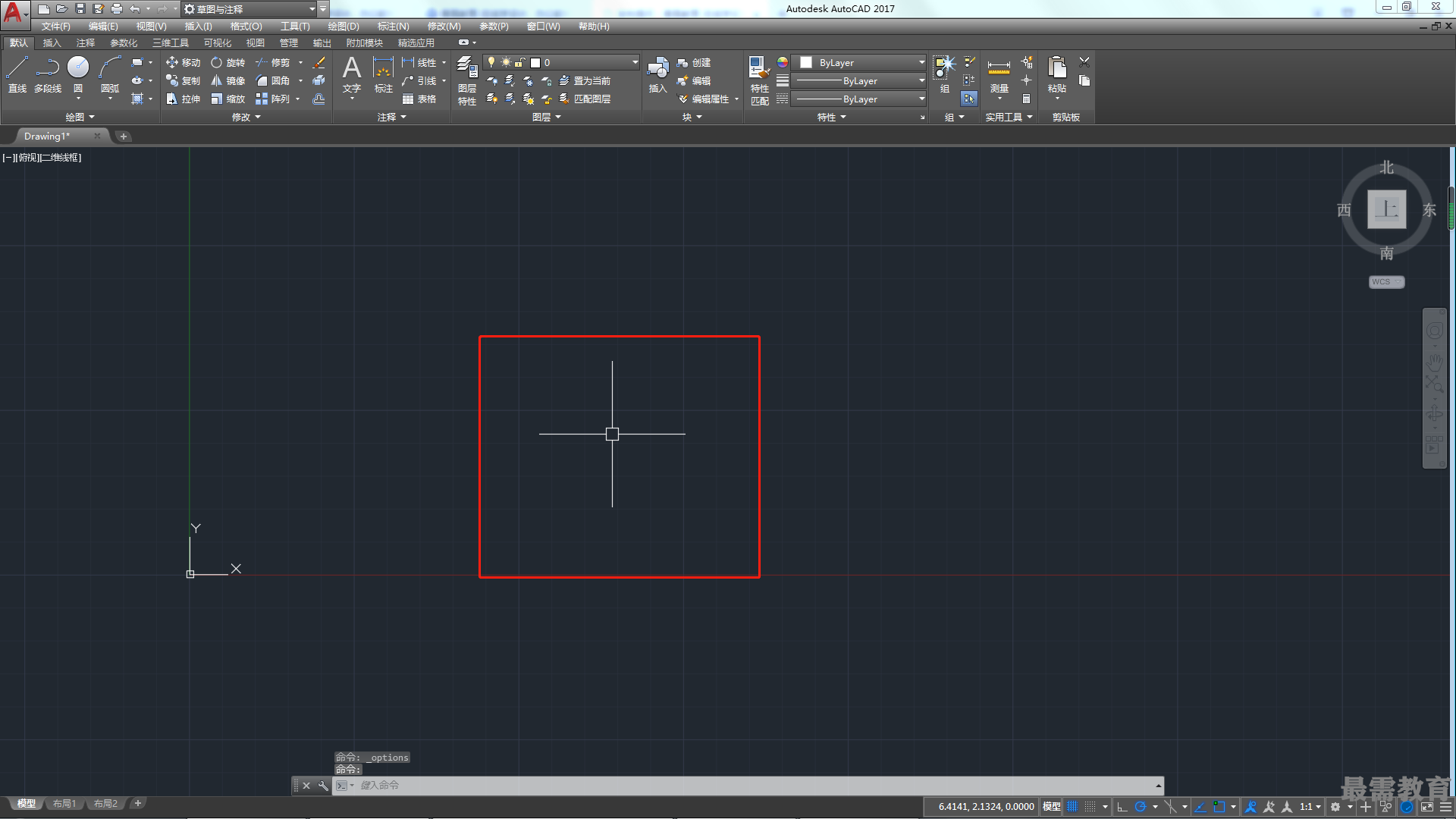

該選項用于調整光標的十字線大小。十字光標的值越大，光標兩邊的延長線就越長，如圖所示十字光標為10,如圖所示十字光標為100。

6.淡入度控制

該選項組主要用于控制圖形的顯示效果，淡入度為負數值時顯示效果越清晰，反之淡入度為正數值時顯示效果就越淡。
