AutoCAD 2017——繪圖與三維建模

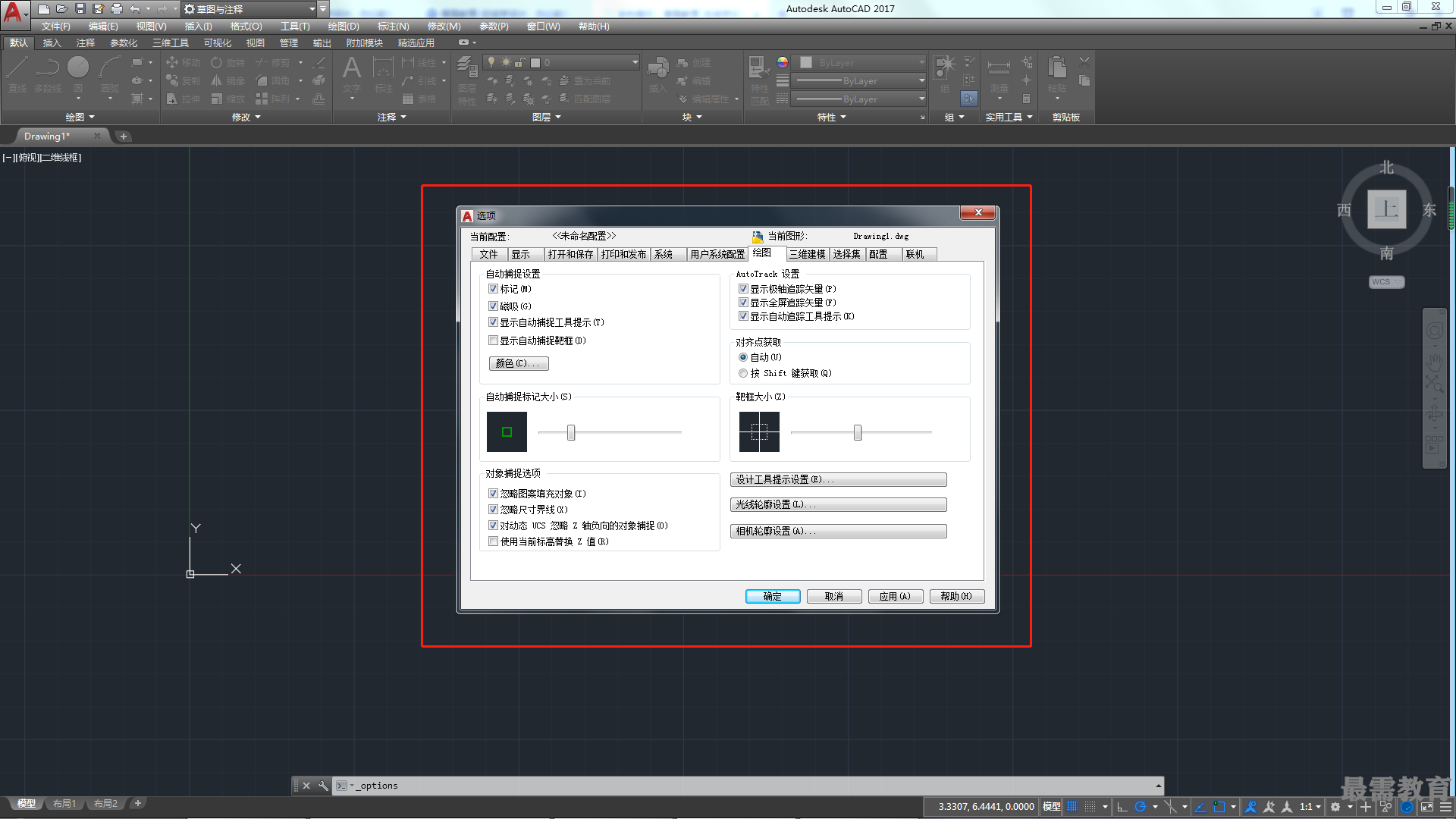

在“繪圖”選項卡中,可以在“自動捕捉設置”和“AutoTrack設置”選區中設置自動捕捉和自動追蹤的相關內容,另外還可以拖動滑塊調節自動捕捉標記和靶框的大小,如圖所示。

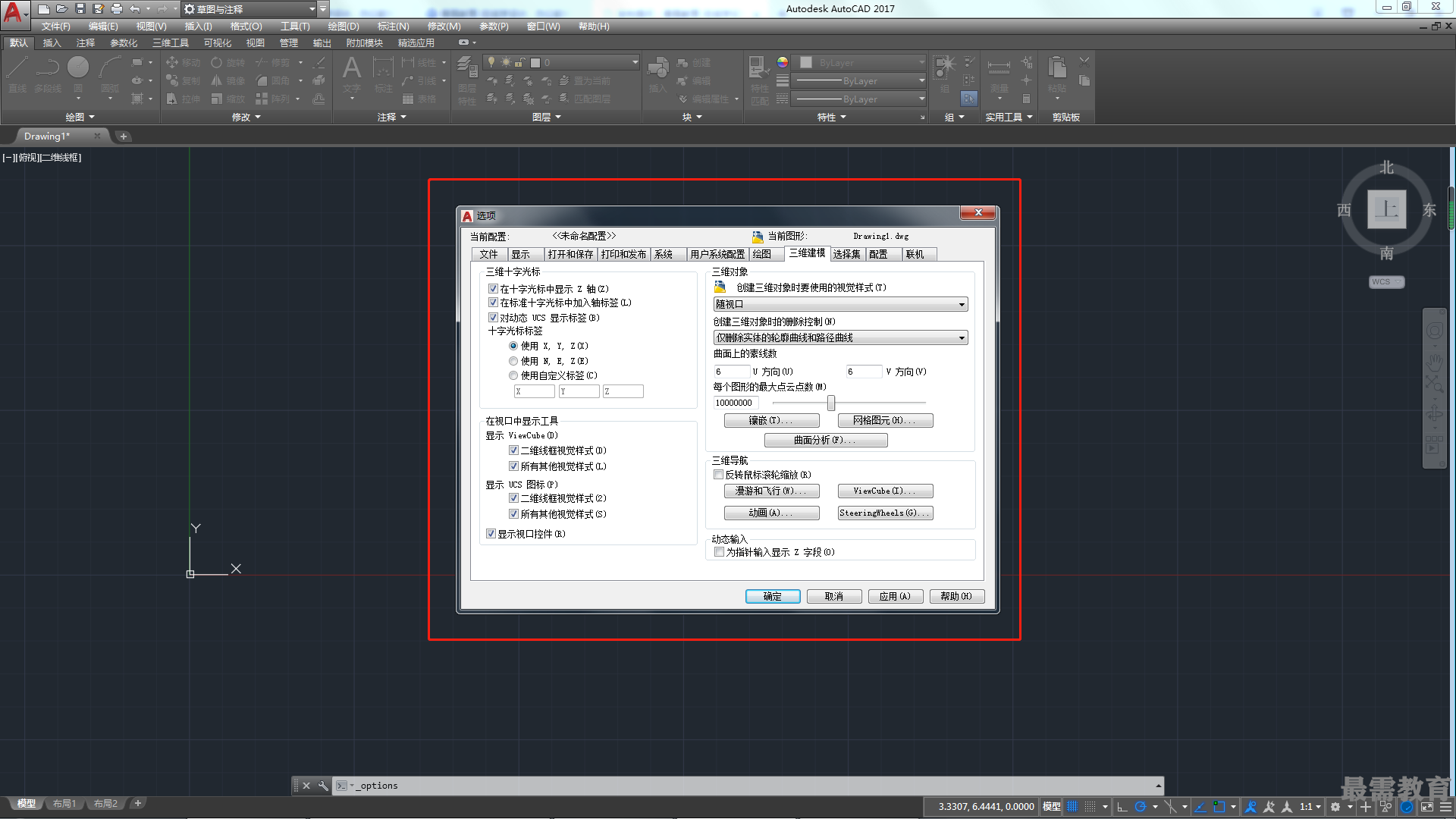

在“三維建?!边x項卡中,可以設置三維十字光標、在視口中顯示工具、三維對象和三維導航等選項,如圖所示。
1.自動捕捉設置
“自動捕捉設置”選項組用于設置在繪制圖形時捕捉點的樣式。
2.對象捕捉選項
在該選項組可以設置忽略圖案填充對象、使用當前標高替換Z值等項目。
3.AutoTrack設置
可以設置選項為顯示極軸追蹤矢量、顯示全屏追蹤矢量和顯示自動追蹤工具提示。
4.三維十字光標
“三維建?!边x項卡下的“三維十字光標”選項組可用于設置十字光標是否顯示Z軸,是否顯示軸標簽以及十字光標標簽的顯示樣式等。
5.三維對象
該選項組用于設置創建三維對象時的視覺樣式、曲面或網格上的索線數、設置網格圖元、設置網格鑲嵌選項等。
