AutoCAD 2017——設置圖形單位

在系統默認情況下，AutoCAD 2017的圖形單位為十進制單位，包括長度單位、角度單位、縮放單位、光源單位，以及方向控制等?？梢酝ㄟ^以下命令執行圖形單位命令。

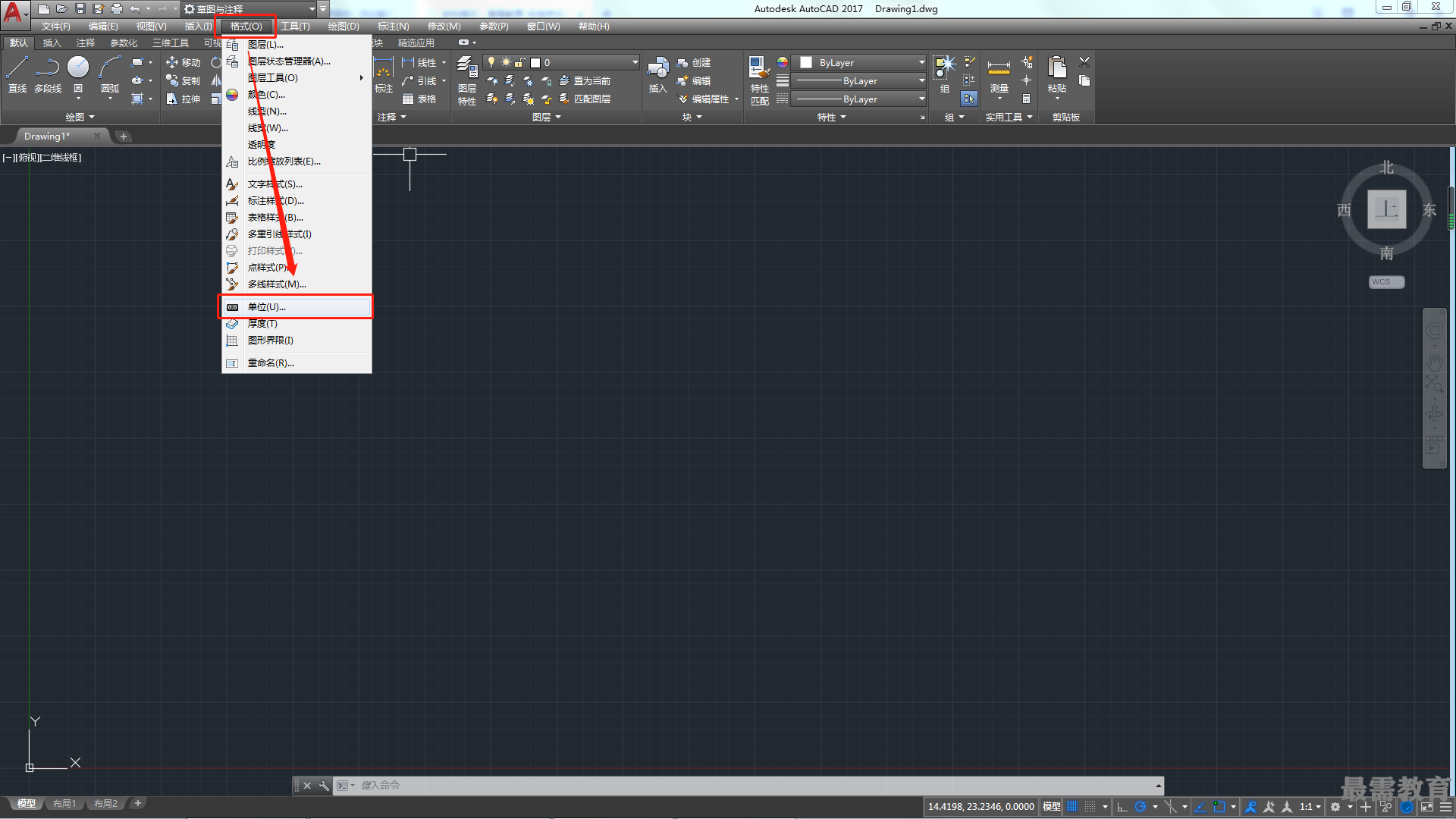

?執行“格式>單位”命令。

?在命令行中輸入U(xiǎn)NITS，然后按回車鍵。

執行以上任意一種操作后，系統將彈出“圖形單位”對話框，如圖所示。

1）“長度”選項組

打開“類型”下拉列表，選擇長度單位的類型；打開“精度”下拉列表，選擇長度單位的精度。

2）“角度”選項組

打開“類型”下拉列表，選擇角度單位的類型；打開“精度”下拉列表，選擇角度單位的精度。不勾選“順時針”復選框則以逆時針方向旋轉為正方向，勾選則以順時針方向旋轉的角度為正方向。

3）“插入時的縮放單位”選項組

用于設置使用AutoCAD工具選項板或設計中心拖入圖形的塊的測量單位。

4）“光源”選項組

用于指定光源強度的單位，包括國際、美國、常規選項。

5）“方向”按鈕

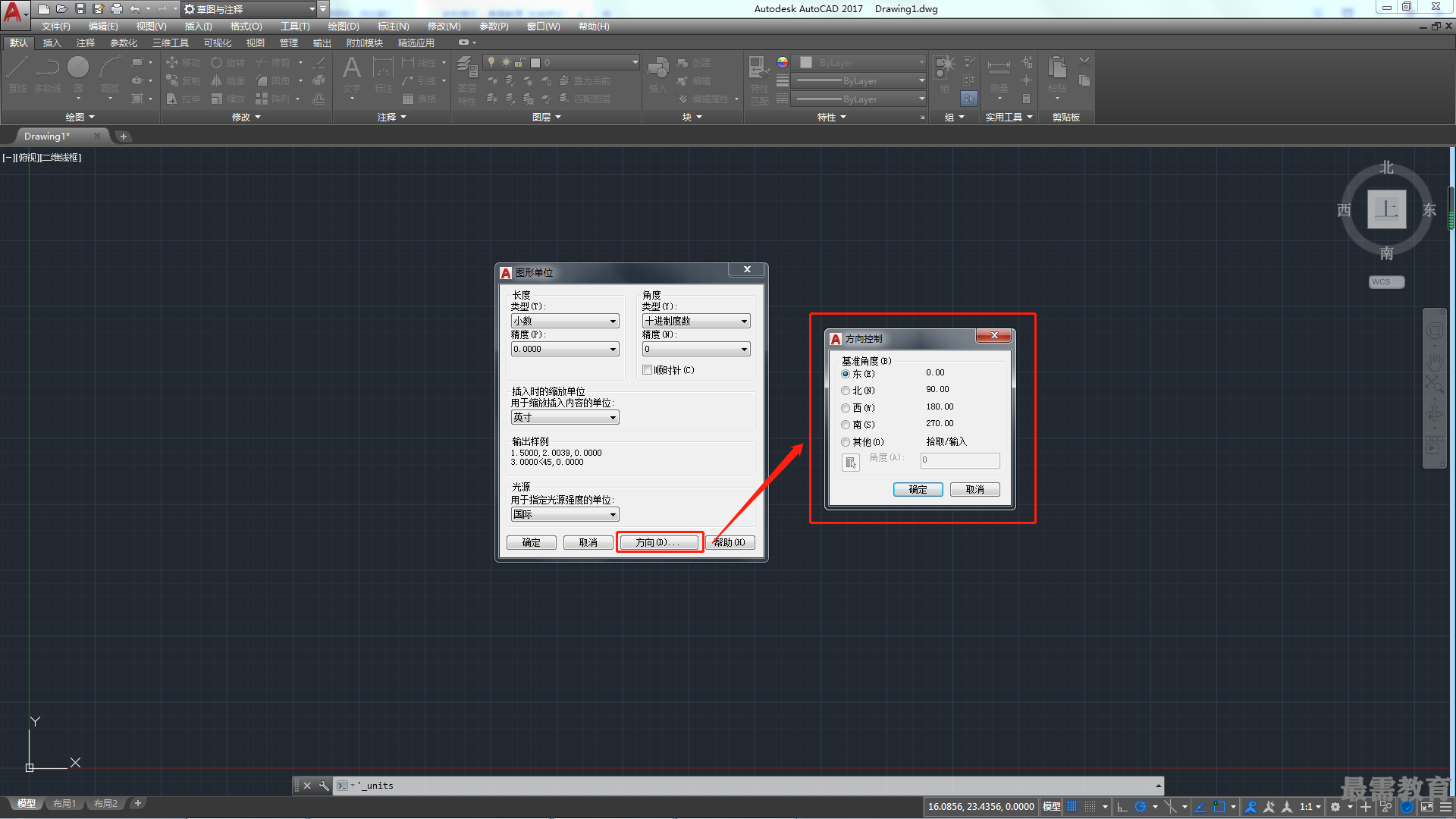

單擊“方向”按鈕，打開“方向控制”對話框，如圖所示。在該對話框中，可以設置角度測量的起始位置，系統默認水平向右為角度測量的起始位置。
