AutoCAD 2017——圖層狀態控制

在“圖層特性管理器”對話框中，提供了一組狀態開關圖標，用以控制圖層狀態，如關閉、凍結、 鎖定等。

（1）開/關圖層

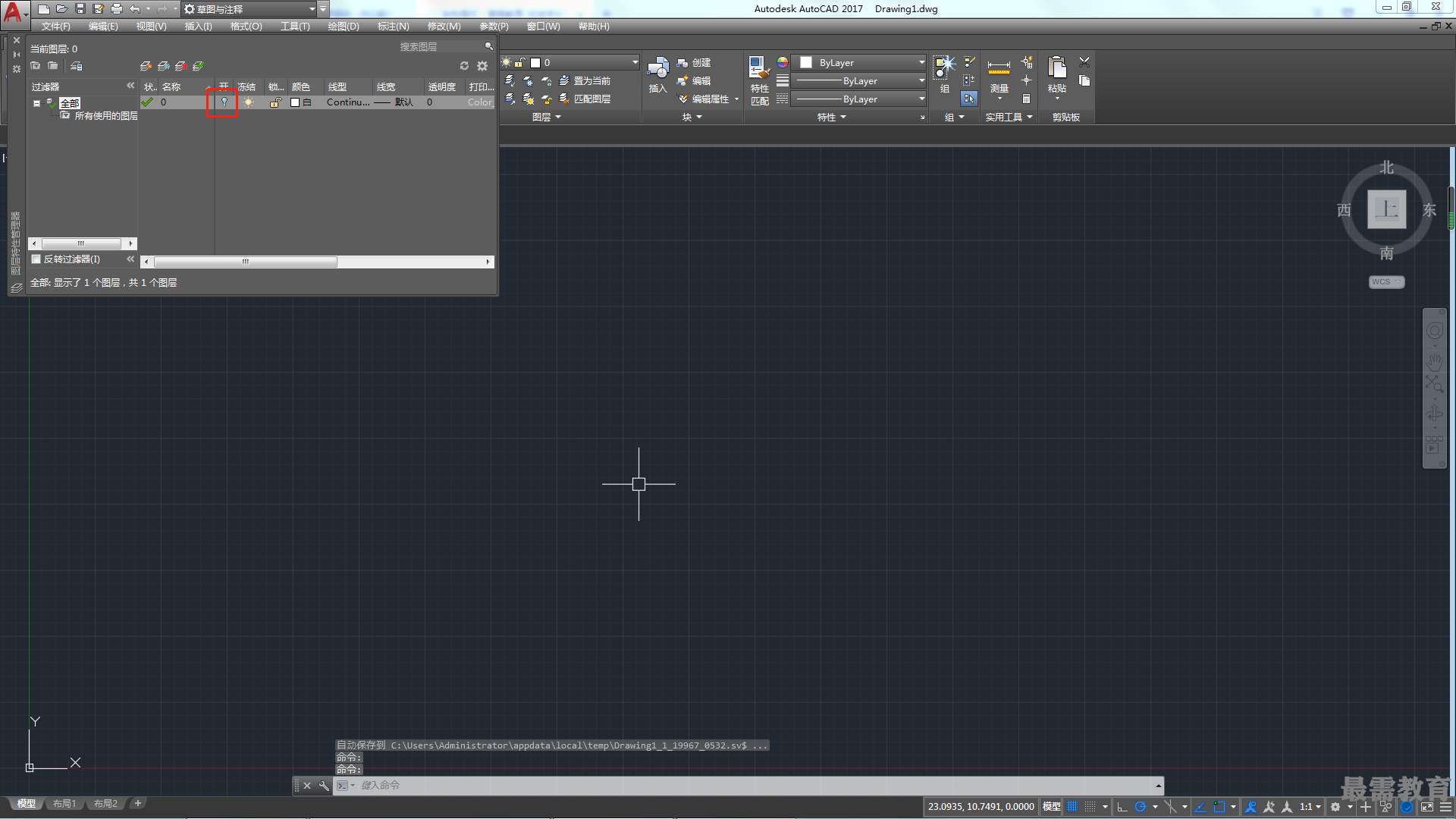

單擊“打開”圖層按鈕小燈泡，圖層即被關閉，圖標變成暗的小燈泡。圖層關閉后，該圖層上的實體不能在屏幕上顯示或打印輸入，重新生成圖形時，圖層上的實體將重新生成。

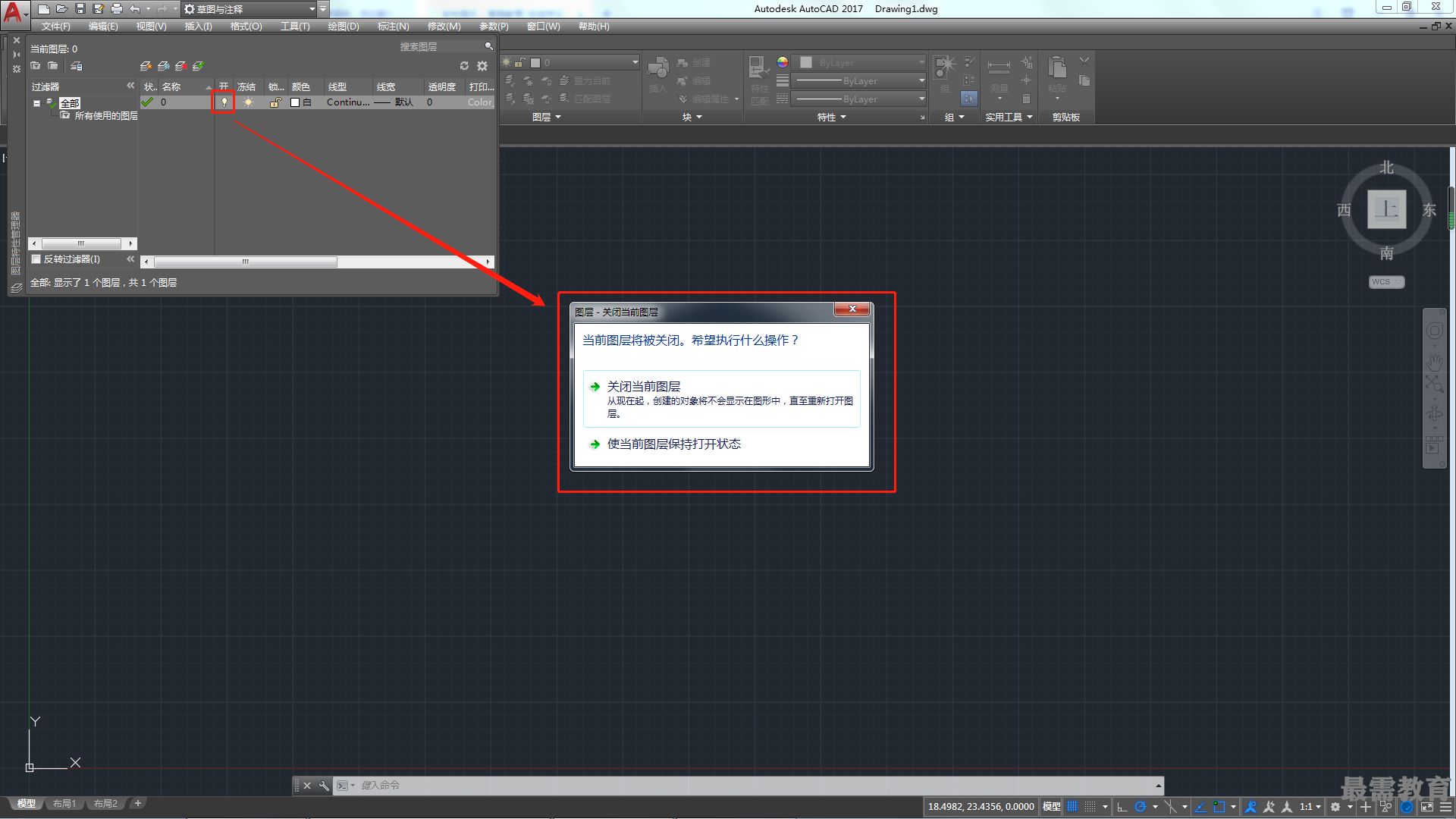

若關閉當前圖層，系統會詢問是否關閉當前層，只需選擇“關閉當前圖層”選項即可，如圖所示。但是當前層被關閉后，若要在該層中繪制圖形，其結果將不顯示。

(2)凍結/解凍圖層

單擊“凍結”按鈕小太陽，當其變成雪花圖樣即可完成圖層的凍結。圖層凍結后，該圖層上的實體不能在屏幕上顯示或打印輸出，重新生成圖形時，圖層上的實體不會重新生成。

(3)鎖定/解鎖圖層

單擊“鎖定”按鈕，當其變成閉合的鎖圖樣時，圖層即被鎖定。圖層鎖定后，只能查看、捕捉位于該圖層上的對象，可以在該圖層上繪制新的對象，而不能編輯或修改位于該圖層上的圖形對象，但實體仍可以顯示和輸出。
