AutoCAD 2017——設置對象捕捉

提問人:卓娟發布時間:2021-01-15

對象捕捉是通過已存在的實體對象的特殊點或特殊位置來確定點的位置,對象捕捉有兩種方式,一種是自動對象捕捉,另一種是臨時對象捕捉。

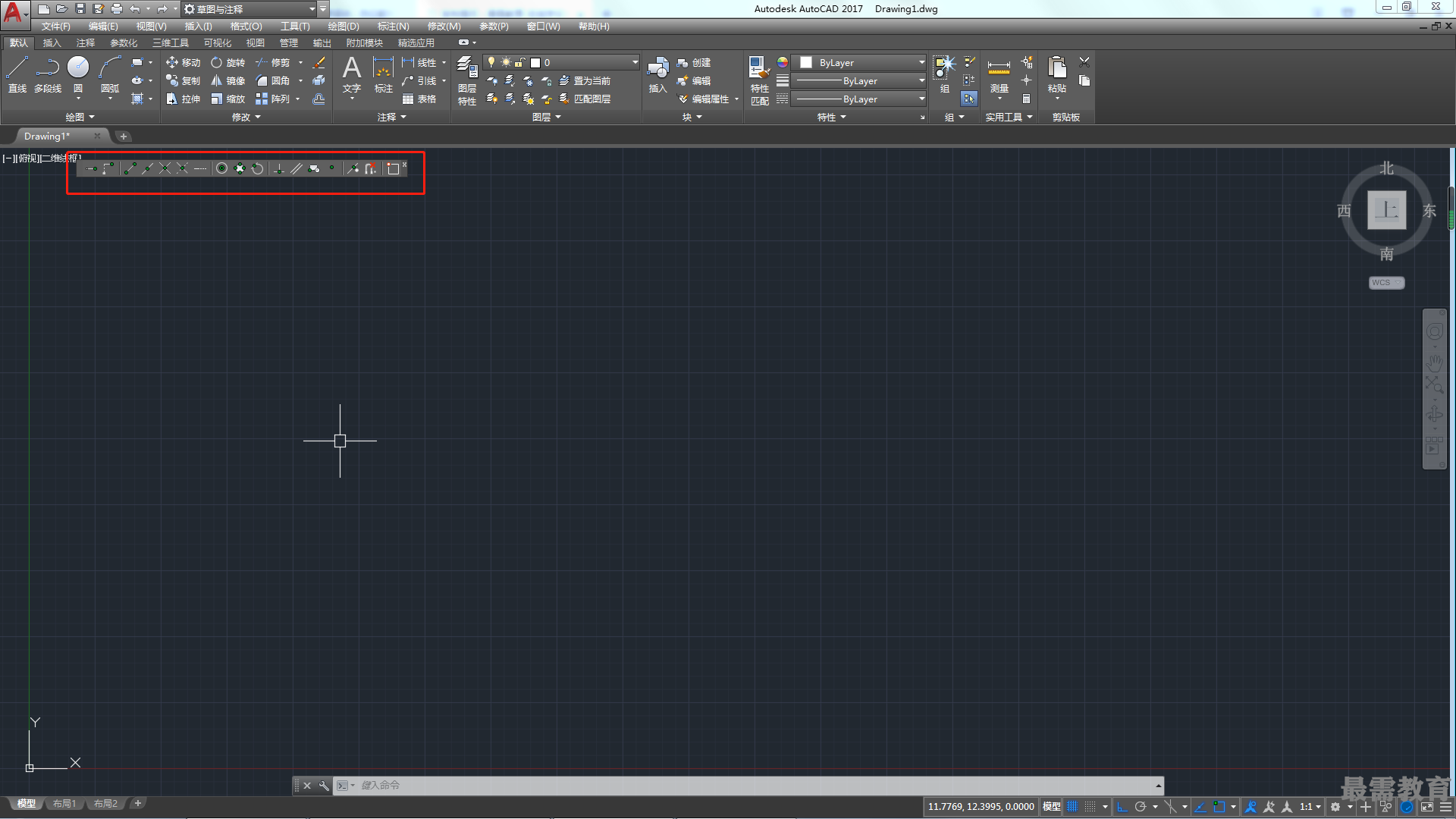

臨時對象捕捉主要通過“對象捕捉”工具欄實現,執行“工具>工具欄>AutoCAD>對象捕捉”菜單命令,即可打開“對象捕捉”工具欄,如圖所示。


在執行自動對象捕捉操作前,首先要設置好需要的對象捕捉點,以后當光標移動到這些對象捕捉點附近時,系統就會自動捕捉到這些點。如果把光標放在捕捉點上多停留一會,系統還會顯示捕捉的提示。這樣,在選點之前,就可以預覽和確認捕捉點。通過以下方法可以打開或關閉對象捕捉模式。

?單擊狀態欄中的“對象捕捉”按鈕。

?在狀態欄中右擊“對象捕捉”按鈕,然后選擇或取消選擇“啟用”命令。

?按F3鍵進行切換。

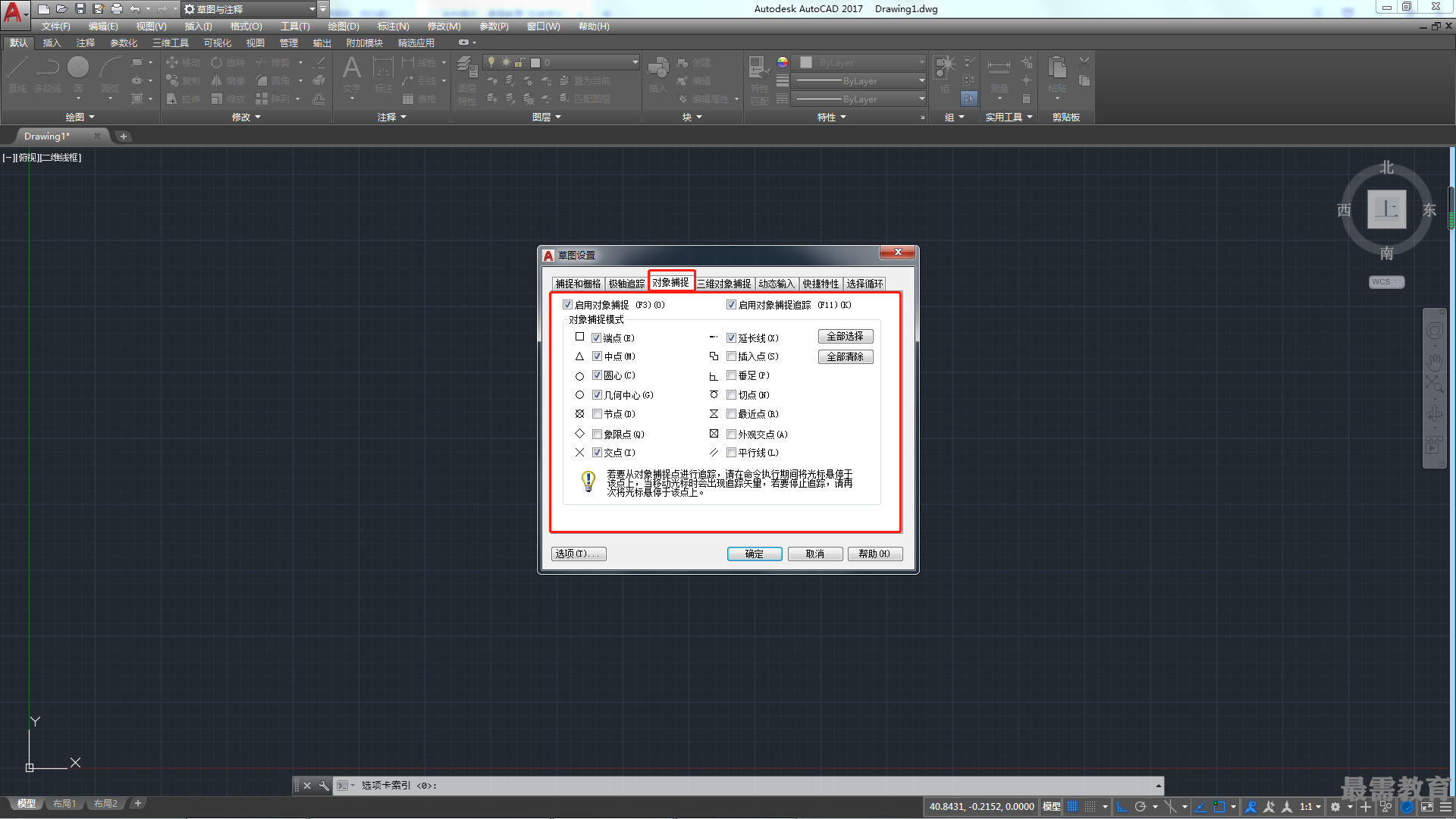

在“草圖設置”對話框中選擇“對象捕捉”選項卡,可以設置自動對象捕捉模式,如圖所示。


在該選項卡的“對象捕捉模式”選項組中,列出了13種對象捕捉點和對應的捕捉標記。需要捕捉哪些對象捕捉點,就勾選這些點前面的復選框。各個捕捉點的含義介紹如下。

?端點:捕捉直線、圓弧或多段線離拾取點最近的端點,以及離拾取點最近的填充直線、填充多邊形或3D面的封閉角點。

?中點:捕捉直線、多段線、圓弧的中點。

?圓心:捕捉圓弧、圓、橢圓的中心。

?節點:捕捉點對象,包括尺寸的定義點。

?象限點:捕捉圓弧、圓和橢圓上0°、90°、180。和270°處的點。

?交點:捕捉直線、圓弧、圓、多段線和另一直線、多段線、圓弧或圓的任何組合的最近的交點。

如果第一次拾取時選擇了一個對象,命令行提示輸入第二個對象,并捕捉兩個對象真實的或延伸的交點。該模式不能和“外觀交點”模式同時有效。

?延長線::用于捕捉直線延長線上的點。當光標移出對象的端點時,系統將顯示沿對象軌跡延伸出來的虛擬點。

?插入點:捕捉圖形文件中的文本、屬性和符號的插入點。

?垂足:捕捉直線、圓弧、圓、橢圓或多段線上的一點,已選定的點到該捕捉點的連線與所選擇的實體垂直。

?切點:捕捉圓弧、圓或橢圓上的切點,該點和另一點的連線與捕捉對象相切。

?最近點:用于捕捉直線、弧或其他實體上離靶區中線最近的點。一般是端點、垂直點或交點。

?外觀交點:選項與交點相同,只是它還可以捕捉3D空間中兩個對象的視圖交點(這兩個對象實際上不一定相交,但看上去相交)。在2D空間中,外觀交點和捕捉交點模式是等效的。

?平行線:用于捕捉通過已知點且與已知直線平行的直線的位置。
