AutoCAD 2017——極軸追蹤的追蹤路徑

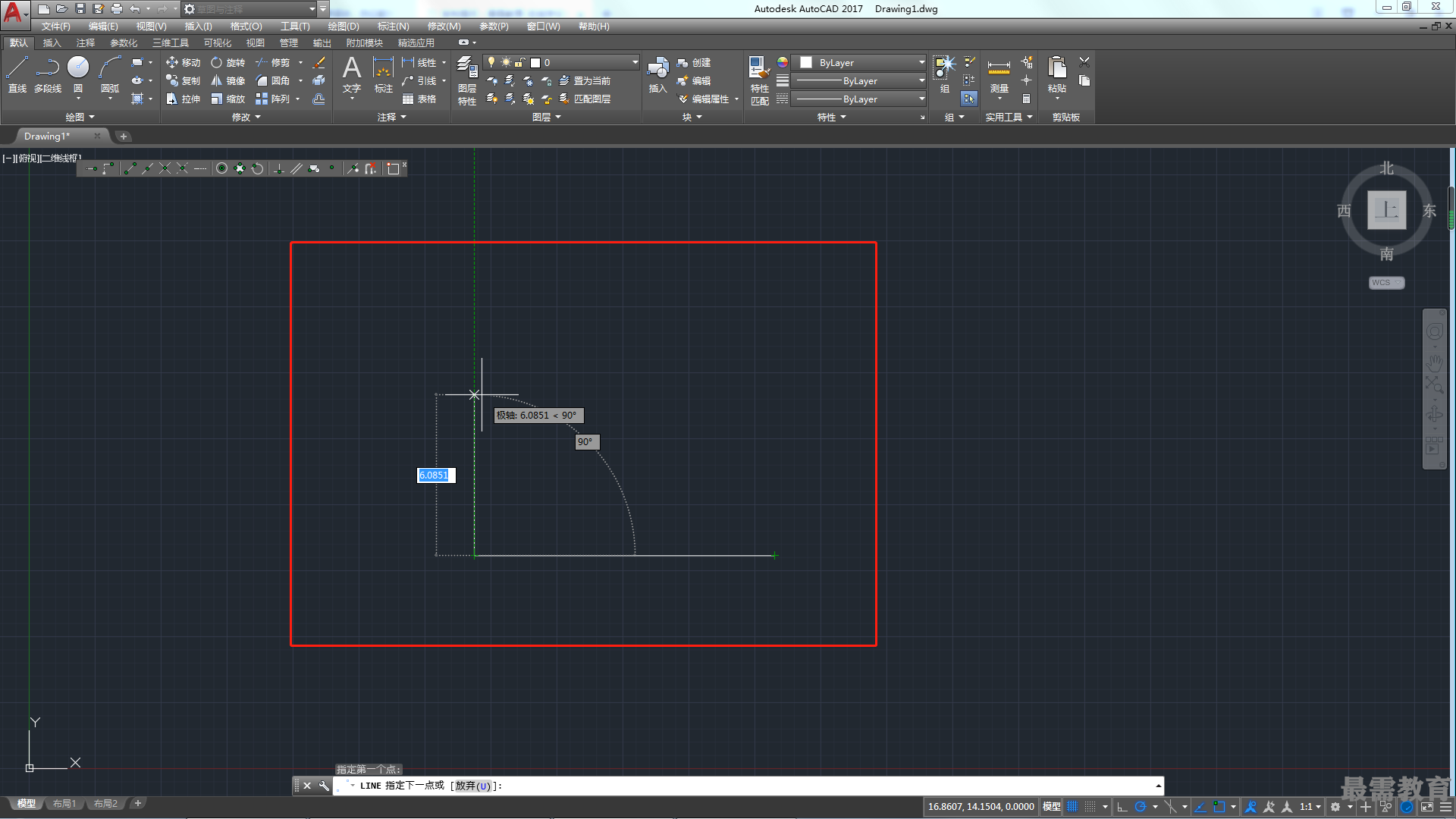

極軸追蹤的追蹤路徑是由相對于命令起點和端點的極軸定義的。極軸角是指極軸與X軸或前面繪制對象的夾角，如圖所示?？梢酝ㄟ^以下方法打開或關閉極軸追蹤功能。

?在狀態欄中單擊“極軸追蹤”按鈕。

?在狀態欄中右擊“極軸追蹤”按鈕，然后選擇或取消選擇“啟用”命令。

?按F10鍵進行切換。

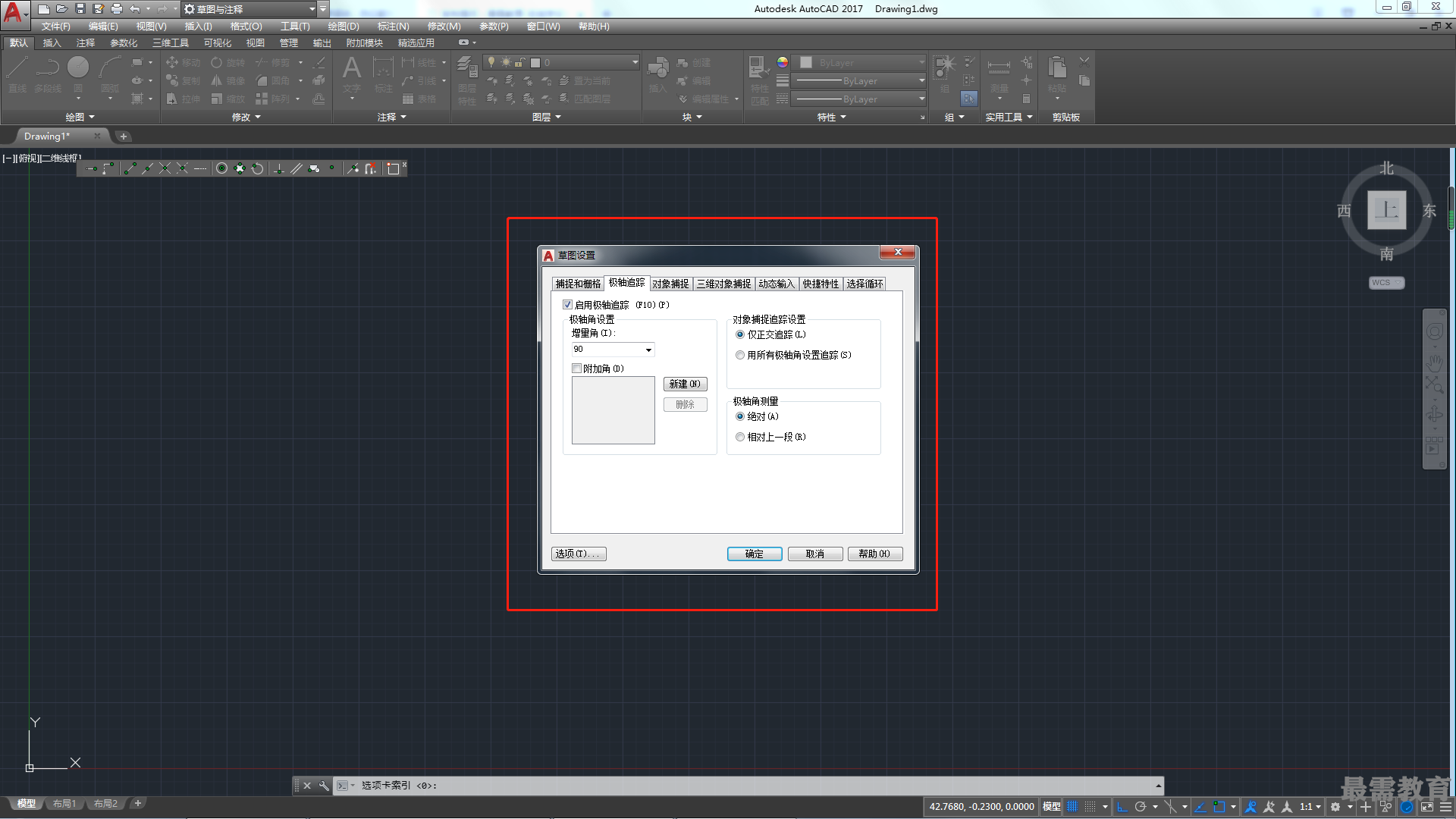

在“草圖設置”對話框的“極軸追蹤”選項卡中，可對極軸追蹤進行相關設置，如圖所示。各選項功能介紹如下：

?啟用極軸追蹤：打開或關閉極軸追蹤模式。

?增量角：選擇極軸角的遞增角度，AutoCAD 2017按增量角的整數倍確定追蹤路徑。

?附加角：可沿某些特殊方向進行極軸追蹤。如在按30°增量角的整數倍角度追蹤的同時，追蹤15°角的路徑，可勾選“附加角”復選框，單擊“新建”按鈕，在文本框中輸入15即可。

?對象捕捉追蹤設置：設置對象捕捉追蹤的方式。

?極軸角測量：定義極軸角的測置方式?！敖^對”表示以當前UCS的X軸為基準計算極軸角,"相對上一段”表示以最后創建的對象為基準計算極軸追蹤角。
