AutoCAD 2017——點樣式的設置

在系統默認情況下，點對象僅被顯示為一個小圓點，可以利用系統變量PDMODE和PDSIZE來更改點的顯示類型和尺寸。

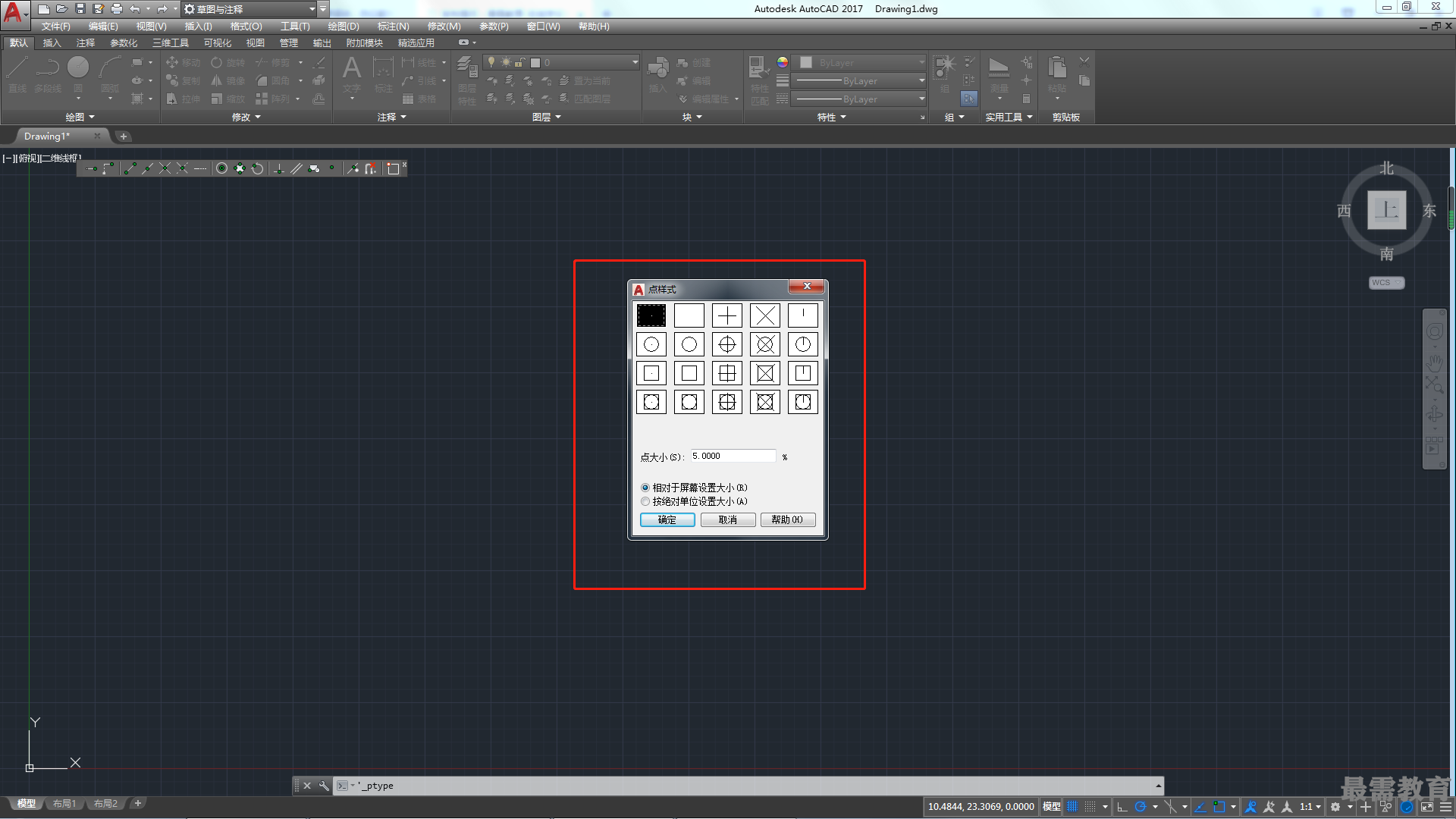

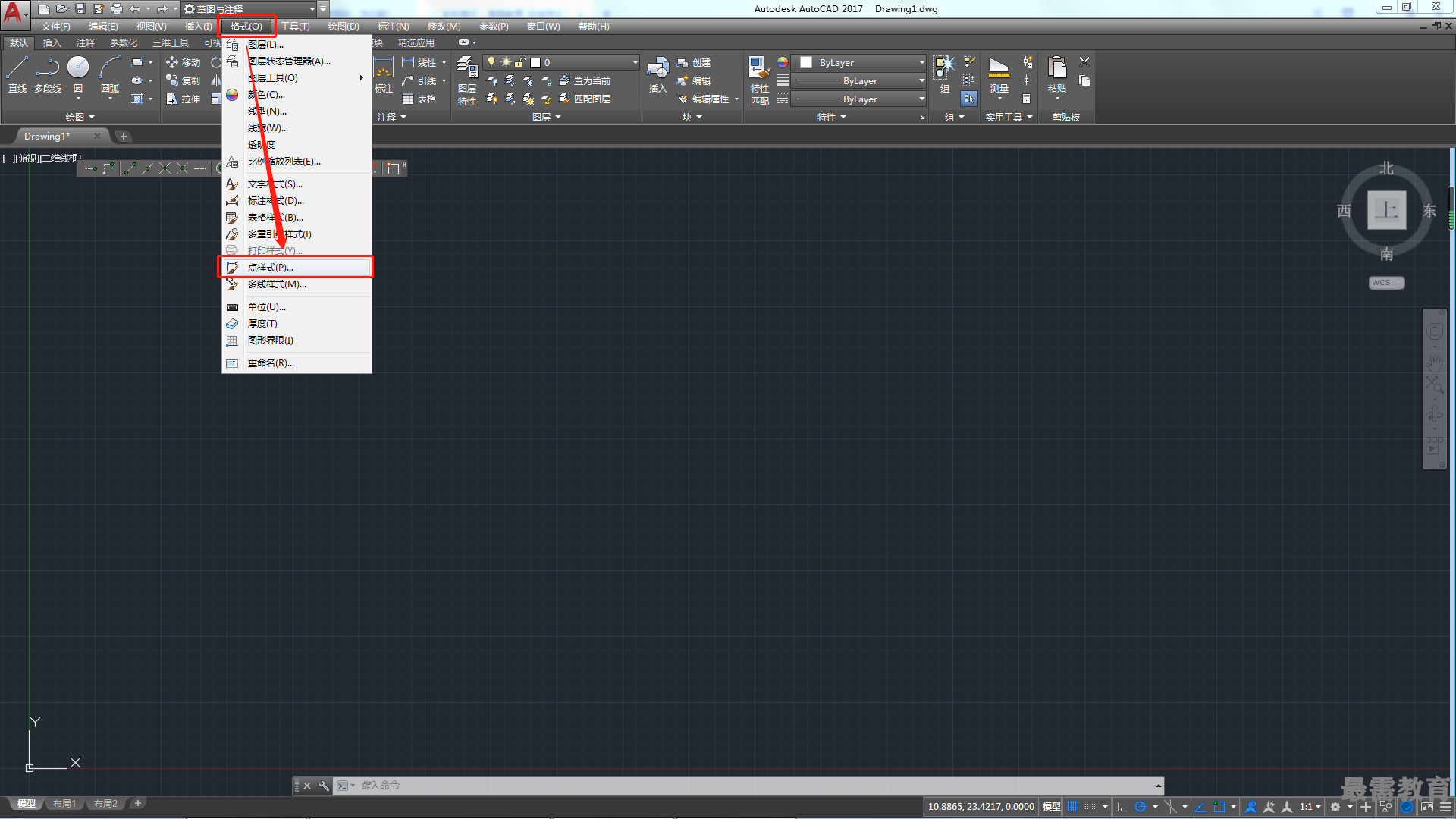

執行“格式>點樣式”菜單命令，打開“點樣式”對話框，如圖所示。在該對話框中，可以根據需要選擇相應的點樣式。若選中“相對于屏幕設置大小”選項，則在“點大小”文本框中輸入的是百分數；若選中“按絕對單位設置大小”選項，則在文本框中輸入的是實際單位。

當上述設置完成后，執行點命令，新繪制的點以及先前繪制的點的樣式將會以新的點類型和尺寸顯示。
