AutoCAD 2017——繪制構造線

構造線是無限延伸的線，也可以用來作為創建其他直線的參照，創建出水平、垂直、具有一定角度的構造線。構造線也起到輔助制圖的作用?？梢酝ㄟ^(guò)以下方法執行“構造線”命令。

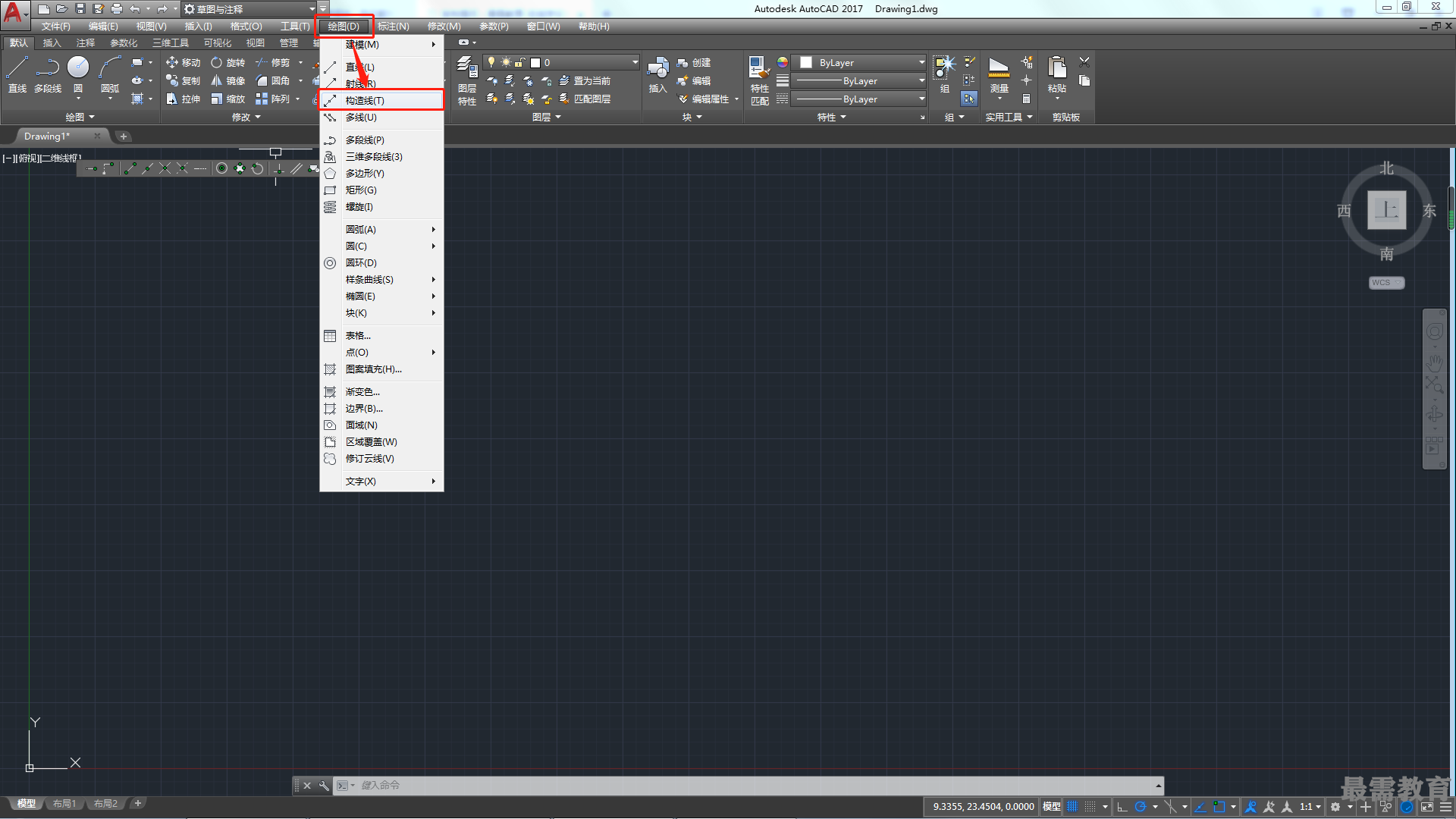

?執行“繪圖>構造線”命令。

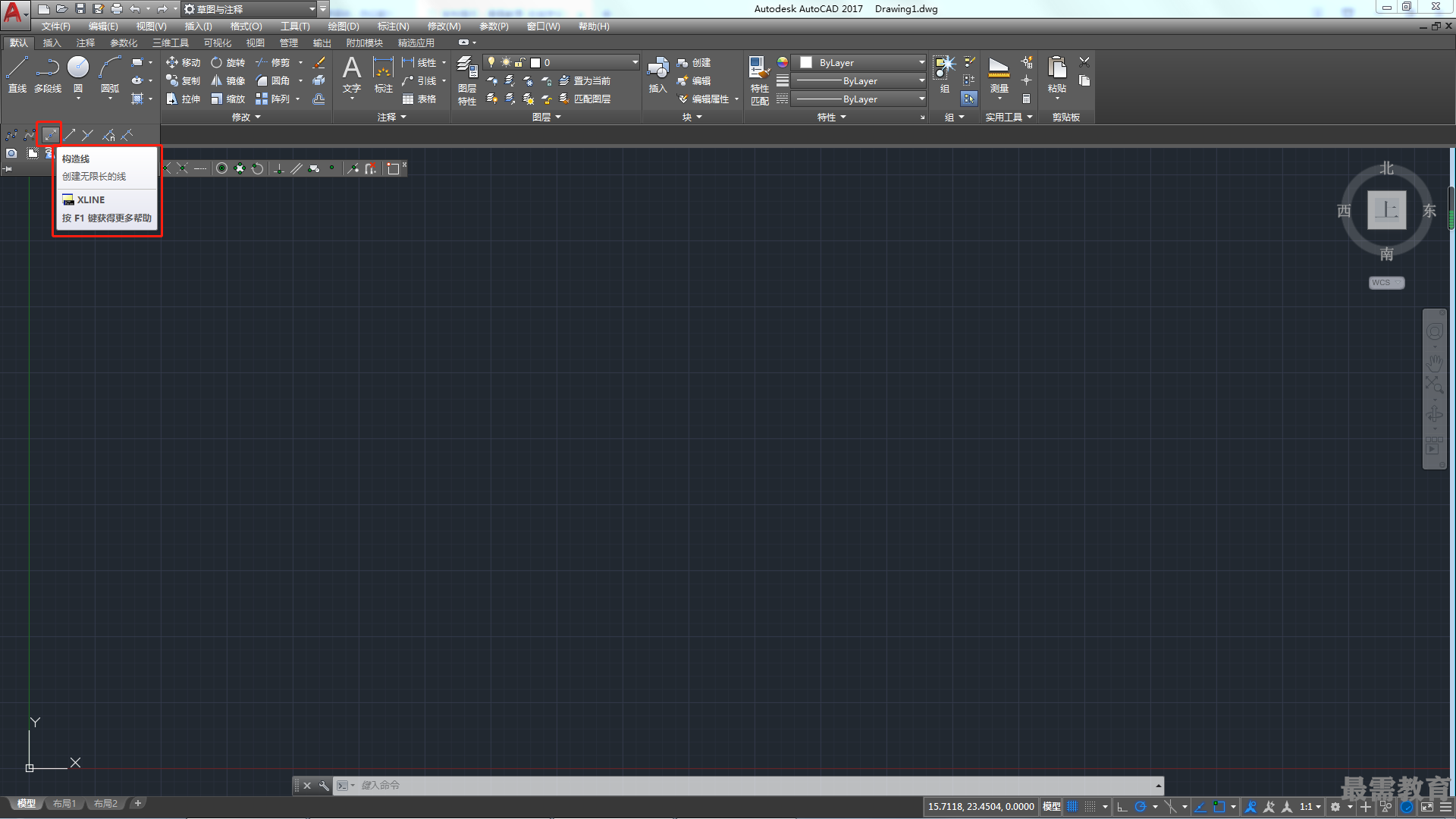

?在“默認”選項卡的“繪圖”面板中單擊“構造線”按鈕。

?在命令行中輸入快捷命令XL,然后按回車鍵。

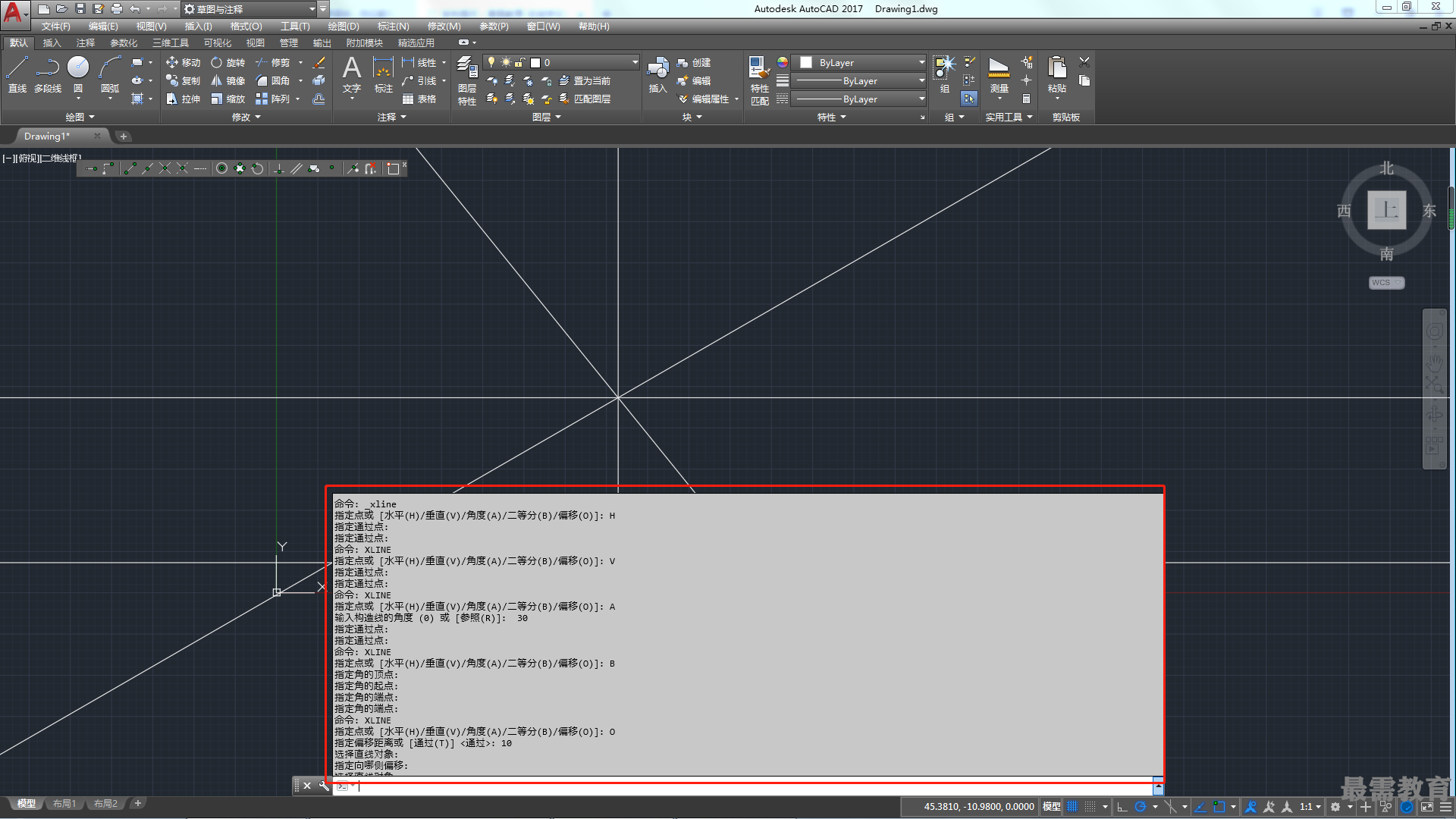

執行“構造線”命令后，命令行提示內容如下。

命令：_xline

指定點或[水平（H)/垂直（V)/角度（A)/二等分（B)/偏移（0)]:

指定通過點:

命令行中各選項的含義介紹如下：

?水平或垂直：用于創建經過指定點（中點）且平行于X軸或Y軸的構造線。

?角度：用于選擇一條參考線，再指定直線與構造線的角度?；蛘呦戎付?gòu)造線的角度，再設置必經的點，從而創建與X軸成指定角度的構造線。

?二等分：用于創建二等分指定角的構造線，需要指定等分角的頂點、起點和端點。

?偏移：用于創建平行于指定基線的構造線，此時需要指定偏移距離，選擇基線，然后指明構造線位于基線的哪一側。
