AutoCAD 2017——繪制修訂云線

修訂云線是由連續圓弧組成的多段線，用于在檢查階段提醒注意圖形的某個部分?？梢酝ㄟ^以下方法執行“修訂云線”命令。

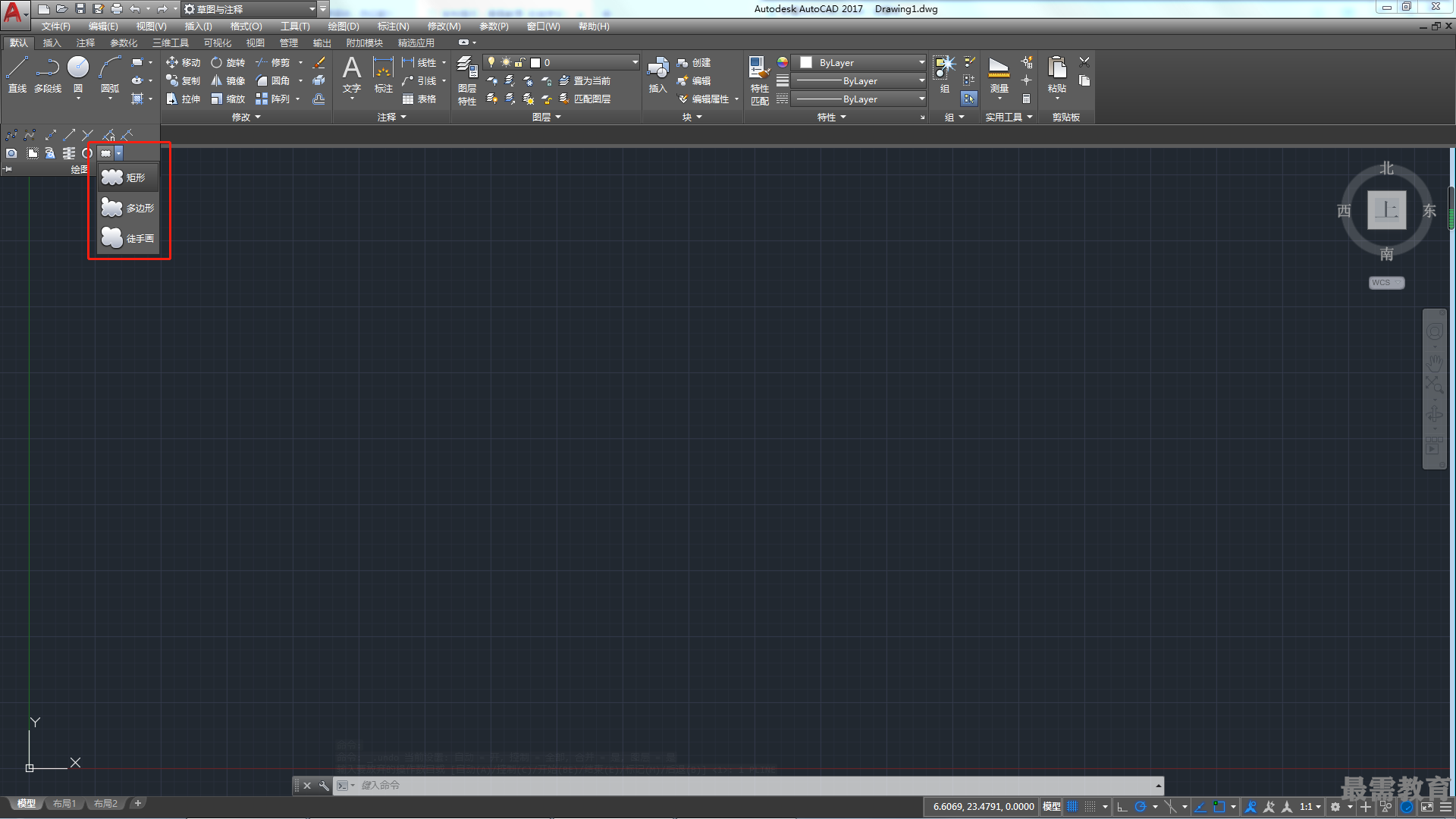

?執行“繪圖>修訂云線”命令。

?在“默認”選項卡的“繪圖”面板中單擊“修訂云線”按鈕。

?在命令行中輸入REVCLOUD命令，然后按回車鍵。

執行“修訂云線”命令后，命令行提示內容如下。

命令：_revcloud

最小弧長：0.5 最大弧長：0.5 樣式：普通

指定起點或[弧長（A)/對象（O)/樣式(S)]〈對象〉：

命令行中各選項的含義介紹如下：

?弧長：設置云線弧長，最大弧長不得超過最小弧長的3倍。

?對象：設置云線的弧方向。

?樣式：設置使用“普通”還是“手繪”方式來繪制云線。
