AutoCAD 2017——繪制樣條曲線

樣條曲線是通過一系列指定點的光滑曲線，用來繪制不規則的曲線圖形。可以通過以下方法執行“樣條曲線”命令。

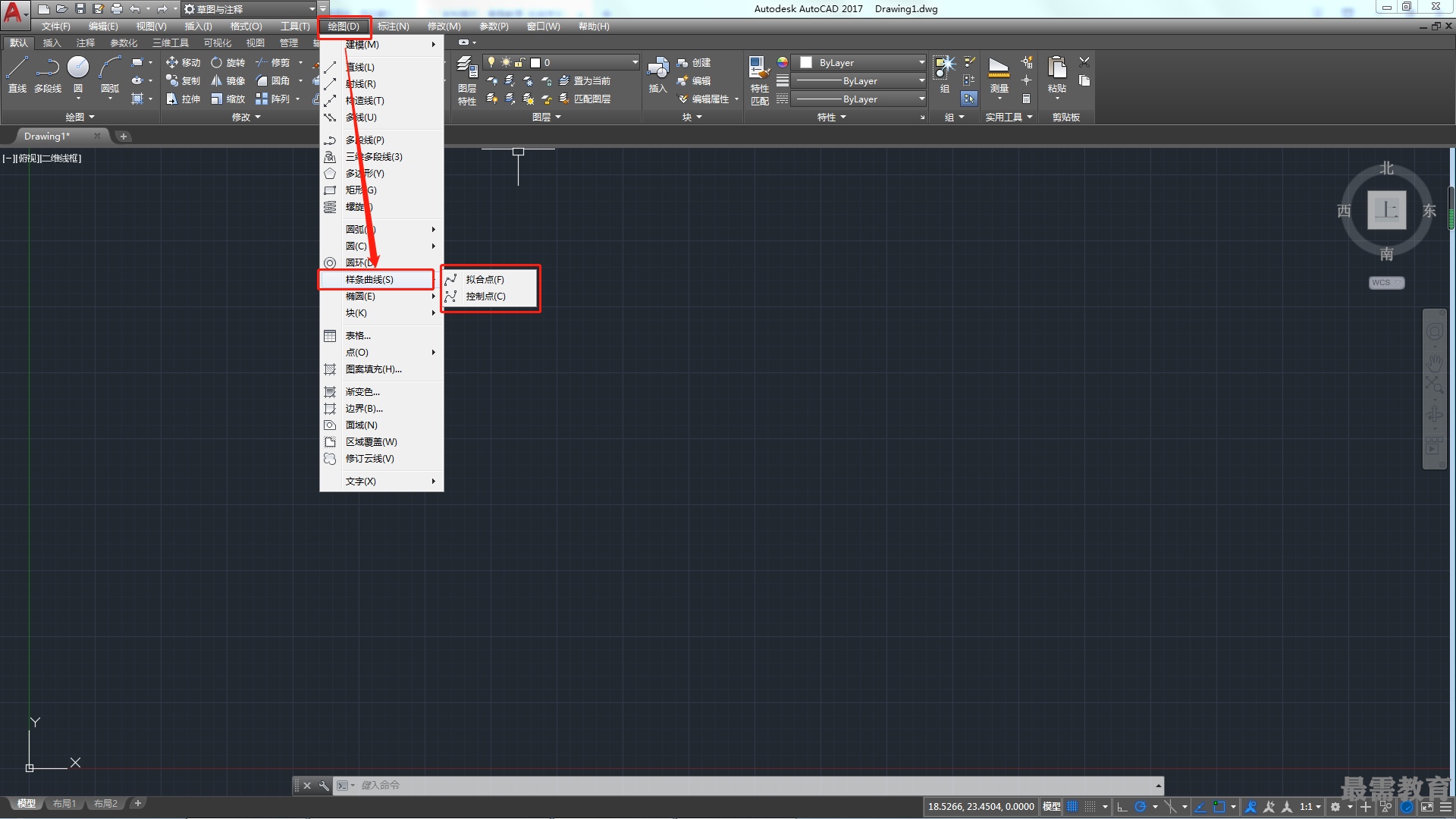

?執行“繪圖〉樣條曲線”命令的子命令。

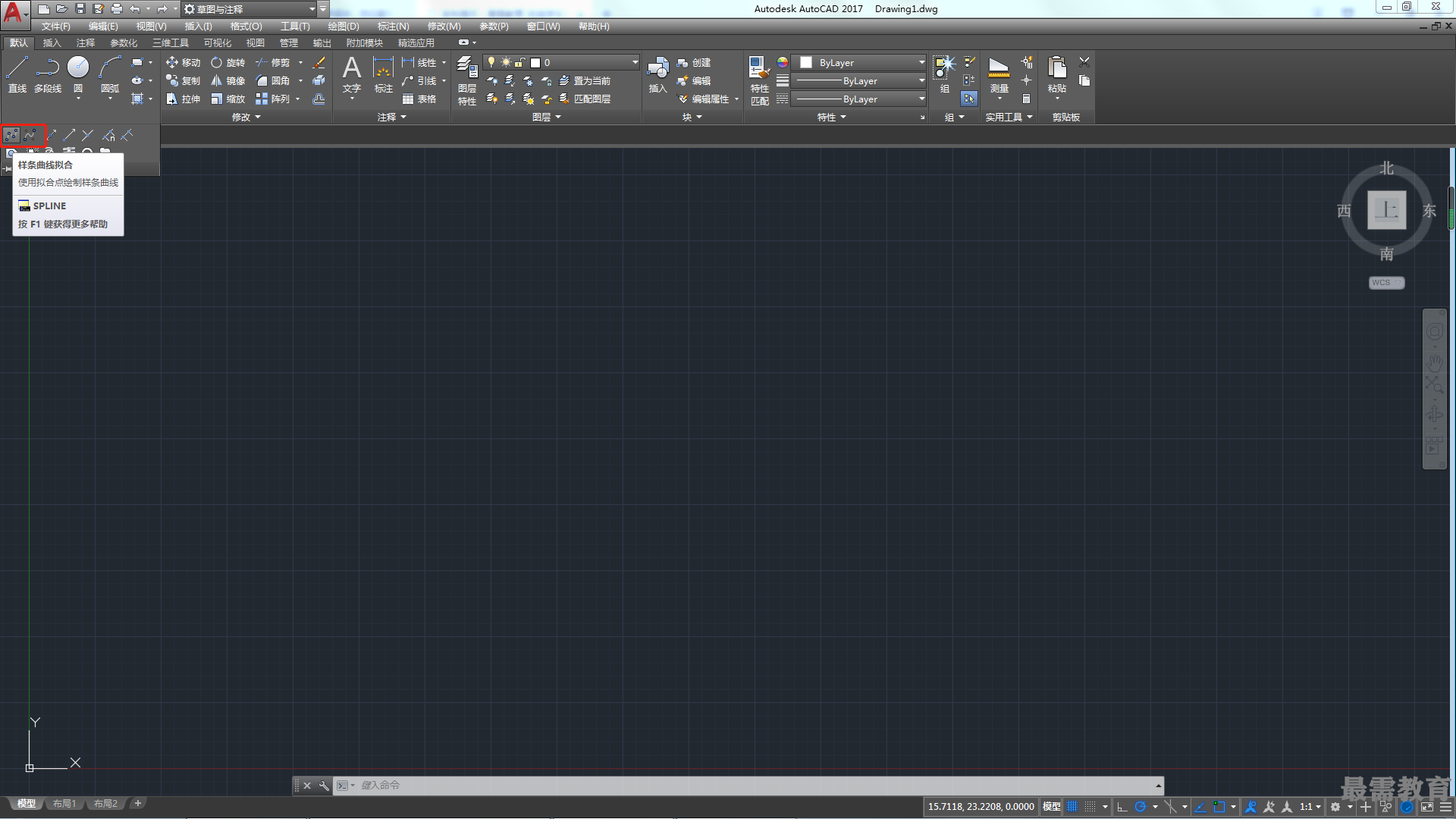

?在“默認”選項卡的“繪圖”面板中單擊“樣條曲線擬合”按鈕或“樣條曲線控制點”按鈕。

?在命令行中輸入快捷命令SPL，然后按回車鍵。

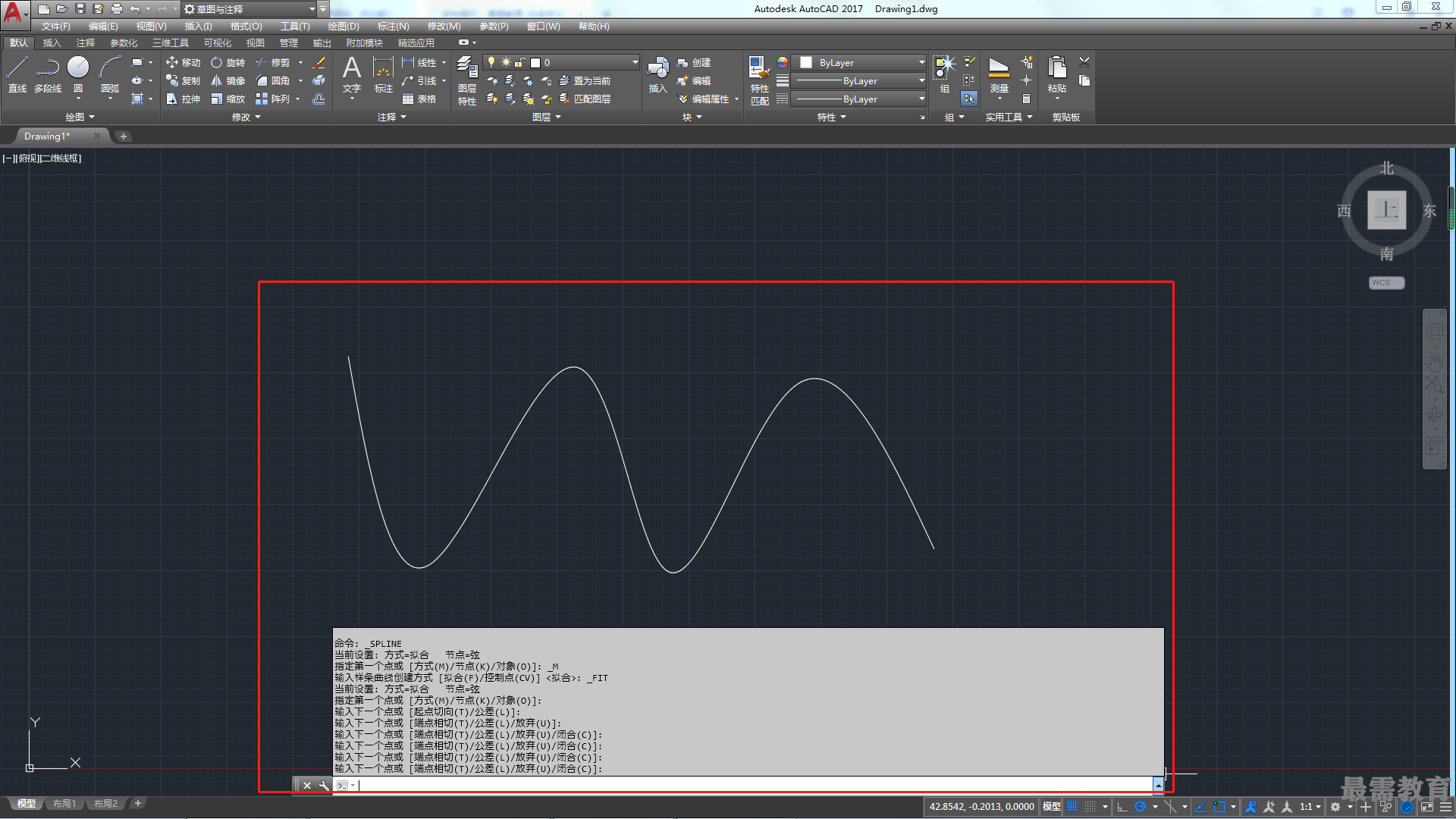

執行“樣條曲線”命令后，根據命令行的提示，依次指定起點、中間點和終點，即可繪制出樣條曲線，如圖所示。
