AutoCAD 2017——編輯樣條曲線
樣條曲線繪制完畢后,可對其進行修改??梢酝ㄟ^以下方法可執行“編輯樣條曲線”命令。

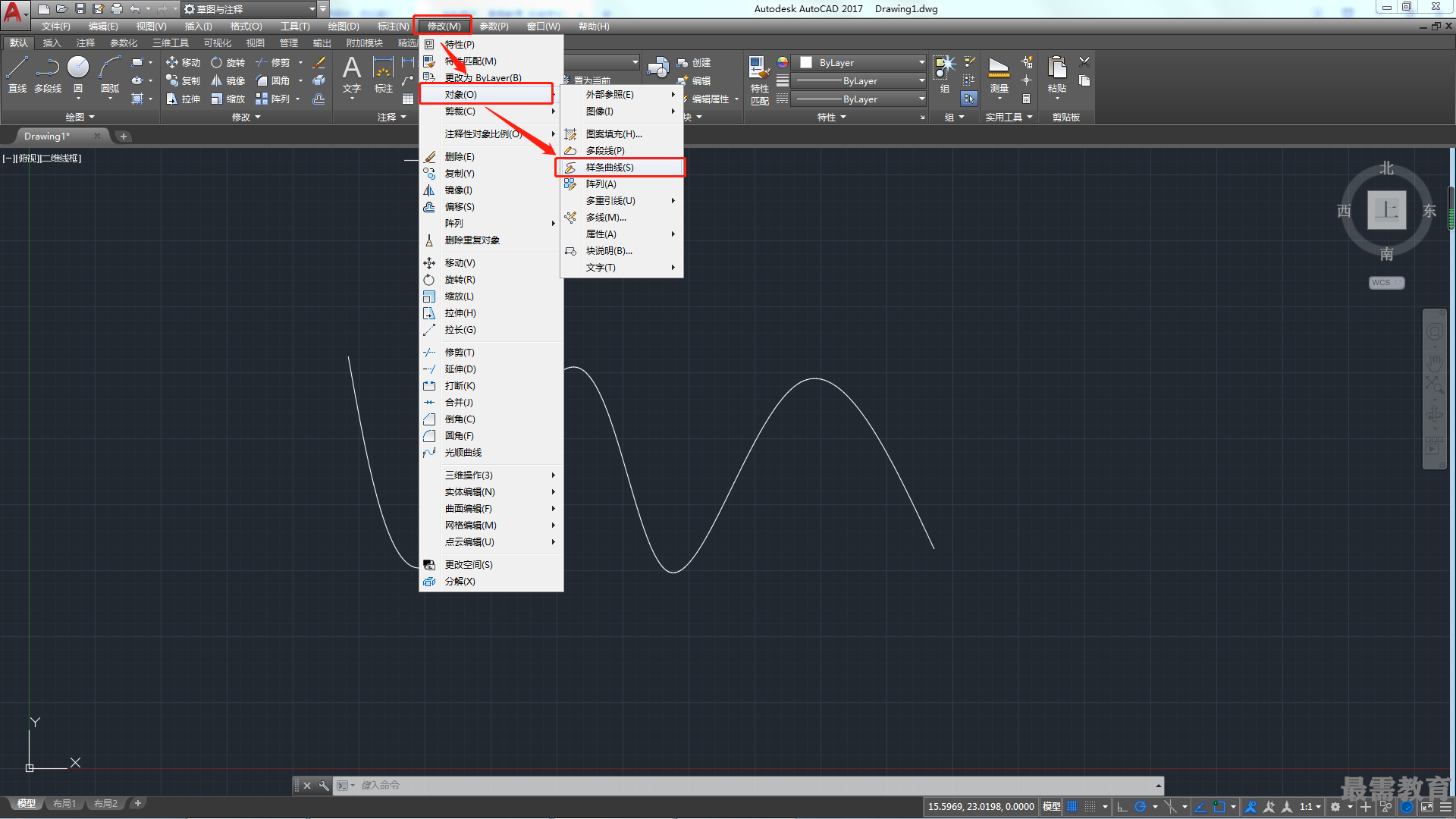

?執行“修改>對象>樣條曲線”命令。
?在“默認”選項卡的“修改”面板中單擊“編輯樣條曲線”按鈕。

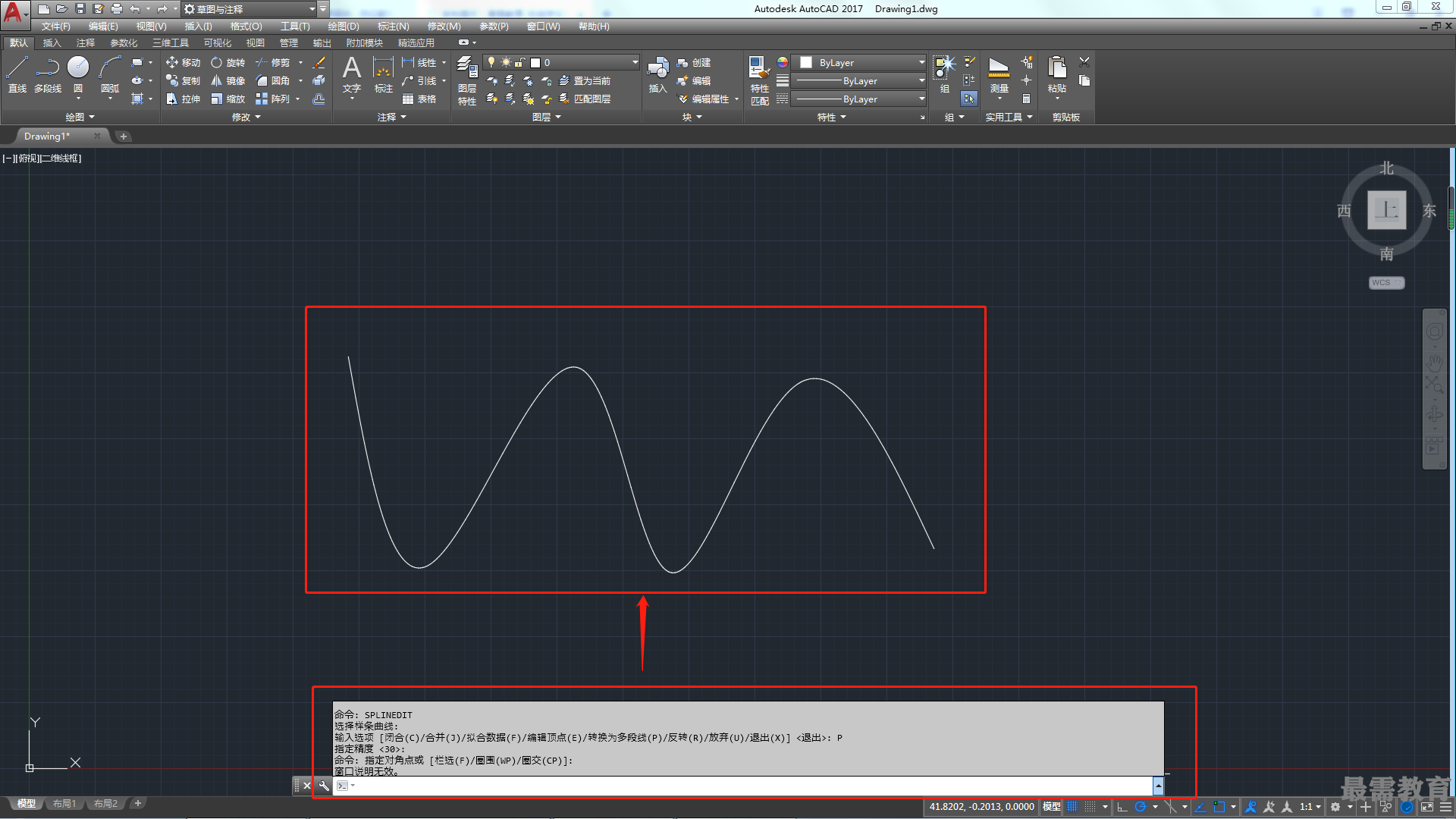

?在命令行中輸入SPLINEDIT命令,然后按回車鍵。

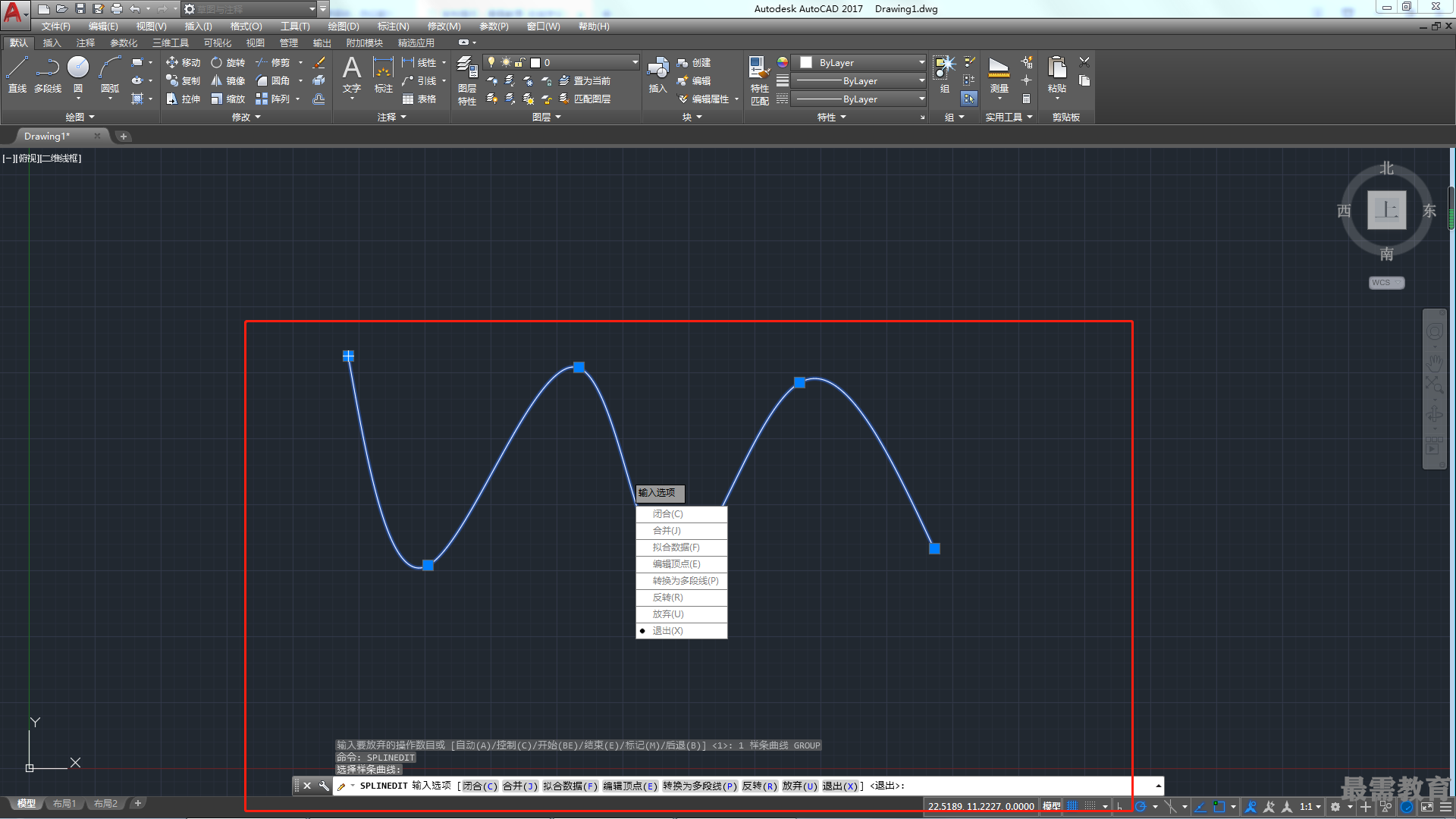

?雙擊樣條曲線。
執行“編輯樣條曲線”命令后,命令行提示內容如下。
命令:_splinedit
選擇樣條曲線:
輸入選項[閉合(C)/合并(J)/擬合數據(F)/編輯頂點(E)/轉換為多段線(P)/反轉(R)/放棄(U)/退出(X)] <退出>
命令行中各選項的含義介紹如下:
?閉合:用于封閉樣條曲線。如樣條曲線已封閉,此處顯示“打開(O)”用于打開封閉的樣條曲線。
?合并:用于將兩條或兩條以上的開放曲線進行合并。
?擬合數據:用于修改樣條曲線的擬合點。其中各個子選項的含義為:“添加”表示將擬合點添加到樣條曲線;“閉合”表示閉合樣條曲線兩個端點;“扭折”表示在樣條曲線上的指定位置添加節點和擬合點,這不會保持在該點的相切或曲率連續性;“移動”表示移動擬合點到新位置;“切線”表示修改樣條曲線的起點和端點切向;“公差”表示使用新的公差值將樣條曲線重新擬合至現有的擬合點。
?編輯頂點:移動樣條曲線的控制點,調節樣條曲線形狀。其中子選項的含義為:“添加”用于添加頂點;“刪除”用于刪除頂點;“提高階數”用于增大樣條曲線的多項式階數(階數為4和26之間的整數);“移動”用于重新定位選定的控制點;“權值”用于根據指定控制點的新權值重新計算樣條曲線,權值越大,樣條曲線越接近控制點。
?轉換為多段線:用于將樣條曲線轉化為多段線。
?反轉:反轉樣條曲線的方向,起點和終點互換。
