AutoCAD 2017——矩形的繪制

“矩形”命令是AutoCAD中最常用的命令之一，它是通過兩個角點來定義的。可以通過以下方法執行“矩形”命令。

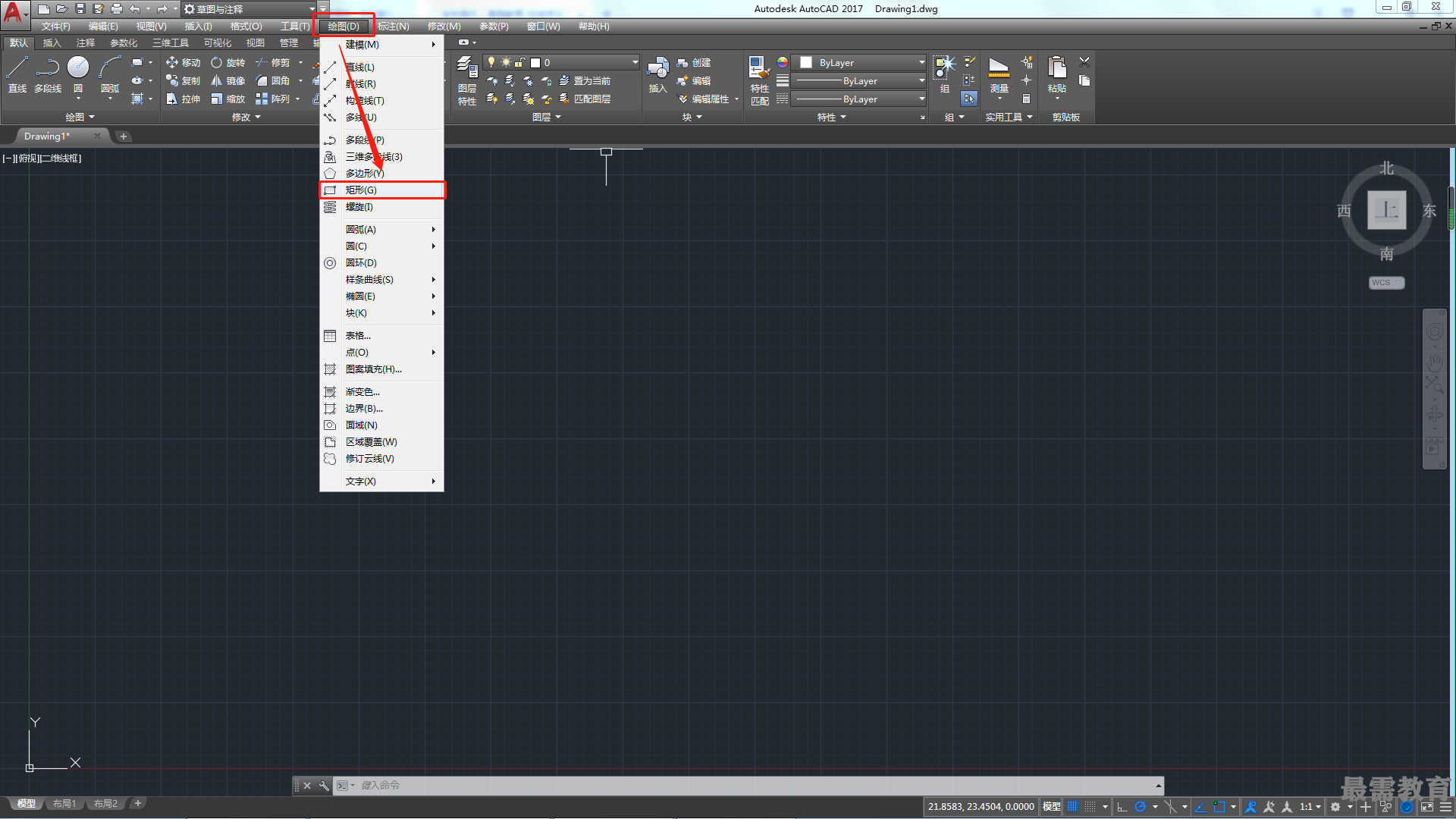

?執行“繪圖>矩形”命令。

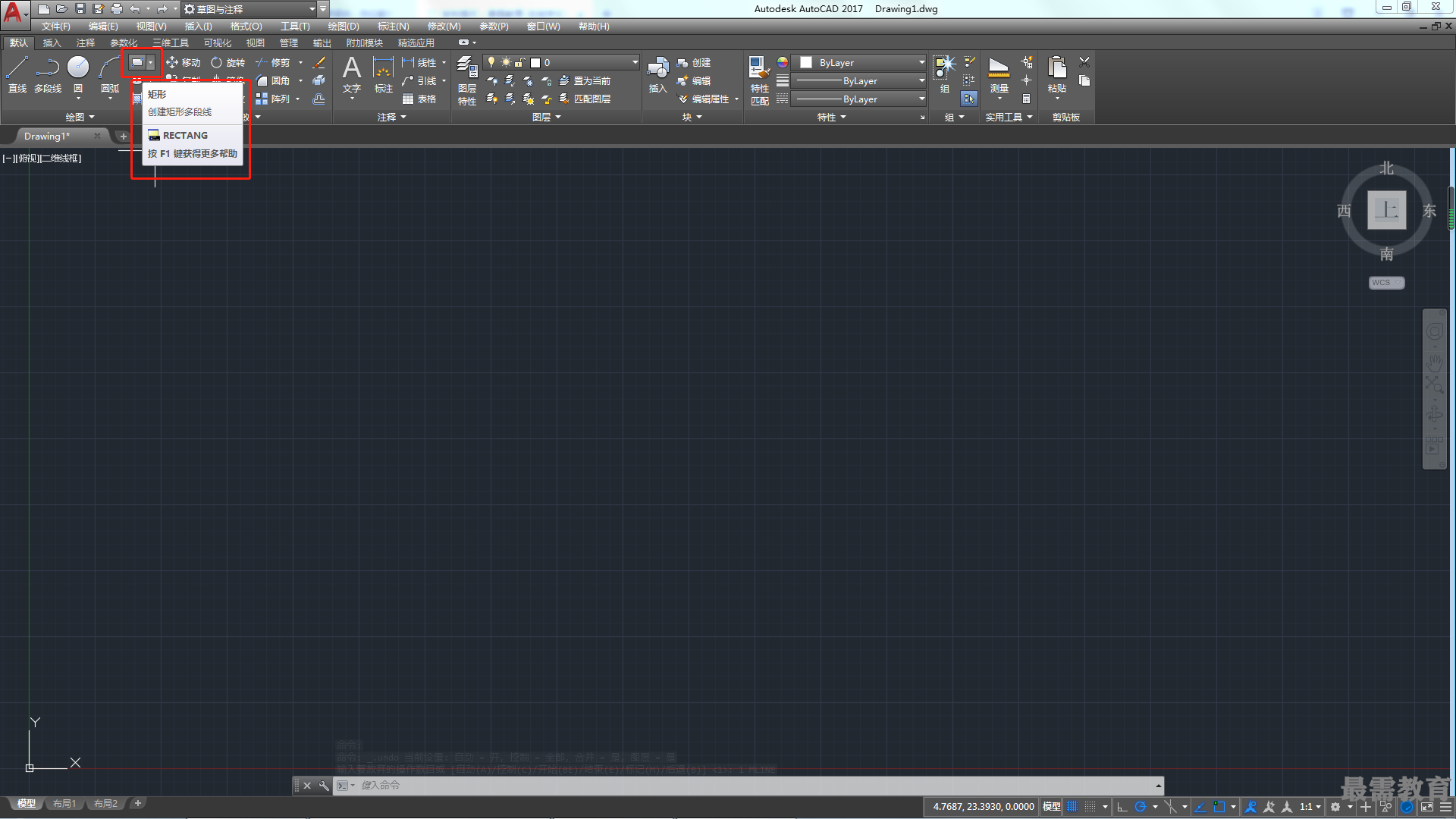

?在“默認”選項卡的“繪圖”面板中單擊“矩形”按鈕。

?在命令行中輸入快捷命令REC,然后按回車鍵。

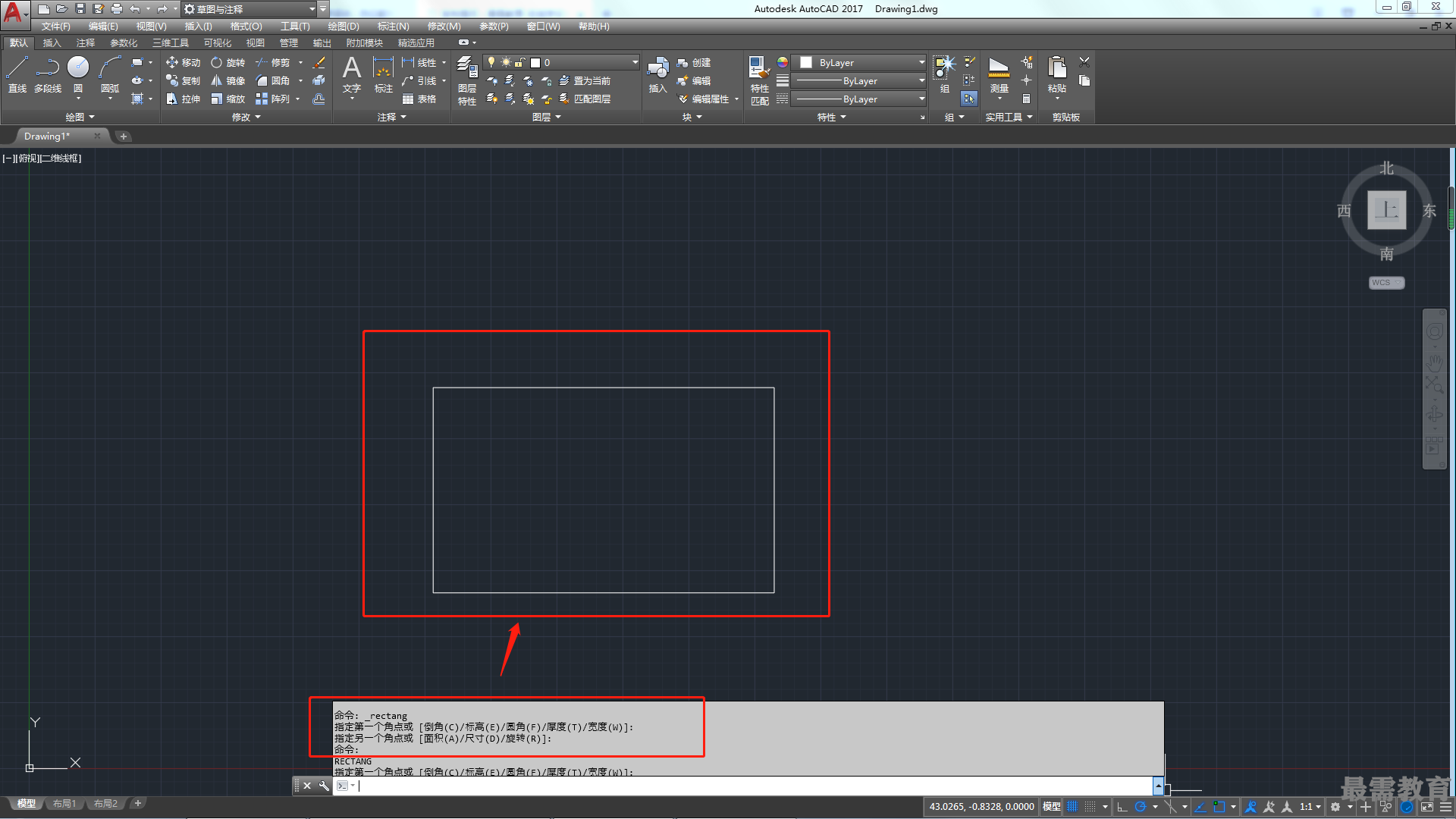

執行“矩形”命令后，命令行提示內容如下。

命令：_rectang

指定第一個角點或[倒角（C)/標高（E)/圓角（F)/厚度（T)/寬度（W)]:

指定另一個角點或[面積(A)/尺寸(D)/旋轉(R)]:

各選項的含義介紹如下：

?角點：通過指定兩個角點繪制矩形。

?倒角：該選項用于繪制帶倒角的矩形，并設置倒角距離。

?標高：該選項一般用于三維繪圖，設置所繪矩形到XY平面的垂直距離。

?圓角：該選項用于繪制帶圓角的矩形，并設置圓角半徑。

?厚度：該選項用于設置矩形的厚度，一般也用于三維繪圖。

?寬度：該選項用于設置矩形的線寬，即矩形4個邊的寬度。
