AutoCAD 2017——正多邊形外切法

提問人:卓娟發(fā)布時間:2021-01-15

外切于圓方法是確定中心位置輸入圓的半徑,所輸入的半徑值為多邊形的中心點到邊線中點的垂直距離。

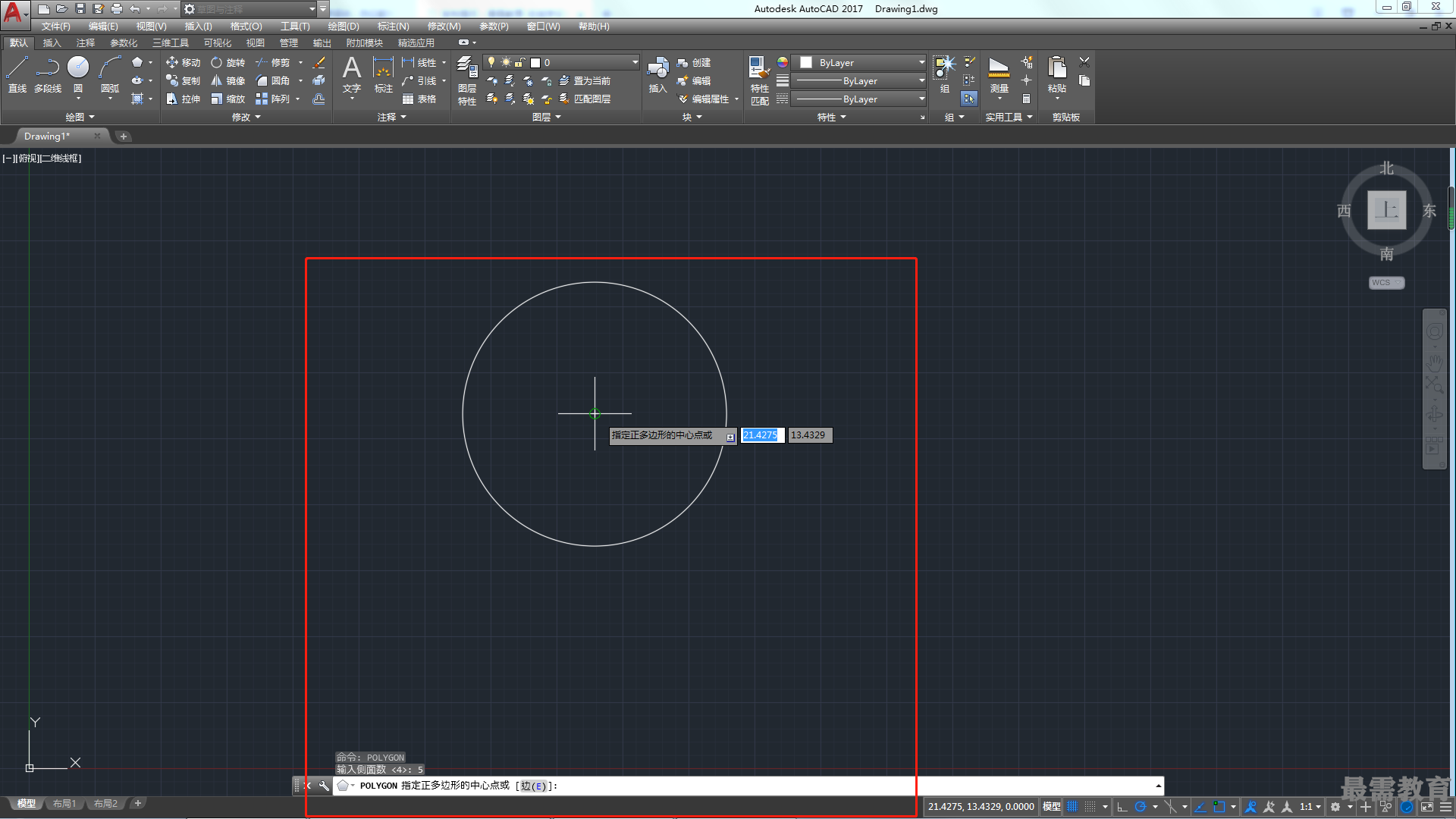

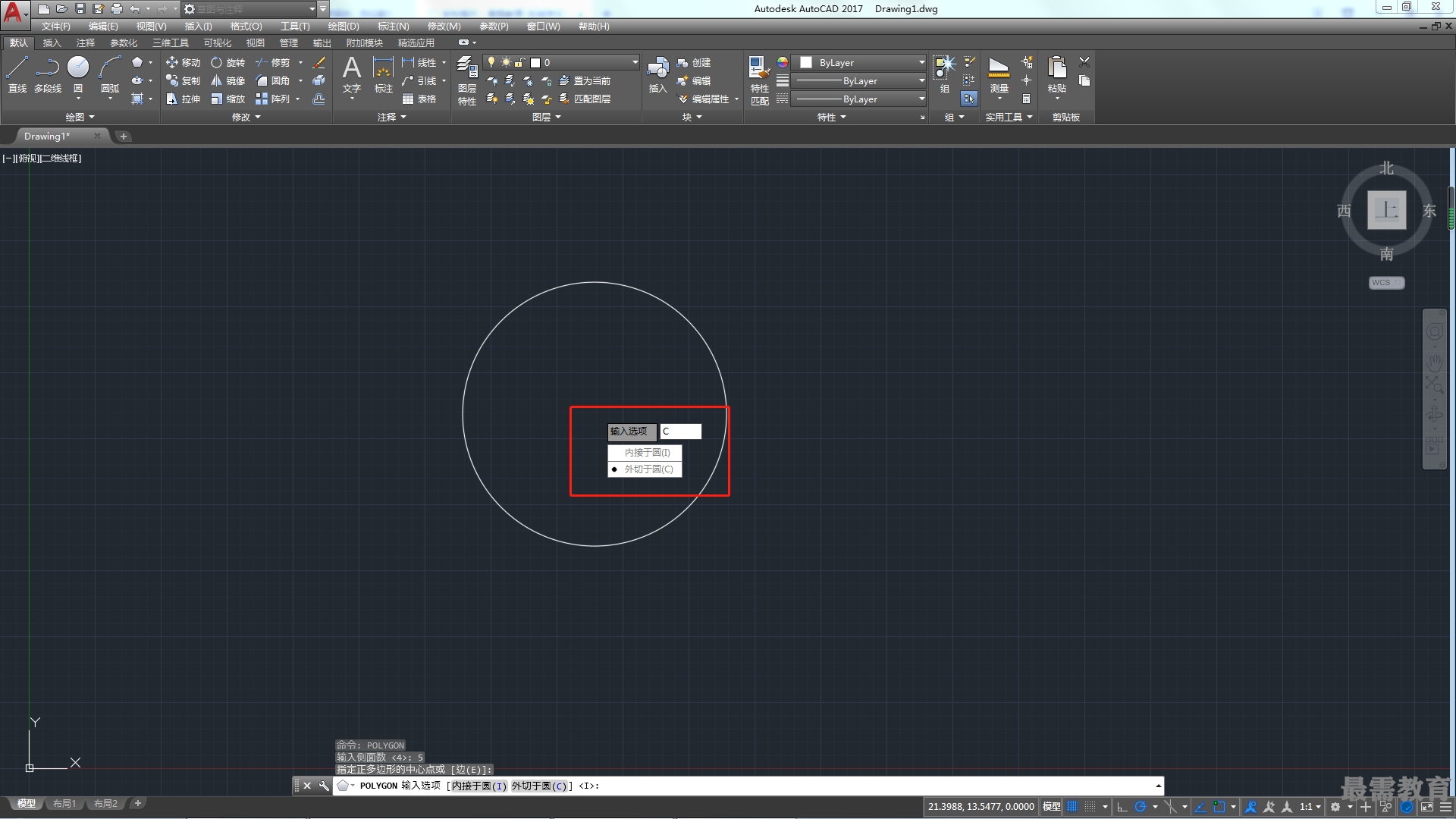

1)單擊“繪圖”面板中的“多邊形”按鈕,在命令行中輸入5并按回車鍵,然后指定圓心為正多邊形的中心點。并選擇“外切于圓”選項,如圖所示。

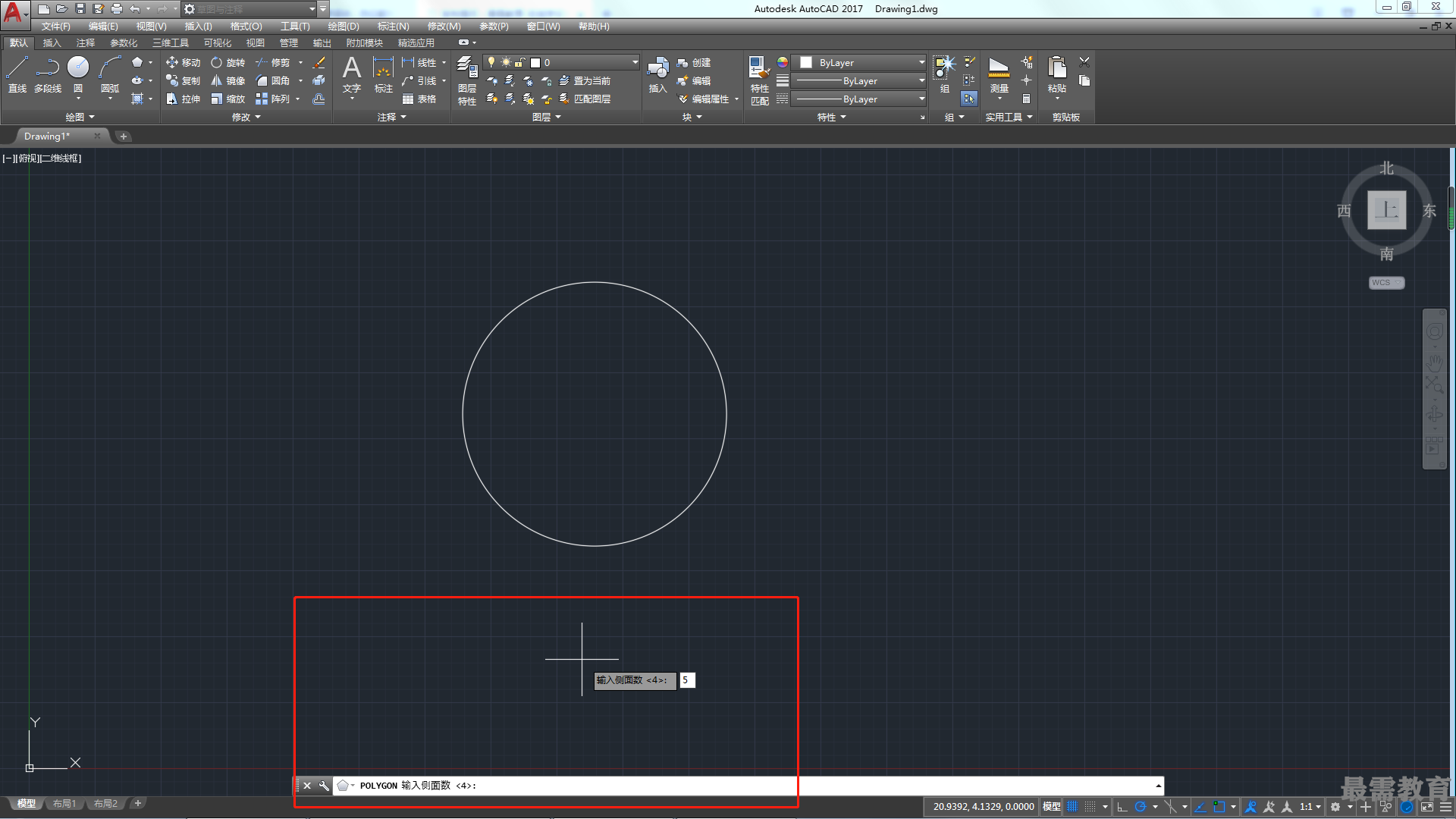

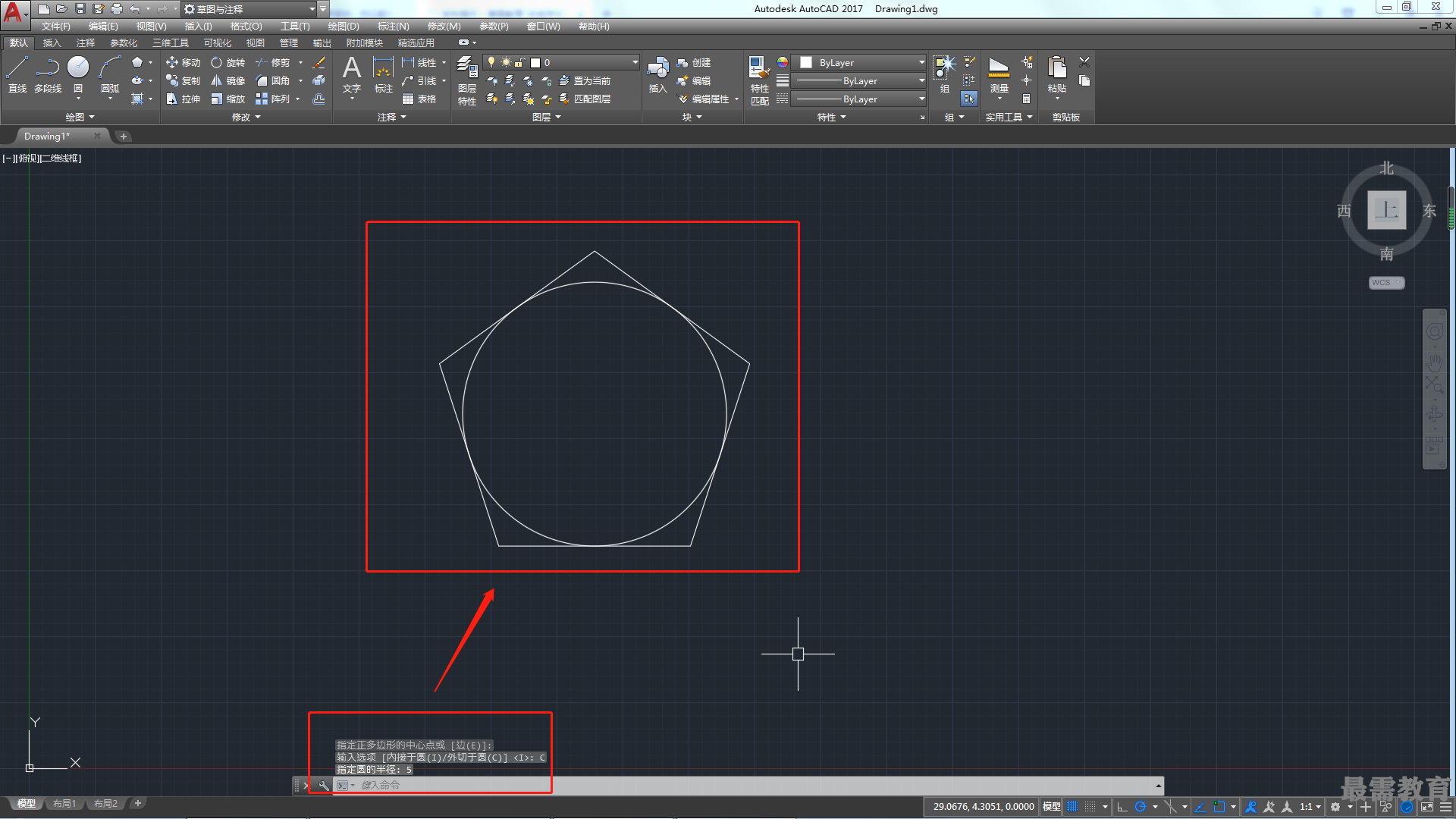

2)在命令行中輸入圓的半徑為5。按回車鍵即可完成正五邊形的繪制。
