AutoCAD 2017——相切、相切、半徑方式

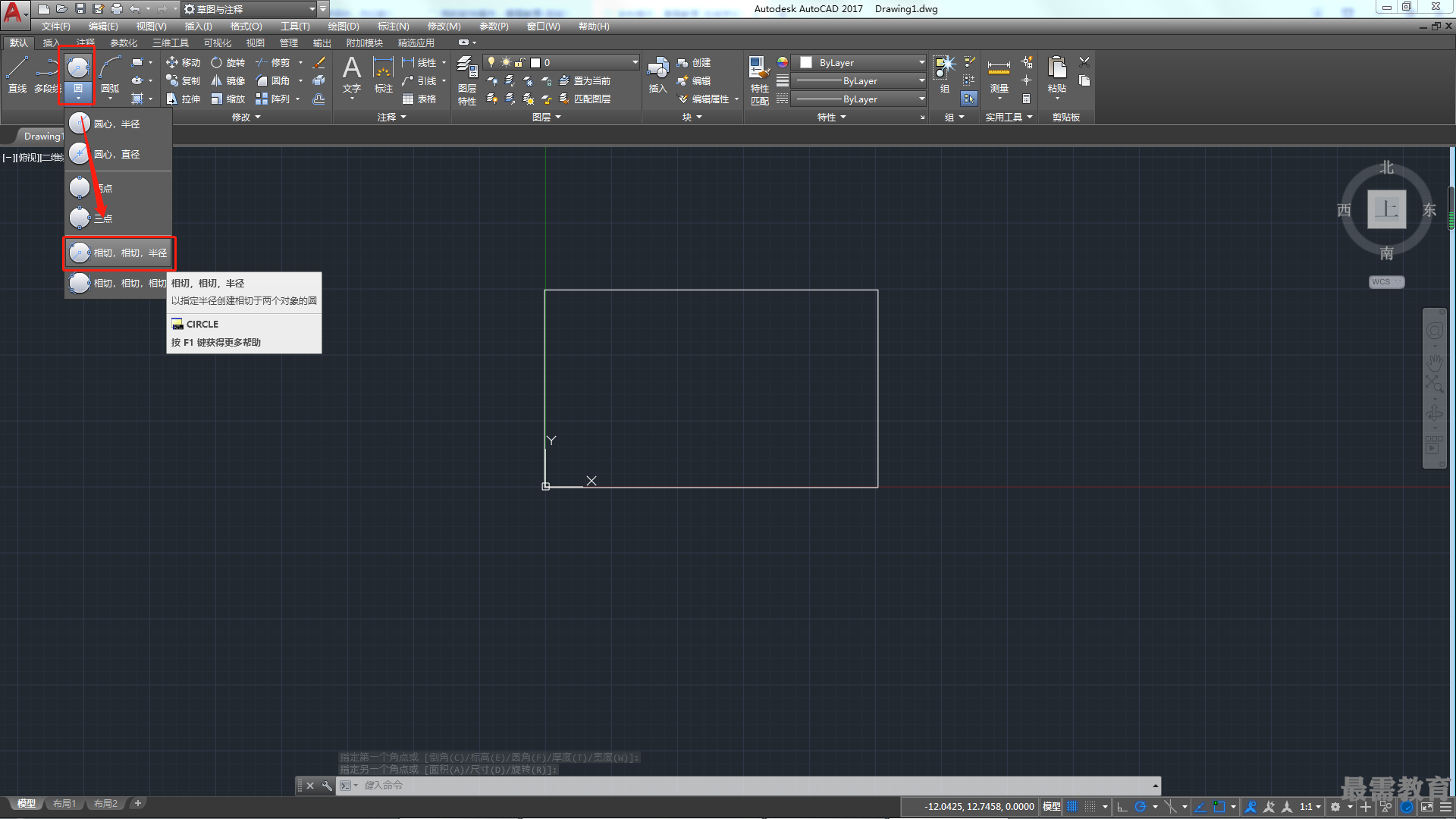

執行“相切,相切,半徑”命令后,命令行提示內容如下。
命令:_circle
指定圓的圓心或[三點(3P)/兩點(2P)/切點、切點、半徑(T)]: _trr
指定對象與圓的第一個切點:
指定對象與圓的第二個切點:
指定圓的半徑<200.0000>:
在繪制圓的過程中,如果指定圓的半徑或直徑的值無效,系統會提示“需要數值距離或第二點” “值必須為正且非零”等信息,或提示重新輸入,或者退出該命令。

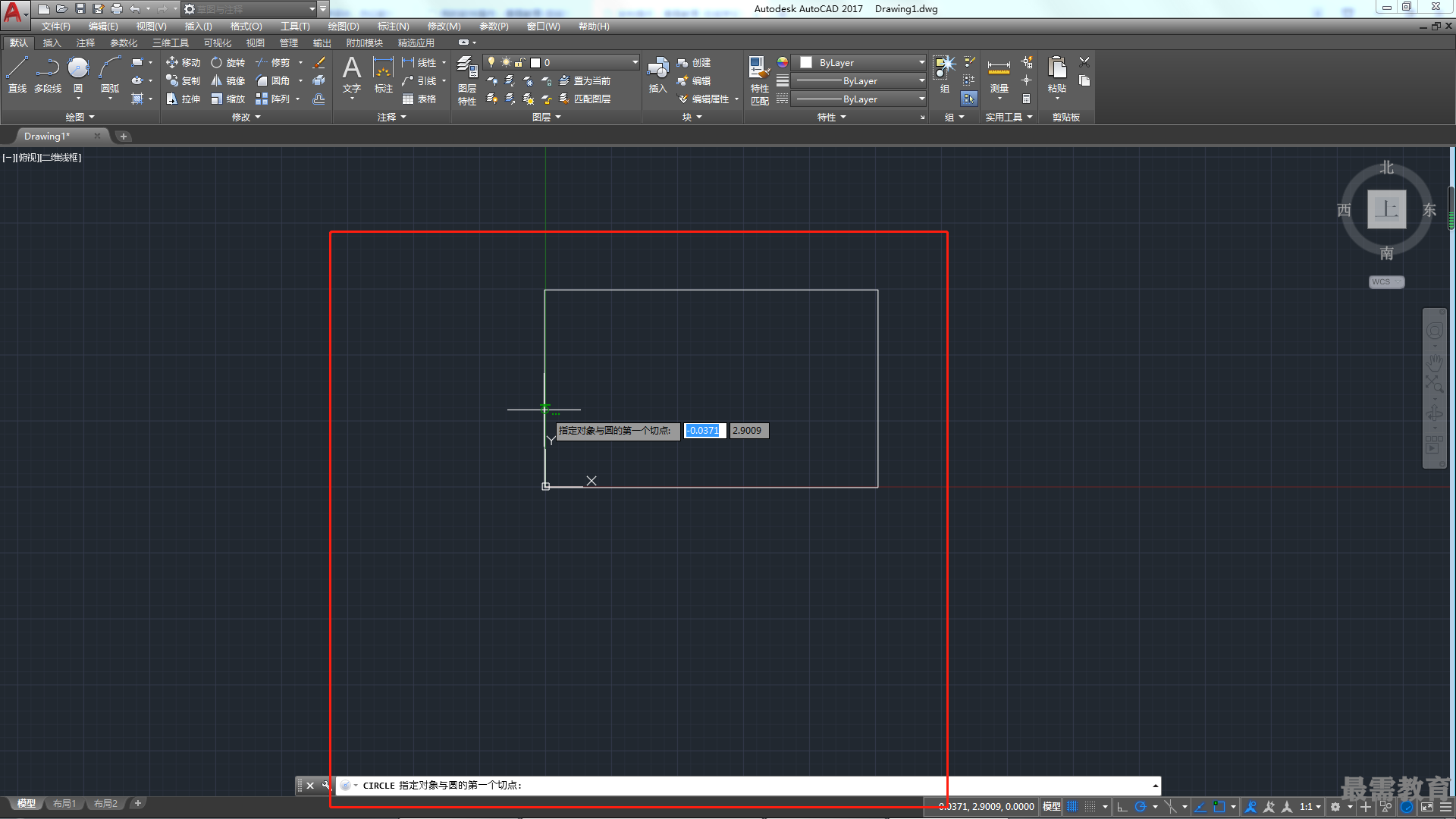

1)執行“相切,相切,半徑”命令,根據命令行的提示指定對象與圓的第一個切點,如圖所示。

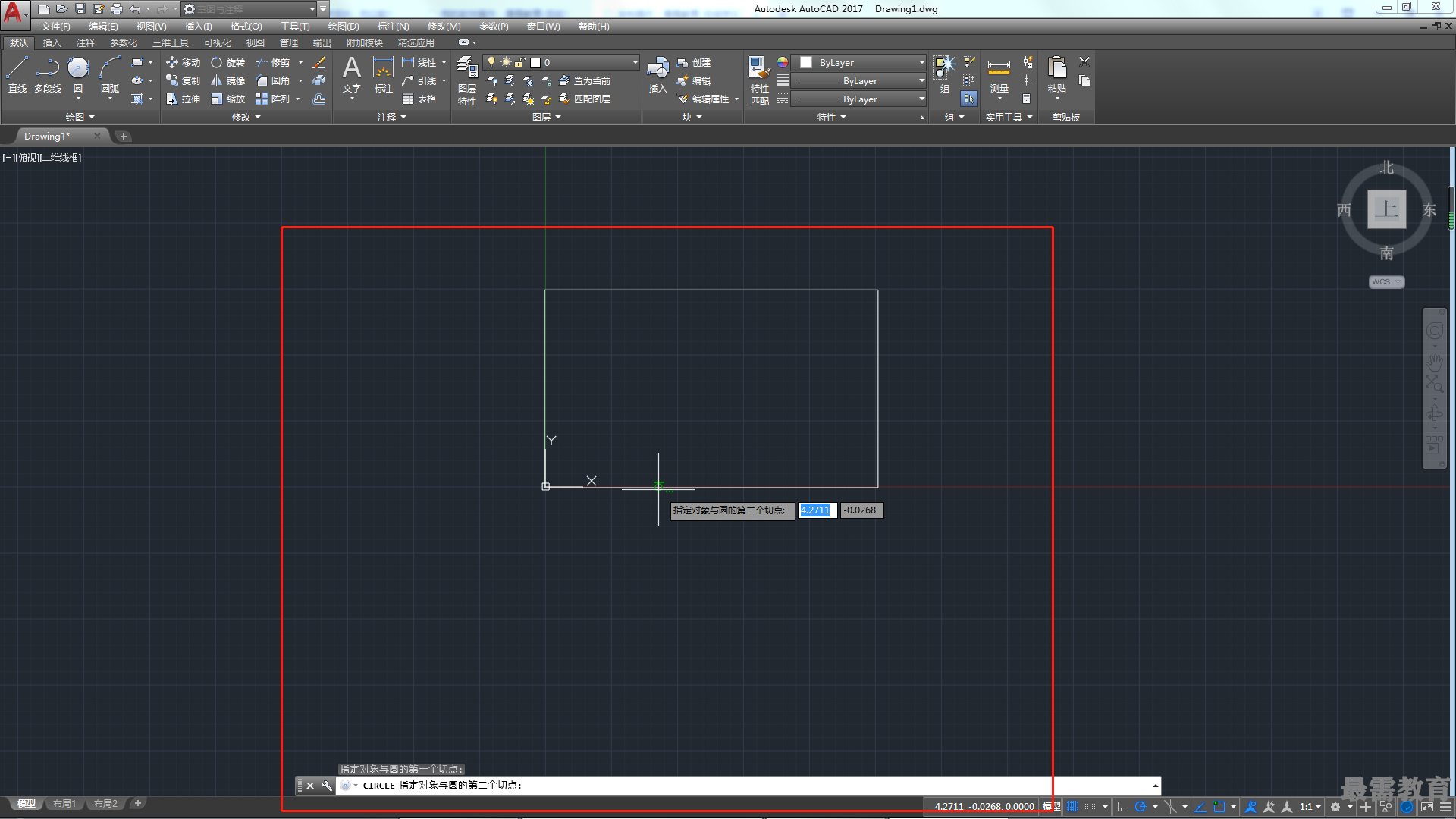

2)指定對象與圓的第二個切點,如圖所示。

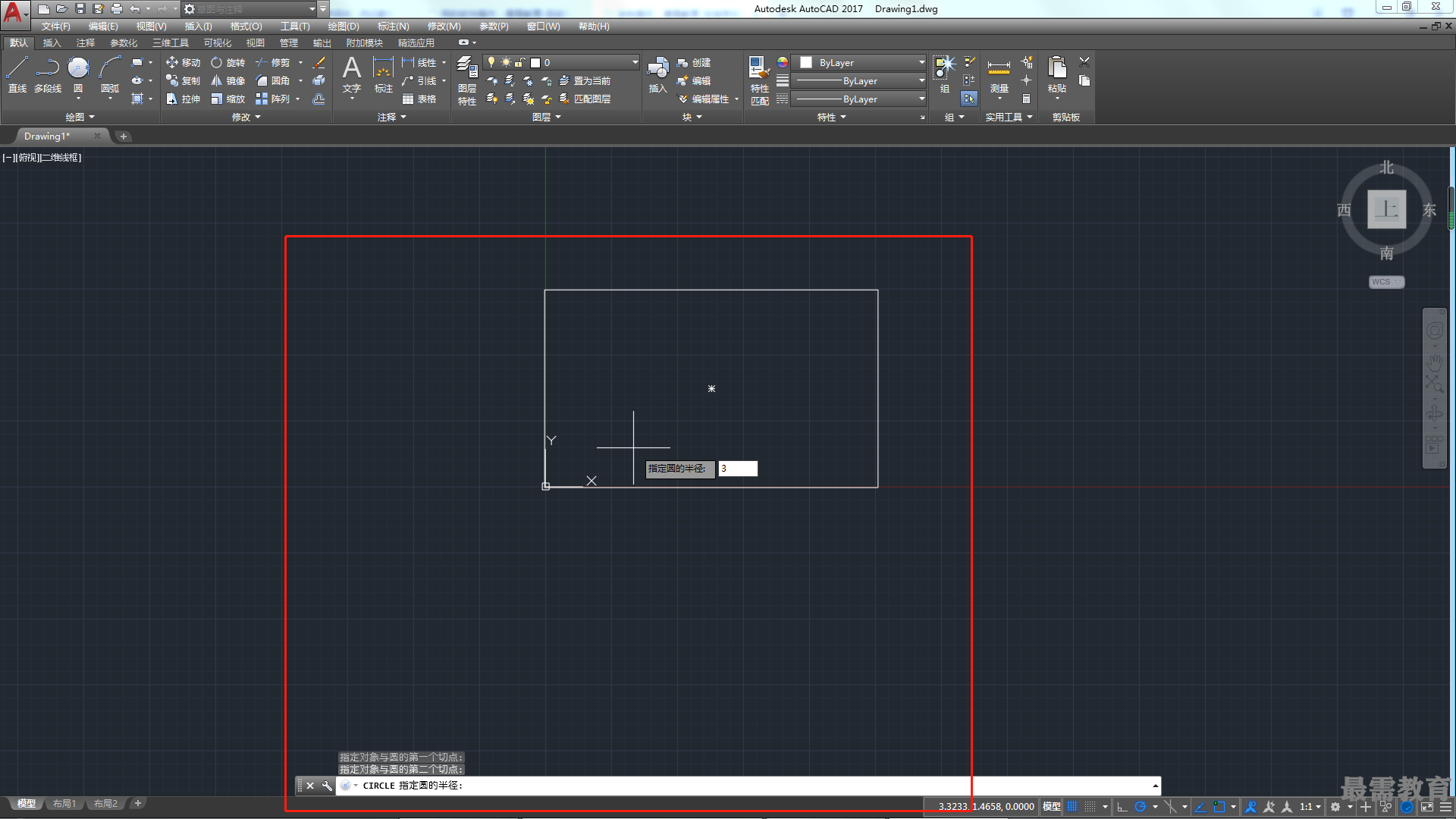

3)根據命令行的提示指定圓的半徑值,如圖所示。

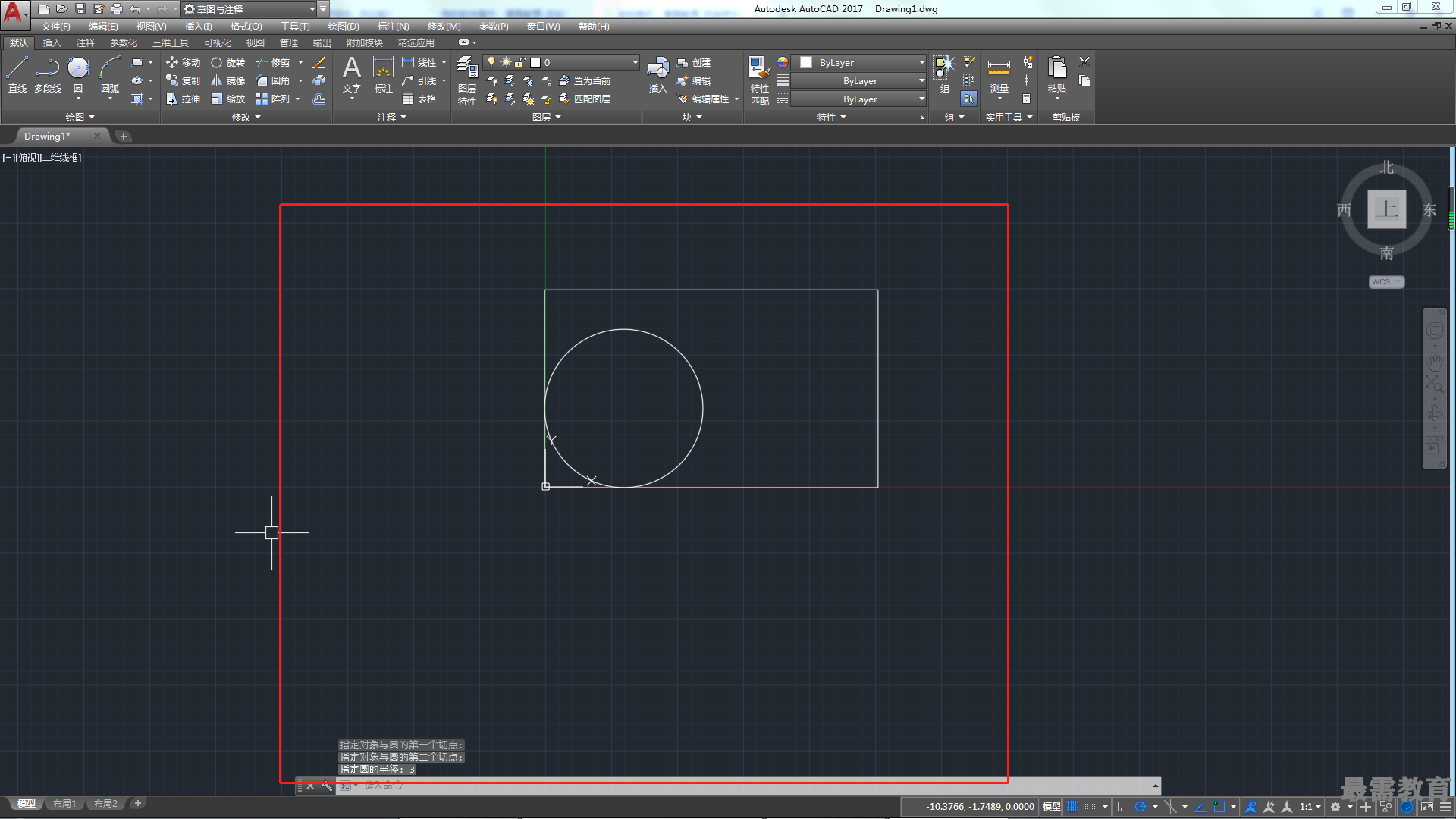

4)按回車鍵確定圓的繪制,最終效果如圖所示。
