AutoCAD 2017——繪制圓弧的幾種方式

繪制圓弧一般需要指定三個點，圓弧的起點、圓弧上的點和圓弧的端點。而在AutoCAD 2017中，繪制圓弧的方法有11種，“三點”命令為系統默認的繪制方式，可以通過以下方法執行“圓弧” 命令。

?在菜單欄中執行“繪圖>圓弧”命令的子命令。

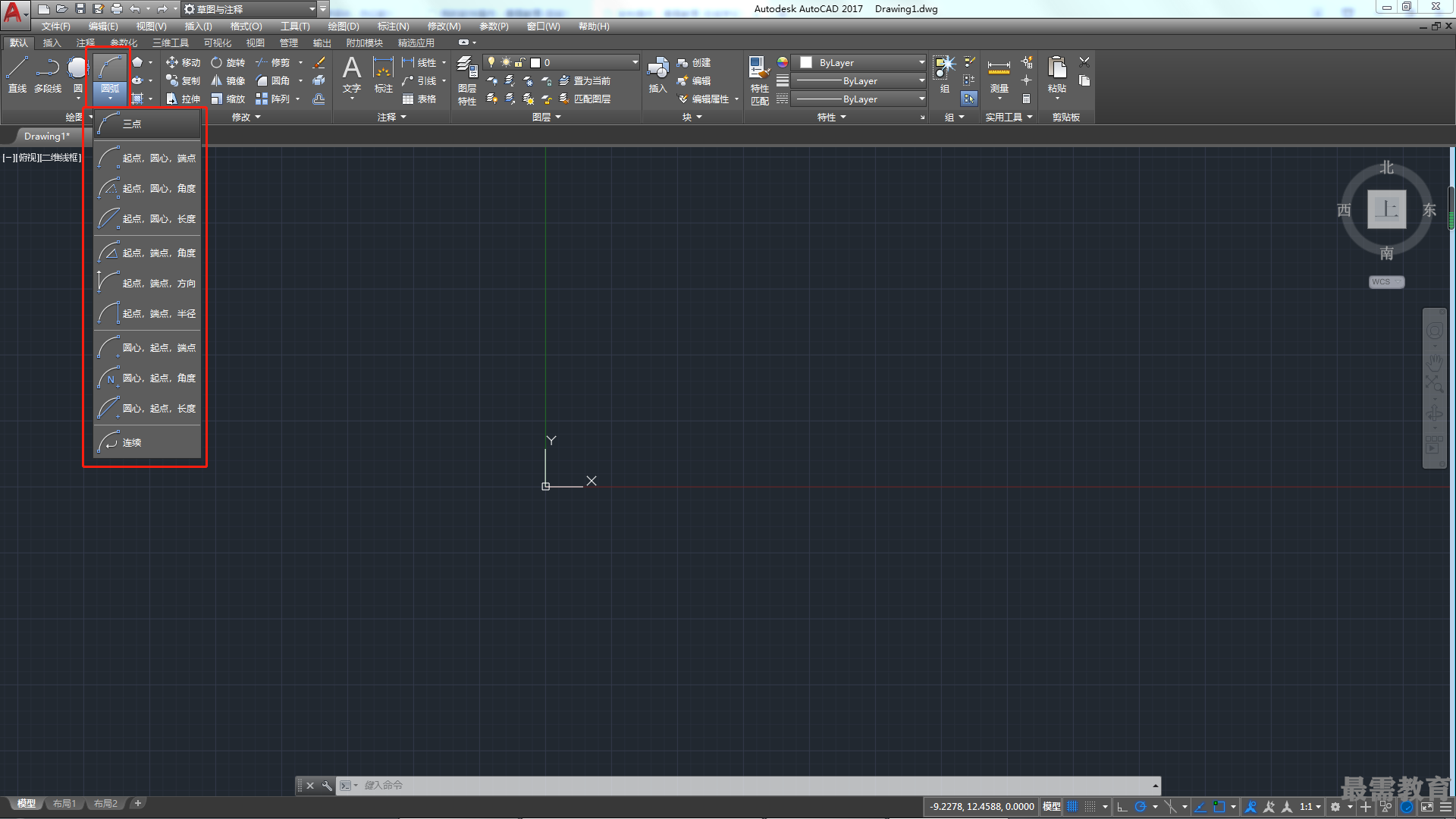

?在“默認"選項卡的“繪圖”面板中單擊“圓弧”下拉按鈕，在展開的下拉菜單中選擇合適方式即可，如圖所示。

下面將對圓弧列表中的每一種命令的功能進行介紹。

?三點：通過指定三個點來創建一條圓弧曲線。第一個點為圓弧的起點，第二個點為圓弧上的點，第三個點為圓弧的端點。

?起點、圓心、端點：指定圓弧的起點、圓心和端點來繪制。

?起點、圓心、角度：指定圓弧的起點、圓心和角度繪制。在輸入角度值時，若當前環境設置的角度方向?yàn)槟鏁r(shí)針?lè)较?，且輸入的角度值為正，則從起始點繞圓心沿逆時針?lè)较蚶L制圓?。蝗糨斎氲慕嵌戎禐樨?fù)，則沿順時針?lè)较蚶L制圓弧。

?起點、圓心、長度：指定圓弧的起點、圓心和長度繪制圓弧。所指定的弦長不能超過起點到圓心距離的兩倍。如果弦長的值為負值，則該值的絕對值將作為對應整圓的空缺部分圓弧的弦長。

?起點、端點、角度：指定圓弧的起點、端點和角度來繪制。

?起點、端點、方向：指定圓弧的起點、端點和方向繪制。移動光標指定起點切向時，系統會在當前光標與圓弧起始點之間形成一條橡皮筋線，此橡皮筋線即可為圓弧在起始點的切線。通過拖動光標確定圓弧在起始點處的切線方向后單擊鼠標，即可得到相應的圓弧。

?起點、端點、半徑：指定圓弧的起點、端點和半徑繪制。

?圓心、起點命令組：指定圓弧的圓心和起點后，再根據需要指定圓弧的端點，或角度或長度即可繪制。

?連續：使用該方法繪制的圓弧將與最后一個創建的對象相切。
