AutoCAD 2017——環形陣列圖形

提問人:卓娟發布時間:2021-01-18

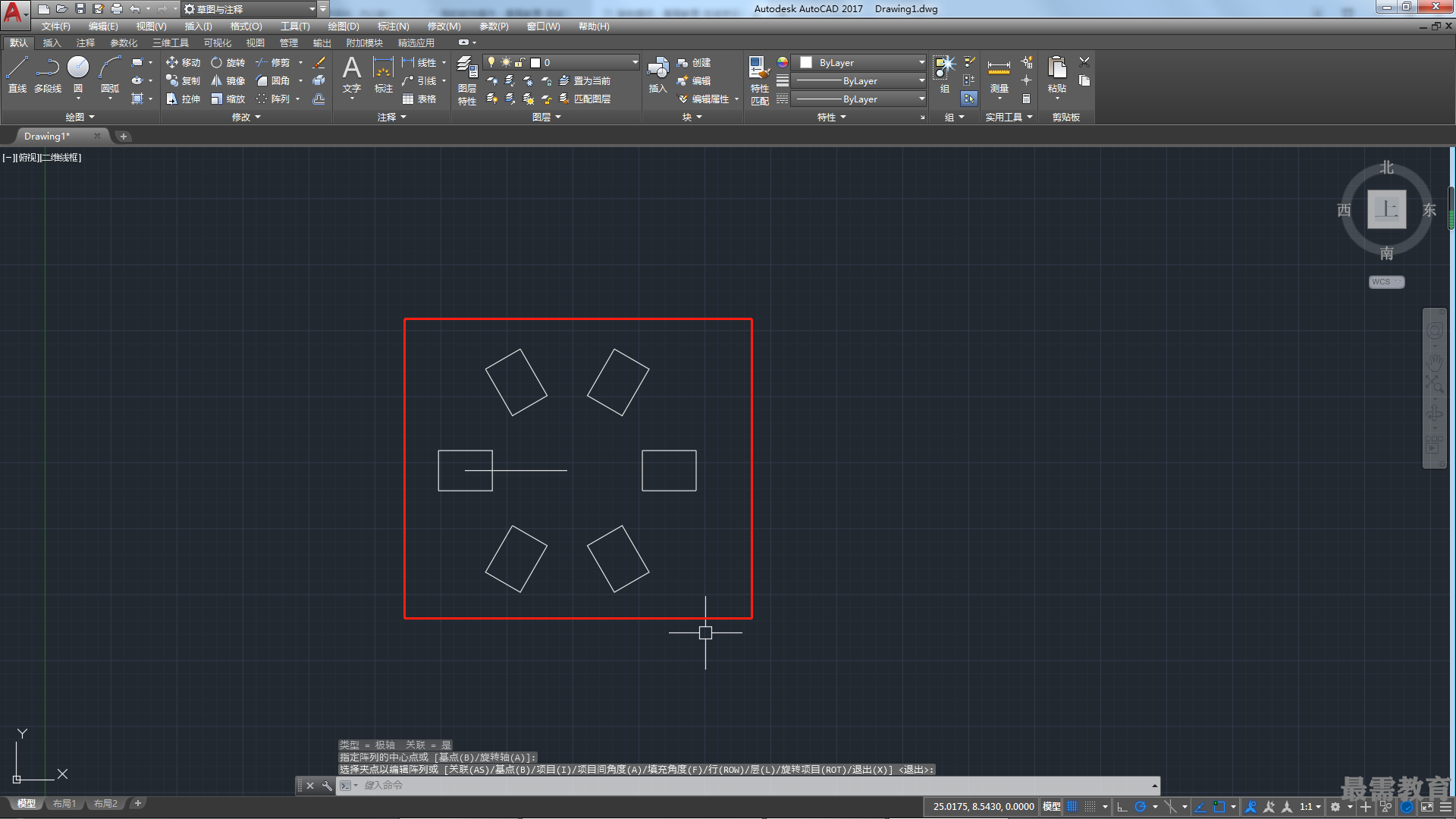

環形陣列是繞某個中心點或旋轉軸形成的環形圖案平均分布對象副本。通過以下方法可以執行環形陣列命令。

?在菜單欄中單擊“修改>陣列>環形陣列"命令。

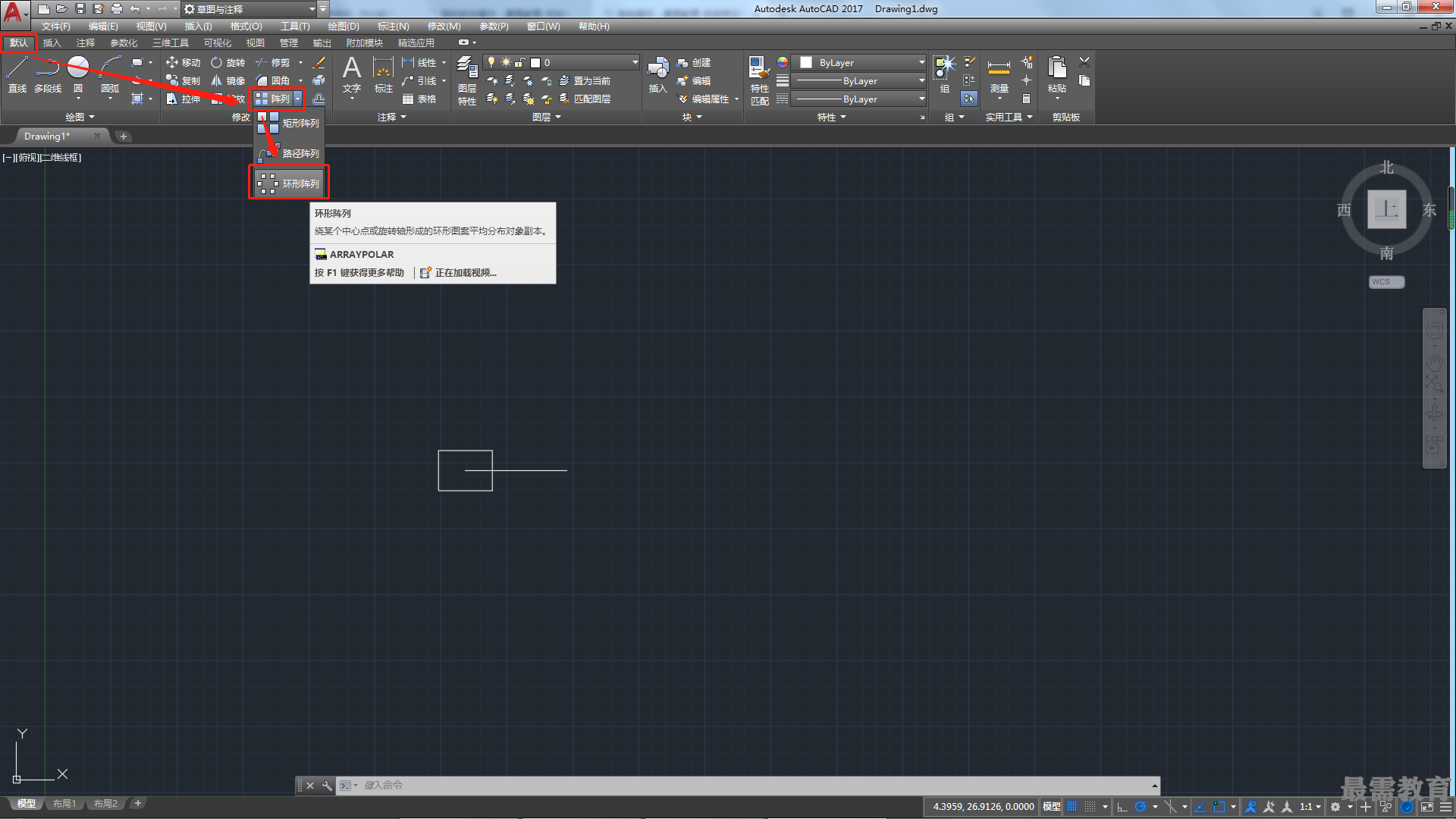

?在“默認”選項卡的“修改”面板中單擊“環形陣列”按鈕。


?在命令行中輸入ARRAYPOLAR命令,然后按回車鍵。

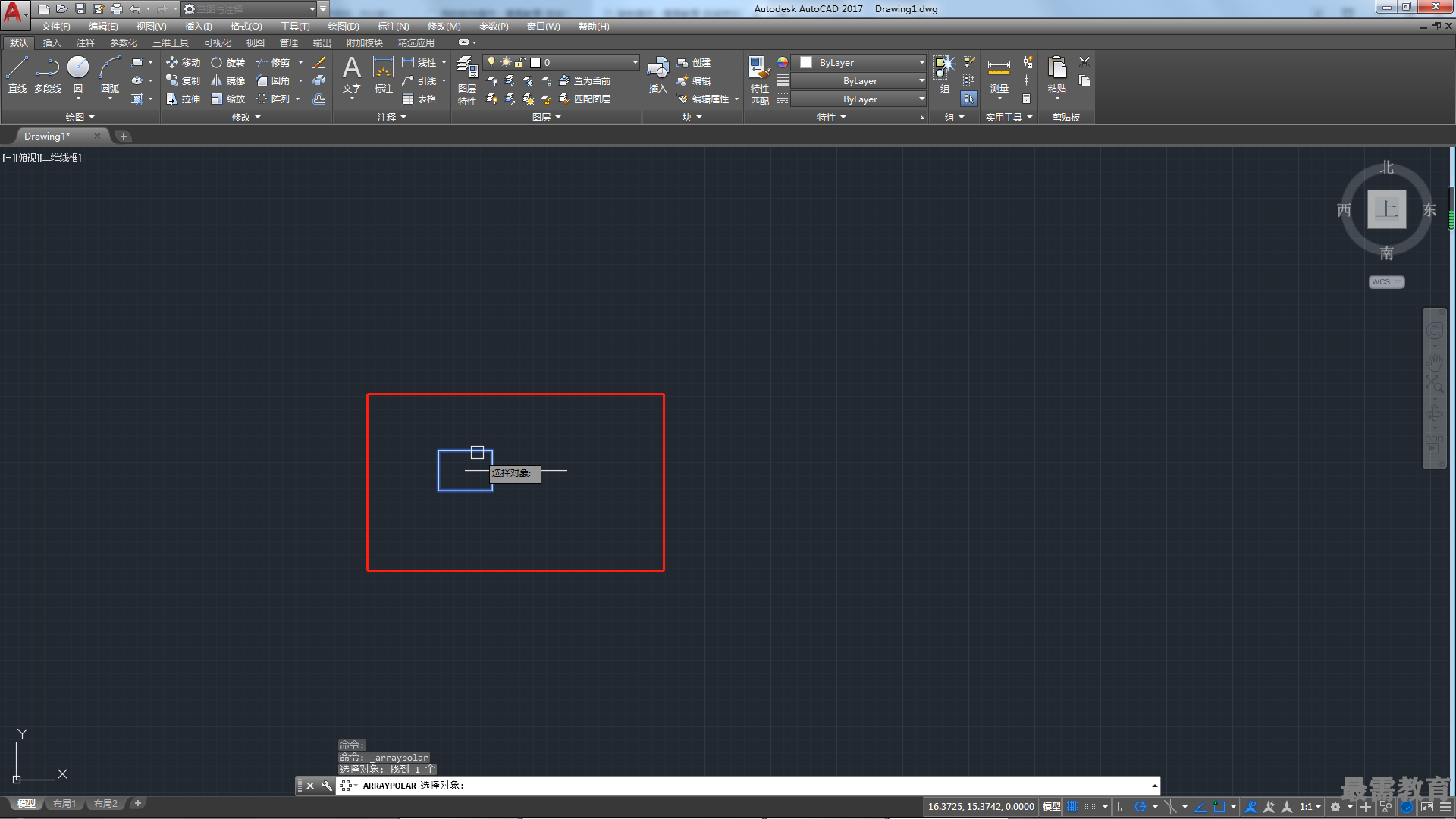

執行上述環形陣列命令后,命令行提示內容如下。

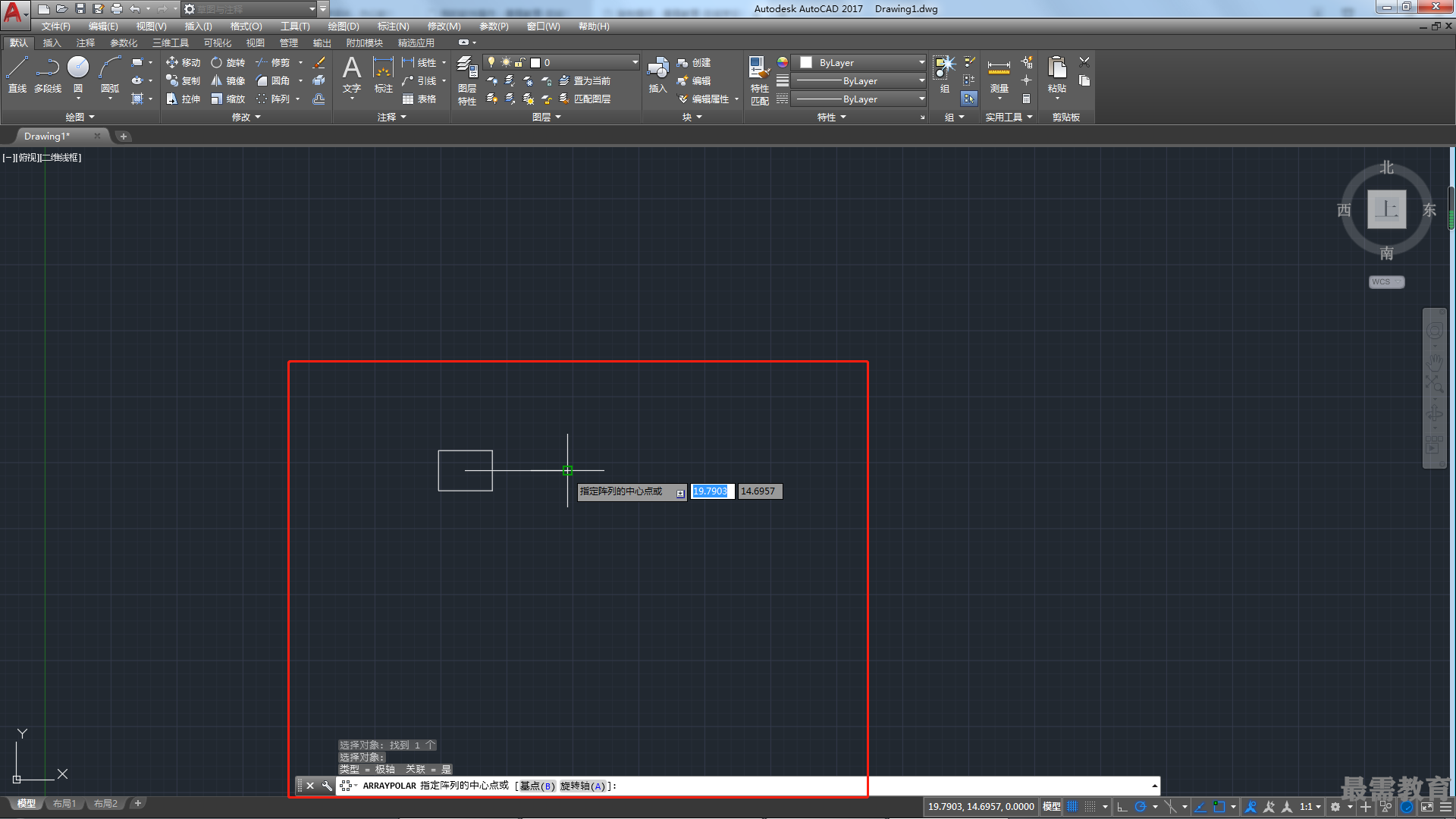

指定陣列的中心點或[基點(B)/旋轉軸(A)]: (指定中心點)

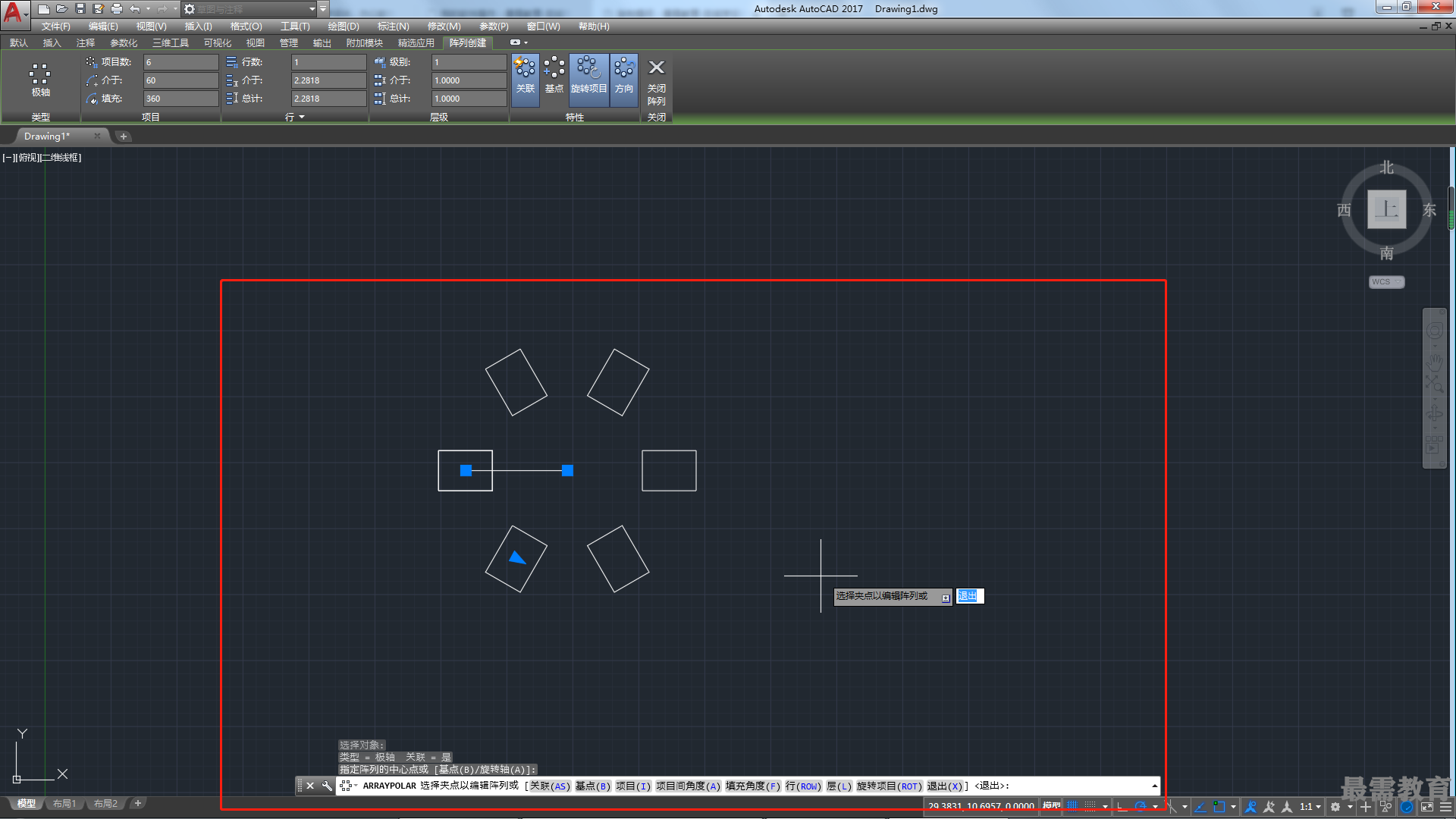

選擇夾點以編輯陣列或[關聯(AS)/基點(B)/項目(I)/項目間角度(A)/填充角度(E)/行(ROW)/層(L)/旋轉項目(ROT)/退出(X] <退出>:


其中,命令行中部分選項含義介紹如下。

?中心點:指定分布陣列項目所圍繞的點。旋轉軸是當前UCS的Z軸。

?旋轉軸:指定由兩個指定點定義的自定義旋轉軸。

?項目:使用值或表達式指定陣列中的項目數。

?項目間角度:使用值或表達式指定項目之間的角度。

?填充角度:使用值或表達式指定陣列中第一個和最后一個項目之間的角度。

?旋轉項目:控制在排列項目時是否旋轉項目。
