AutoCAD 2017——路徑陣列圖形

提問人:卓娟發布時間:2021-01-18

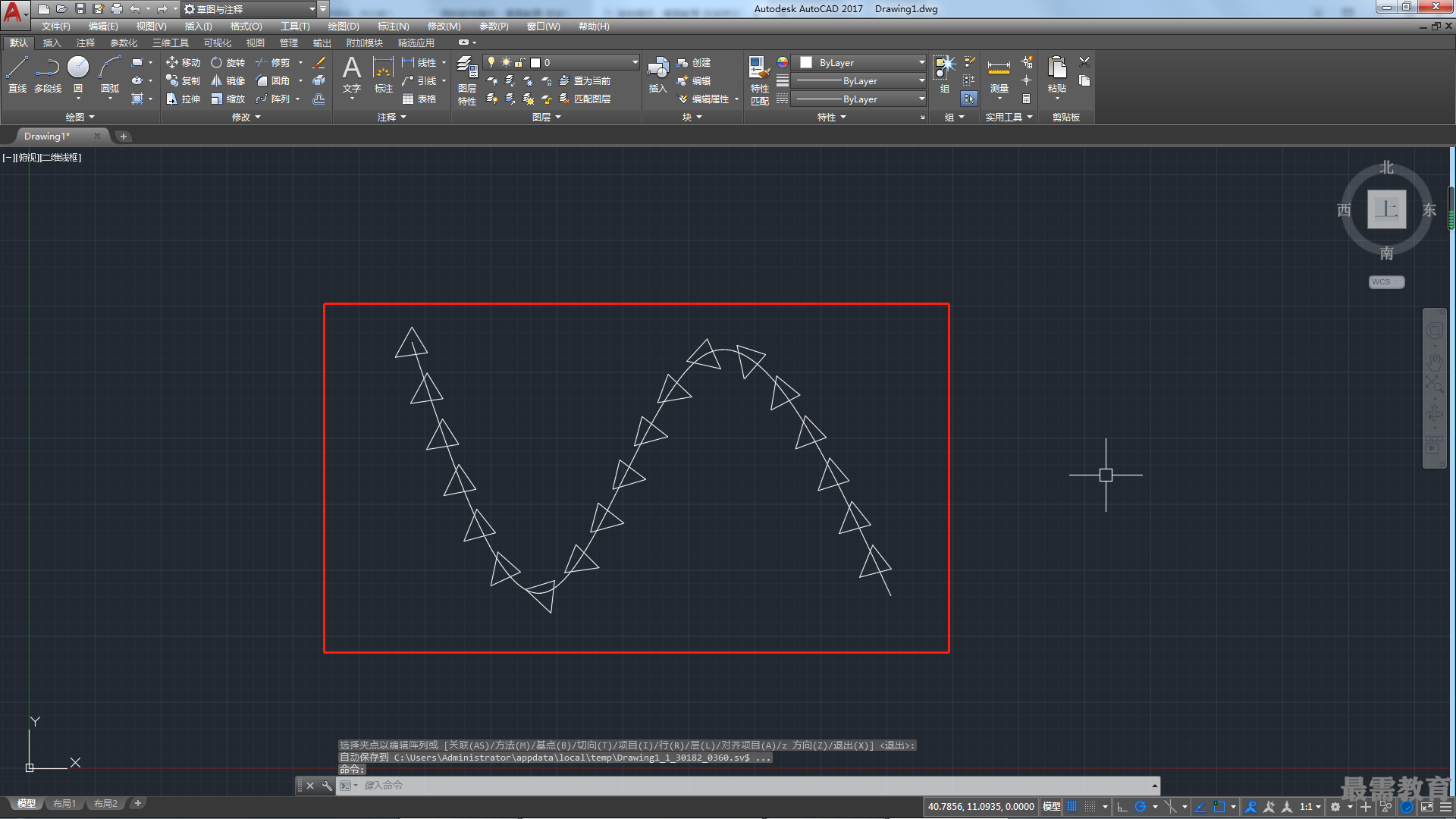

路徑陣列是沿整個路徑或部分路徑平均分布對象副本,路徑可以是曲線、弧線、折線等所有開放型線段。通過以下方法可以執行環形陣列命令。

?執行“修改〉陣列〉路徑陣列”命令。

?在“默認”選項卡的“修改”面板中單擊"路徑陣列”按鈕


?在命令行中輸入快捷命令A(yù)R,選擇“路徑陣列”選項。

執行“路徑陣列”命令后,命令行提示內容如下。

命令:_arraypath

選擇對象:找到1個

選擇對象:

類型=路徑 關聯=是

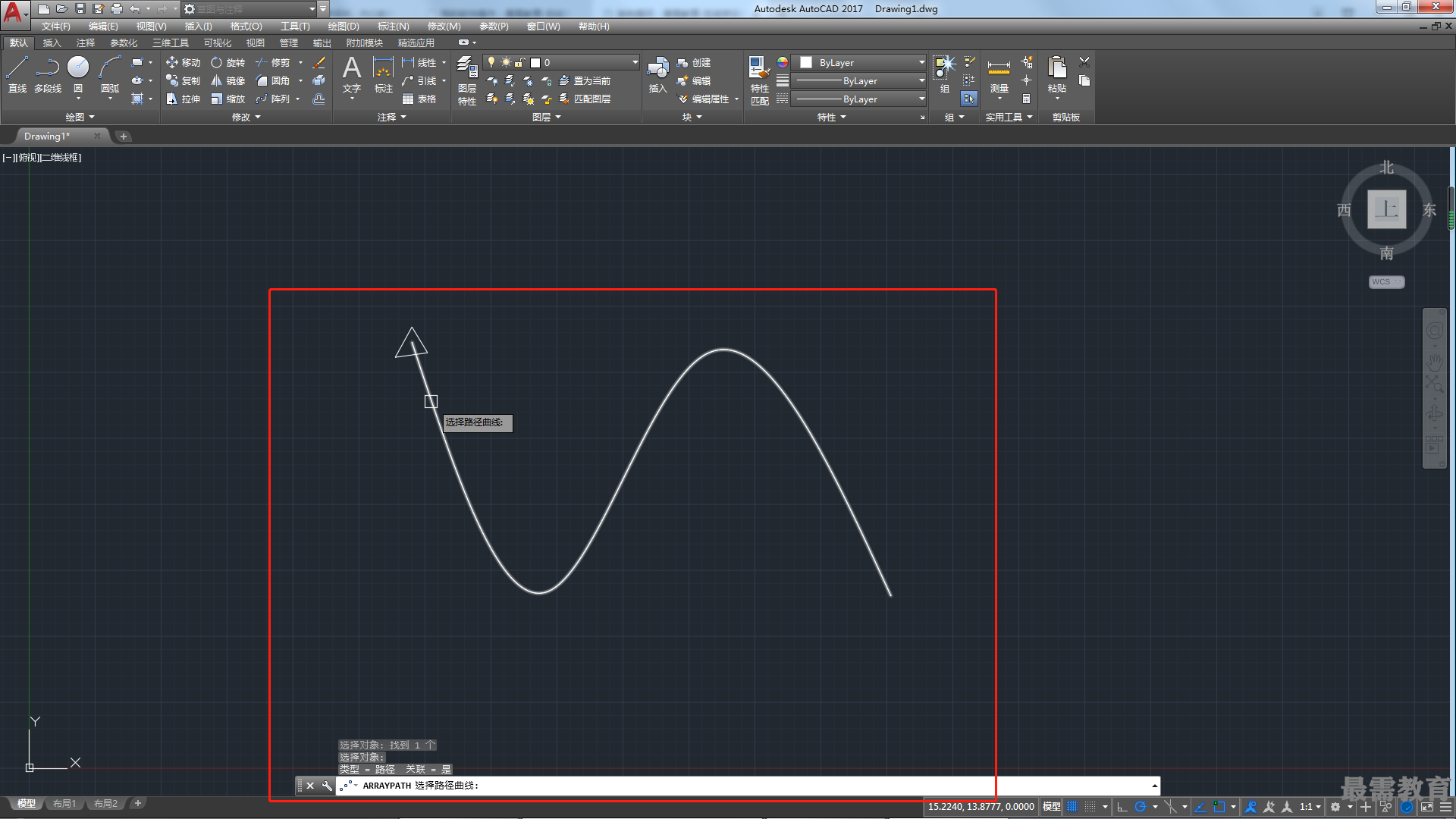

選擇路徑曲線:

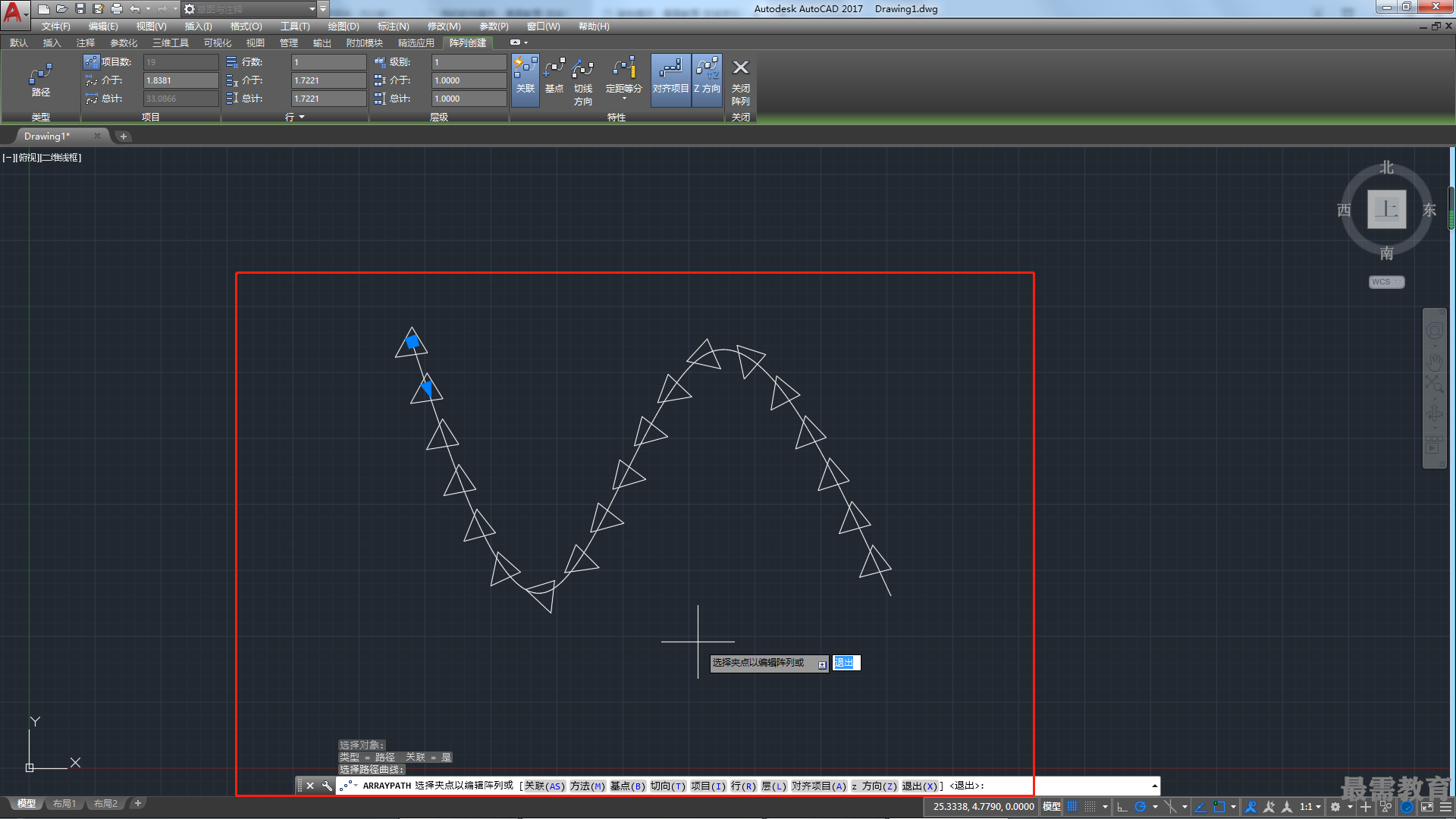

選擇夾點以編輯陣列或[關聯(AS)/方法(M)/基點(B)/切向(T)/項目(I)/行(R)/層(L)/對齊項目(A)/Z方向(Z)/ 退出(X)


其中,命令行中部分選項含義介紹如下。

?路徑曲線:指定用于陣列路徑的對象。選擇直線、多段線、三維多段線、樣條曲線、螺旋、圓弧、圓或橢圓。

?方法:控制如何沿路徑分布項目?!岸〝?shù)等分”是將指定數量的項目沿路徑的長度均勻分布?!岸ň嗟确帧笔且灾付ǖ拈g隔沿路徑分布項目。

?切向:指定陣列中的項目如何相對于路徑的起始方向?qū)R。

?項目:根據“方法”設置,指定項目數或項目之間的距離?!把芈窂降捻?xiàng)目數”(當“方法”為“定數等分”時可用)用于使用值或表達式指定陣列中的項目數?!把芈窂降捻?xiàng)目之間的距離”(當“方法”為“定距等分”時可用)用于使用值或表達式指定陣列中的項目的距離。默認情況下,使用最大項目數填充陣列,這些項目使用輸入的距離填充路徑。也可以啟用“填充整個路徑”,以便在路徑長度更改時調整項目數。

?對齊項目:指定是否對齊每個項目以與路徑的方向相切。對齊相對于第一個項目的方向。

?Z方向:控制是否保持項目的原始Z方向或沿三維路徑自然傾斜項目。
