AutoCAD 2017——鏡像圖形

提問人:卓娟發布時間:2021-01-18

鏡像可以按指定的鏡像線翻轉對象,創建出對稱的鏡像圖像,該功能經常用于繪制對稱圖形。在AutoCAD 2017中,可以通過以下方法執行“鏡像”命令。

?執行“修改>鏡像”命令。

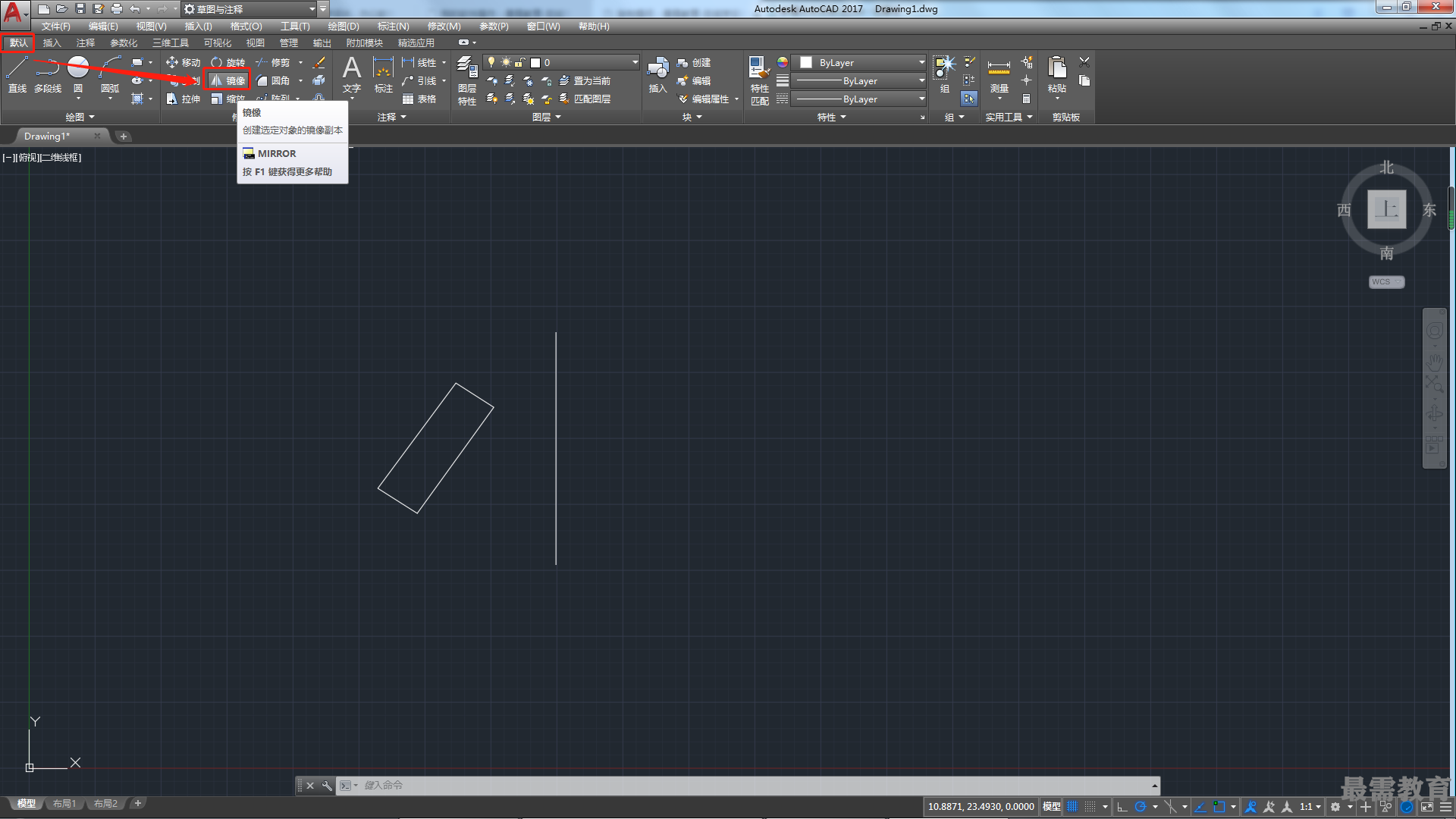

?在“默認”選項卡的“修改”面板中單擊“鏡像”按鈕。


?在命令行中輸入快捷命令MI,然后按回車鍵。

執行“鏡像”命令后,命令行提示內容如下。

命令:_mirror

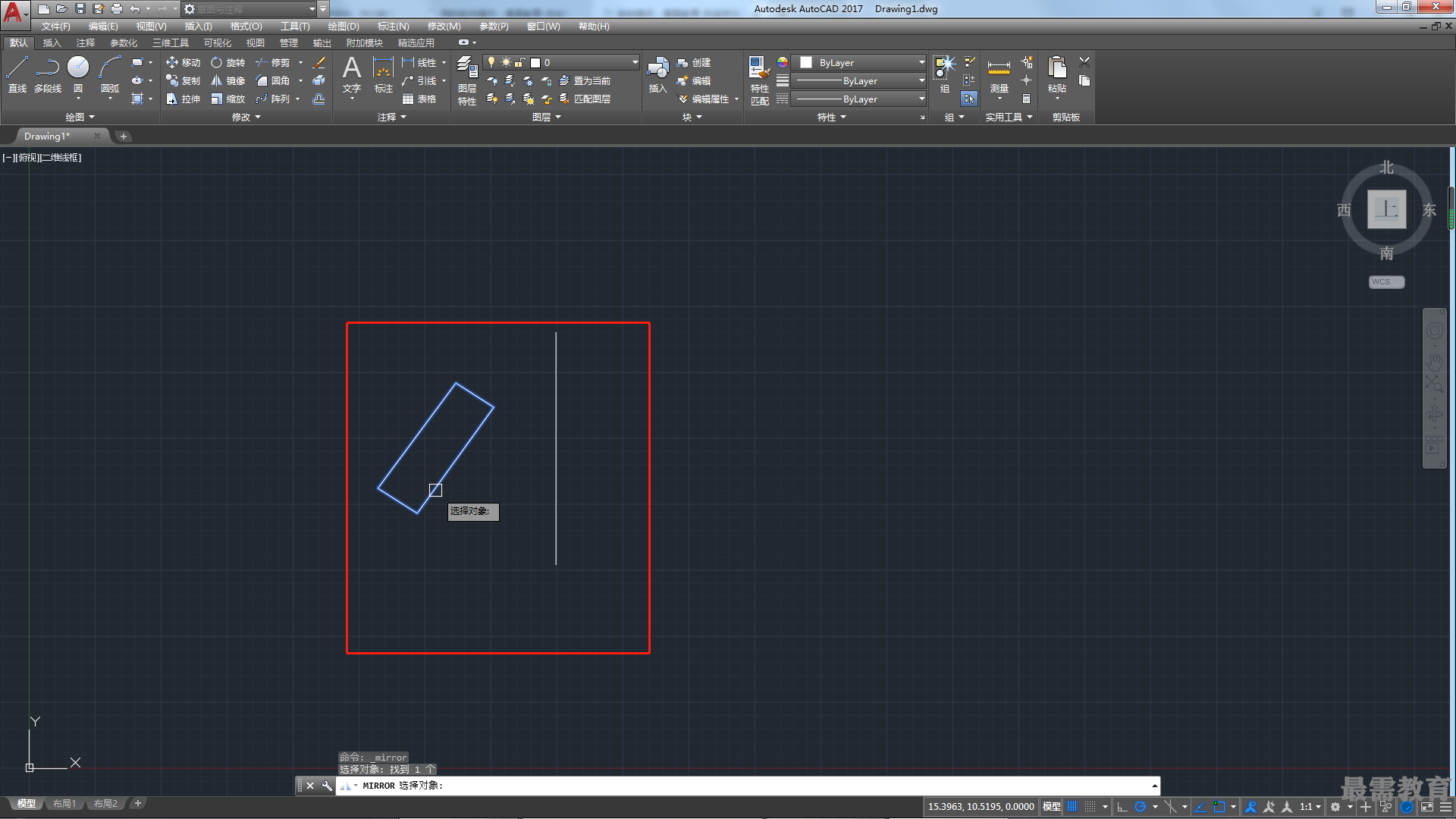

選擇對象:找到1個 (選擇對象)

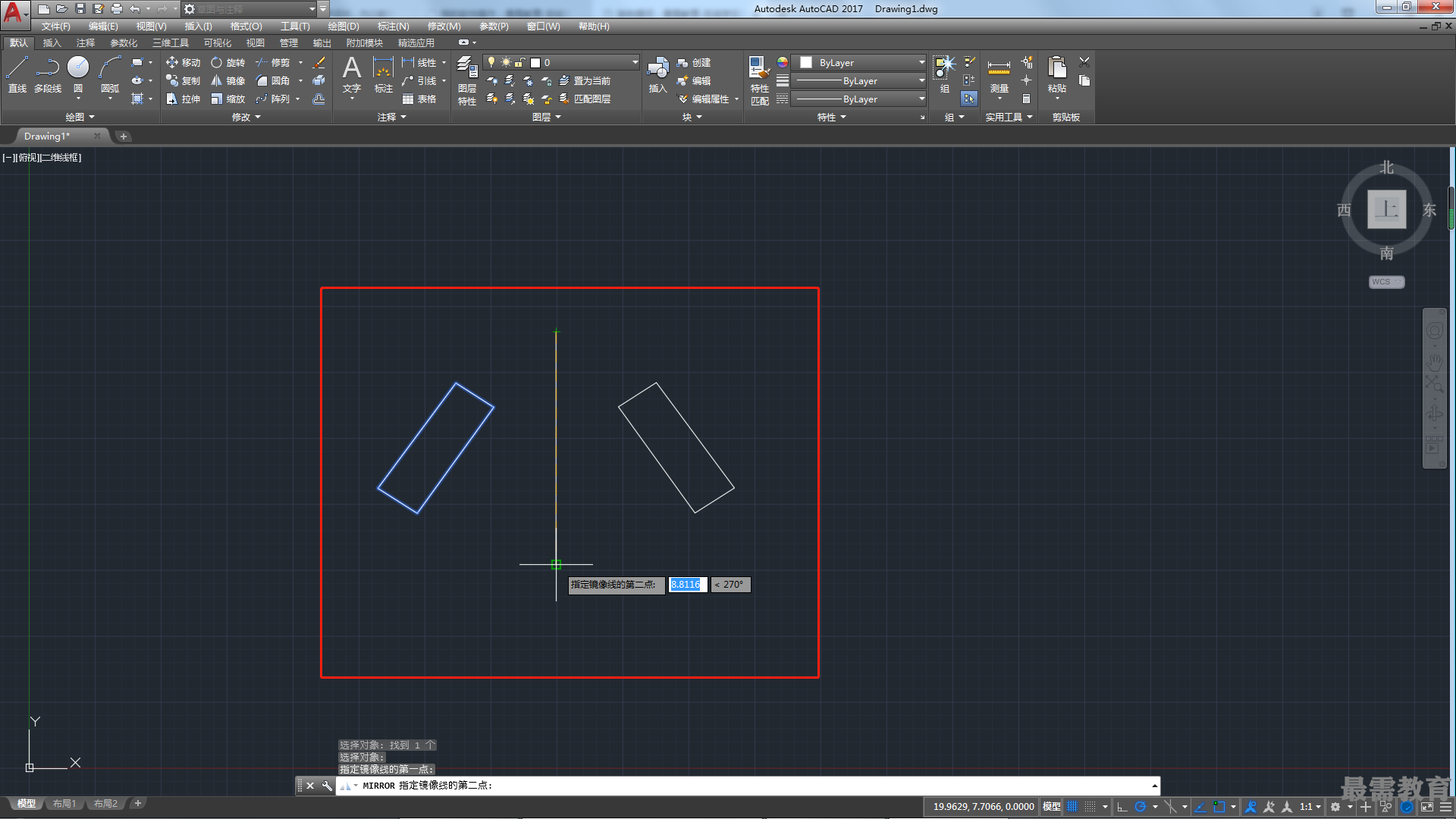

選擇對象:指定鏡像線的第一點:指定鏡像線的第二點: (指定鏡像點)

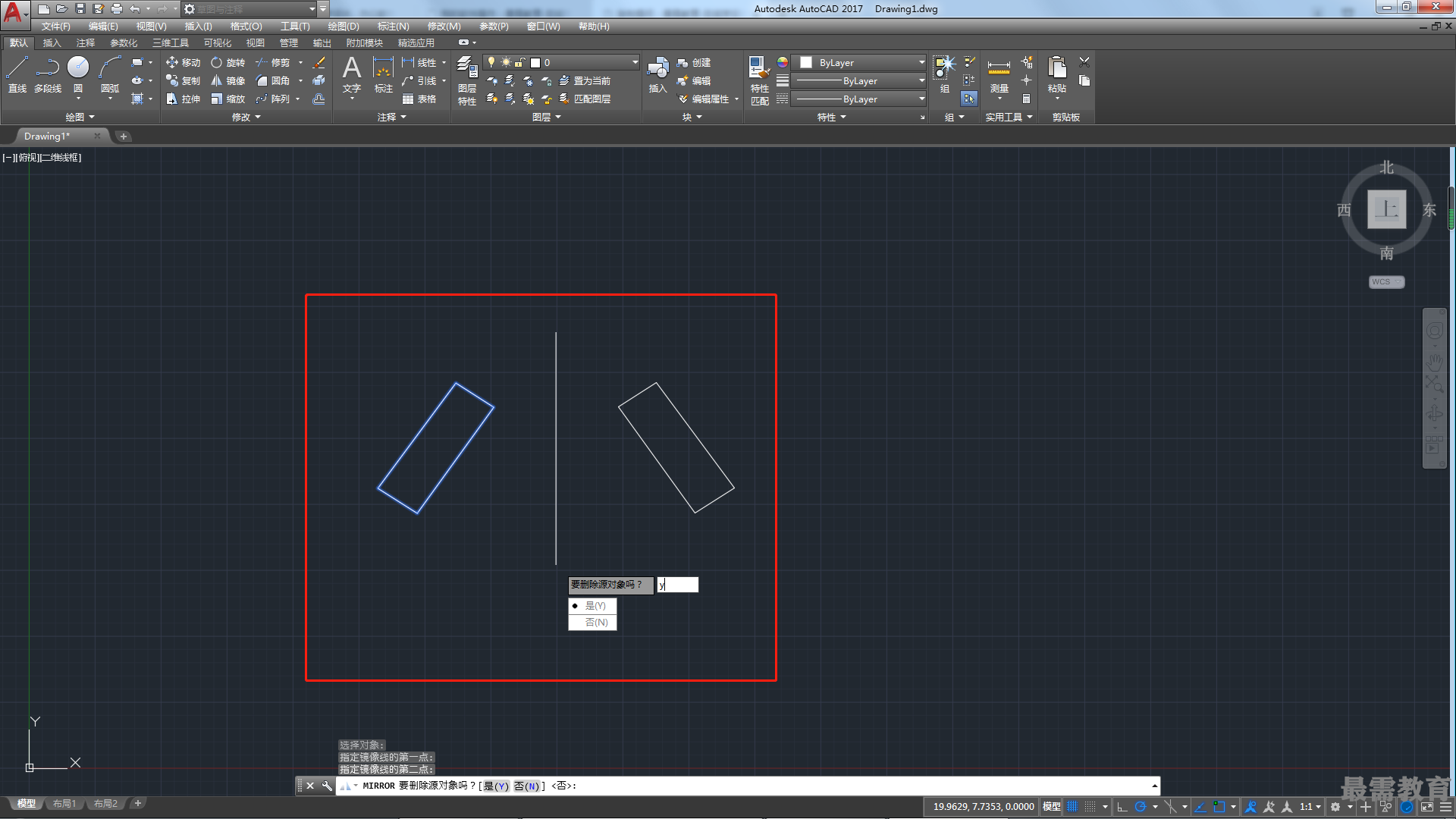

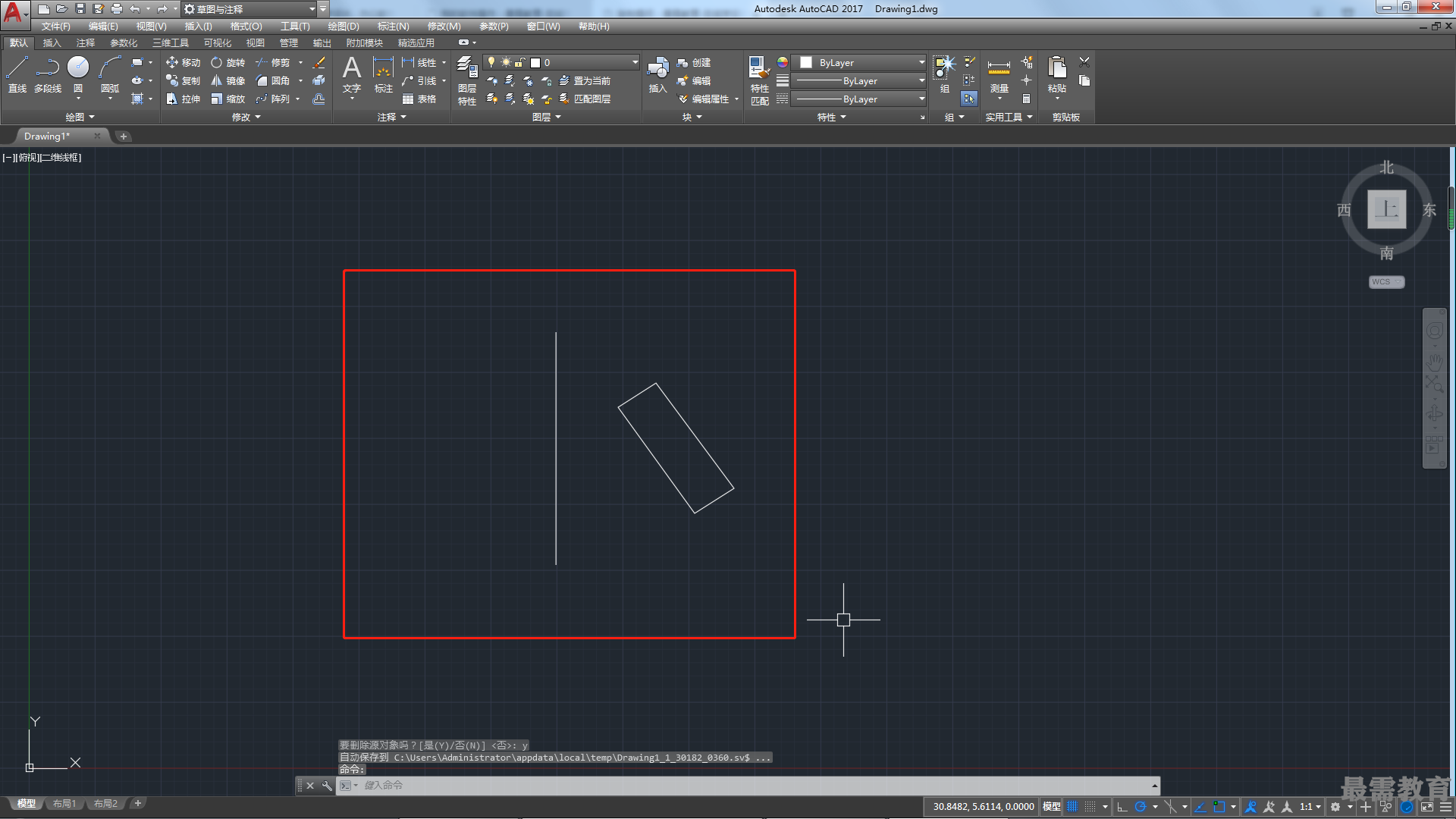

要?jiǎng)h除源對象嗎?[是(Y)/否(N)] <N> :
