AutoCAD 2017——偏移圖形

提問人:卓娟發布時間:2021-01-18

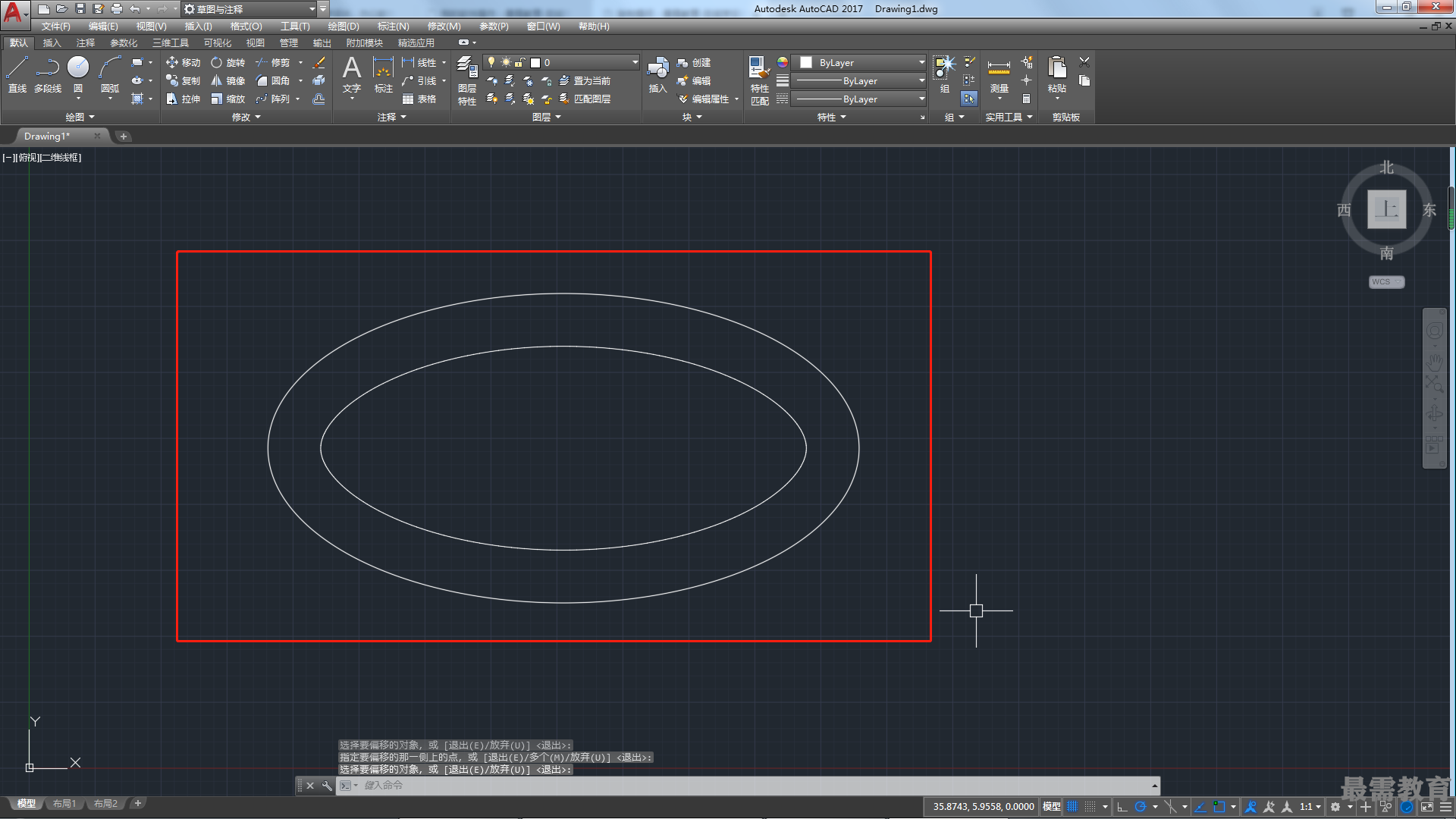

偏移是對選擇的對象進行偏移,偏移后的對象與原來對象具有相同的形狀。在AutoCAD 2017中,可以通過以下方法執行“偏移”命令。

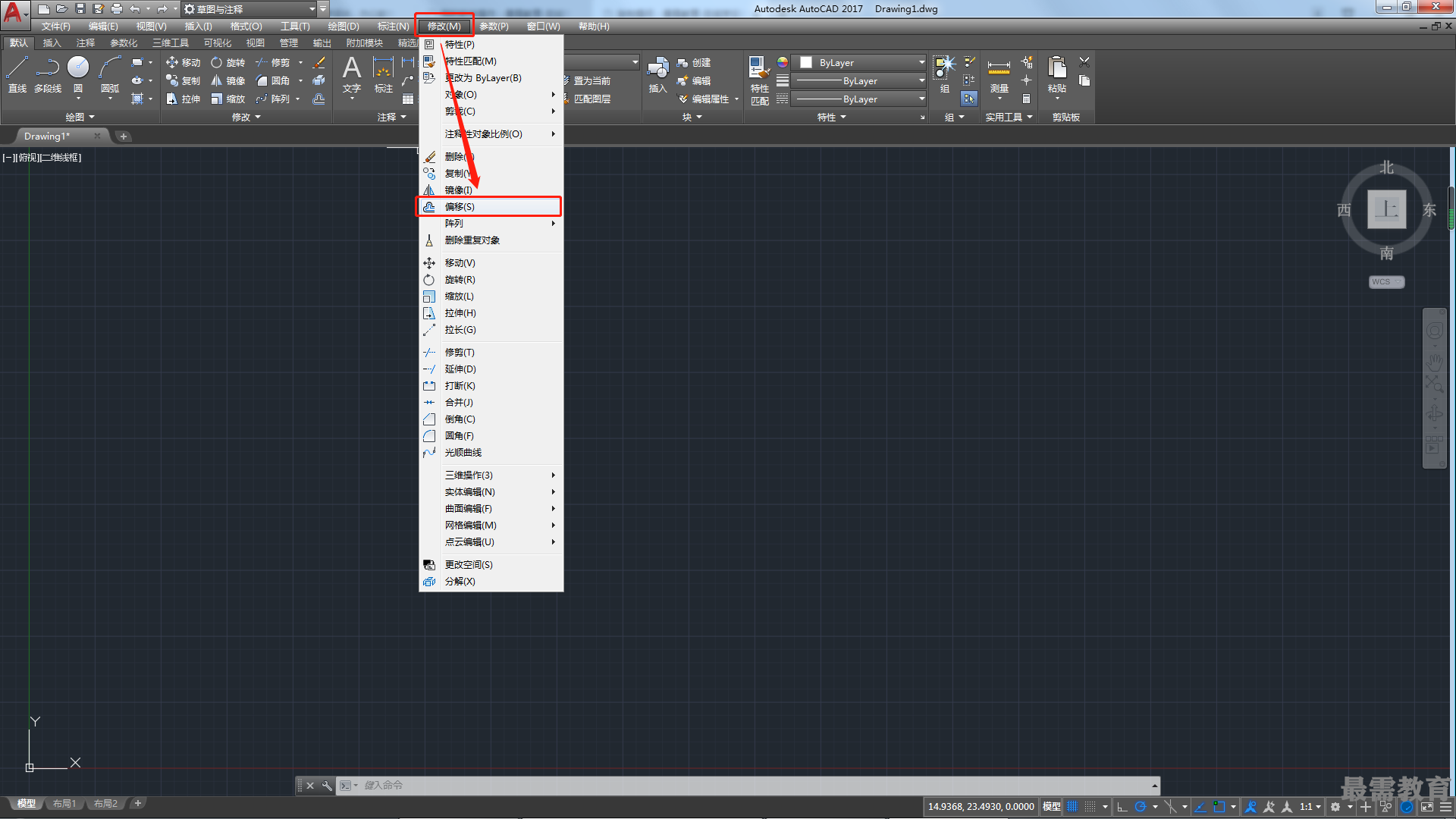

?在菜單欄中執行“修改>偏移”命令。


?執行“默認面板>修改>偏移”命令。

?在命令行中輸入快捷命令O。

執行上述偏移命令后,命令行提示內容如下。

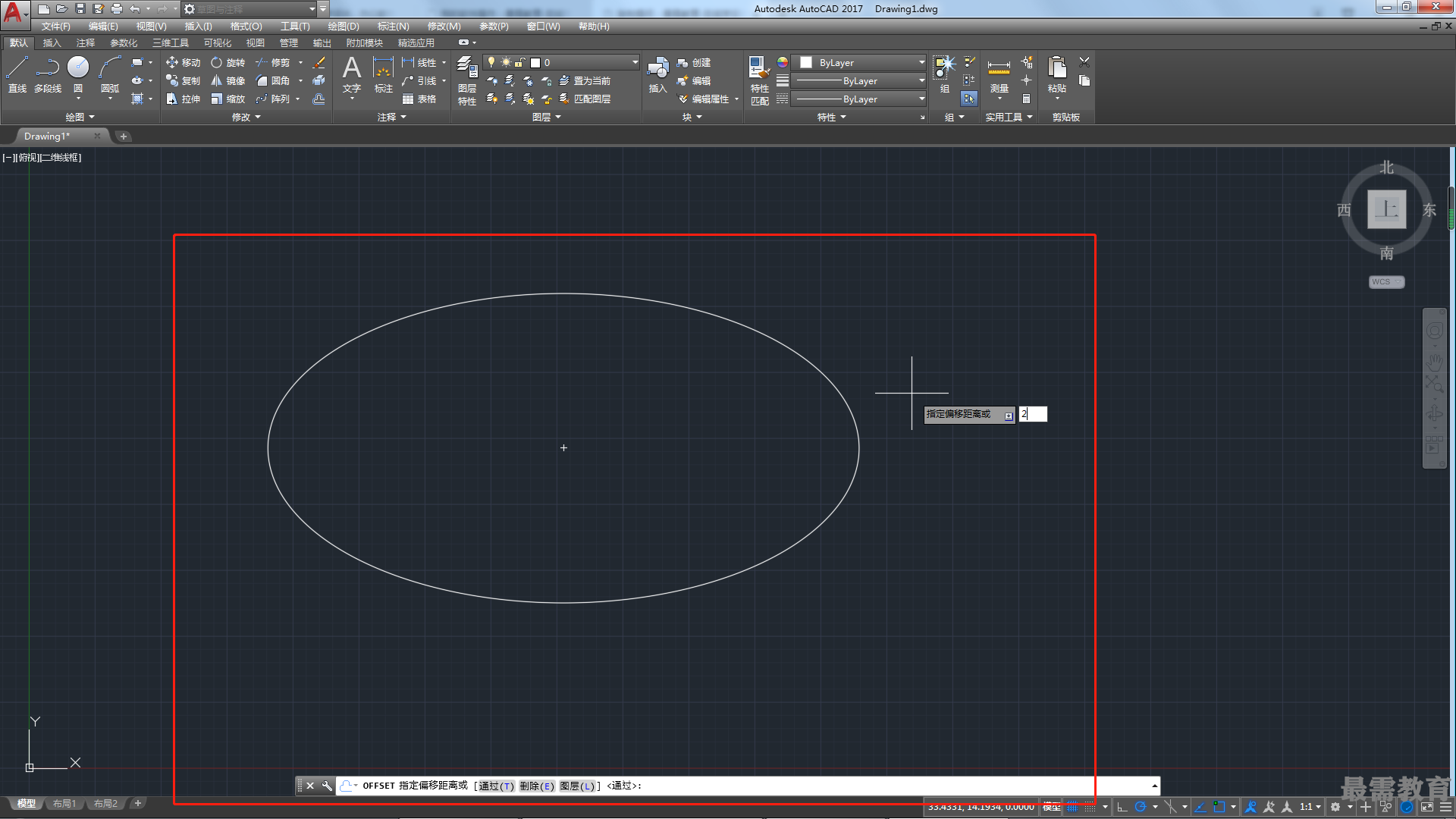

指定偏移距離或[通過(T)/刪除(E)/圖層(L)]<通過>: 2 (輸入偏移距離)

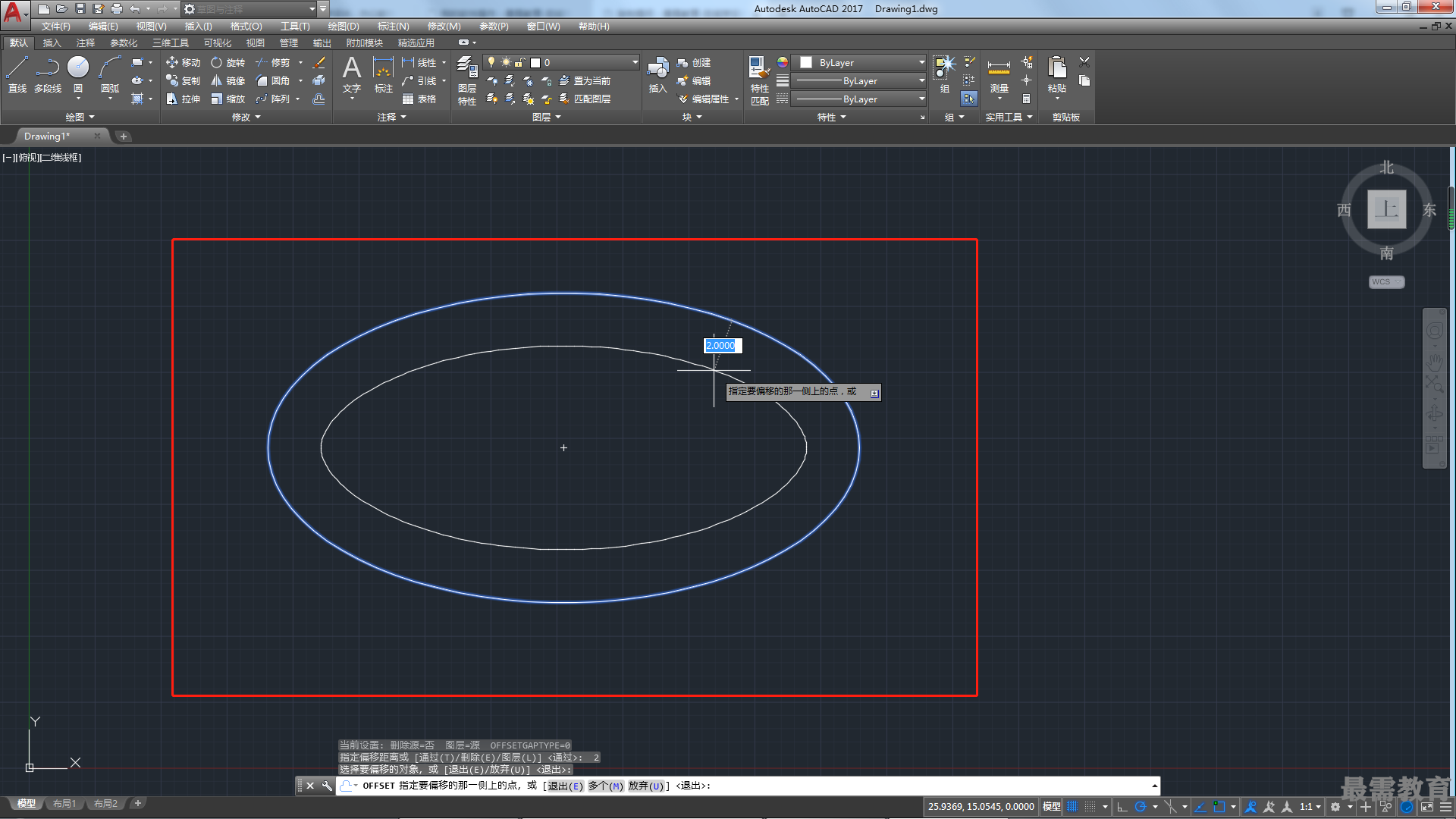

選擇要偏移的對象,或[退出(E)/放棄(U)] <退出>: (選擇對象)

指定要偏移的那一側上的點,或[退出(B)/多個(H)/放棄(U)] <退出>: (指定一點)


使用該命令時要注意以下幾點。

?只能以直接拾取方式選擇對象。

?如果用給定偏移方式復制對象,距離值必須大于零。

?如果給定的距離值或通過點的位置不合適,或者指定的對象不能由偏移命令確認,系統將會給出相應提示。

?對不同對象執行偏移命令后會產生不同的結果。
