AutoCAD 2017——打斷圖形

提問人:卓娟發布時間:2021-01-18

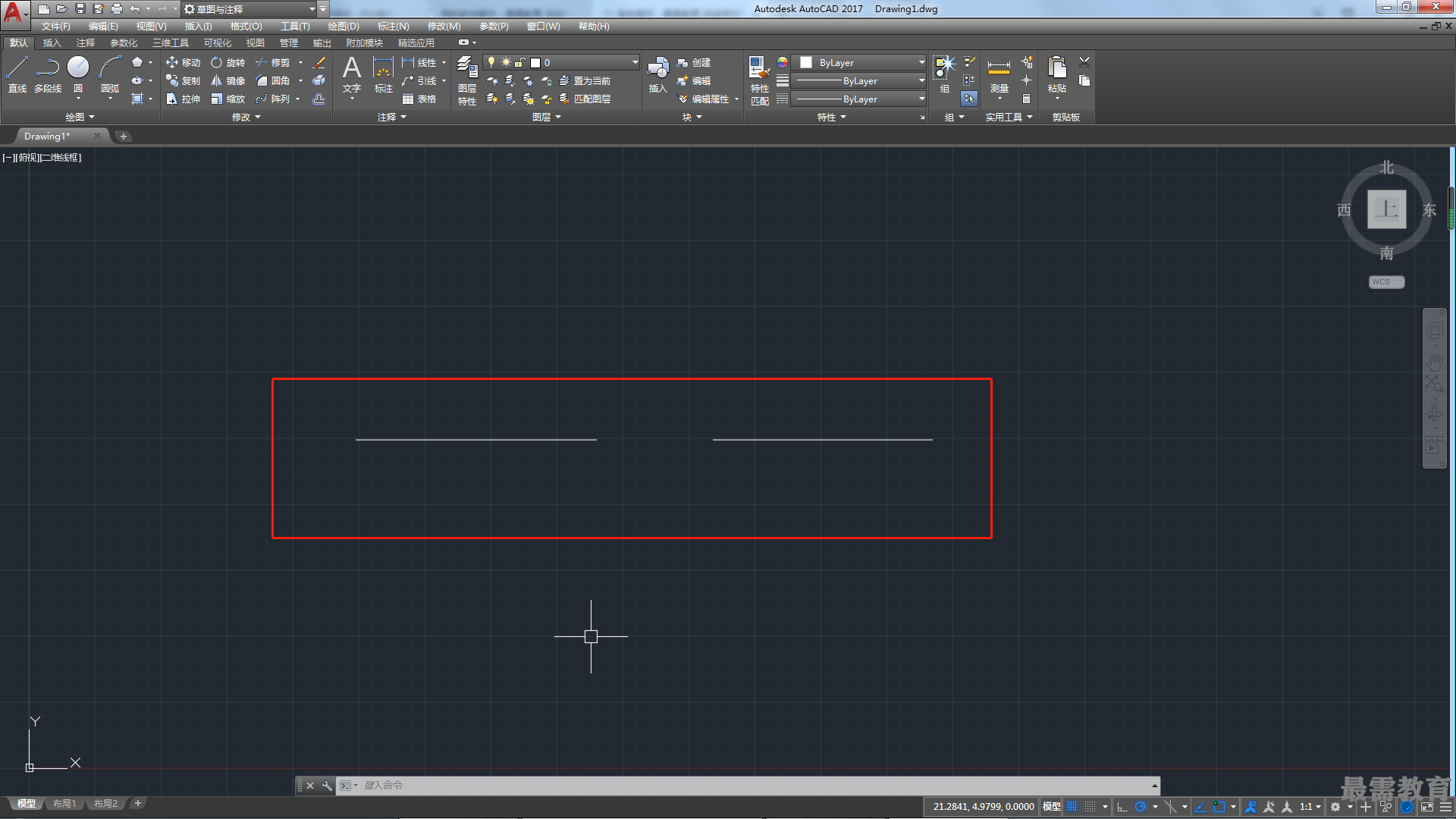

打斷圖形指的是刪除圖形上的某一部分或?qū)D形分成兩部分。在AutoCAD 2017中,可以通過以下方法執行“打斷”命令。

?在菜單欄中執行“修改〉打斷”命令。

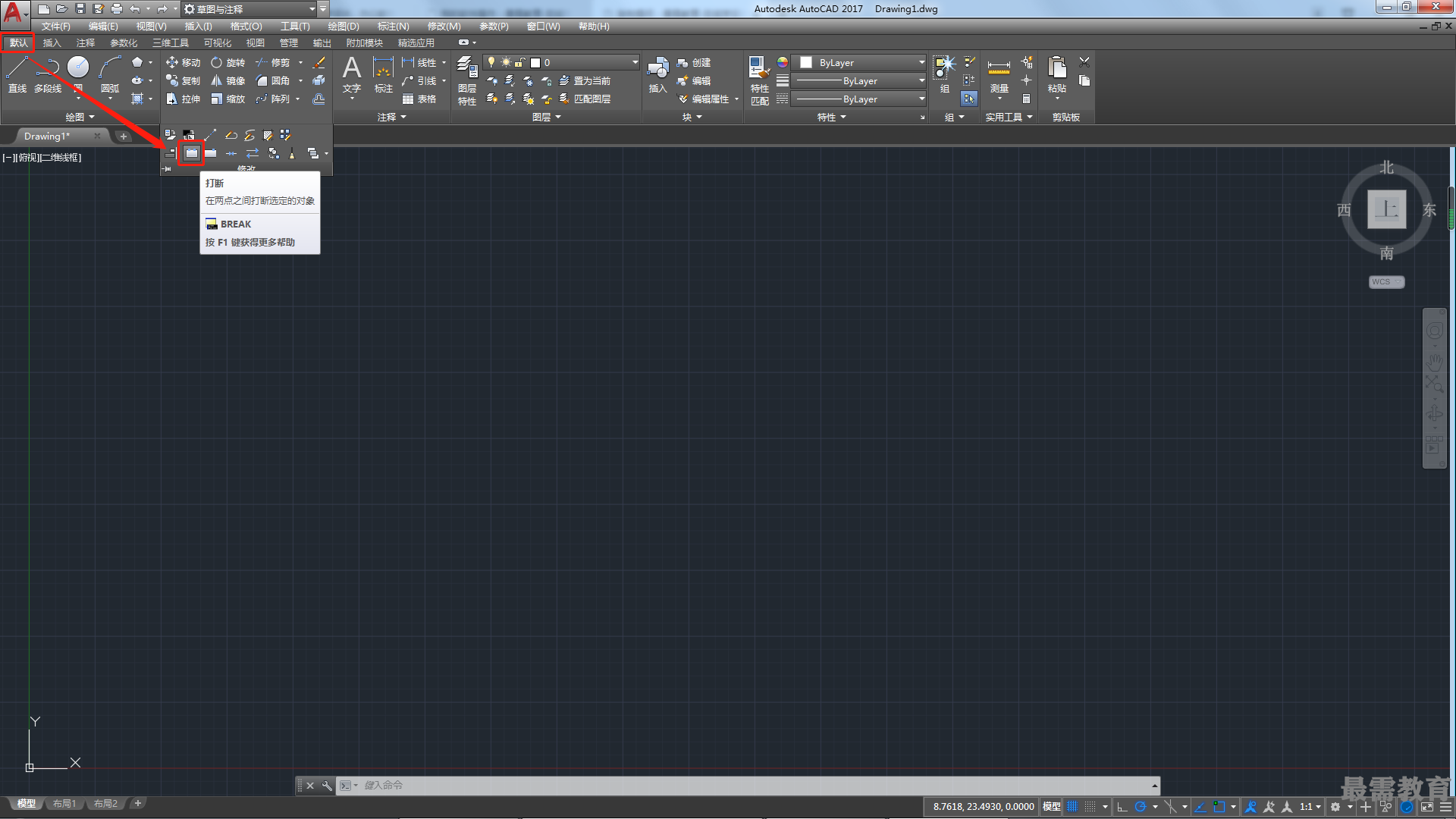

?在“默認”選項卡的“修改”面板中單擊“打斷”按鈕。


?在命令行中輸入快捷命令BR,然后按回車鍵。

執行上述打斷命令后,命令行提示內容如下。

命令:_break

選擇對象: (選擇對象)

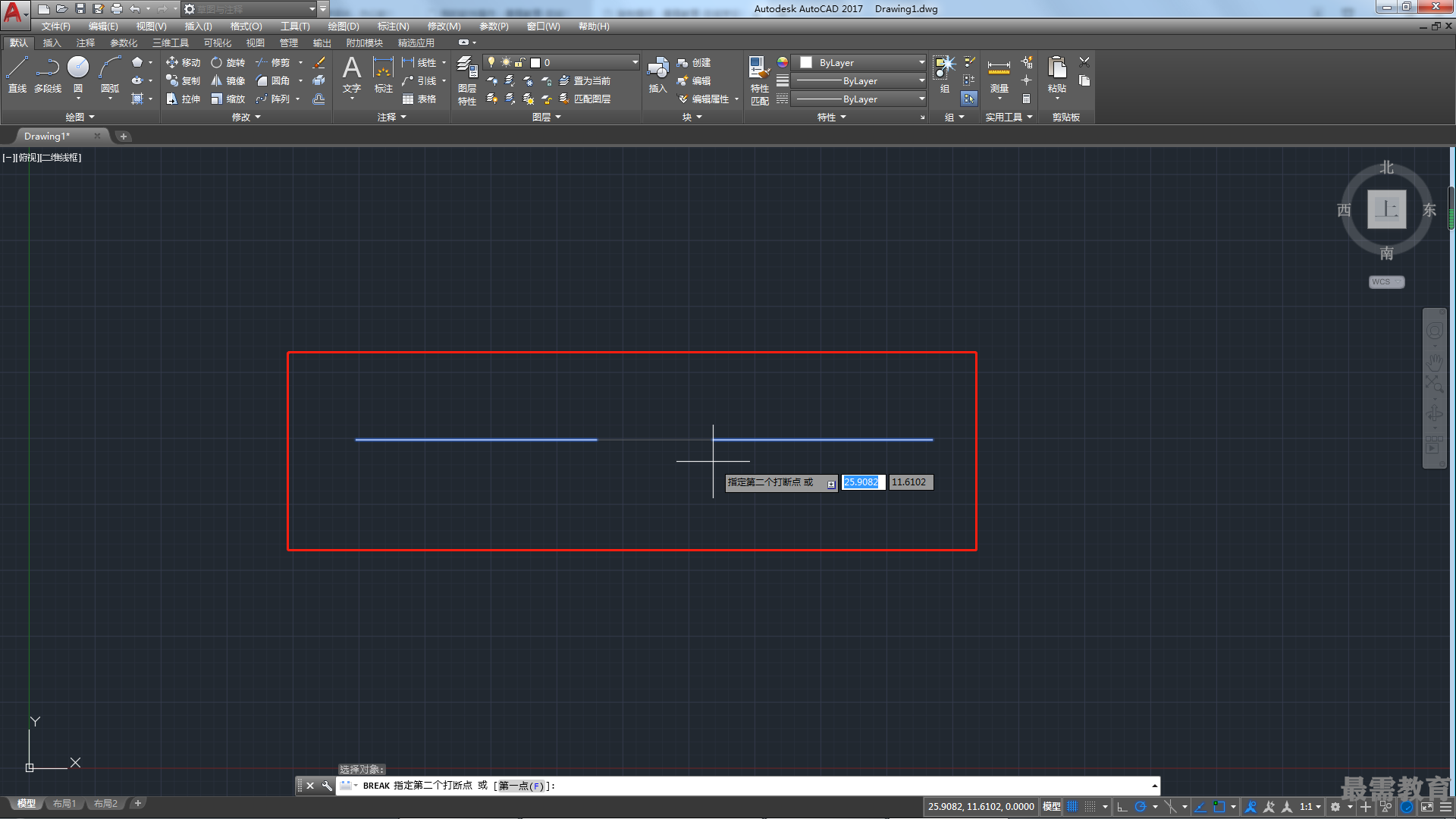

指定第二個打斷點或[第一點(F)]: (指定打斷點)


其中,命令行中各選項含義介紹如下。

?指定第二個打斷點:確定第二個斷點,即選擇對象時的拾取點為第一斷點,在此基礎上確定第二斷點。

?第一點:用于重新確定第一個斷點。
