AutoCAD 2017——延伸圖形

提問人:卓娟發布時間:2021-01-18

“延伸”命令是將指定的圖形對象延伸到指定的邊界。通過下列方法可執行“延伸”命令。

?執行“修改>延伸”命令。

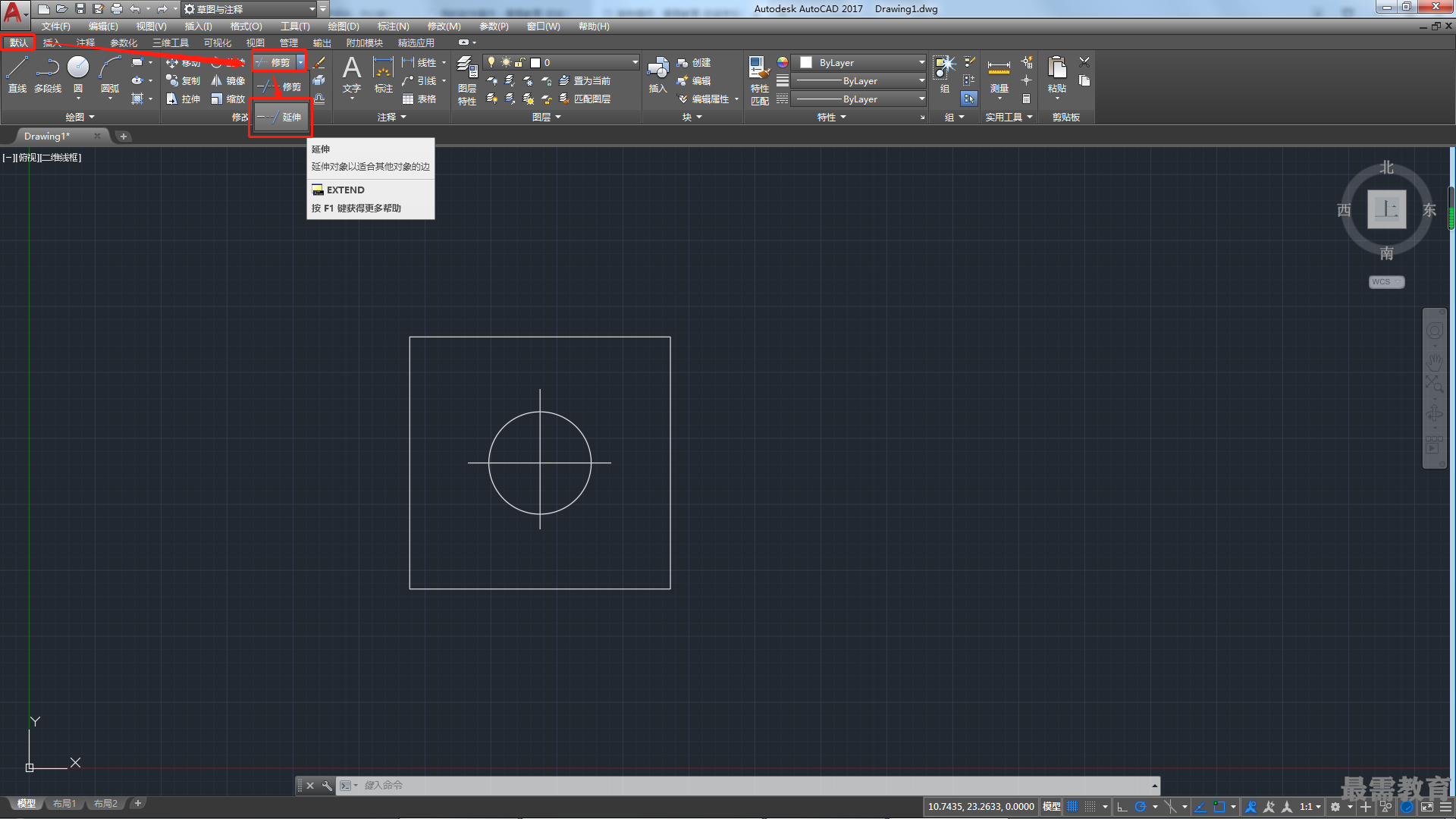

?在“默認”選項卡的“修改”面板中單擊“延伸”按鈕。


?在命令行中輸入快捷命令EX,然后按回車鍵。

執行“修剪”命令后,命令行提示內容如下。

命令:_extend

當前設置:投影=ucs,邊=延伸

選擇邊界的邊...

選擇對象或〈全部選擇 >:找到1個

選擇對象:

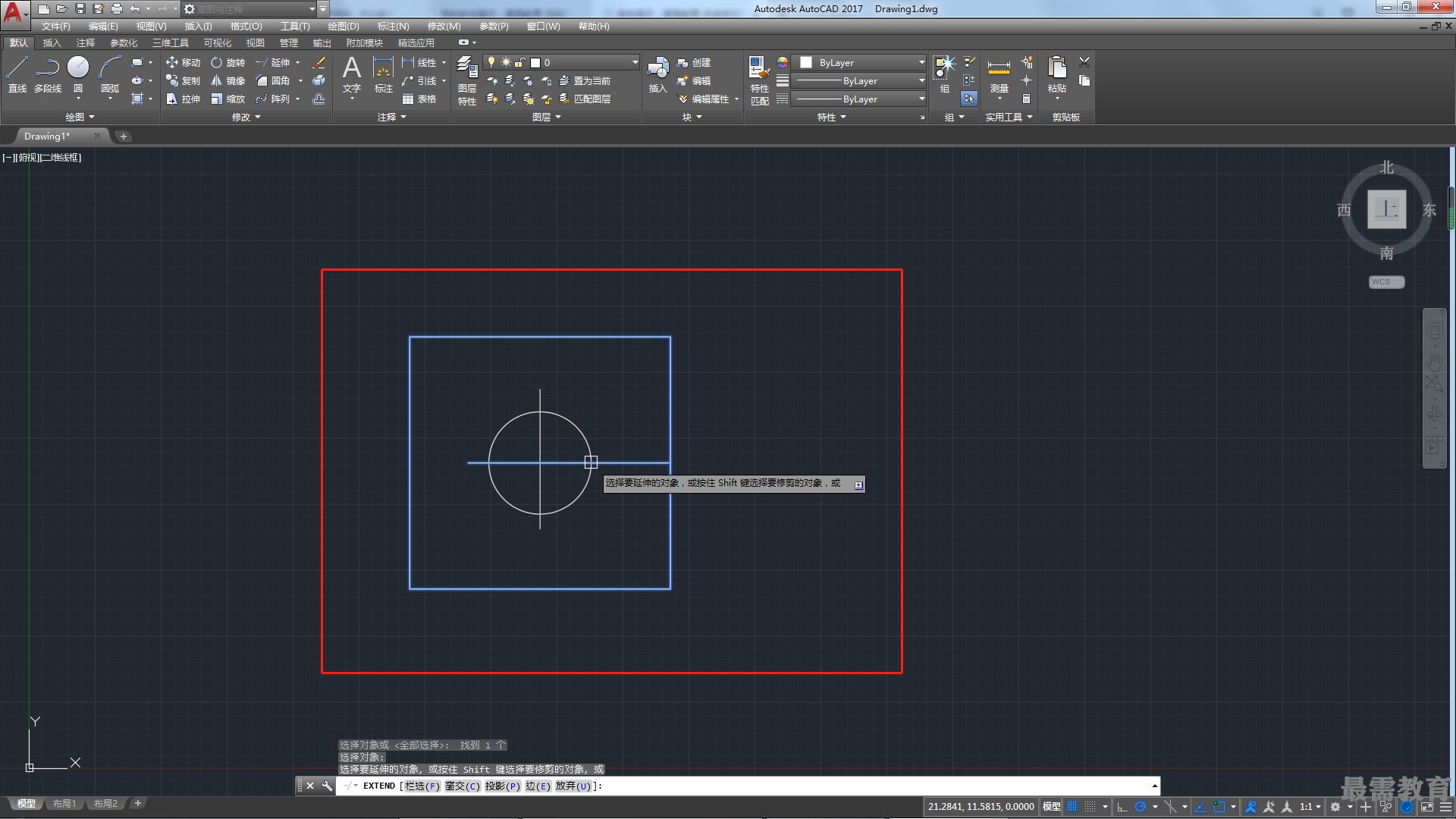

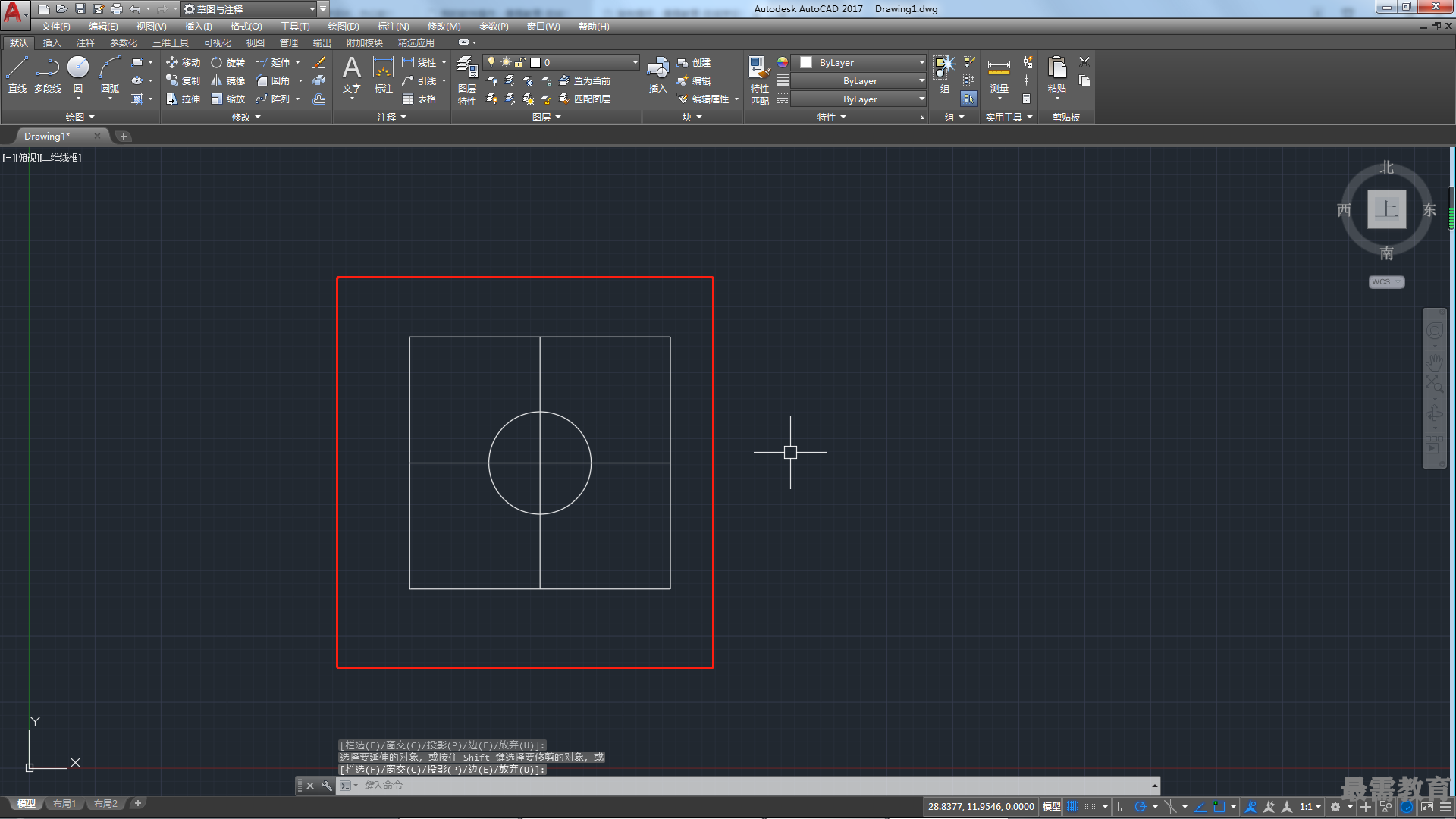

選擇要延伸的對象,或按住Shift鍵選擇要修剪的對象,或[欄選(F)/窗交(C)/投影(P)/邊(E)/放棄(U)]:
