AutoCAD 2017——圓角

提問人:卓娟發布時間:2021-01-18

在AutoCAD 2017中,可以通過以下方法執行“圓角”命令。

?執行“修改>圓角”命令。

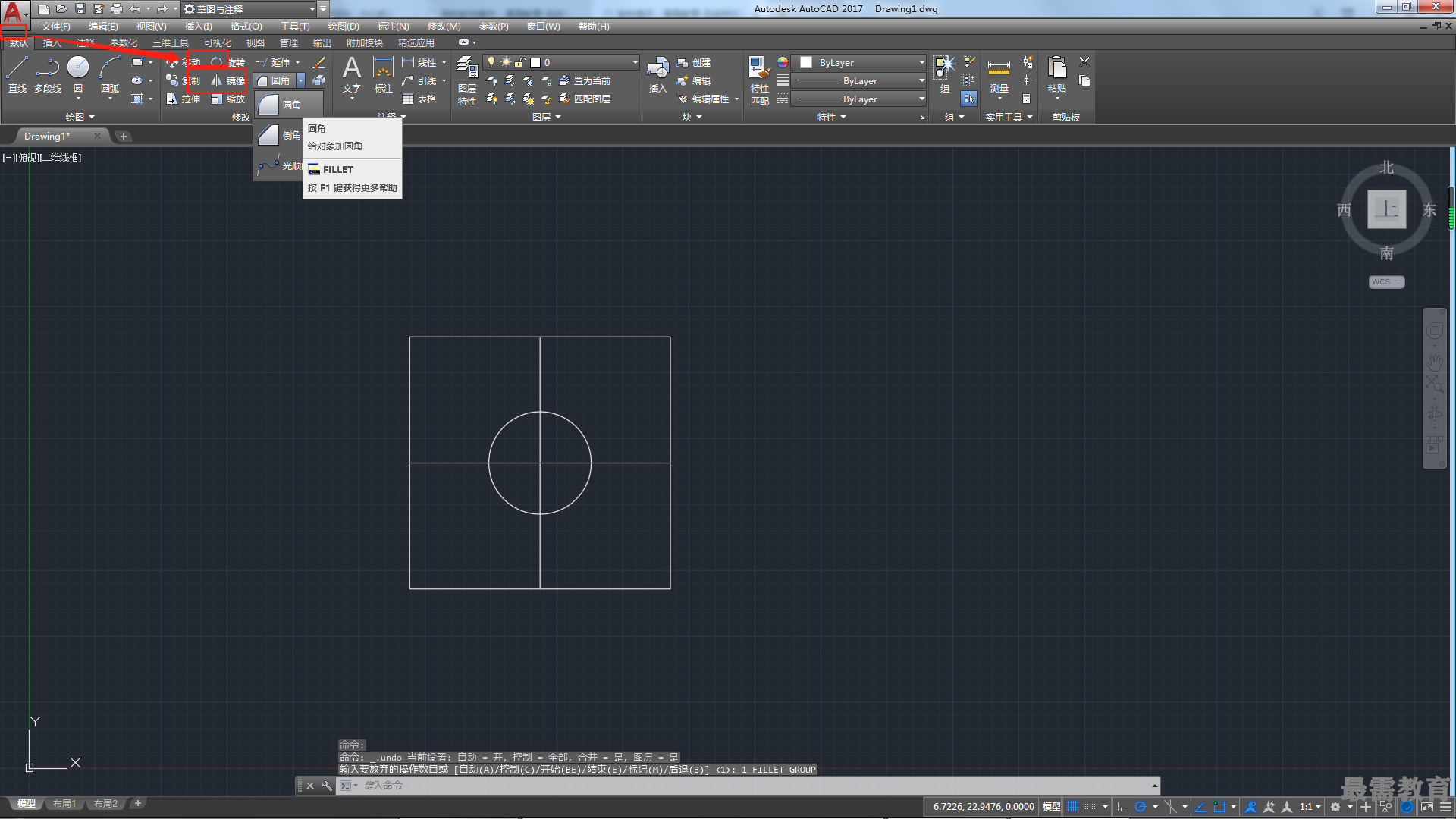

?在“默認”選項卡的“修改”面板中單擊“圓角”按鈕。


?在命令行中輸入快捷命令F,然后按回車鍵。

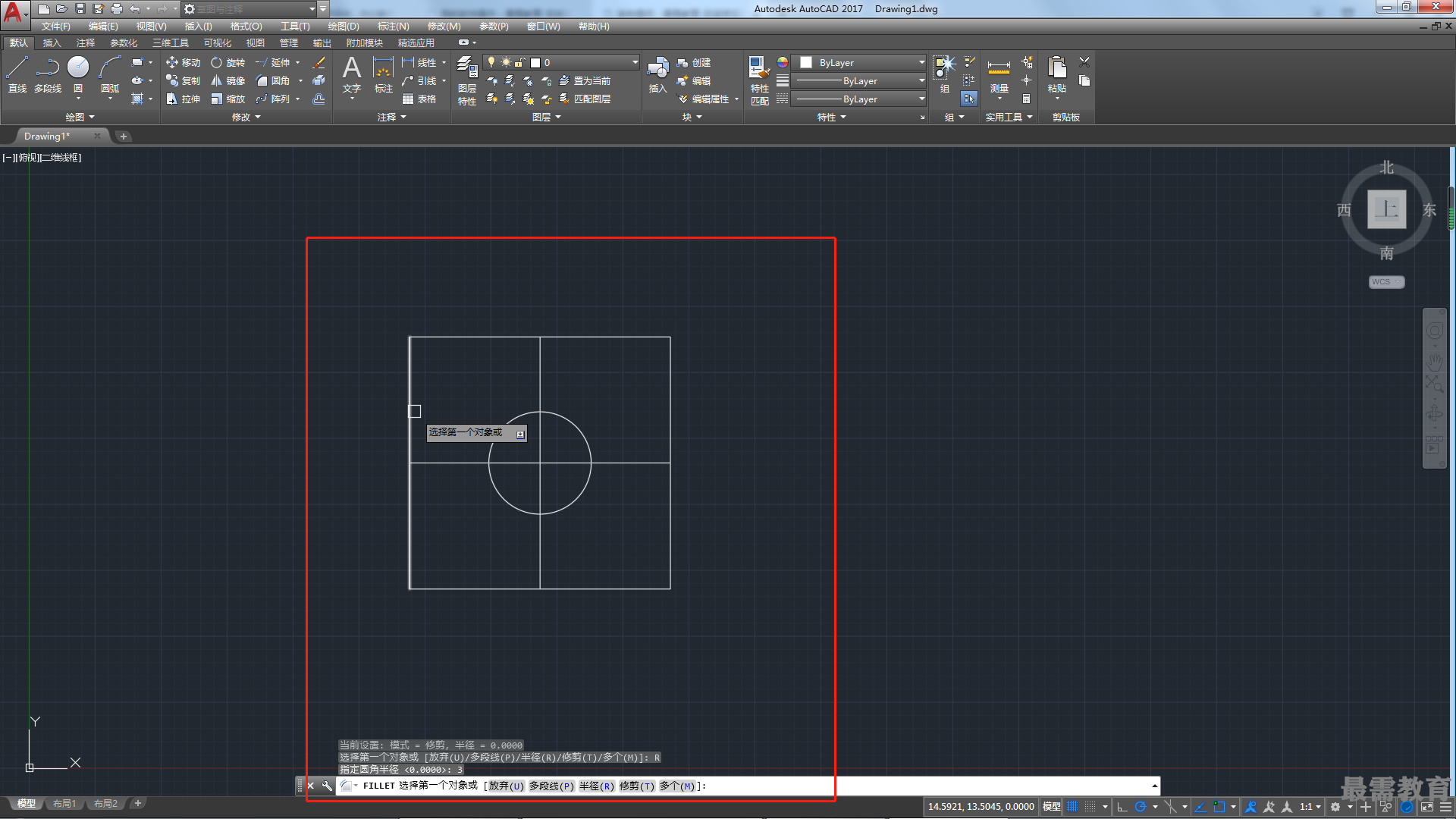

執行“圓角”命令后,命令行提示內容如下。

命令:_fillet

當前設置:模式=修剪,半徑=0.5000

選擇第一個對象或[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]:



命令行中第二行說明了當前圓角的修剪模式和圓角半徑。此外,命令行中部分選項含義介紹如下。

?多段線:在二維多段線中兩條直線段相交的每個頂點處插入圓角圓弧。

?半徑:定義圓角圓弧的半徑。

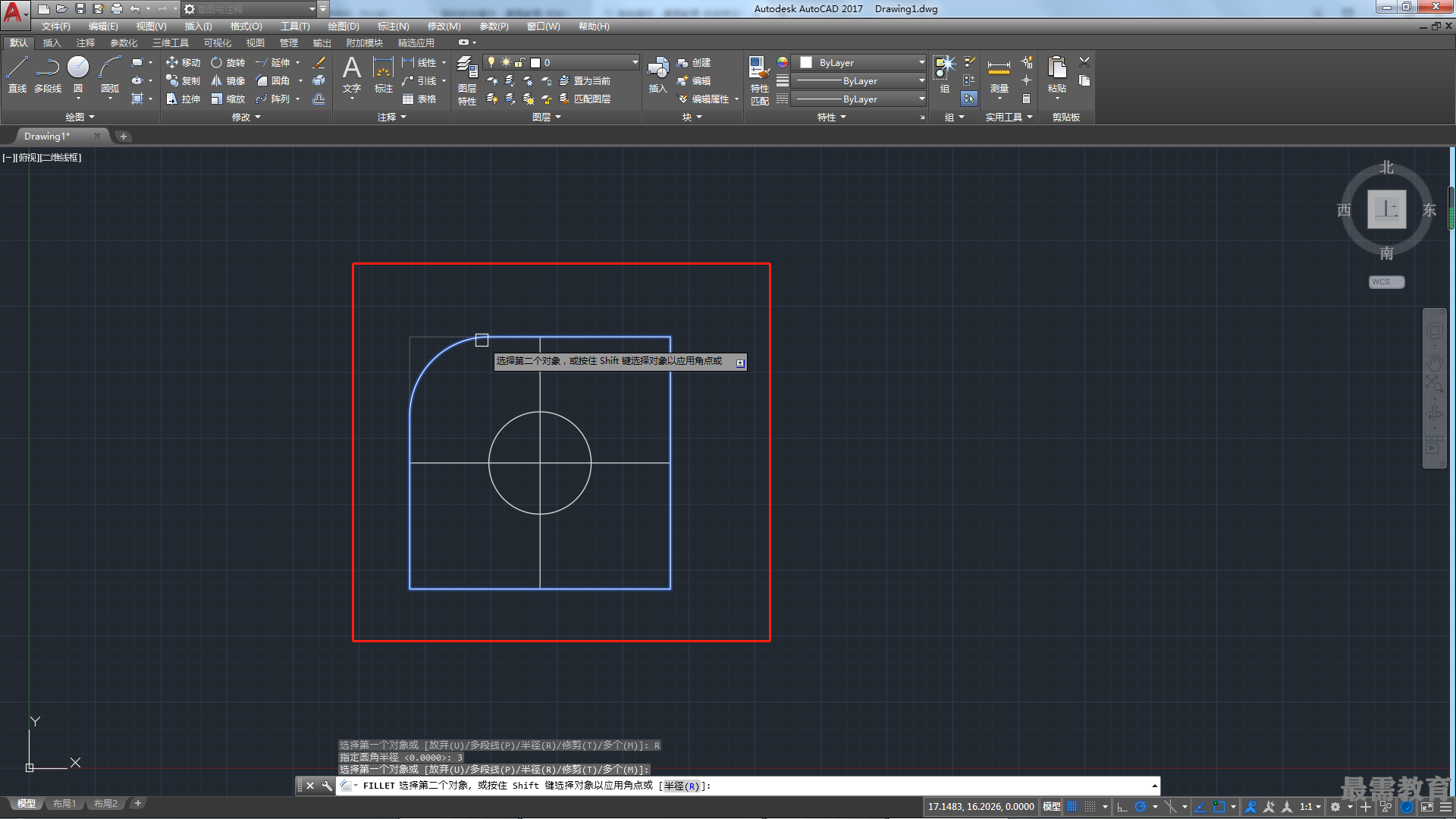

?修剪:控制圓角命令是否將選定的邊修剪到圓角圓弧的端點。
