AutoCAD 2017——編輯夾點模式
夾點就是對象上的控制點。在AutoCAD中,夾點是一種集成的編輯模式。使用AutoCAD的夾點功能,可以將對象拉伸、移動、復制、縮放以及鏡像等。

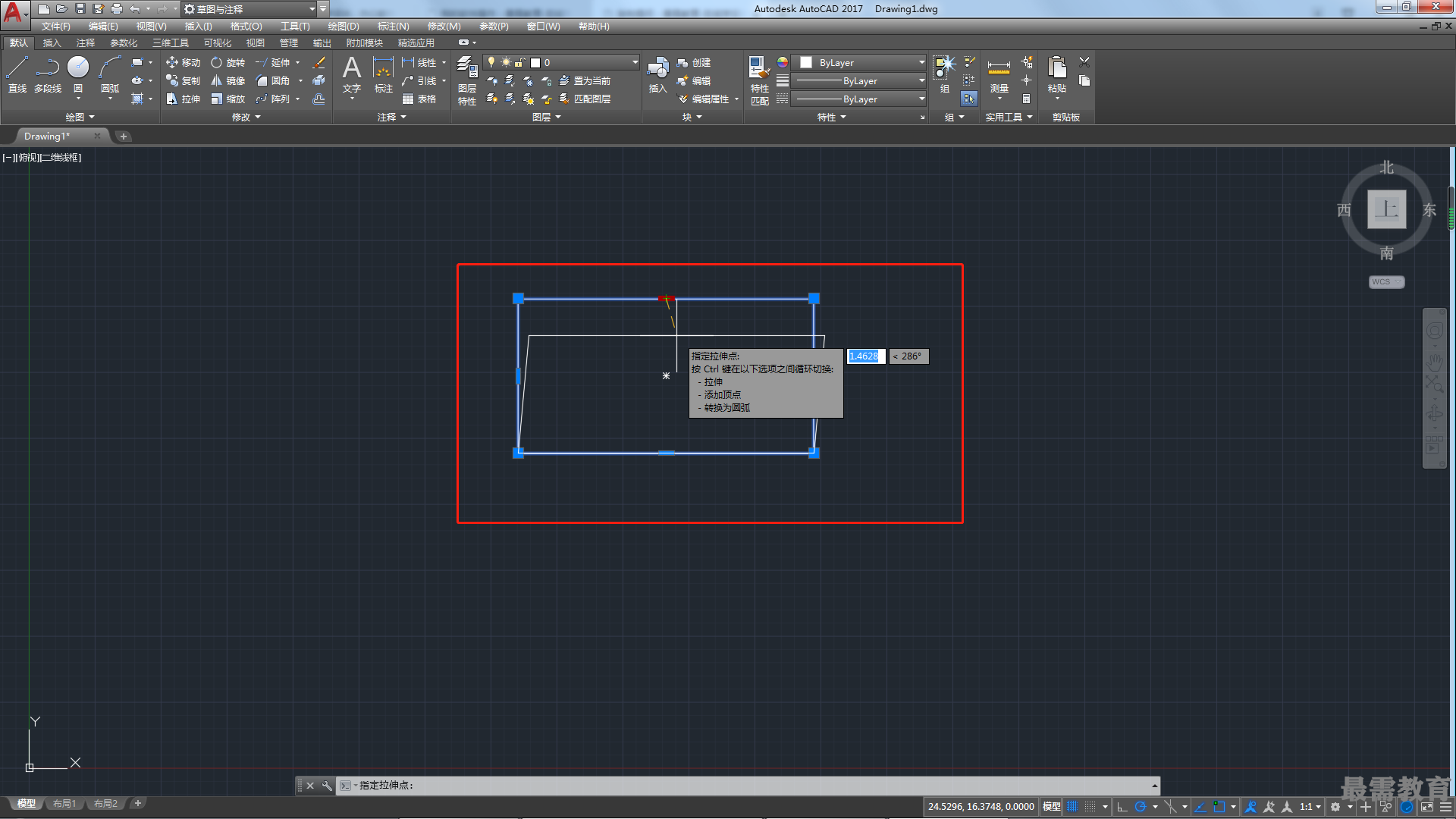

使用夾點功能編輯對象的操作步驟如下:選擇要編輯的對象,此時在該對象上將會出現若干小方格,這些小方格稱為對象的特征點;將光標移到希望設置為基點的特征點上,單擊鼠標,該特征點會以默認的紅色顯示,表示其為基點;選取基點后,利用AutoCAD 2017的夾點功能可以對相應的對象進行編輯操作,如圖所示。
