AutoCAD 2017——編輯多線交點

使用多線繪制圖形時，其線段難免會有交叉、重疊的現象，此時只需利用“多線編輯工具”功能， 即可對線段進行修改編輯。

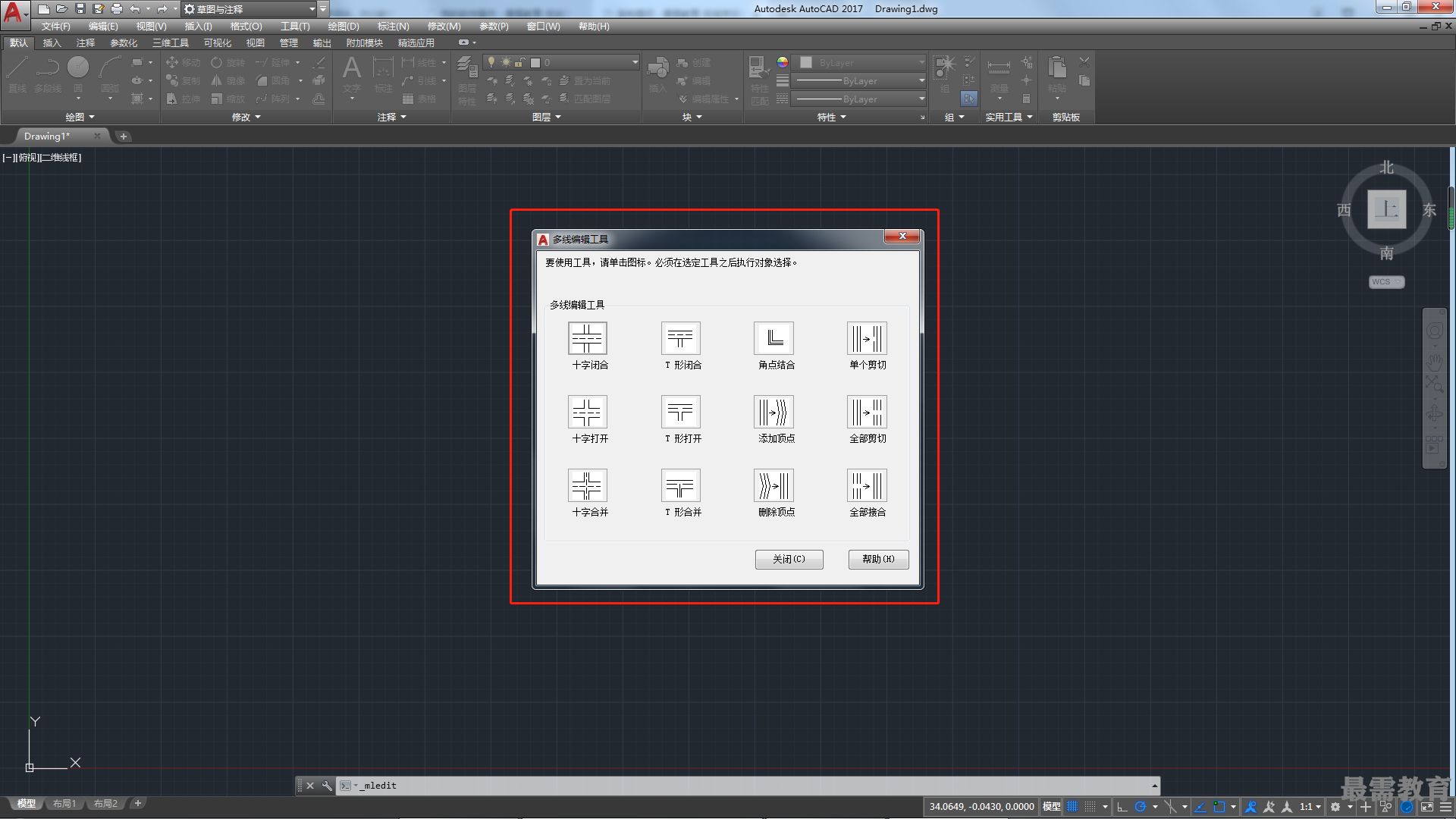

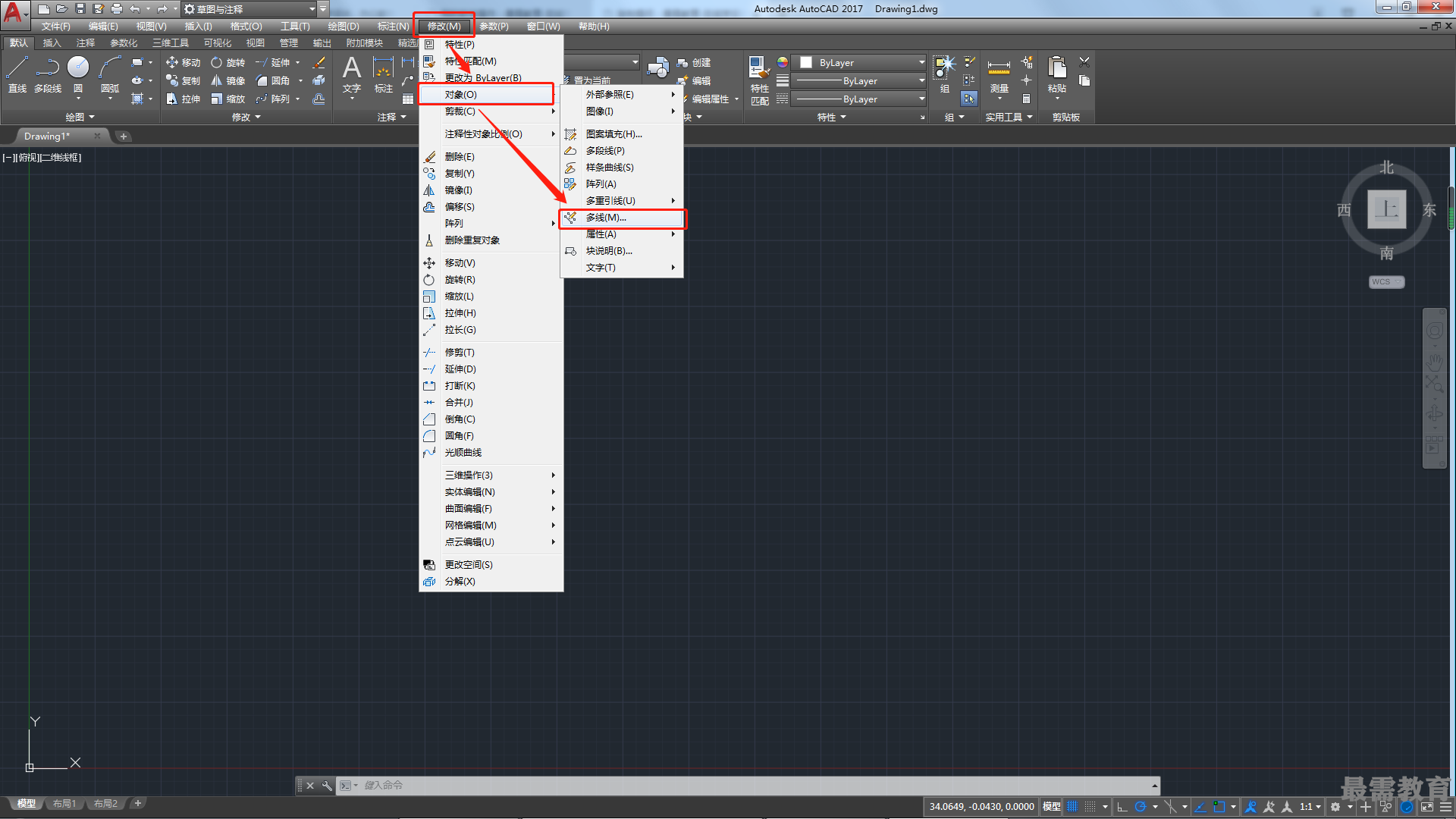

執行“修改>對象>多線”菜單命令，彈出“多線編輯工具”對話框，該對話框提供了12個編輯多線的選項。利用這些選項可以對十字形、T字形及有拐角和頂點的多線進行編輯，還可以截?cái)嗪瓦B接多線，如圖所示。

其中，有7個選項用于編輯多線交點，其功能介紹如下。

?十字閉合：在兩條多線間創建一個十字閉合的交點。選擇的第一條多線將被剪切。

?十字打開：在兩條多線間創建一個十字打開的交點。如果選擇的第一條多線的元素超過兩個，則內部元素也被剪切。

?十字合并：在兩個多線間創建一個十字合并的交點。與所選的多線的順序無關。

?T形閉合：在兩條多線間創建一個T形閉合交點。

?T形打開：在兩條多線間創建一個T形打開交點。

?T形合并：在兩條多線間創建一個T形合并交點。

?角點結合：在兩條多線間創建一個角點結合，修剪或拉伸第一條多線，與第二條多線相交。
