AutoCAD 2017——剪切多線

“編輯多線工具”對話框中的其余3個選項用于對多線進行剪切和修復剪切。在使用這些選項時，首先選擇多線，然后選擇多線上的第二個點，系統將剪切指定的點和第二點之間的多線，或修復兩點間的多線。

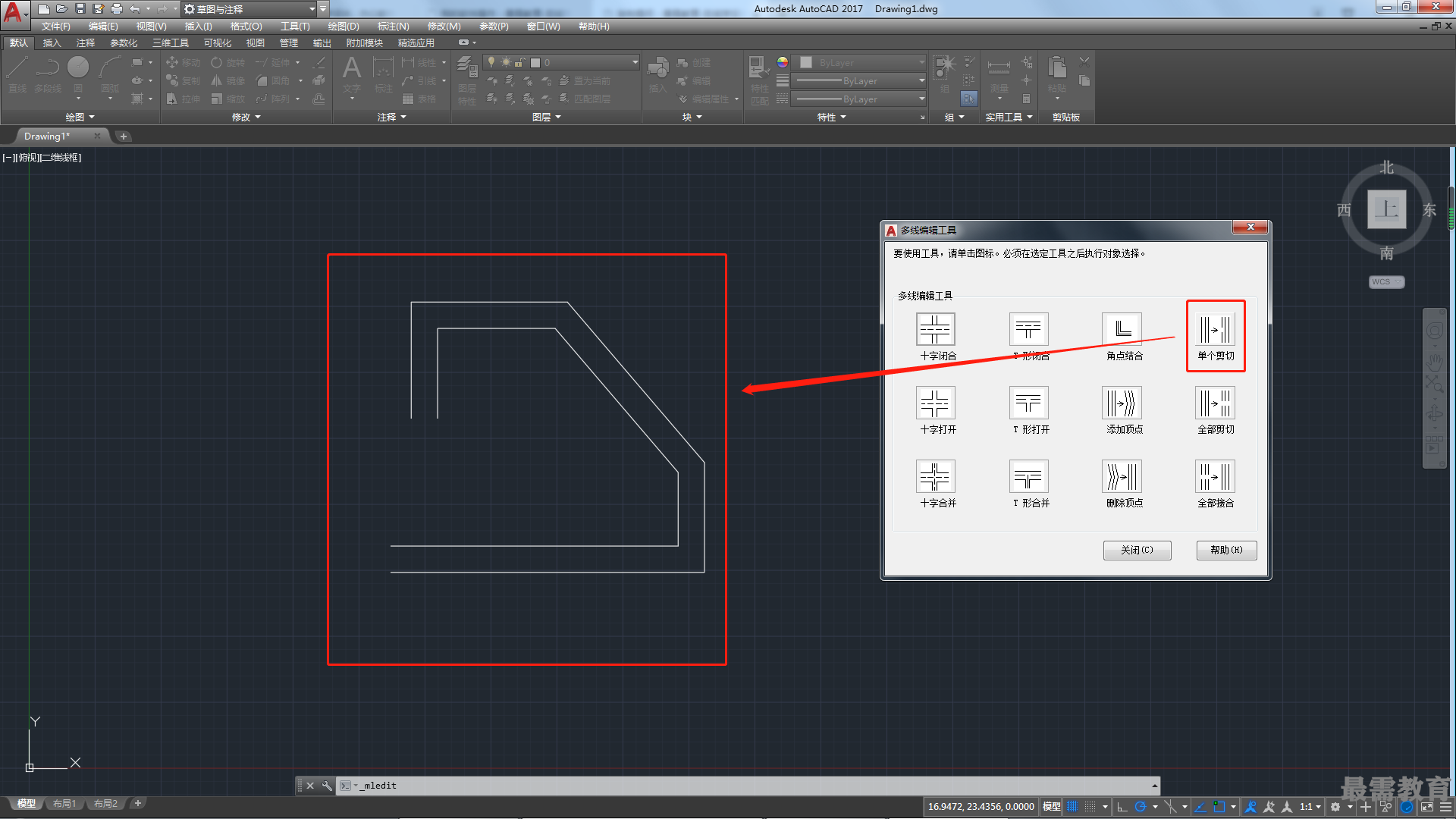

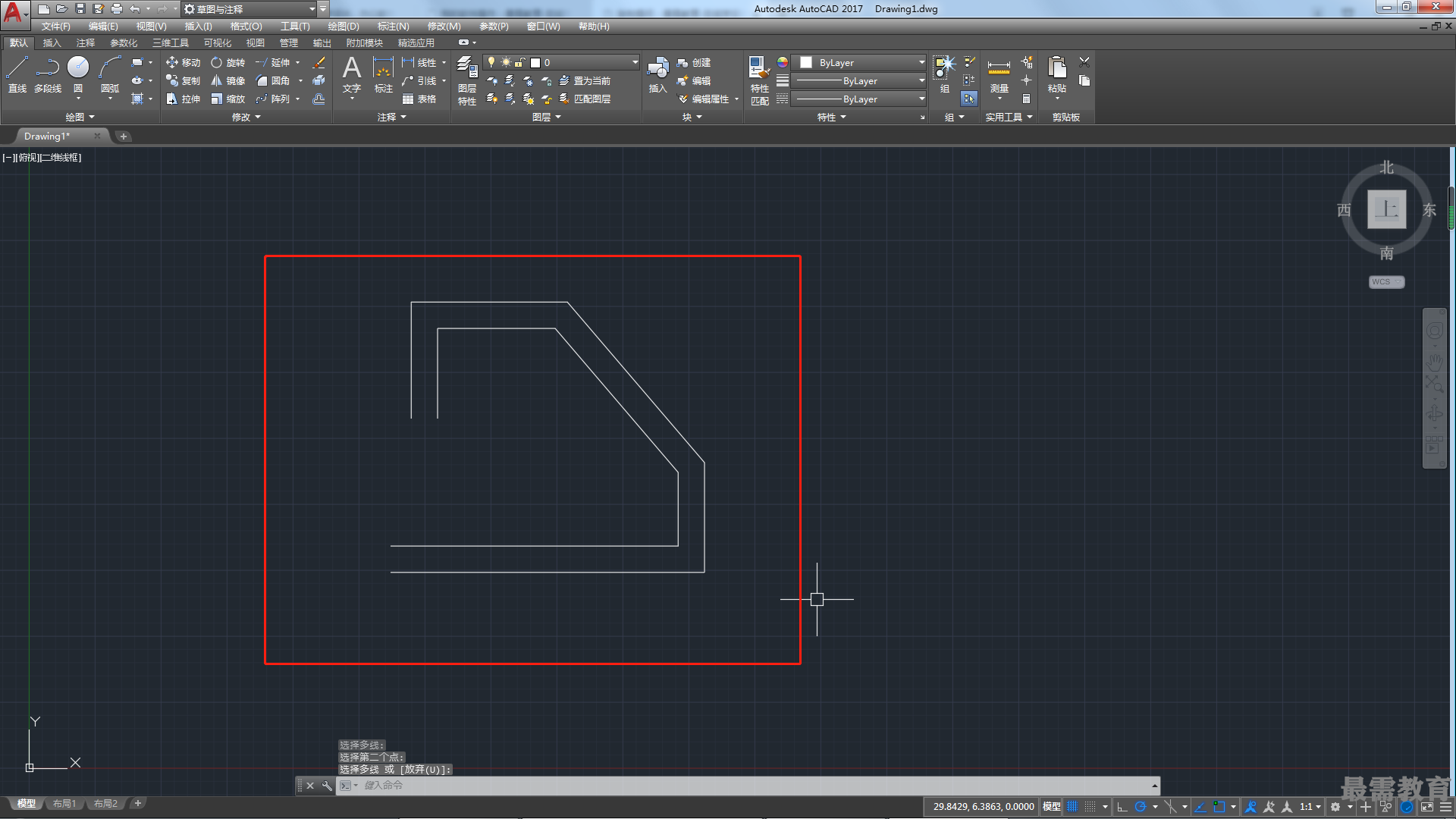

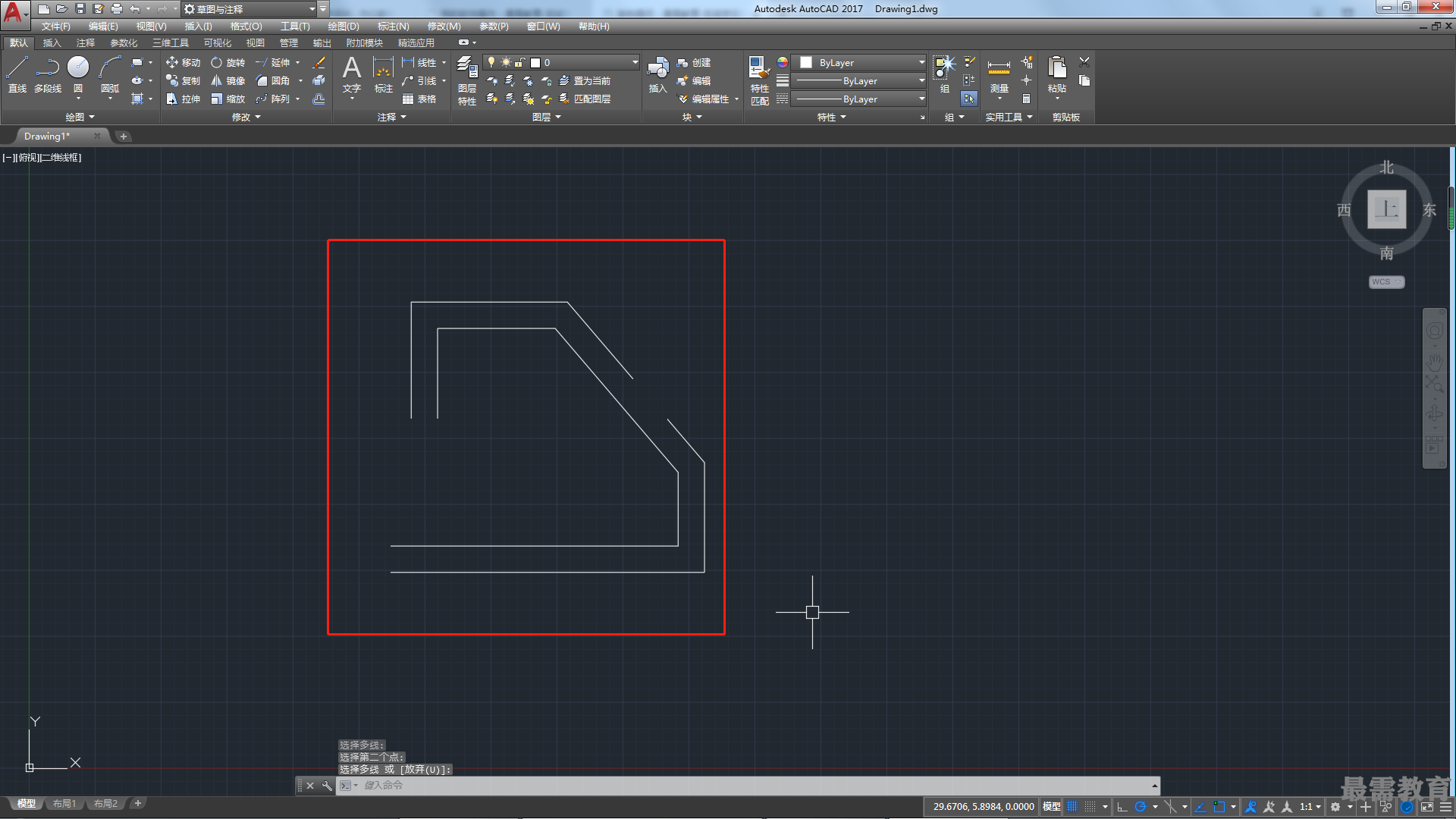

1）打開“編輯多線工具”對話框，單擊“單個剪切”按鈕，選取多線以及第二點進行剪切邊，如圖所示。

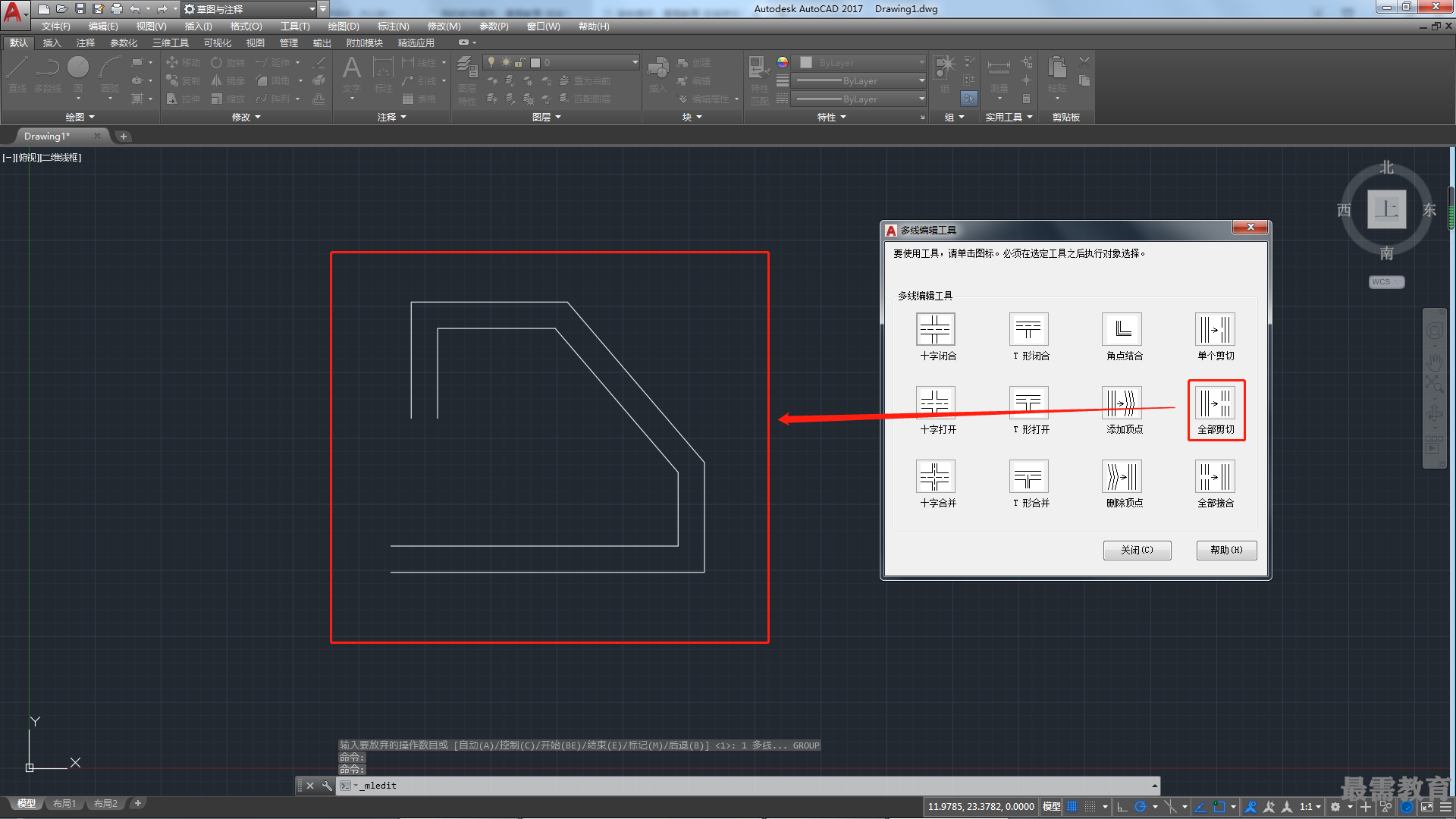

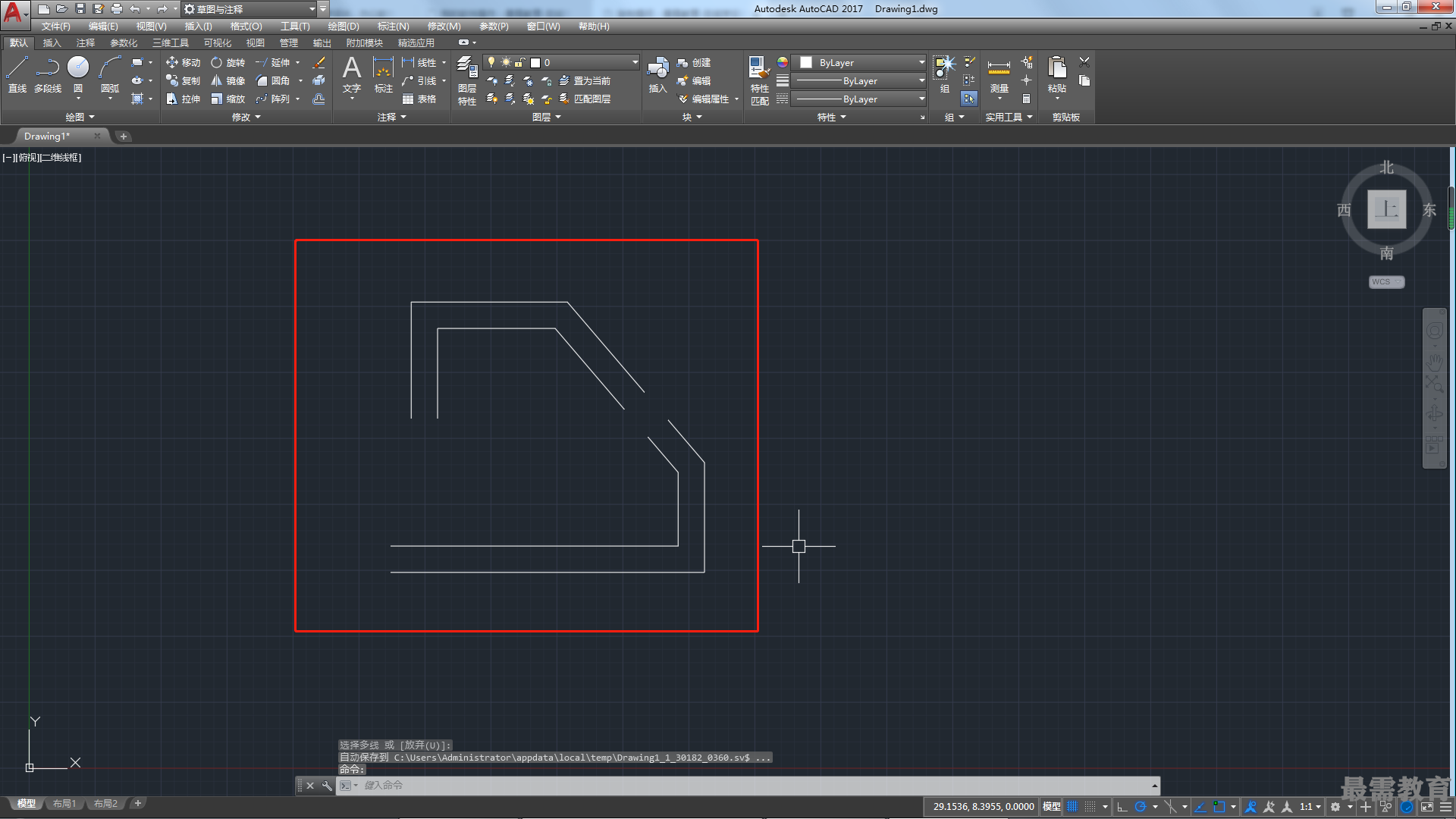

2）在“編輯多線工具”對話框中，單擊“全部剪切”按鈕，選取多線以及第二點將多線進行全部剪切，如圖所示。

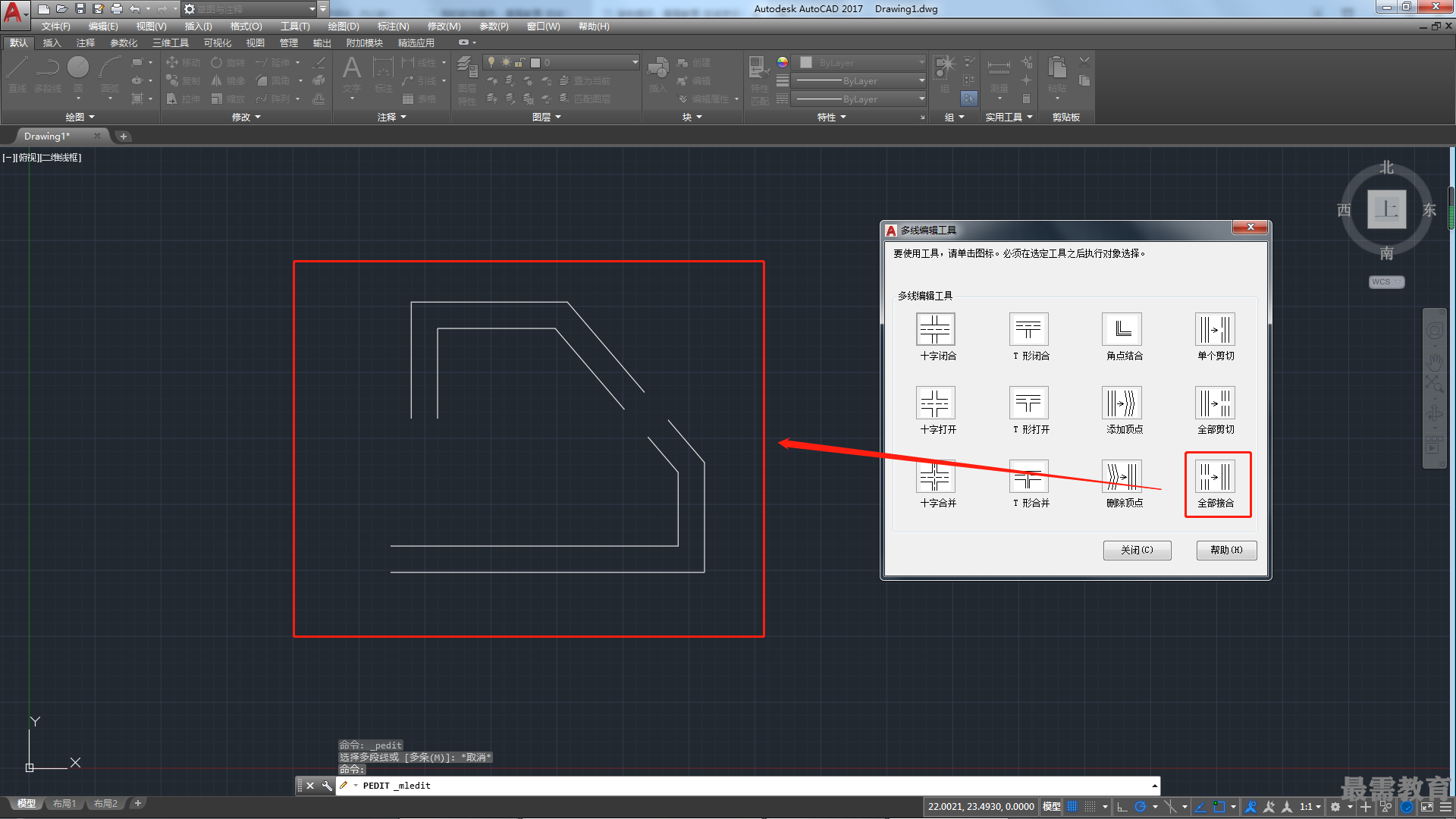

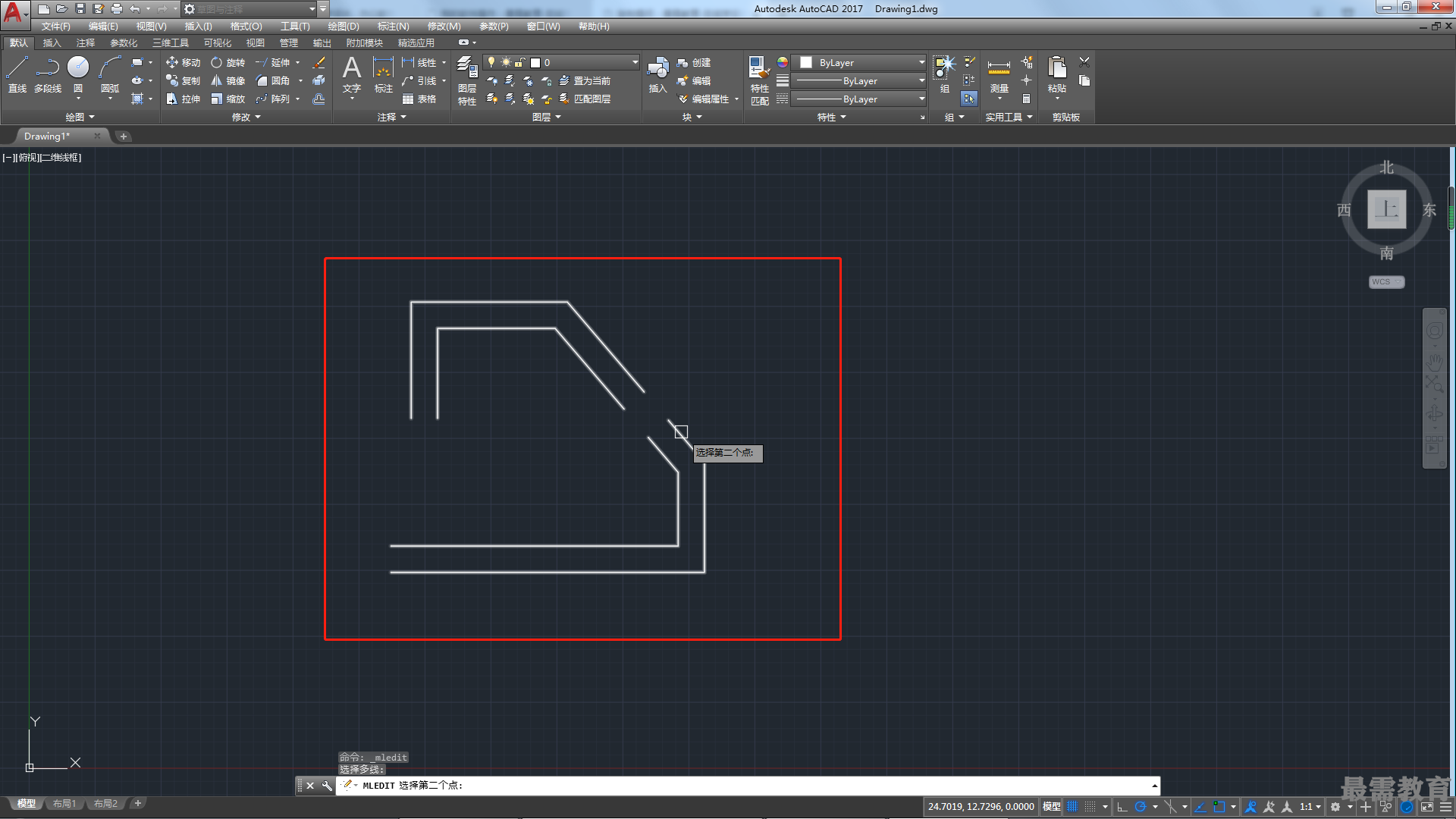

3）在“編輯多線工具”對話框中，單擊“全部接合”按鈕，對前面剪切過的多線進行結合，選取多線并選取第二點，如圖所示。
