AutoCAD 2017——視窗的縮放

縮放視圖可以增加或減少圖形對象的屏幕顯示尺寸，以便觀察圖形的整體結構和局部細節?？s放視圖不改變對象的真實尺寸，只改變顯示的比例。

在AutoCAD 2017中，可以通過以下方法執行“縮放”命令。

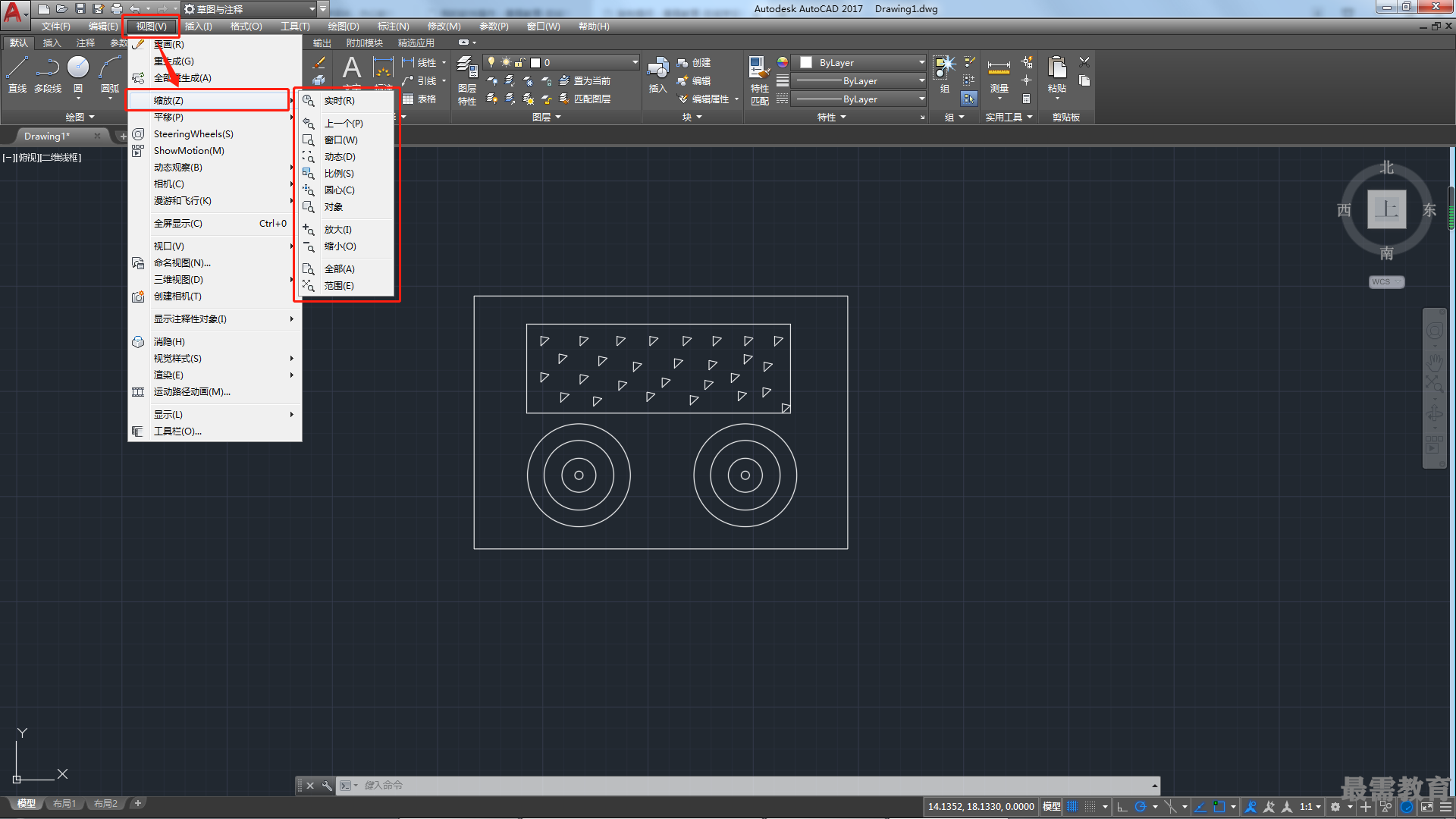

?執行“視圖〉縮放”命令中的子命令，如圖所示。

?在命令行中輸入快捷命令Z，然后按回車鍵。

命令行提示內容如下。

命令：ZOOM

指定窗口的角點，輸入比例因子（nX或nXP),或者[全部（A)/中心（C)/動態（D)/范圍(E)/ 上一個 (P) /比例（S)/窗口（W)/對象（O)]〈實時〉:

其中，命令行中各選項含義介紹如下。

?全部：顯示整個圖形中的所有對象。

?中心點：在圖形中指定一點，然后指定一個縮放比例因子或者指定高度值來顯示一個新視圖，指定的點將作為該視圖的中心點。

?動態：用于動態縮放視圖。當進入動態模式時，在屏幕中將顯示一個帶叉的矩形方框。單擊鼠標左鍵，窗口中心的叉消失，顯示一個位于右邊框的方向箭頭，拖動鼠標可以改變選擇窗口的大小，以確定選擇區域，按回車鍵即可縮放圖形。

?范圍：在繪圖區中盡可能大地顯示所有圖形對象。與全部縮放模式不同的是，范圍縮放使用的顯示邊界只是圖形范圍而不是圖形界限。

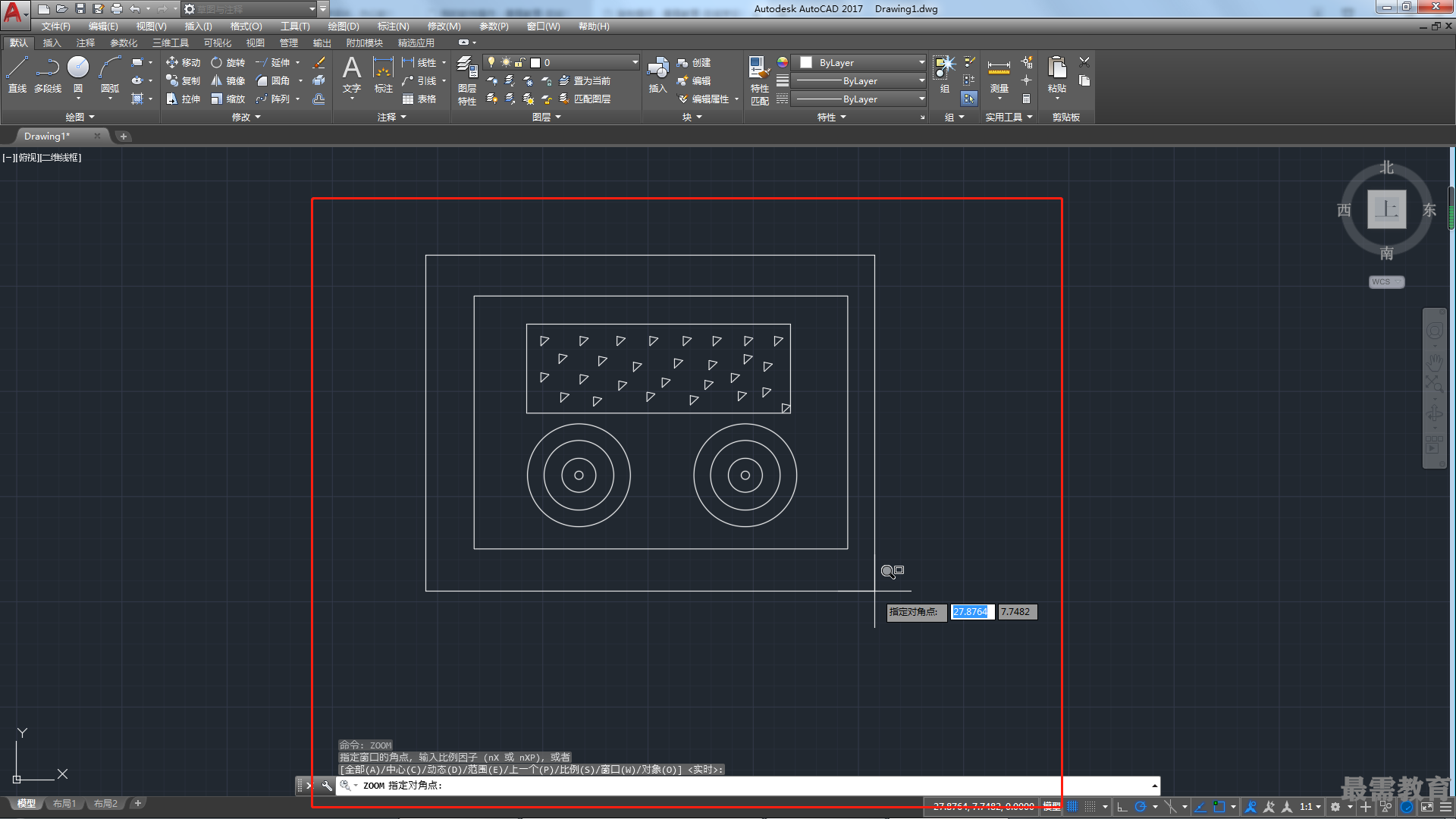

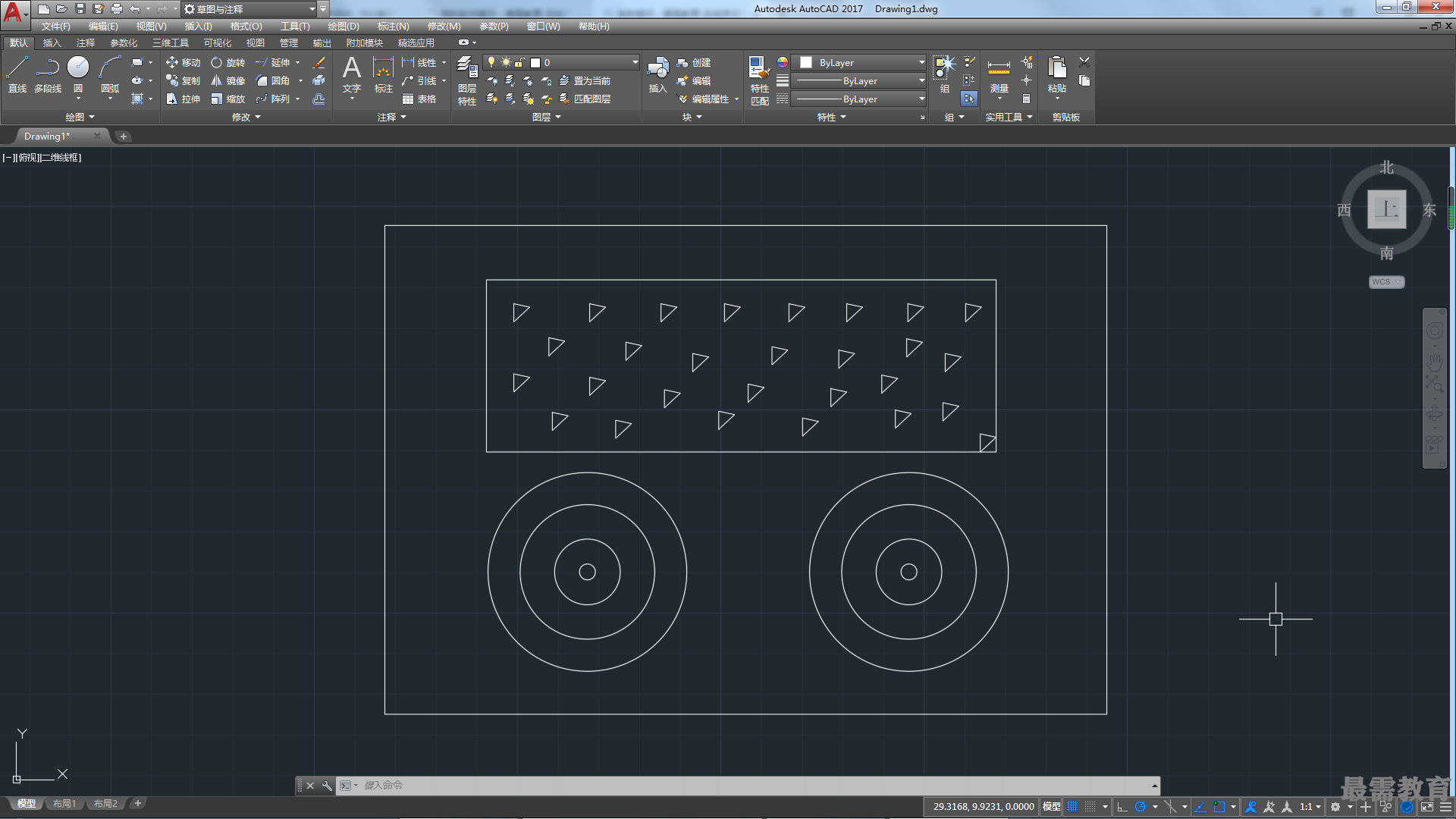

?窗口：通過在屏幕上拾取兩個對角點以確定一個矩形窗口，系統將矩形范圍內的圖形放大至整個屏幕。

?實時：在該模式下，光標變?yōu)榉糯箸R符號。按住鼠標左鍵向上拖動光標可放大整個圖形；向下拖動光標可縮小整個圖形；釋放鼠標停止縮放。
