AutoCAD 2017:邊界面板

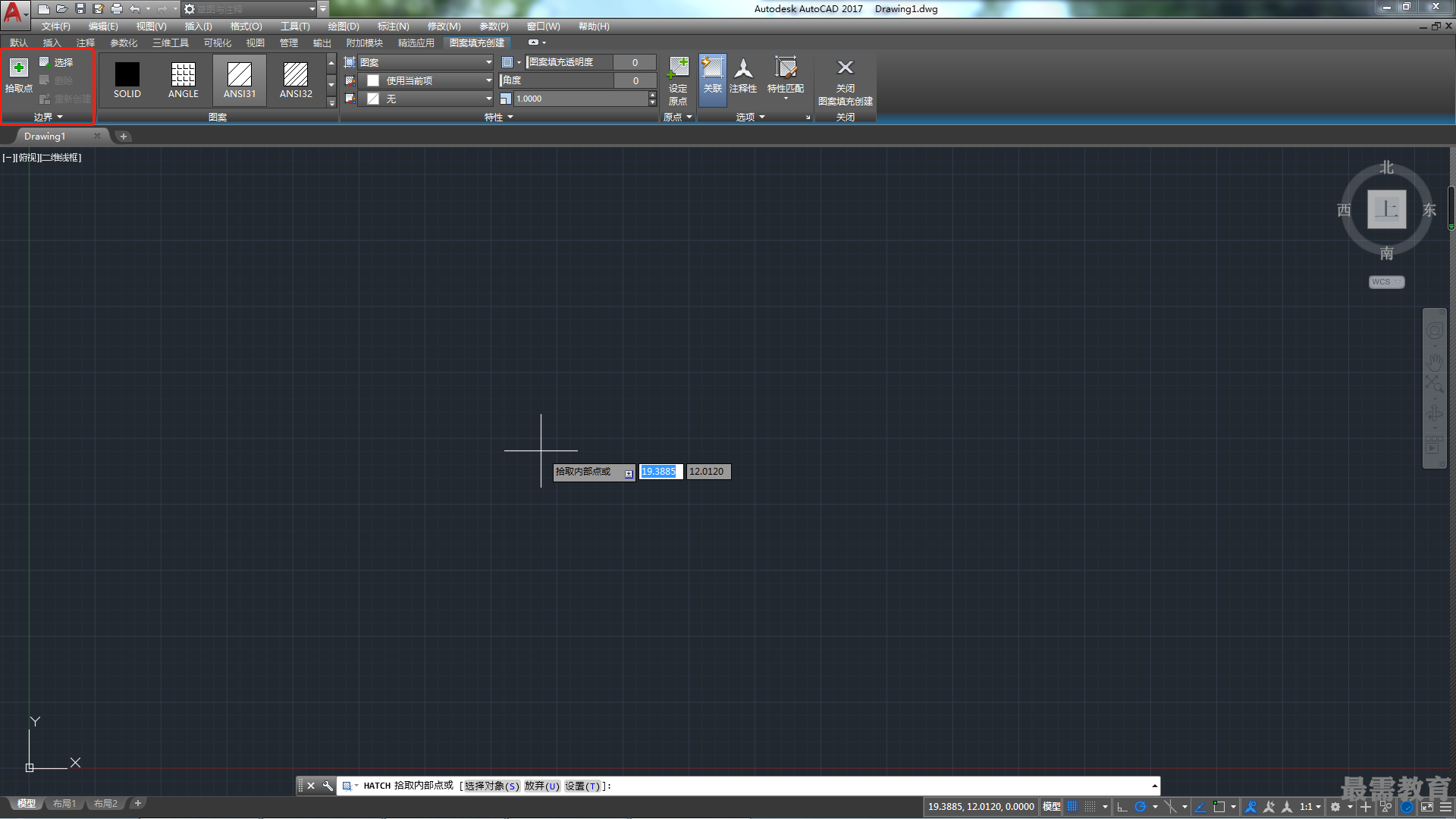

“邊界”面板是用來選擇填充的邊界點或邊界線段，也可以通過對邊界的刪除或重新創建等操作來直接改變區域填充的效果。

1)拾取點

單擊“拾取點”按鈕，可根據圍繞指定點構成封閉區域的現有對象來確定邊界。執行“圖案填充”命令后，命令行提示內容如下。

命令：_hatch

拾取內部點或[選擇對象（S)/放棄（U)/設置（T)]:

其中命令行各選項含義介紹如下。

?拾取內部點：該選項為默認選項，在填充區域左擊即可對圖形進行圖案填充。

?選擇對象：選擇該選項，單擊圖形對象進行圖案填充。

?放棄：選擇該選項，可放棄上一次的填充操作。

?設置：選擇該選項，將打開“圖案填充和漸變色”對話框，進行參數設置。

2）選擇

單擊“選擇”按鈕，可根據構成封閉區域的選定對象確定邊界。使用該按鈕時，圖案填充命令不自動檢測內部對象。必須選擇選定邊界內的對象，以按照當前孤島檢測樣式填充這些對象。每次單擊“選擇對象”時，圖案填充命令將清除上一選擇集。

3）刪除

單擊“刪除”按鈕，可以從邊界定義中刪除之前添加的任何對象。

4）重新創建

單擊“重現創建”按鈕，可圍繞選定的圖案填充或填充對象創建多段線或面域，并使其與圖案填充對象相關聯。
