AutoCAD 2017:特性面板

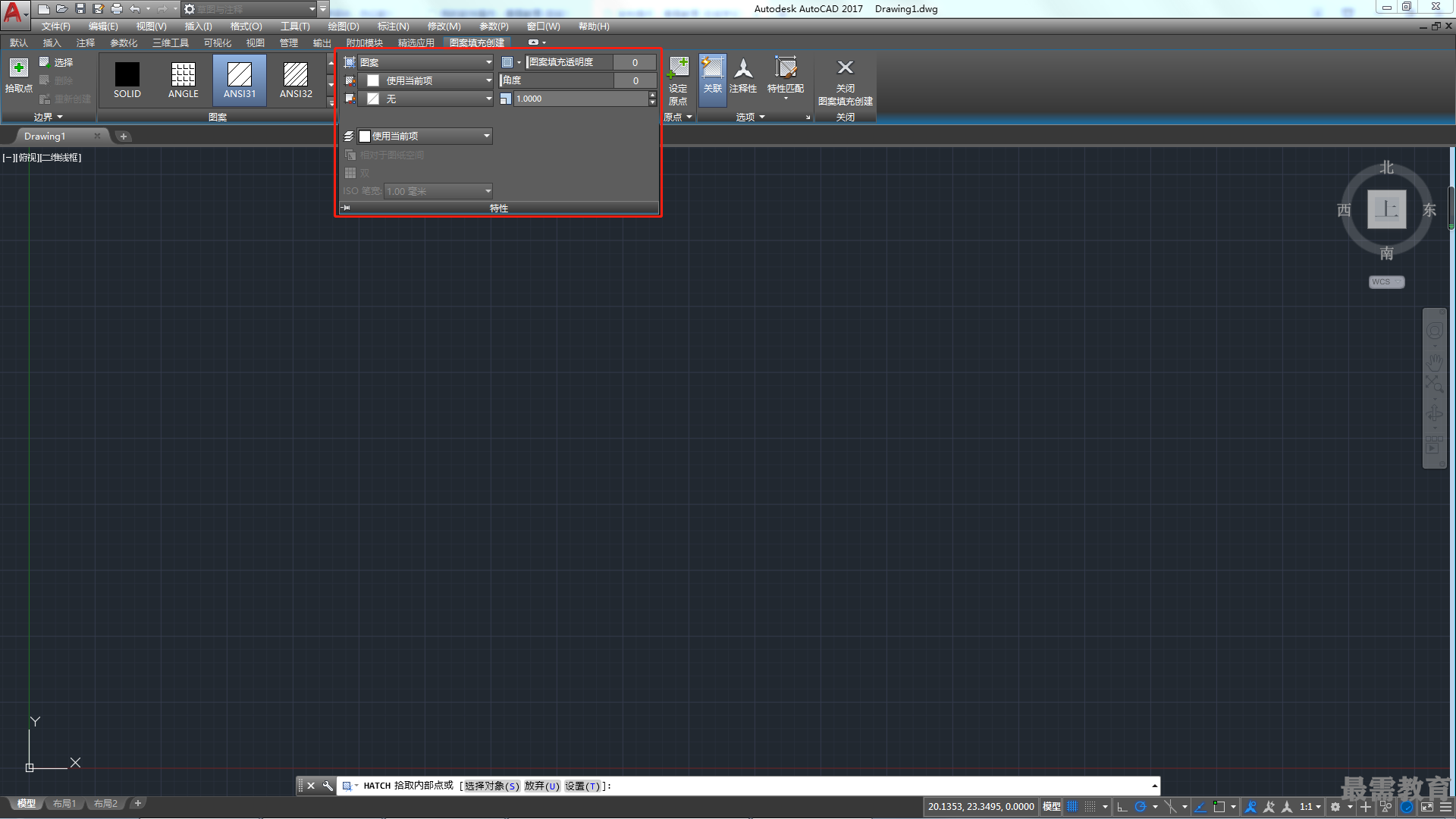

執行圖案填充的第一步就是定義填充圖案類型。在該面板中，可根據需要設置填充方式、填充顏色、填充透明度、填充角度以及填充比例值等功能，如圖所示。

其中，常用選項的功能介紹如下。

1）圖案填充類型

用于指定是創建實體填充、漸變填充、預定義填充圖案，還是創建用戶自定義的填充圖案。

2）圖案填充顏色或漸變色1

用于替代實體填充和填充圖案的當前顏色，或指定兩種漸變色中的第一種顏色。如圖所示為實體填充。

3）背景色或漸變色2

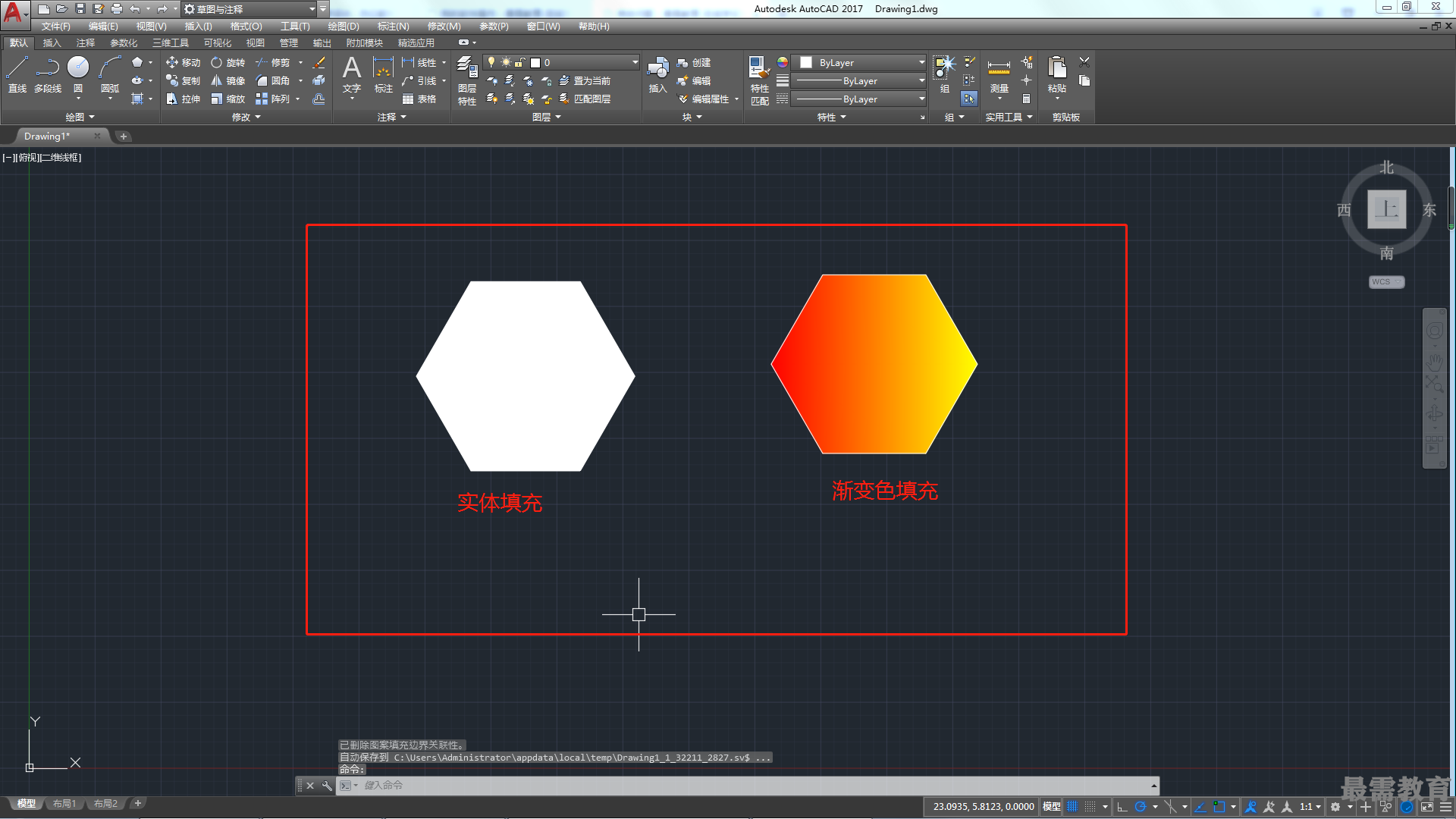

用于指定填充圖案背景的顏色，或指定第二種漸變色?！皥D案填充類型”設定為“實體”時，“漸變色2” 不可用。如圖所示填充類型為漸變色，漸變色1為紅色，漸變色2為黃色。

4）填充透明度

設定新圖案填充或填充的透明度，替代當前對象的透明度。選擇“使用當前值”可使用當前對象的透明度設置。

5）填充角度與比例

“圖案填充角度”選項用于指定圖案填充或填充的角度（相對于當前UCS的X軸）。有效值為0到359。

“填充圖案比例”選項用于確定填充圖案的比例值，默認比例為1?？梢栽谠撐谋究蛑休斎胂鄳?yīng)的比例值，來放大或縮小填充的圖案。只有將“圖案填充類型”設定為“圖案”，此選項才可用。

如圖所示填充角度為0,比例為8。如圖所示填充角度為45,比例為15。

6）相對圖紙空間

相對于圖紙空間單位縮放填充圖案。使用此選項可以按適合于布局的比例顯示填充圖案。該選項僅適用于布局。
