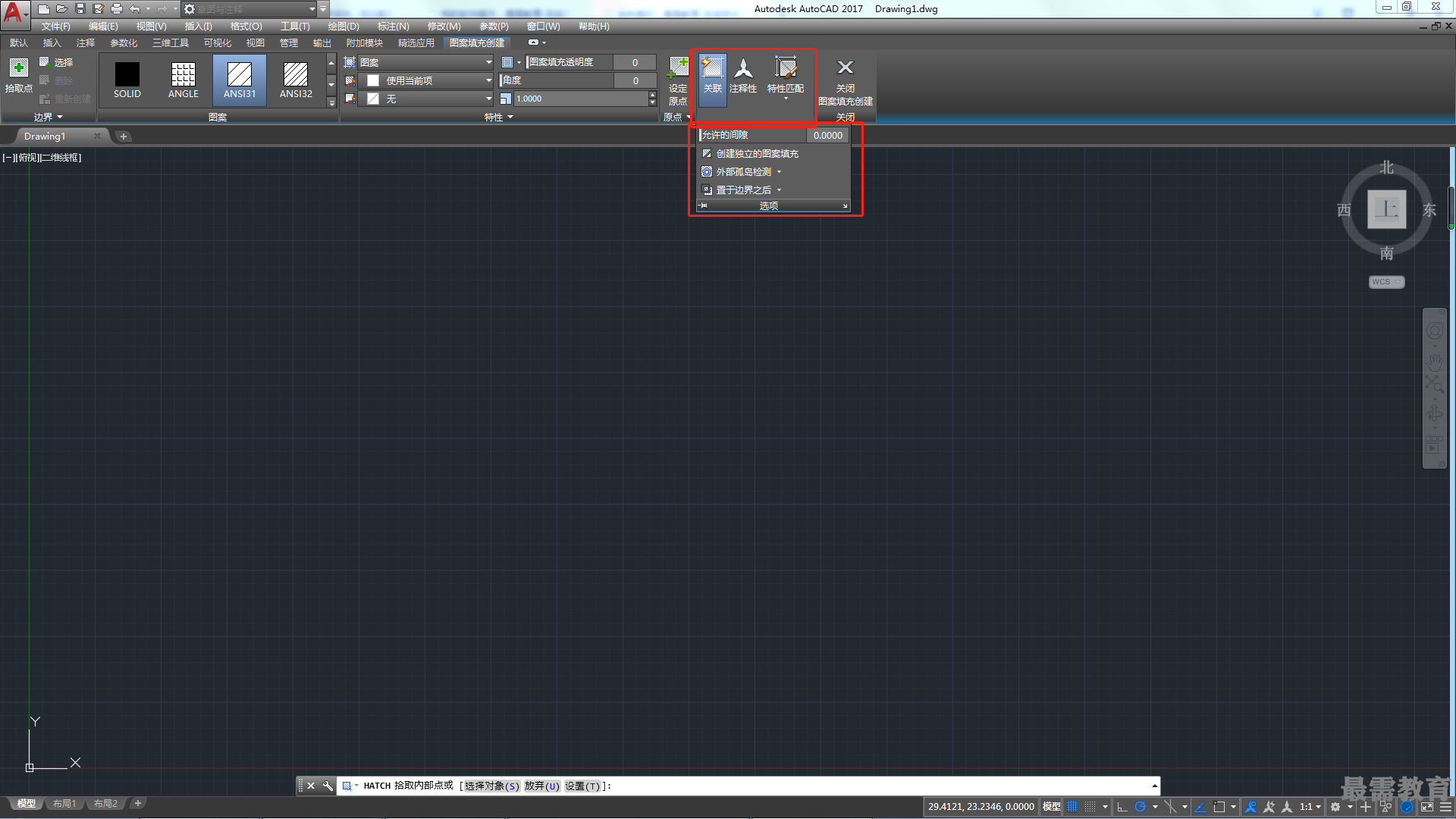

AutoCAD 2017:選項面板

控制幾個常用的圖案填充或填充選項，如選擇是否自動更新圖案、自動視口大小調整填充比例值，以及填充圖案屬性的設置等。

1）關聯

指定圖案填充或填充為關聯圖案填充。關聯的圖案填充或填充在修改其邊界對象時將會更新。

2）注釋性

指定圖案填充為注釋性。此特性會自動完成縮放注釋過程，從而使注釋能夠以正確的大小在圖紙上打印或顯示。

3）特性匹配

特性匹配分為使用當前原點和使用源圖案填充的原點兩種。

?使用當前原點：使用選定圖案填充對象設定圖案填充的特性，圖案填充原點除外。

?使用源圖案填充的原點：使用選定圖案填充對象設定圖案填充的特性，其中包括圖案填充原點。

4）創建獨立的圖案填充

控制當指定多條閉合邊界時，是創建單個圖案填充對象，還是創建多個圖案填充對象。

5）孤島

孤島填充方式屬于填充方式中的高級功能。在擴展列表中，該功能分為4種類型。

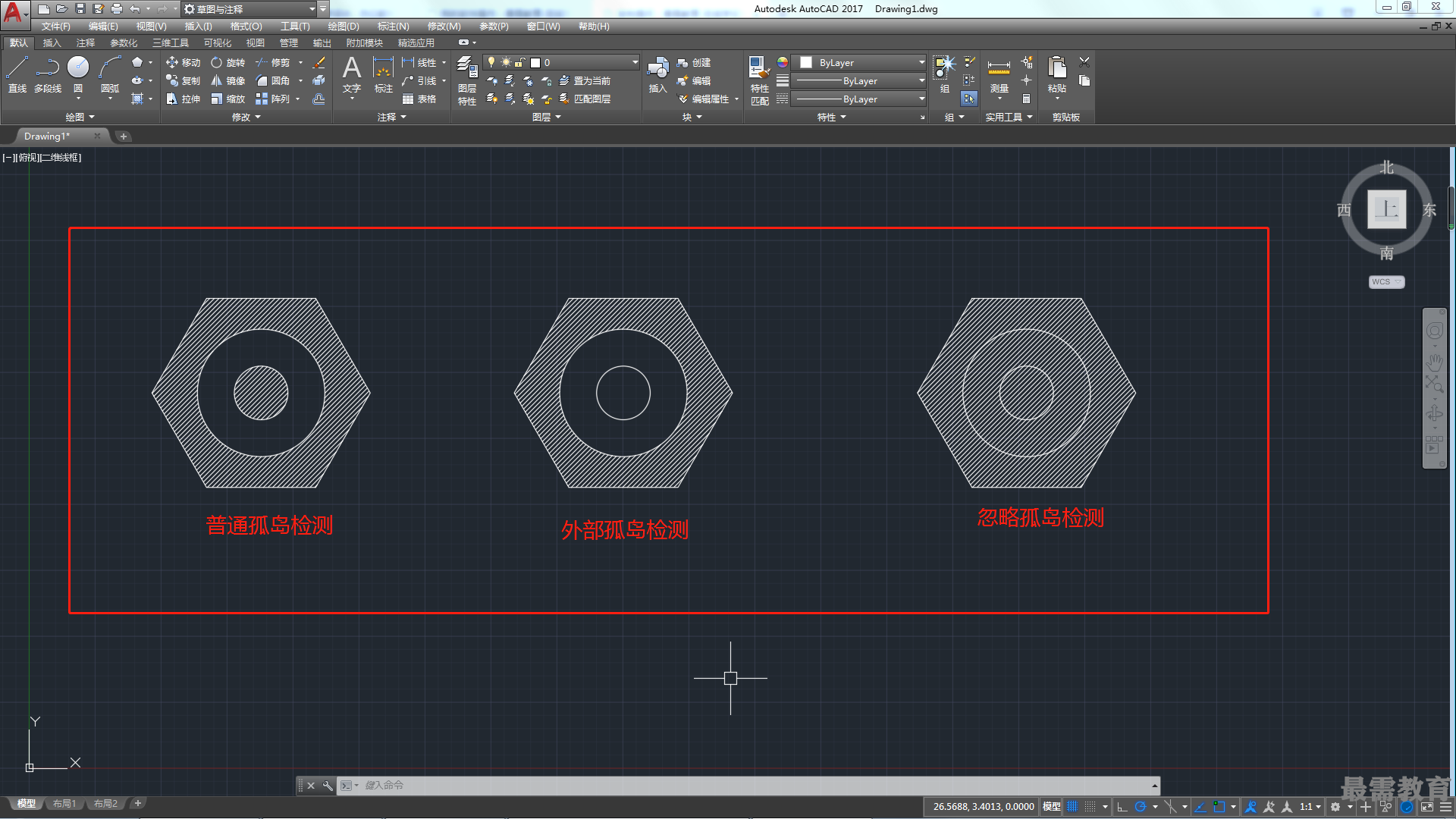

?普通孤島檢測：從外部邊界向內填充。如果遇到內部孤島，填充將關閉，直到遇到孤島中的另一個孤島，如圖所示。

?外部孤島檢測：從外部邊界向內填充。此選項僅填充指定的區域，不會影響內部孤島，如圖所示。

?忽略孤島檢測：忽略所有內部的對象，填充圖案時將通過這些對象，如圖所示

?無孤島檢測：關閉孤島檢測。

6）繪圖次序

為圖案填充或填充指定繪圖次序。圖案填充可以放在所有其他對象之后、所有其他對象之前、圖案填充邊界之后或圖案填充邊界之前。

?后置：選中需設置的填充圖案，選擇“后置”選項，即可將當前填充的圖案置于其他圖形后方。

?前置：同樣選擇需設置的填充圖案，選擇“前置”選項，即可將選中的填充圖案置于其他圖形的前方。

?置于邊界之前：填充的圖案置于邊界前方，不顯示圖形邊界線。

?置于邊界之后：填充的圖案置于邊界后方，顯示圖形邊界線。
