AutoCAD 2017:編輯圖案填充

填充圖案后，若覺得效果不滿意，則可通過圖案填充編輯命令以對其進行修改編輯。在AutoCAD 2017中，可通過以下方法執行圖案填充編輯命令。

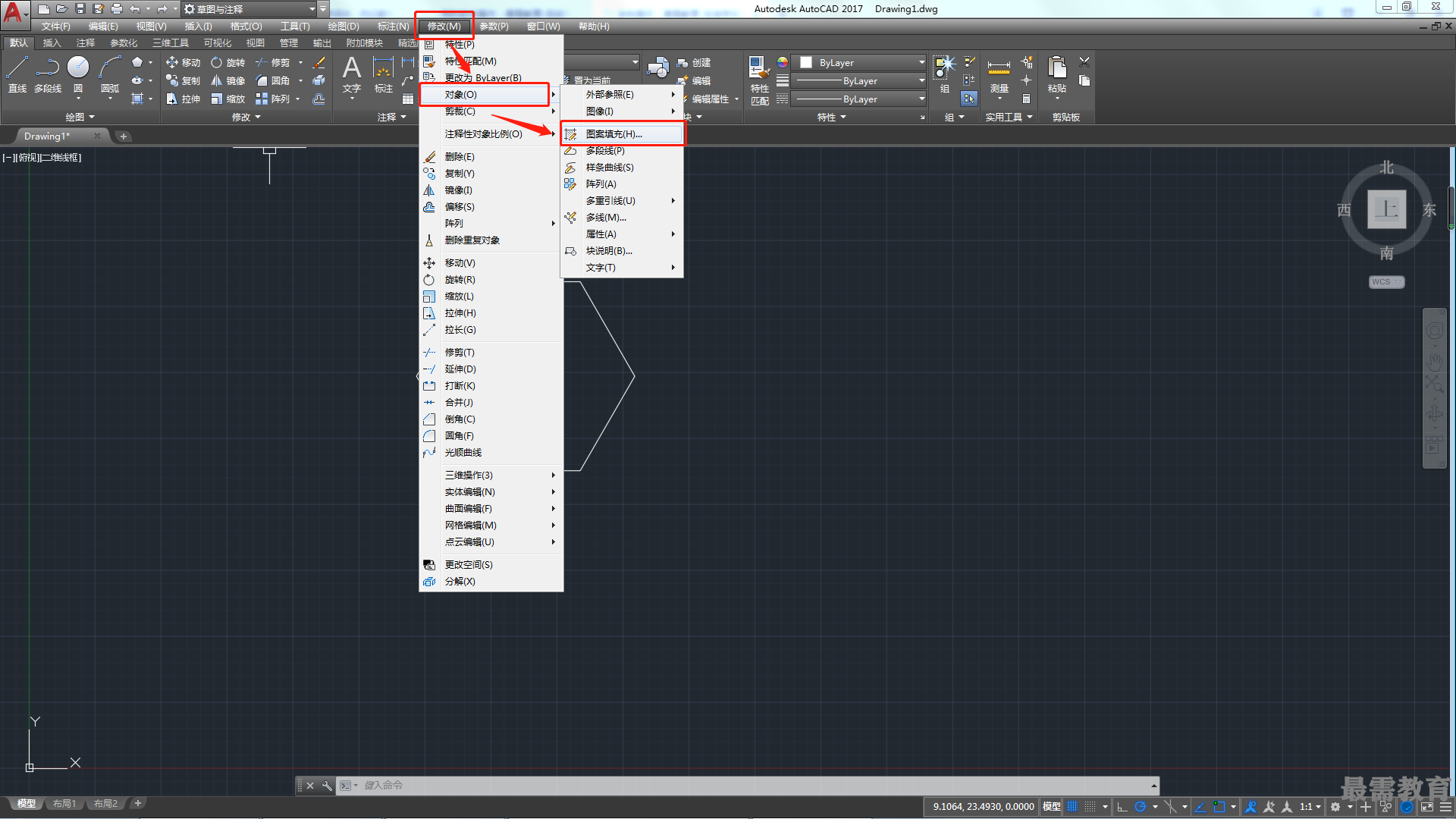

?執行“修改>對象>圖案填充”命令。

?在命令行中輸入HATCHEDIT命令，然后按回車鍵。

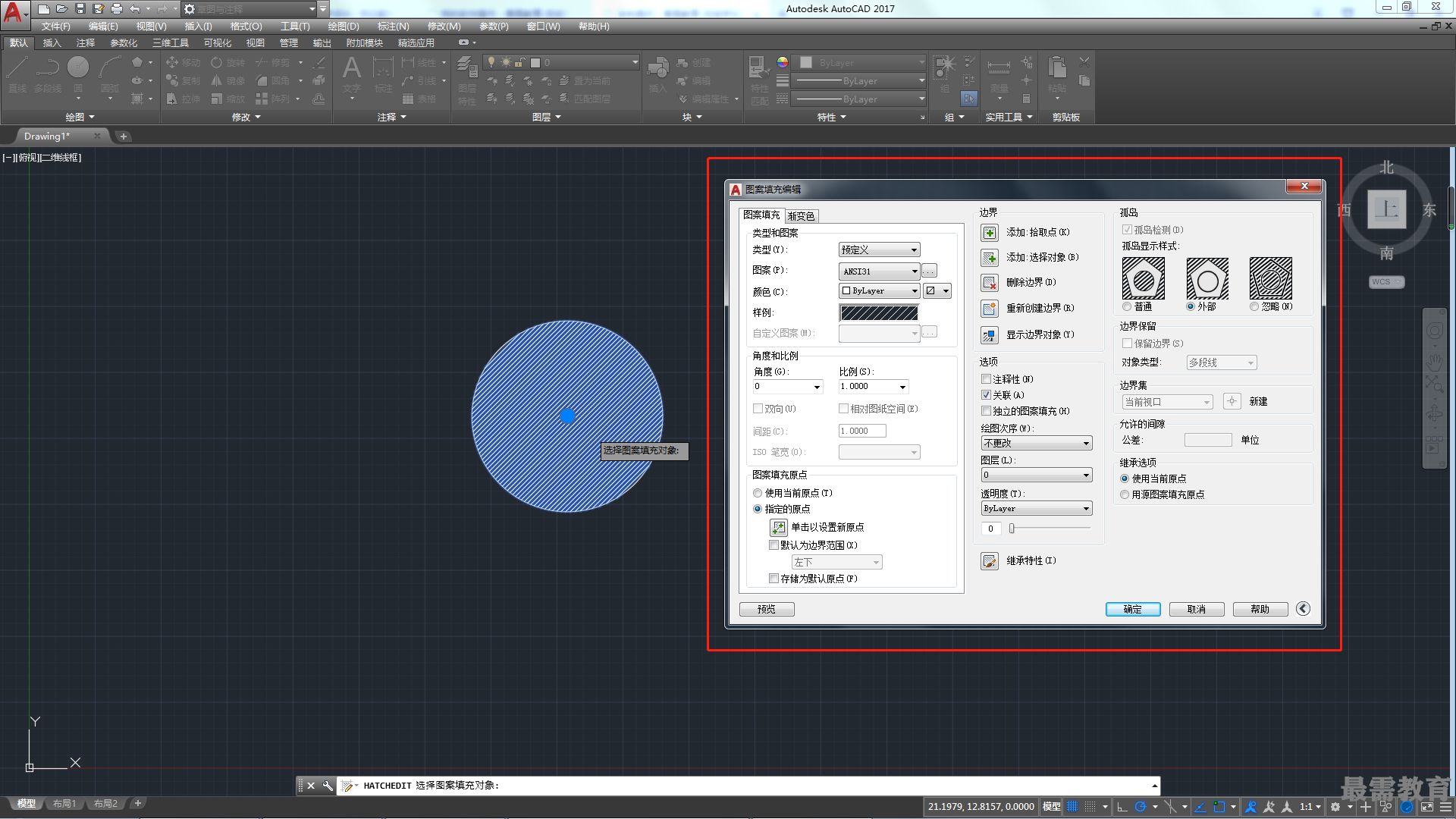

執行以上任意一種操作后，選擇需要編輯的圖案填充對象，都將打開“圖案填充編輯”對話框，如圖所示。

在該對話框中，可以修改圖案、比例、旋轉角度和關聯性等，但對定義填充邊界和對孤島操作的按鈕不可用。

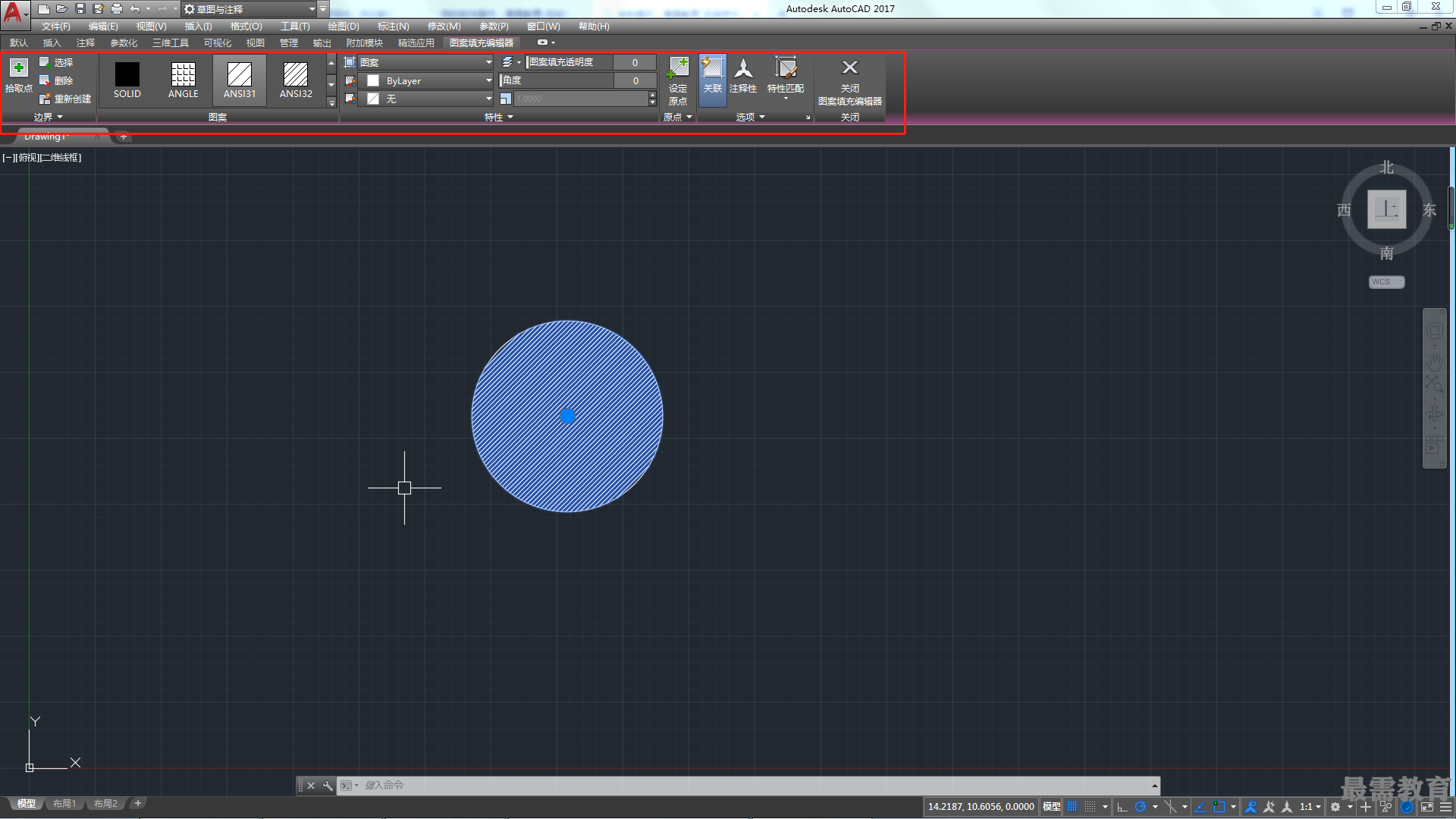

另外，也可單擊需要編輯的圖案填充的圖形，打開“圖案填充編輯器”功能面板，如圖所示。在此可根據需要對圖案填充執行相應的編輯操作。
