AutoCAD 2017:創建單行文本

在AutoCAD 2017中，可以通過以下方法執行"單行文字”命令。

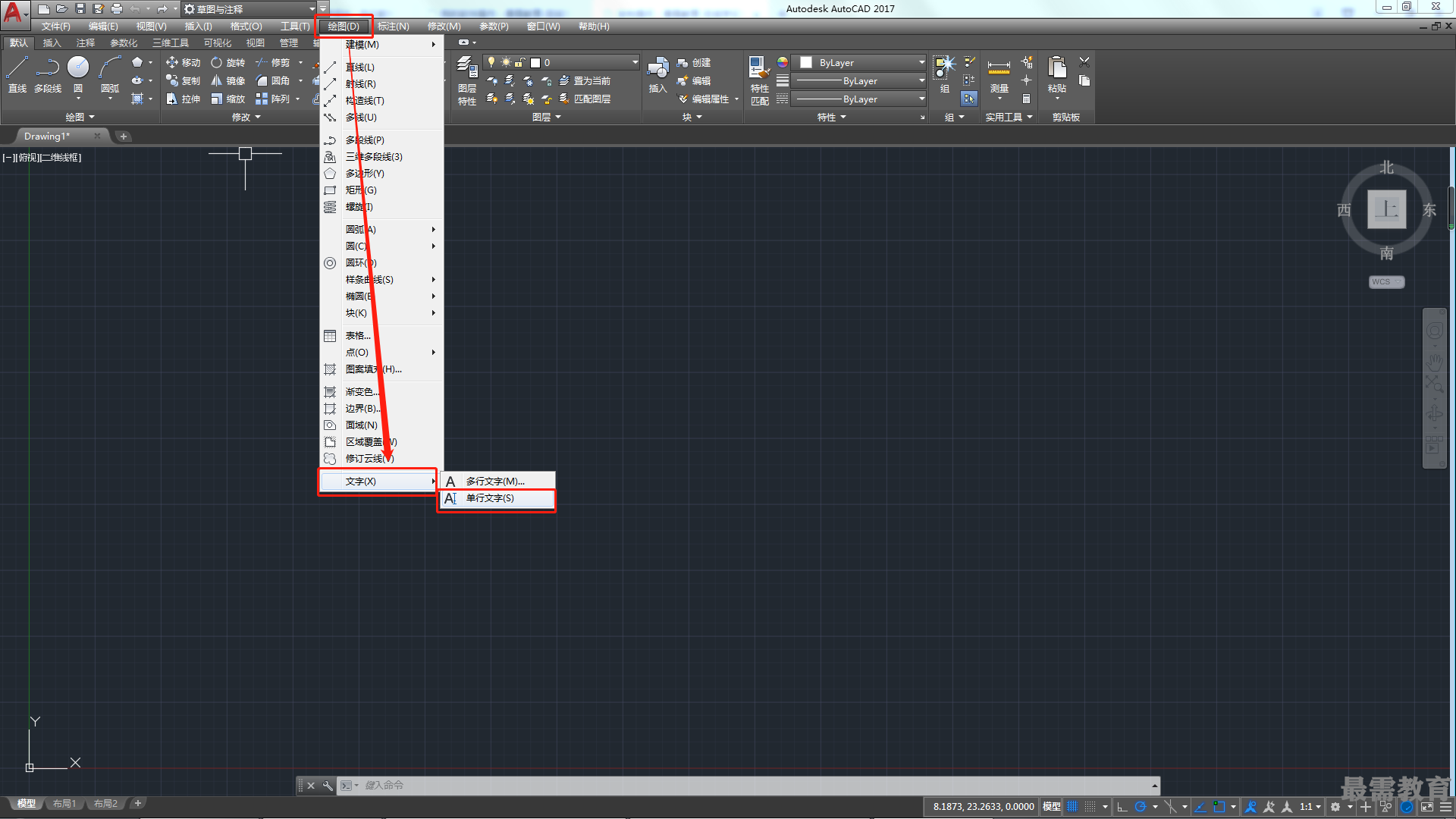

?執行“繪圖>文字>單行文字”命令。

?在“默認”選項卡的“注釋”面板中單擊“單行文字”按鈕。

?在“注釋”選項卡的“文字”面板中單擊“單行文字”按鈕。

?在命令行中輸入TEXT命令，然后按回車鍵。

執行上述命令后，命令行提示內容如下。

指定文字的起點或[對正(J)/樣式(S)]:

指定高度<2.5000>:

指定文字的旋轉角度<0>:

其中，命令行中各選項的含義介紹如下。

1.指定文字的起點

在繪圖區域單擊一點，確定文字的高度后，將指定文字的旋轉角度，按回車鍵即可完成創建。

在執行“單行文字”命令過程中，可隨時用光標確定下一行文字的起點，也可以按回車鍵換行，但輸入的文字與前面的文字屬于不同的實體。

2.“對正”選項

該選項用于確定標注文本的排列方式和排列方向。AutoCAD 2017用直線確定標注文本的位置，分別是頂線、中線、基線和底線。選擇該選項后，命令行提示內容如下。

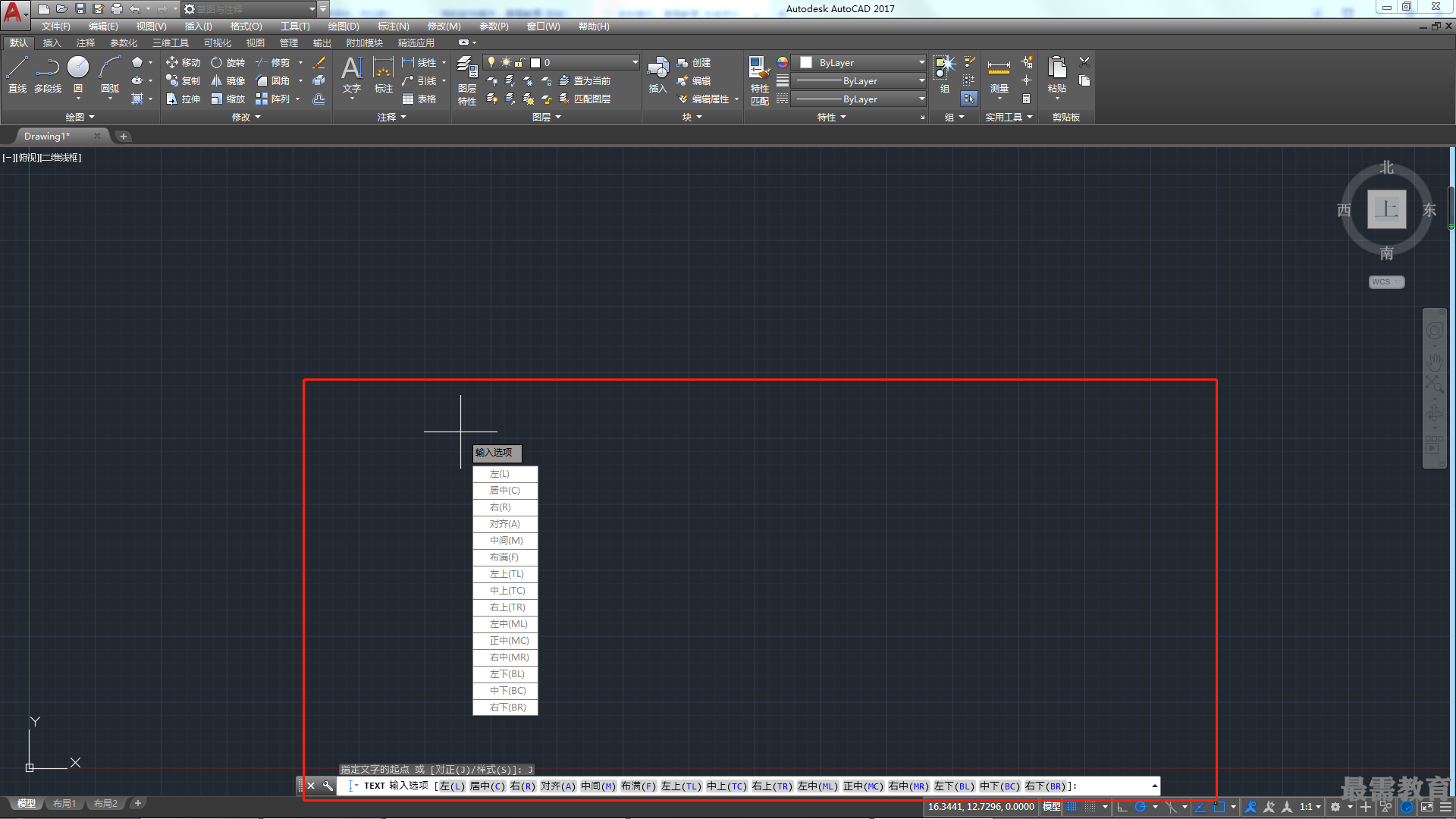

輸入選項[對齊（A)/布滿（F)/居中(C)/中間(M)/右對齊（R)/左上（TL)/中上（TC)/右上（TR)/左中（ML)/正中（MC)/ 右中(MR)/左下(BL)/中下（BC)/右下(BR)]:

?對齊：通過指定基線端點來指定文字的高度和方向。

?布滿：指定文字按照由兩點定義的方向和一個高度值布滿一個區域。

?居中：用于確定標注文本基線的中點。選擇該選項后，輸入的文本均勻分布在該中點的兩側。

?中間：文字在基線的水平中點和指定高度的垂直中點上對齊。中間對齊的文字不保持在基線上?！爸虚g”選項與“正中”選項不同，“中間”選項使用的中點是所有文字包括下行文字在內的中點，而“正中”選項使用大寫字母高度的中點。

3.“樣式”選項

指定文字樣式，文字樣式?jīng)Q定文字字符的外觀。創建的文字使用當前文字樣式。輸入“？”將列出當前文字樣式、關聯的字體文件、字體高度及其他參數。

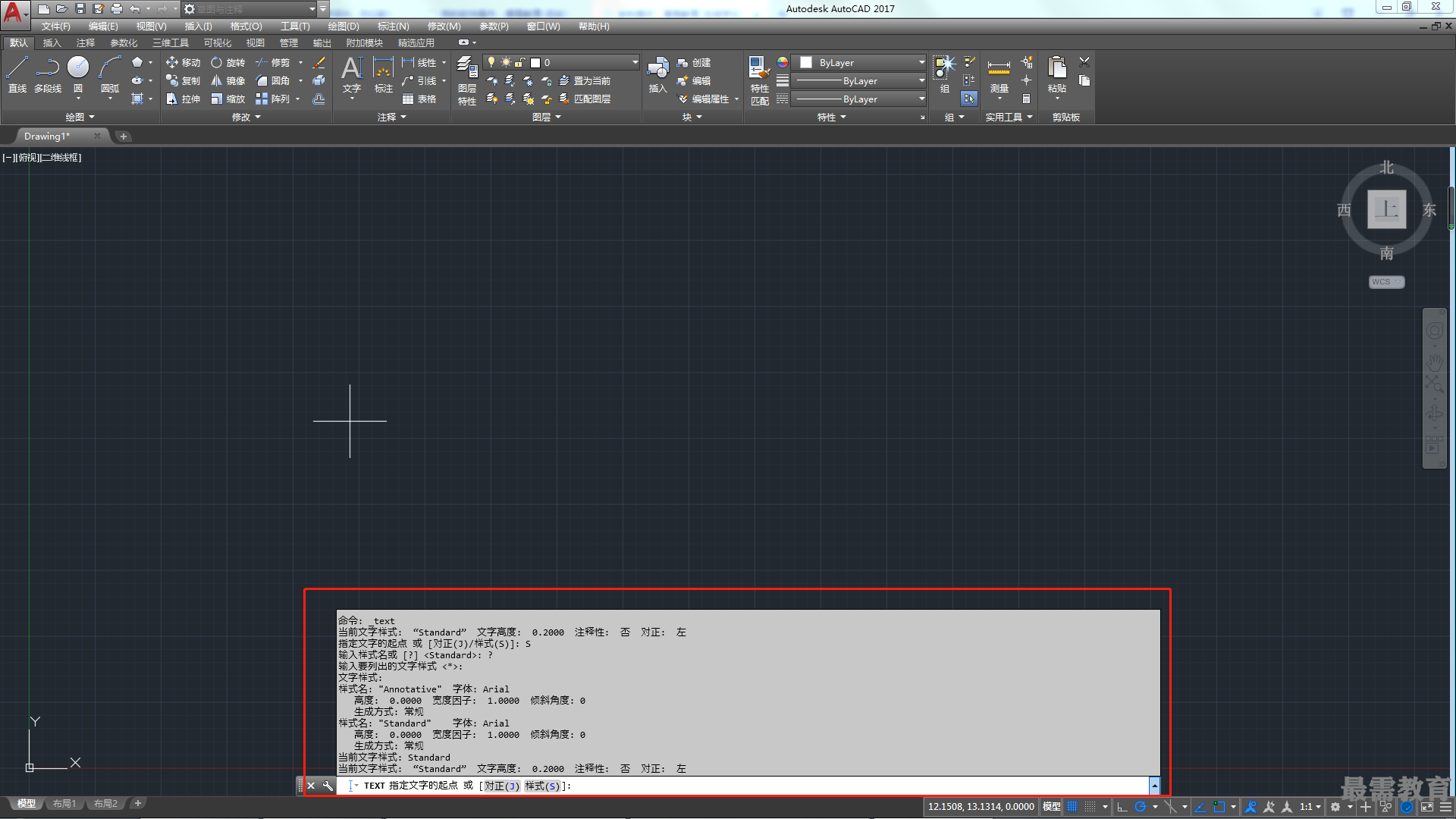

在該提示下按回車鍵，系統將自動打開“AutoCAD文本窗口”對話框，如圖所示，在此窗口中列出了指定文字樣式的具體設置。若不輸入文字樣式名稱直接按回車鍵，則窗口中列出的是當前AutoCAD圖形文件中所有文字樣式的具體設置。
