AutoCAD 2017:尺寸標注的組成

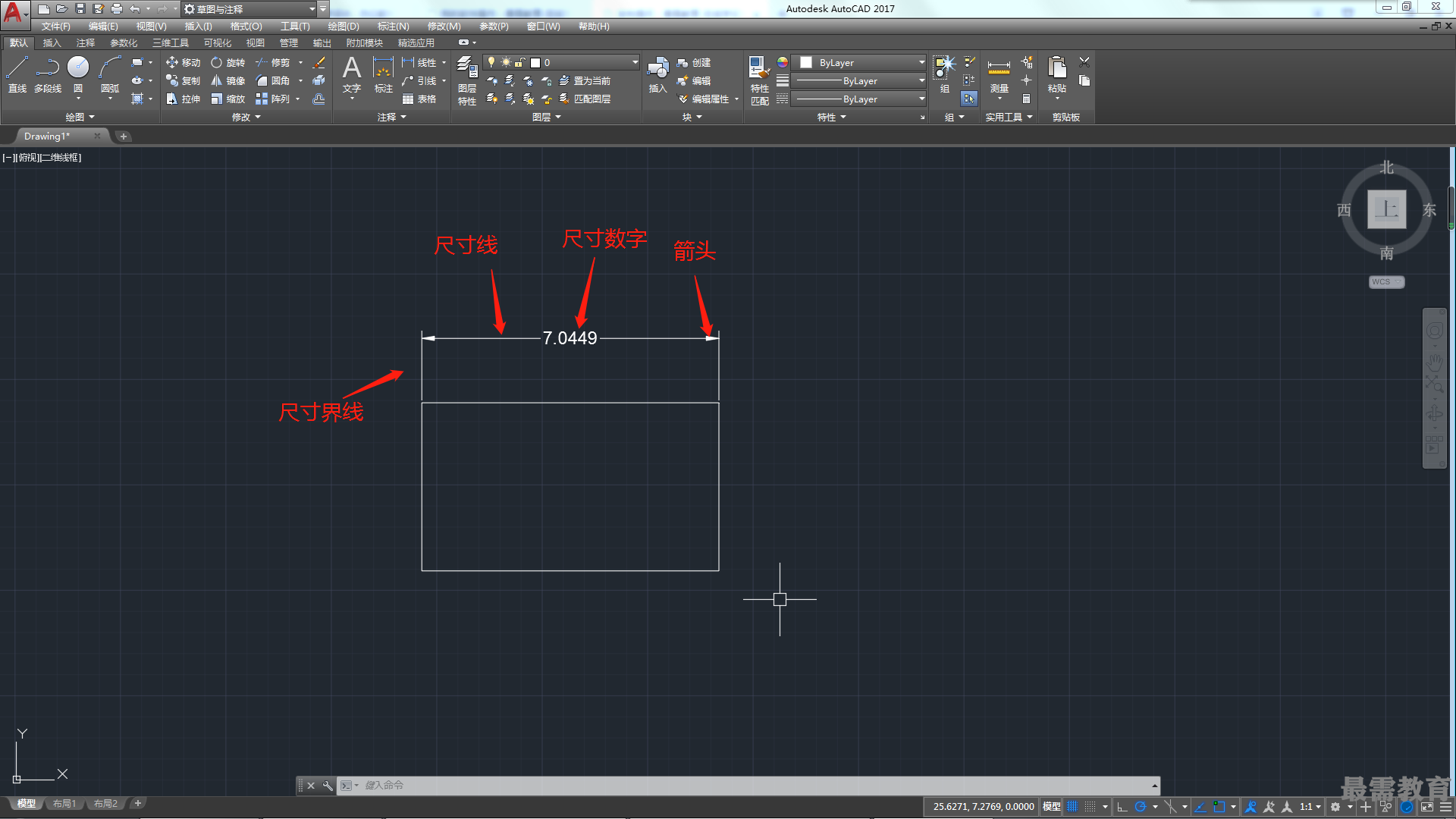

一個完整的尺寸標注具有尺寸界線、尺寸線、箭頭和尺寸數(shù)字4個要素，如圖所示。

尺寸標注基本要素的作用與含義如下：

?尺寸界線：也稱為投影線，從被標注的對象延伸到尺寸線。尺寸界線一般與尺寸線垂直，特殊情況下也可以將尺寸界線傾斜。有時也用對象的輪廓線或中心線代替尺寸界線。

?尺寸線：表示尺寸標注的范圍。通常與所標注的對象平行，一端或兩端帶有終端號，如箭頭或斜線，角度標注的尺寸線用圓弧線。

?箭頭：位于尺寸線兩端，用于標記標注的起始和終止位置。箭頭的范圍很廣，既可以是短劃線、點或其他標記，也可以是塊，還可以是創(chuàng)建的自定義符號。

?尺寸數(shù)字：用于指示測量的字符串，一般位于尺寸線上方或中斷處。標注文字可以反映基本尺寸，也可以包含前綴、后綴和公差，還可以按極限尺寸形式標注。如果尺寸界線內(nèi)放不下尺寸文字，AutoCAD將會自動將其放到外部。
