AutoCAD 2017中創建與設置標注樣式

提問人:卓娟發布時間:2021-01-19

標注樣式可以控制尺寸標注的格式和外觀,建立和強制執行圖形的繪圖標準,這樣做便于對標注格式和用途進行修改。在AutoCAD 2017中,利用"標注樣式管理器”對話框可以創建與設置標注樣式??梢酝ㄟ^以下方法調出該對話框。

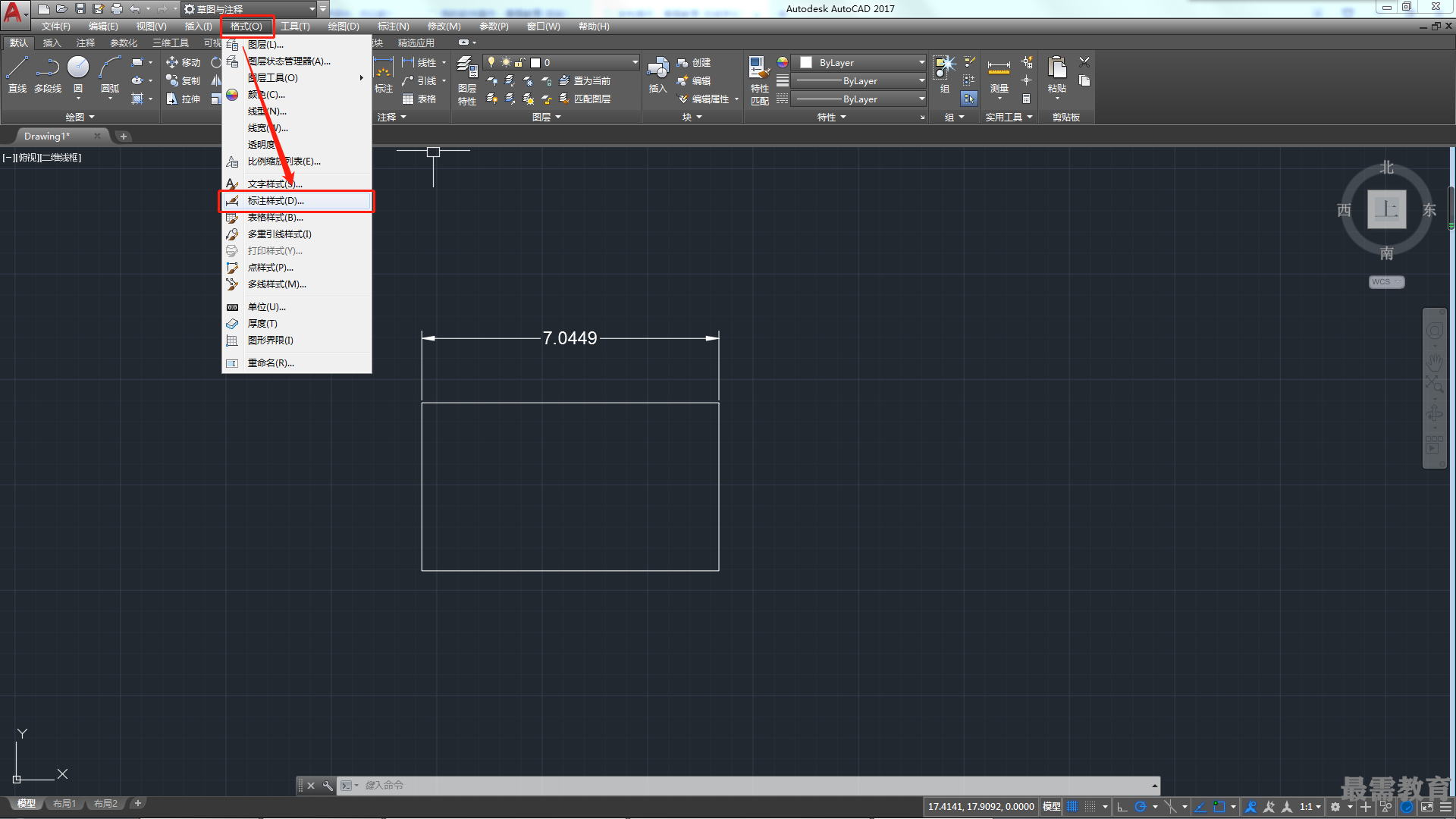

?執行“格式>標注樣式”命令。


?在“默認”選項卡的“注釋”面板中單擊“標注樣式”按鈕。

?在“注釋”選項卡的“標注”面板中單擊右下角箭頭。

?在命令行中輸入快捷命令D或DS,然后按回車鍵。

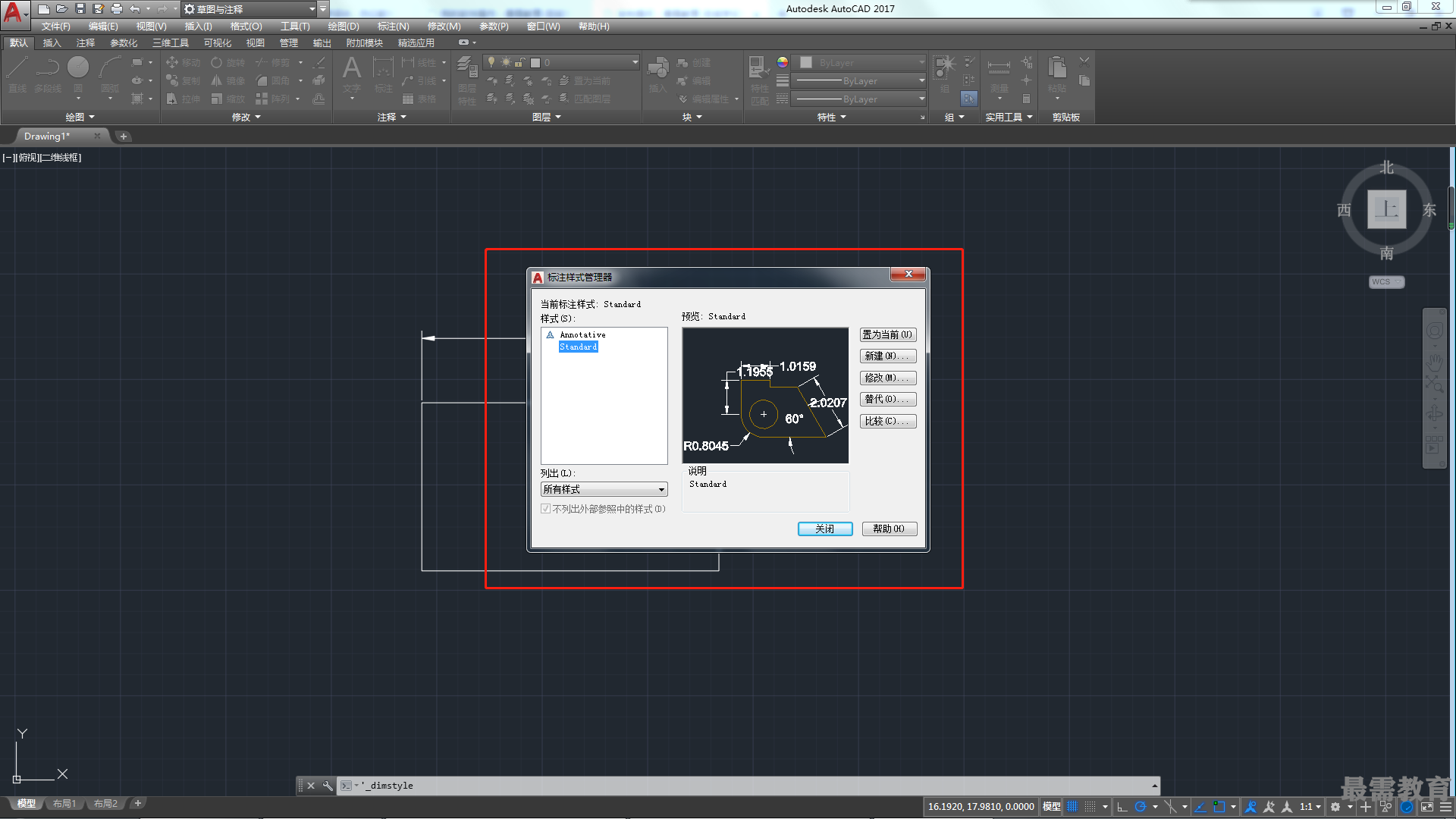

執行以上任意一種操作后,都將打開“標注樣式管理器”對話框,如圖所示。在該對話框中,可以創建新的標注樣式,也可以對已定義的標注樣式進行設置。


“標注樣式管理器”對話框中各選項的含義介紹如下。

?樣式:列出圖形中的標注樣式。當前樣式被亮顯。在列表中單擊鼠標右鍵可顯示快捷菜單及選項,可用于設定當前標注樣式、重命名樣式和刪除樣式。不能刪除當前樣式或當前圖形使用的樣式。

?列出:在“樣式”列表中控制樣式顯示。若要查看圖形中所有的標注樣式,可選擇“所有樣式”。若僅希望查看圖形中注當前使用的標注樣式,可選擇“正在使用的樣式”。

?預覽:顯示“樣式”列表中選定樣式的圖示。

?置為當前:將在“樣式”下選定的標注樣式設定為當前標注樣式。當前樣式將應用于所創建的標注。

?新建:顯示“創建新標注樣式”對話框,從中可以定義新的標注樣式。

?修改:顯示“修改標注樣式”對話框,從中可以修改標注樣式。對話框選項與“新建標注樣式”對話框中的選項相同。

?替代:顯示“替代當前樣式”對話框,從中可以設定標注樣式的臨時替代值。對話框選項與“新建標注樣式”對話框中的選項相同。替代將作為未保存的更改結果顯示在“樣式”列表中的標注樣式下。

?比較:顯示“比較標注樣式”對話框,從中可以比較兩個標注樣式或列出一個標注樣式的所有特性。
